製品概要
機能と利点
- 低消費電力
800μA/アンプの電源電流
＋2.7V、5Vおよび±5V電源ですべての仕様を規定 - ＋5Vで高速、高速セトリング
80MHz、－3dB帯域幅（G＝＋1）
30V/μsのスルーレート
0.1％まで125nsのセトリング時間 - 出力電流：15mA
- ハイグレードのオプション
VOS(max)=1.5mV - レールtoレールの入力/出力
入力が電源電圧を0.5V超えても位相反転なし
電源電圧を200mV超える入力CMVR
電源電圧から20mVまでの出力振幅 - 低歪み
－62dB＠1MHz、Vo＝2Vp-p
－86dB＠100kHz、Vo＝4.6Vp-p
製品概要
AD8031（シングル）単電源電圧帰還型アンプは、80MHzの小信号帯域幅、30V/µsのスルーレート、125nsのセトリング・タイムを備えた高速性能が特長です。＋5V単電源から4.0mW未満の電力を消費するだけでこの性能が得られます。これにより、動的性能を損なうことなく、高速バッテリ駆動システムの動作時間を延長できます。
AD8031はレールtoレール入出力特性を備え、真の単電源で動作し、＋2.7V、＋5V、±5V電源用に仕様が規定されています。入力電圧範囲は、各レールから500mVを超えた値まで拡張できます。出力電圧振幅は各レールの20mV以内で、これにより最大出力ダイナミック・レンジが得られます。
AD8031は、アンプ当たりわずか800µAの電源電流で優れた信号品質も達成しています。THD（全高調波歪み）は＋5V電源において、2Vp-p、1MHz出力信号で－62dBc、100kHz、4.6Vp-p信号で－86dBcです。低歪みと高速セトリング・タイムにより、単電源A/Dコンバータ（ADC）のバッファとして理想的です。
＋2.7～＋12Vの電源と最大±6Vの両電源で動作するAD8031は、広い帯域幅が求められるバッテリ駆動システムから、部品が高密度なため低電力消費が必要な高速システムまで、幅広い範囲のアプリケーションに最適です。AD8031は、8ピンのPDIP、8ピンSOIC_Nと5ピンのSOT23パッケージで提供され、－40～＋85℃の工業用温度範囲で動作します。
デュアル版はAD8032となります。
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

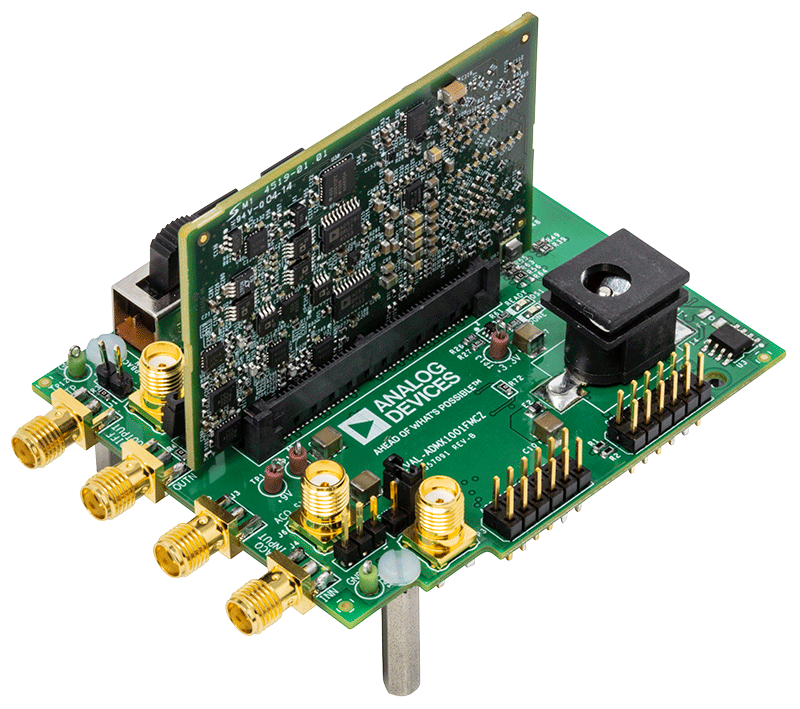

評価キット (2)
