特長
- スループット：5 MSPS
- ノーミッッシング・コードが保証された18ビット分解能
- SNR：99 dB
- INL：±0.8LSB
- DNL=±0.5LSB
- 真の差動アナログ入力電圧範囲：±4.096 Vまたは±5 V
- 低消費電力： 39mW
- SARアーキテクチャ
- オプションの外部リファレンス
- シリアルLVDSインターフェース
- 32ピン5mm × 5mmのLFCSP（QFN）パッケージを採用
詳細については、データシートを参照してください。
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
リファレンス電圧は、この製品の外部から印加されます。全ての変換された結果は、シングルのLVDS自己クロック上または、反復クロックのシリアル・インターフェースで取り出すことができます。
AD7960は、32ピンLFCSP（QFN）パッケージングで供給され、-40℃～+85℃での動作が仕様規定されています。
アプリケーション
- デジタル画像システム
デジタルX線
コンピュータ断層撮影
赤外線（IR）カメラ - MRI 勾配制御
- 高速データ・アクイジション
- スペクトル解析
- テスト装置
EDN 2013 Hot product in the Analog Category
5
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD7960
資料
Filters
1つが該当
-
すべて
-
データシート
-
技術記事
-
ユーザ・ガイド
-
アプリケーション・ノート
-
すべて
-
English
-
中国語
-
日本語
データシート
1
技術記事
11
URL
URL
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
ユーザ・ガイド
1
アプリケーション・ノート
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 1
ユーザ・ガイド 1
アプリケーション・ノート 1
技術記事 8
オーバーサンプリングを使用した SAR ADC のダイナミック・レンジの拡大
TNJ-090 : いい加減な設計だと性能を出し切れない逐次比較 ADC の AIN と REF 入力（中編）
TNJ-079: ADC で 1Hz ノイズ電力密度を得るためのランダム・ビット発生回路と密度計算式
TNJ-089: いい加減な設計だと性能を出し切れない逐次比較 ADC の AIN と REF 入力（前編）
Which Is Better: SAR or Delta-Sigma ADCs
Imaging Improvements: High performance data acquisition system enhances images for digital X-ray and MRI
Selecting an ADC driver to achieve optimized signal chain performance
Get ADC Data Beyond the Data Sheet
リファレンス設計 2
Analog Dialogue 5
珍問／難問集 3
ビデオ
2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD7960BCPZ |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
|
| AD7960BCPZ-RL7 |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
- AD7960BCPZ
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7960BCPZ-RL7
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 6, 2013
- 13_0231
Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.
AD7960BCPZ
製造中
AD7960BCPZ-RL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 6, 2013
- 13_0231
Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.
AD7960BCPZ
製造中
AD7960BCPZ-RL7
製造中
ソフトウェアおよび製品のエコシステム
FPGA/HDL
評価用ソフトをお探しですか？ ここで見つけることができます。
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
シリーズ電圧リファレンス4 |
||||
|
製造中 |
電圧リファレンス、出力電圧4.096V、LDO型 XFET®、超低ノイズ、電流シンク / ソース機能付き |
|||
|
製造中 |
電圧リファレンス、出力電圧5.0V、LDO型 XFET®、超低ノイズ、電流シンク / ソース機能付き |
|||
|
新規設計に推奨 |
5.0V電圧リファレンス、超低ノイズ、高精度 |
|||
|
新規設計に推奨 |
4.096V電圧リファレンス、超低ノイズ、高精度 |
|||
|
シングルエンド入力差動出力アンプ1 |
||||
|
新規設計に推奨 |
差動A/Dコンバータ・ドライバ、低消費電力 |
|||
|
高電圧アンプ ≧ ±12V1 |
||||
|
製造中 |
オペアンプ、高速、安定したユニティ・ゲイン、超低歪み、1nV/√Hz |
|||
|
正電圧のリニア電圧レギュレータ（LDO）7 |
||||
|
新規設計に推奨 |
リニア・レギュレータ（LDO）、20V、300mA、CMOS、低ノイズ |
|||
|
新規設計に推奨 |
リニア・レギュレータ（LDO）、20 V、500 mA、CMOS、低ノイズ |
|||
|
新規設計には非推奨 |
レギュレータ、低ドロップアウト、高精度、超低静止電流、500mA、anyCAP® |
|||
|
新規設計に推奨 |
リニア・レギュレータ、500mA、5.5V入力、低静止電流、CMOS、31種の固定出力電圧 |
|||
|
製造中 |
リニア・レギュレータ、1A、低ドロップアウト、CMOS |
|||
|
製造中 |
リニア・レギュレータ、150mA、CMOS、超低静止時電流 |
|||
|
製造中 |
リニア・レギュレータ、CMOS、150mA 超低静止時電流 |
|||
|
低ノイズ・アンプ（≦10nV/√Hz）1 |
||||
|
新規設計に推奨 |
オペアンプ、ローノイズ（1nV/√Hz）、低消費電力、レールtoレール出力 |
|||
|
低消費電力アンプ（＜1mA/amp）1 |
||||
|
製造中 |
オペアンプ、シングル、2.7V、800 µA、80MHz、レールtoレールI/O |
|||
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1

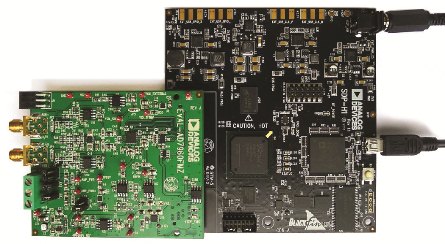

EVAL-AD7960
AD7960 Evaluation Kit
製品の詳細
The EVAL-AD7960FMCZ is a fully featured evaluation Kit designed to demonstrate the performance of the low power 18-bit,5 MSPS PulSAR® Differential ADC AD7960. This board operates in conjunction with the System Demonstration Platform (SDP) board, EVAL-SDP-CH1Z . The evaluation software is provided to enable the user to perform detailed analysis of the AD7960's performance. The technical user guide includes the detailed description of the operation and set up of the evaluation board and software when operated with the System Demonstration Platform board.
ツールおよびシミュレーション 3
高精度ADC ドライバ・ツール
IBISモデル 1
IBISモデル
設計ツール
リファレンス・デザイン 2
CN0277
AC性能に対して最適化された、18ビット、5MSPS、 データ・アクイジション・システム ※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。
Circuits from the Lab®
Info:Circuits from the Lab®
CN0388
600 Mbps の絶縁型 LVDS を使用した、18 ビット、5 MSPS データ・アクイジション・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
Circuits from the Lab®
Info:Circuits from the Lab®
