特長
- 省電力で高性能
- 高速
- －3dB帯域幅：560MHz＠G＝1
- 0.1dBゲイン平坦性：300MHz
- スルーレート：2800V/μs、25% to 75%
- 高速0.1%セトリング・タイム：9ns
- 低消費電力：アンプ当たり9.6mA
- 低高調波歪み：
- 100dB SFDR＠10MHz
- 90dB SFDR＠20MHz
- 低入力電圧ノイズ：3.6nV/√Hz
- 入力オフセット電圧：±0.5mV（typ）
- 外部調整可能なゲイン
- 1倍以下のゲインでの使用が可能
- 差動入力から差動出力、または、シングルエンド入力から差動出力への動作
- 調整可能な出力同相モード電圧
- 詳細については、データシートを参照してください
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADA4932-1/ADA4932-2は、AD8132の次世代版でより高性能、低ノイズで低消費電力となっています。これらの製品は、シングルエンド入力から差動出力または差動入力から差動出力として、高性能なA/Dコンバータを駆動する場合の理想的な選択肢です。出力同相モード電圧は、内部同相モード帰還ループを使ってユーザーが調整できるため、ADA4932-1/ADA4932-2の出力をA/Dコンバータ入力にマッチングさせることができます。また、内部帰還ループは優れた出力バランスを維持し、偶数次の高調波歪み成分を抑圧します。
ADA4932-1/ADA4932-2では、4本の抵抗からなるシンプルな外付け帰還回路により、アンプのクローズド・ループ・ゲインを決定できるため、差動ゲイン構成が容易に実現できます。
ADA4932-1/ADA4932-2は、アナログ・デバイセズ独自のシリコン・ゲルマニウム（SiGe）相補バイポーラ・プロセスにより製造されているため、非常に低レベルの歪み、かつ低消費電力での低ノイズを実現しています。
ADA4932-1/ADA4932-2は、低オフセットと優れたダイナミック性能を持つため、さまざまなデータ・アクイジション・アプリケーションや信号処理アプリケーションに適しています。
ADA4932-1は16ピンLFCSPパッケージを採用し、ADA4932-2は24ピンLFCSPパッケージを採用しています。ピン配置は、PCBレイアウトと歪みの最小化をはかるために最適化されています。ADA4932-1/ADA4932-2の動作は－40℃～＋105℃の温度範囲で規定され、＋3V～±5Vの電源で動作します。
アプリケーション- A/Dコンバータ・ドライバ
- シングルエンドから差動変換
- IFおよびベースバンドのゲイン・ブロック
- 差動バッファ
- ライン・ドライバ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADA4932-1
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
アプリケーション・ノート
-
技術記事
-
よく聞かれる質問
-
すべて
-
English
-
日本語
-
中国語
データシート
2
ユーザ・ガイド
1
アプリケーション・ノート
9
1559 kB
1606 kB
HTML
HTML
HTML
HTML
HTML
技術記事
2
HTML
HTML
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
ユーザ・ガイド 1
アプリケーション・ノート 5
AN-282: サンプル・データ・システムの基本
AN-1026:高速差動ADC ドライバの設計についての考察
AN-1575: Single-Ended to Differential High Speed Drive Circuit for the AD7626 16-Bit, 10 MSPS ADC (Rev.A)
AN-2504: Single-Ended-to-Differential High Speed Drive Circuit for 16-Bit, 10 MSPS AD7626 ADC
AN-0992: Active Filter Evaluation Board for Differential Amplifiers
技術記事 1
よく聞かれる質問 1
リファレンス設計 1
チュートリアル 3
製品選択ガイド 1
サードパーティ・ソリューション 1
珍問／難問集 4
Analog Dialogue 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADA4932-1YCPZ-R2 |

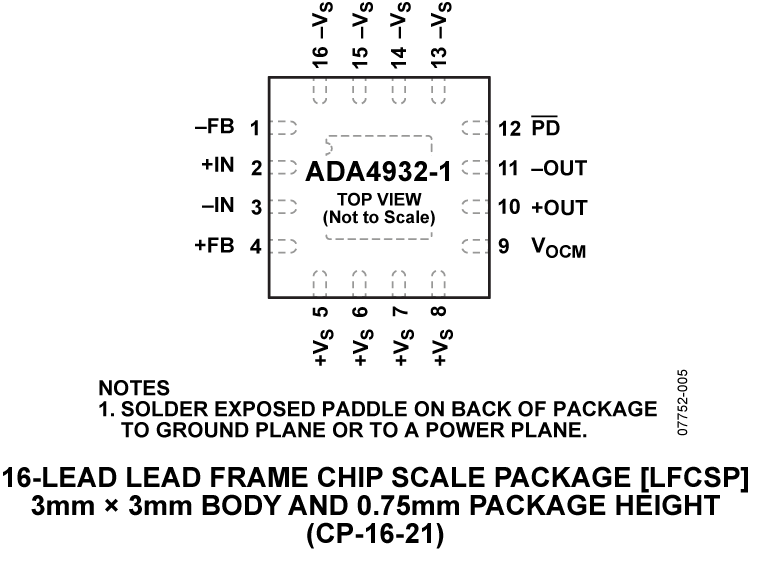

16-Lead LFCSP (3mm x 3mm w/ EP)
|
|
|
