ADP3335

レギュレータ、低ドロップアウト、高精度、超低静止電流、500mA、anyCAP®

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 15
1Ku当たりの価格 最低価格:$1.16
機能
  • 高精度ラインおよび負荷変動:±0.9%@25℃、温度変動±1.8%
  • 超低ドロップアウト電圧:200mV(Typ)@500mA
  • CO=1.0μFのみで安定
  • AnyCAP=あらゆるタイプのコンデンサで安定(MLCCも含む)
  • 電流 / 熱制限
  • ローノイズ
  • 低シャットダウン電流:10nA未満
  • 低シャットダウン電流:<1.0μA
  • 電源電圧範囲:2.6~12V
  • 周辺温度範囲:-40~+85℃

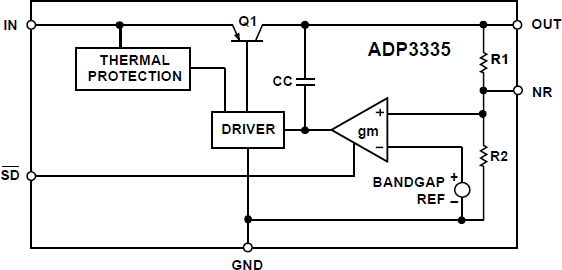

製品概要
show more Icon
ADP3335は、高精度、低ドロップアウトのanyCAP電圧レギュレータからなるADP330xファミリーの製品です。入力電圧範囲は2.6~12Vで、最大500mAの連続負荷電流を出力します。MSOP-8パッケージで最小の熱抵抗とプロセスの改良によって従来のLDOを卓越し、競合品より優れた性能メリットを提供します。その構造は特許取得済みで、わずか1.0μFの出力コンデンサで安定化可能です。出力コンデンサのESR(等価直列抵抗)値にほとんど影響を受けず、高品質なあらゆるタイプのコンデンサで安定動作します。スペースが制約される用途には、セラミック・タイプ(MLCC)も使用できます。ADP3335の精度は室温で±0.9%ときわめて高く、さらに温度、入力電圧、負荷電流の全動作範囲で±1.8%の全体精度を実現します。またADP3335のドロップアウト電圧は、500mAでわずか200mV(typ)です。電流制限や熱過負荷保護の機能およびシャットダウン機能も備えています。シャットダウン・モードでの接地電流は2μA未満です。軽負荷時の静止電流はきわめて小さく、60μA(typ)になります。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 15
1Ku当たりの価格 最低価格:$1.16

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP3335ACPZ-1.8-R7
  • HTML
  • HTML
ADP3335ACPZ-2.5-R7
  • HTML
  • HTML
ADP3335ACPZ-2.85R7
  • HTML
  • HTML
ADP3335ACPZ-3.3-R7
  • HTML
  • HTML
ADP3335ACPZ-3.3-RL
  • HTML
  • HTML
ADP3335ACPZ-5-R7
  • HTML
  • HTML
ADP3335ARMZ-1.8-R7
  • HTML
  • HTML
ADP3335ARMZ-1.8-RL
  • HTML
  • HTML
ADP3335ARMZ-2.5-RL
  • HTML
  • HTML
ADP3335ARMZ-2.5RL7
  • HTML
  • HTML
ADP3335ARMZ-2.85R7
  • HTML
  • HTML
ADP3335ARMZ-3.3-RL
  • HTML
  • HTML
ADP3335ARMZ-3.3RL7
  • HTML
  • HTML
ADP3335ARMZ-5-R7
  • HTML
  • HTML
ADP3335ARMZ-5-REEL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 25, 2017

- 17_0068

CANCELLED: Addition of ASE Korea as an Alternate Assembly Site for Select 3x3mm and 4x4mm Body Sizes LFCSP Devices

ADP3335ACPZ-1.8-R7

製造中

ADP3335ACPZ-2.5-R7

製造中

ADP3335ACPZ-2.85R7

製造中

ADP3335ACPZ-3.3-R7

製造中

ADP3335ACPZ-3.3-RL

製造中

ADP3335ACPZ-5-R7

製造中

9 10, 2012

- 11_0020

Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to StatsChippac Malaysia.

ADP3335ACPZ-1.8-R7

製造中

ADP3335ACPZ-2.5-R7

製造中

ADP3335ACPZ-2.85R7

製造中

ADP3335ACPZ-3.3-R7

製造中

ADP3335ACPZ-3.3-RL

製造中

ADP3335ACPZ-5-R7

製造中

5 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

ADP3335ARMZ-1.8-R7

製造中

ADP3335ARMZ-1.8-RL

製造中

ADP3335ARMZ-2.5-RL

製造中

ADP3335ARMZ-2.5RL7

製造中

ADP3335ARMZ-2.85R7

製造中

ADP3335ARMZ-3.3-RL

製造中

ADP3335ARMZ-3.3RL7

製造中

ADP3335ARMZ-5-R7

製造中

ADP3335ARMZ-5-REEL

製造中

3 22, 2021

- 21_0001

Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

ADP3335ARMZ-2.5-RL

製造中

ADP3335ARMZ-2.5RL7

製造中

ADP3335ARMZ-2.85R7

製造中

ADP3335ARMZ-3.3-RL

製造中

ADP3335ARMZ-3.3RL7

製造中

1 5, 2015

- 14_0246

Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices

ADP3335ARMZ-2.5-RL

製造中

ADP3335ARMZ-2.5RL7

製造中

ADP3335ARMZ-3.3-RL

製造中

ADP3335ARMZ-3.3RL7

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 25, 2017

- 17_0068

arrow down

CANCELLED: Addition of ASE Korea as an Alternate Assembly Site for Select 3x3mm and 4x4mm Body Sizes LFCSP Devices

ADP3335ACPZ-1.8-R7

製造中

ADP3335ACPZ-2.5-R7

製造中

ADP3335ACPZ-2.85R7

製造中

ADP3335ACPZ-3.3-R7

製造中

ADP3335ACPZ-3.3-RL

製造中

ADP3335ACPZ-5-R7

製造中

9 10, 2012

- 11_0020

arrow down

Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to StatsChippac Malaysia.

ADP3335ACPZ-1.8-R7

製造中

ADP3335ACPZ-2.5-R7

製造中

ADP3335ACPZ-2.85R7

製造中

ADP3335ACPZ-3.3-R7

製造中

ADP3335ACPZ-3.3-RL

製造中

ADP3335ACPZ-5-R7

製造中

5 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

ADP3335ARMZ-1.8-R7

製造中

ADP3335ARMZ-1.8-RL

製造中

ADP3335ARMZ-2.5-RL

製造中

ADP3335ARMZ-2.5RL7

製造中

ADP3335ARMZ-2.85R7

製造中

ADP3335ARMZ-3.3-RL

製造中

ADP3335ARMZ-3.3RL7

製造中

ADP3335ARMZ-5-R7

製造中

ADP3335ARMZ-5-REEL

製造中

3 22, 2021

- 21_0001

arrow down

Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

ADP3335ARMZ-2.5-RL

製造中

ADP3335ARMZ-2.5RL7

製造中

ADP3335ARMZ-2.85R7

製造中

ADP3335ARMZ-3.3-RL

製造中

ADP3335ARMZ-3.3RL7

製造中

1 5, 2015

- 14_0246

arrow down

Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices

ADP3335ARMZ-2.5-RL

製造中

ADP3335ARMZ-2.5RL7

製造中

ADP3335ARMZ-3.3-RL

製造中

ADP3335ARMZ-3.3RL7

製造中
