製品概要

機能と利点

  • 使いやすい—16ビット1MSPSの全機能内蔵型データ・アクイジション・システム
  • 高インピーダンスの8チャンネル入力:>500MΩ
  • 差動入力電圧範囲:±24.576V
  • 高い入力同相ノイズ除去:>100dB
  • ユーザ設定可能な入力範囲
  • チャンネル・ゲインを個別に有するチャンネル・シーケンサ
  • 4.096Vのリファレンスとバッファを内蔵
  • 補助入力—PulSAR ADC入力に直接インターフェース
  • 遅延やパイプライン遅延なし(SARアーキテクチャ)
  • シリアル4線式の1.8V~5V SPI/SPORT互換インターフェース

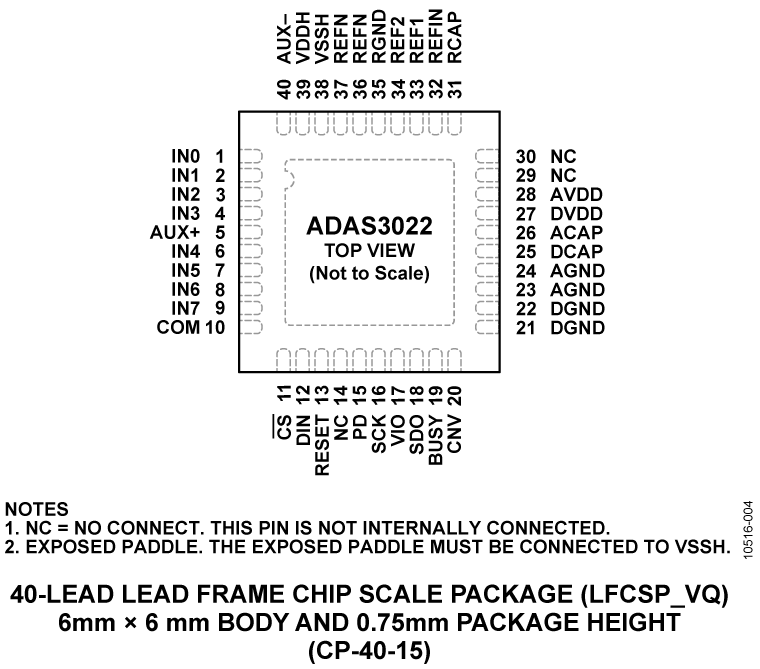

  • LFCSPパッケージ(6mm × 6mm)

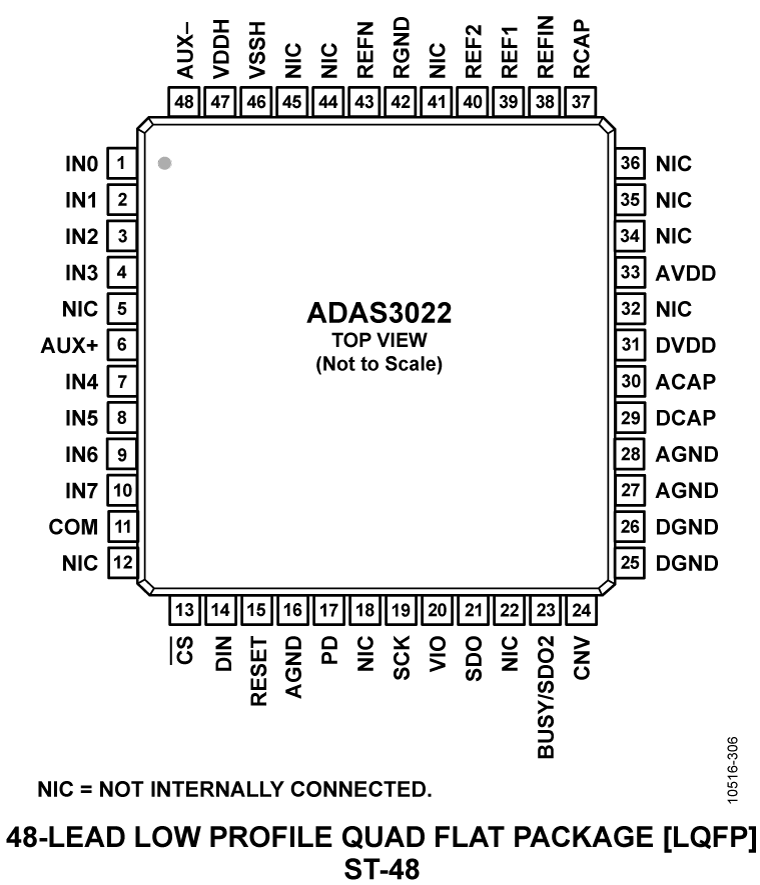

  • LQFPパッケージ(7mm × 7mm)
  • −40°C~+85°Cの工業用温度範囲
ADAS3022-EPは、防衛および宇宙航空アプリケーション(AQEC)をサポートします。
  • ADAS3022-EPのデータシート(英語pdf)はこちらからダウンロードできます。
  • ミリタリ温度範囲:−55°C ~+105°C
  • 製造ベースラインにて制御
  • 組み立て/テストは同一工場
  • PCN(製品変更通知)を強化
  • 品質データは要求に応じて入手可能
  • DSCC図面番号:V62/17609

製品概要

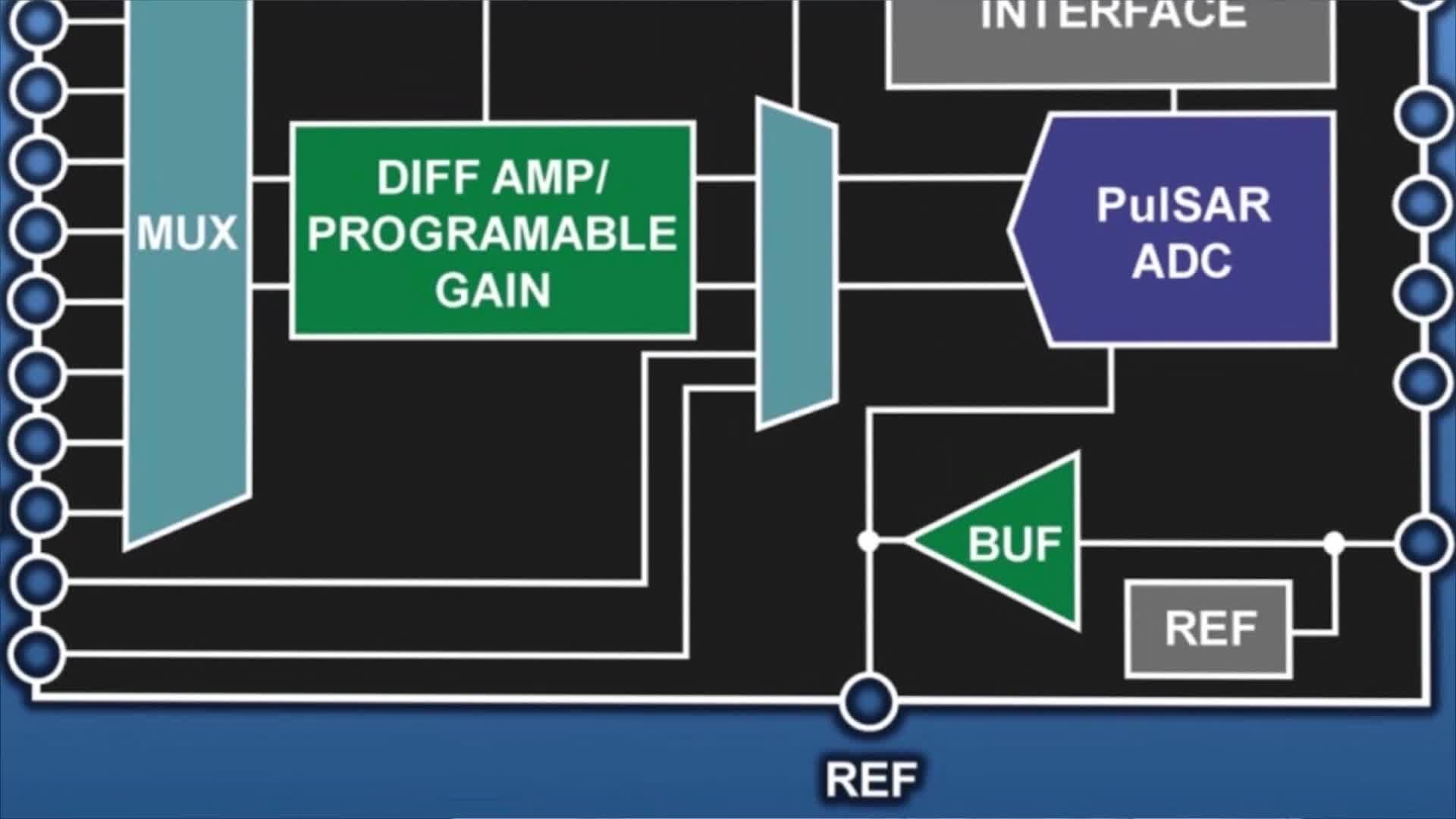

ADAS3022は、全機能内蔵の16ビット、1MSPS、逐次比較型ベースのアナログ・デジタル・データ・アクイジション・システムで、アナログ・デバイセズ独自のiCMOS®高電圧、工業用プロセス技術で製造されています。このデバイスは以下の機能を集積化しています:8チャンネル、低漏れ電流のマルチプレクサ、高いコモンモード除去を備えた高インピーダンスのプログラマブル・ゲイン計装アンプ(PGIA)、高精度、低ドリフトの4.096Vリファレンスおよびバッファ回路、逐次比較型(SAR)アーキテクチャを備えた16ビットのチャージ再配分A/Dコンバータ(ADC)。ADAS3022は、±15V電源を用いた場合、最大±24.576Vの8チャンネルのシングルエンド入力または、4チャンネルの完全差動入力を分解することができます。更にこのデバイスは、表1に示されているように、通常使われるバイポーラ差動、バイポーラ・シングルエンド、擬似差動あるいは擬似ユニポーラ入力信号を扱うことができますので、ほとんどのいかなるセンサー・インターフェースの使用も可能となっています。

ADAS3022は、信号のバッファ、レベル・シフト、増幅 / 減衰、コモンモード除去、セトリング時間、その他のアナログ信号処理の課題を削減して、設計上の課題を簡素化するとともに、小型化、マーケット導入時間の短縮、低価格を可能にします。


アプリケーション

  • マルチチャンネル・データ・アクイジションとシステム・モニタリング
  • プロセス制御
  • 電源ラインのモニタリング
  • 自動テスト装置
  • 計測機器

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

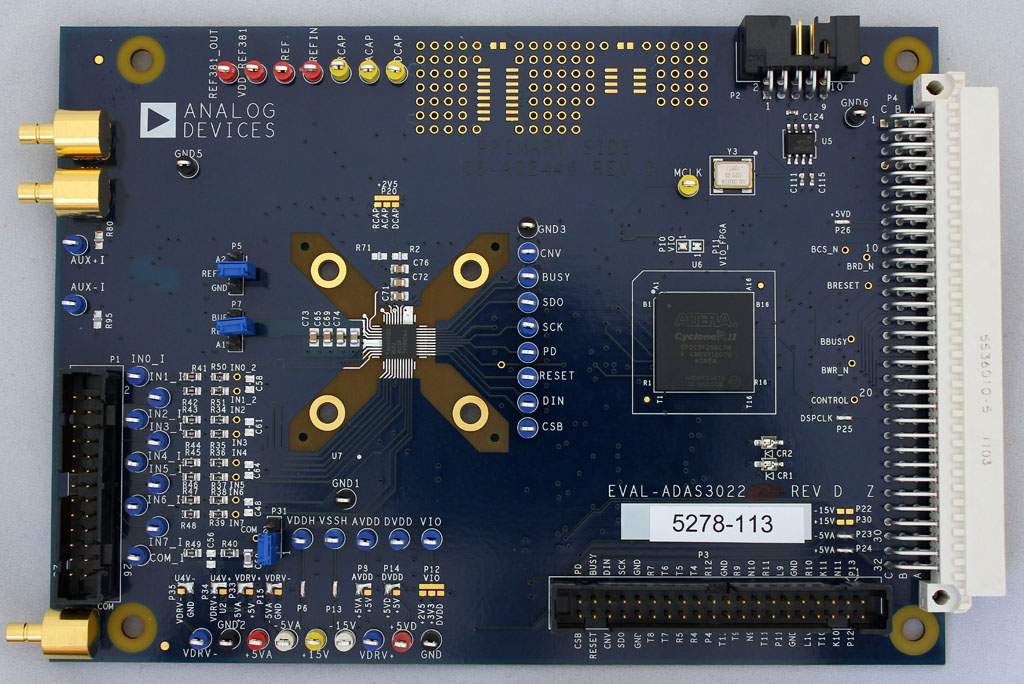

評価キット (1)

参考資料

  • すべてを表示 (13)
  • データシート (3)
  • ユーザ・ガイド (1)
  • FAQ (1)

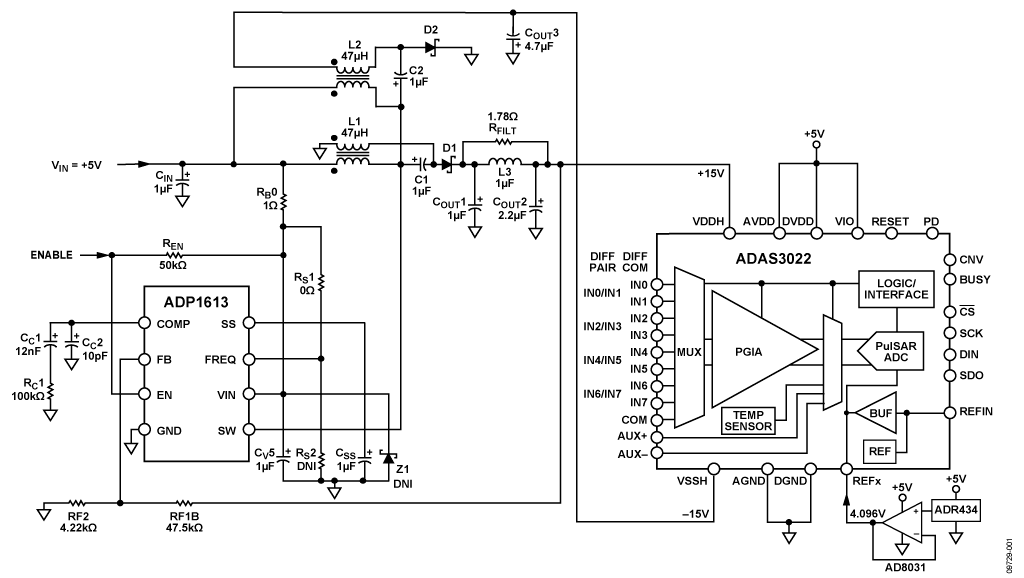

  • リファレンス設計 (1)
