特長
- 最大出力電流：500mA
- 入力電圧範囲：2.5～5.5V
- シャットダウン時の低消費電流：< 1µA
- 低ドロップアウト電圧
250mV＠500mA負荷
50mV＠100mA負荷 - 初期精度：±1％
- ライン、負荷、温度変動に対する精度：±3％
- 0.75～3.3Vの範囲でトラッキング付きの16の固定出力電圧オプション
- 0.8V～5.0Vの任意の電圧値に設定可能
- 容量の小さな2.2µFセラミック出力コンデンサにより動作安定化
- 優れた負荷／ライン・トランジェント応答性
- 電流制限およびサーマル過負荷保護
- ロジック制御のイネーブル設定
- 8ピンの熱強化型MSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

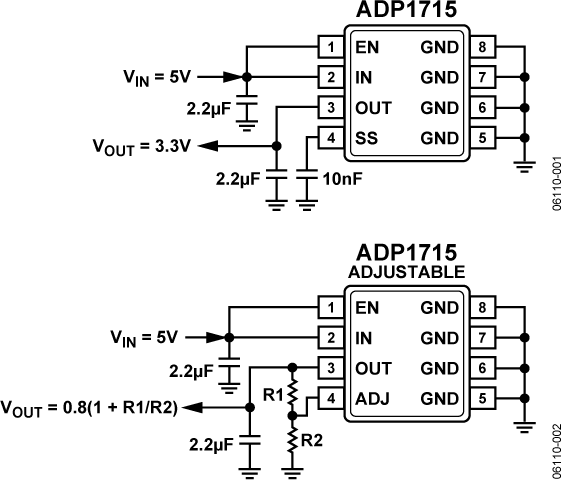

製品には、3つのバージョンが用意されています。すなわち、固定出力電圧オプションおよび可変ソフト・スタートのバージョン（ADP1715）、出力電圧の調整が可能で、固定ソフト・スタートのバージョン（調整可能ADP1715）、固定出力電圧オプションに電圧トラッキング機能を備えたバージョン（ADP1716）があります。固定出力電圧オプションは、0.75～3.3Vの16個の電圧値のうちの1つに内部設定されます。調整可能な出力電圧は、OUTとADJの各ピンの間に分圧器を外付けする方法で、0.8V～5.0Vの任意の電圧値に設定できます。可変ソフト・スタートではSSピンにコンデンサを外付けして、出力電圧ランプを制御します。トラッキングは、出力電圧をTRKピンの電圧またはそれよりも低い電圧に制限します。
ADP1715/ADP1716は、8ピンの熱強化型MSOPパッケージで提供され、非常にコンパクトなソリューションを実現するだけでなく、最大500mAの出力電流を必要とするアプリケーション用に、優れた熱的性能を小さな薄型のフットプリントで発揮します。
アプリケーション
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADP1715
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
評価用設計ファイル
-
アプリケーション・ノート
-
すべて
-
English
-
中国語
-
日本語
データシート
1
ユーザ・ガイド
1
評価用設計ファイル
2
アプリケーション・ノート
3
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 1
ユーザ・ガイド 1
アプリケーション・ノート 1
評価用設計ファイル 1
電源リファレンス・デザイン 3
ソリューション・カタログ 1
Analog Dialogue 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADP1715ARMZ-1.0-R7 |
8-Lead MSOP
|
|
|
| ADP1715ARMZ-1.05R7 |
8-Lead MSOP
|
|
|
| ADP1715ARMZ-1.2-R7 |
8-Lead MSOP
|
|
|
| ADP1715ARMZ-1.5-R7 |
8-Lead MSOP
|
|
|
| ADP1715ARMZ-1.8-R7 |
8-Lead MSOP
|
|
|
| ADP1715ARMZ-2.5-R7 |
8-Lead MSOP
|
|
|
| ADP1715ARMZ-3.0-R7 |
8-Lead MSOP
|
|
|
| ADP1715ARMZ-3.3-R7 |
8-Lead MSOP
|
|
|
| ADP1715ARMZ-R7 |
8-Lead MSOP
|
|
- ADP1715ARMZ-1.0-R7
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP1715ARMZ-1.05R7
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP1715ARMZ-1.2-R7
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP1715ARMZ-1.5-R7
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP1715ARMZ-1.8-R7
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP1715ARMZ-2.5-R7
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP1715ARMZ-3.0-R7
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP1715ARMZ-3.3-R7
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP1715ARMZ-R7
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 26, 2015
- 15_0176
Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines
ADP1715ARMZ-1.0-R7
製造中
ADP1715ARMZ-1.05R7
製造中
ADP1715ARMZ-1.2-R7
製造中
ADP1715ARMZ-1.5-R7
製造中
ADP1715ARMZ-1.8-R7
製造中
ADP1715ARMZ-2.5-R7
製造中
ADP1715ARMZ-3.0-R7
製造中
ADP1715ARMZ-3.3-R7
製造中
ADP1715ARMZ-R7
製造中
2 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
ADP1715ARMZ-1.0-R7
製造中
ADP1715ARMZ-1.05R7
製造中
ADP1715ARMZ-1.2-R7
製造中
ADP1715ARMZ-1.5-R7
製造中
ADP1715ARMZ-1.8-R7
製造中
ADP1715ARMZ-2.5-R7
製造中
ADP1715ARMZ-3.0-R7
製造中
ADP1715ARMZ-3.3-R7
製造中
ADP1715ARMZ-R7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 26, 2015
- 15_0176
Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines
ADP1715ARMZ-1.0-R7
製造中
ADP1715ARMZ-1.05R7
製造中
ADP1715ARMZ-1.2-R7
製造中
ADP1715ARMZ-1.5-R7
製造中
ADP1715ARMZ-1.8-R7
製造中
ADP1715ARMZ-2.5-R7
製造中
ADP1715ARMZ-3.0-R7
製造中
ADP1715ARMZ-3.3-R7
製造中
ADP1715ARMZ-R7
製造中
2 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
ADP1715ARMZ-1.0-R7
製造中
ADP1715ARMZ-1.05R7
製造中
ADP1715ARMZ-1.2-R7
製造中
ADP1715ARMZ-1.5-R7
製造中
ADP1715ARMZ-1.8-R7
製造中
ADP1715ARMZ-2.5-R7
製造中
ADP1715ARMZ-3.0-R7
製造中
ADP1715ARMZ-3.3-R7
製造中
ADP1715ARMZ-R7
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-ADP1715
ADP1715 Evaluation Board
製品の詳細
Simple device measurements such as line and load regulation, dropout, and ground current can be demonstrated with just a single voltage supply, a voltmeter, a current meter, and load resistors.
