特長
|
|
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
このデバイスは、最大35MHzのクロック・レートで動作し、かつ標準SPI、QSPI™、MICROWIRE™、DSPの各インターフェース規格と互換性を持つ多機能3線式シリアル・インターフェースを採用しています。このデバイスは、パワーオン・リセット回路を内蔵しており、この回路がパワーアップ時にDAC出力を0Vにして既知の出力インピーダンス状態を維持するため、デバイスに対する有効な書込みが行われるまでこの状態を維持することができます。このデバイスは、出力を所定の負荷状態にする出力クランプ機能を内蔵しています。
製品のハイライト
- 真の16ビット精度
- 最大±16.5Vの広い電源範囲
- －40℃～＋125℃の動作温度範囲
- 低ノイズ：8nV/√Hz
- 0.018ppm/℃の低いゲイン誤差温度係数
アプリケーション
- テスト機器と計測機器
- 工業用制御
- データ･アクイジション･システム
- ゲインとオフセットのデジタル調整
- 電源制御
- 医療機器
- 科学および宇宙航空用計測装置
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD5760
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
-
中国語
データシート
2
ユーザ・ガイド
3
WIKI
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
ユーザ・ガイド 2
リファレンス設計 1
ソリューション・カタログ 1
デバイス・ドライバ 3
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD5760ACPZ |
24-Lead LFCSP (4mm x 5mm w/ EP)
|
|
|
| AD5760ACPZ-REEL7 |
24-Lead LFCSP (4mm x 5mm w/ EP)
|
|
|
| AD5760BCPZ |
24-Lead LFCSP (4mm x 5mm w/ EP)
|
|
|
| AD5760BCPZ-REEL7 |
24-Lead LFCSP (4mm x 5mm w/ EP)
|
|
- AD5760ACPZ
- ピン／パッケージ図
-
24-Lead LFCSP (4mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5760ACPZ-REEL7
- ピン／パッケージ図
-
24-Lead LFCSP (4mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5760BCPZ
- ピン／パッケージ図
-
24-Lead LFCSP (4mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5760BCPZ-REEL7
- ピン／パッケージ図
-
24-Lead LFCSP (4mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
5 10, 2023
- 22_0142
Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA
AD5760ACPZ
製造中
AD5760ACPZ-REEL7
製造中
AD5760BCPZ
製造中
AD5760BCPZ-REEL7
製造中
7 18, 2013
- 13_0159
AD5791/AD5791-EP/AD5781/AD5781-EP/AD5790/AD5780/AD5760 Datasheet Correction - Remove Daisy Chain Mode
AD5760ACPZ
製造中
AD5760ACPZ-REEL7
製造中
AD5760BCPZ
製造中
AD5760BCPZ-REEL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
5 10, 2023
- 22_0142
Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA
AD5760ACPZ
製造中
AD5760ACPZ-REEL7
製造中
AD5760BCPZ
製造中
AD5760BCPZ-REEL7
製造中
7 18, 2013
- 13_0159
AD5791/AD5791-EP/AD5781/AD5781-EP/AD5790/AD5780/AD5760 Datasheet Correction - Remove Daisy Chain Mode
AD5760ACPZ
製造中
AD5760ACPZ-REEL7
製造中
AD5760BCPZ
製造中
AD5760BCPZ-REEL7
製造中
ソフトウェアおよび製品のエコシステム
FPGA/HDL
デバイス・ドライバ
コード例
評価用ソフトをお探しですか？ ここで見つけることができます。
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
シリーズ電圧リファレンス1 |
||||
|
製造中 |
電圧リファレンス、出力電圧5.0V、LDO型 XFET®、超低ノイズ、電流シンク / ソース機能付き |
|||
|
高精度オペアンプ （Vos＜1mV & TCVos＜2uV/C）3 |
||||
|
製造中 |
オペアンプ、シングル、36V、高精度1.8nV/√Hz |
|||
|
製造中 |
オペアンプ、高速、安定したユニティ・ゲイン、高電圧、低ノイズ、低歪み |
|||
|
製造中 |
オペアンプ、レールtoレール出力、36V、2.8nV/√Hz 、高精度 |
|||
|
正電圧のリニア電圧レギュレータ（LDO）1 |
||||
|
新規設計に推奨 |
20V、200mA、超低ノイズ、超高PSRR高精度DAC／リファレンス・バッファ |
|||
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 2
EVAL-AD5780ARDZ
Evaluating the AD5780 System Ready, 18-Bit, ±1 LSB INL, Voltage Output DAC
機能と利点
- Full featured evaluation board for the AD5780
- ADP5070 power solution generated from single 5 V supply
- Applicable evaluation board for the AD5760 and AD5790
- PC control in conjunction with the Analog Devices Inc., EVALSDP-CK1Z (SDP-K1) controller board
- Various link options
製品の詳細
The operation of the EVAL-AD5780ARDZ for evaluating the AD5780 (18-bit), bipolar voltage output, digital-to-analog converter (DAC) is detailed in this user guide.
The EVAL-AD5780ARDZ facilitates fast prototyping of the AD5780 circuit, thereby reducing design time. The EVAL-AD5780ARDZ provides an on-board −14 V and +14 V dual power supply. This evaluation board also utilizes external reference boards with an output voltage of +10 V and −10 V.
The EVAL-AD5780ARDZ interfaces with the USB port of a PC via a system demonstration platform (SDP-K1) controller board. The ACE software is available for download on the EVAL-AD5780ARDZ product page. This software enables the user to program the AD5780. A peripheral module interface (PMOD) connection is also available that allows the connection of different microcontrollers to the EVAL-AD5780ARDZ without the SDP-K1 controller board. Note that when a microcontroller is used through the PMOD connection, the SDP-K1 board must be disconnected, and the user cannot use the ACE software.
For full details on the AD5780, see the AD5780 data sheet, which must be used in conjunction with this user guide when using the EVAL-AD5780ARDZ evaluation board.
For added flexibility, the AD5780 can be substituted with either the AD5760 or AD5790, which must be ordered separately.

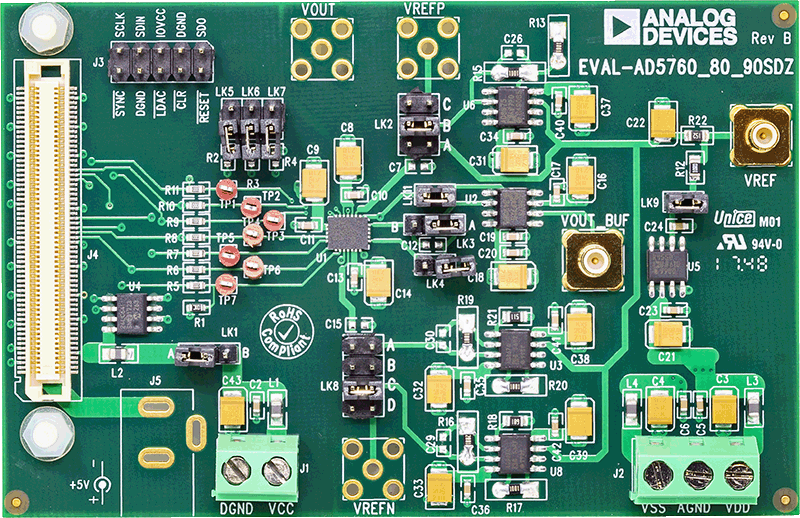

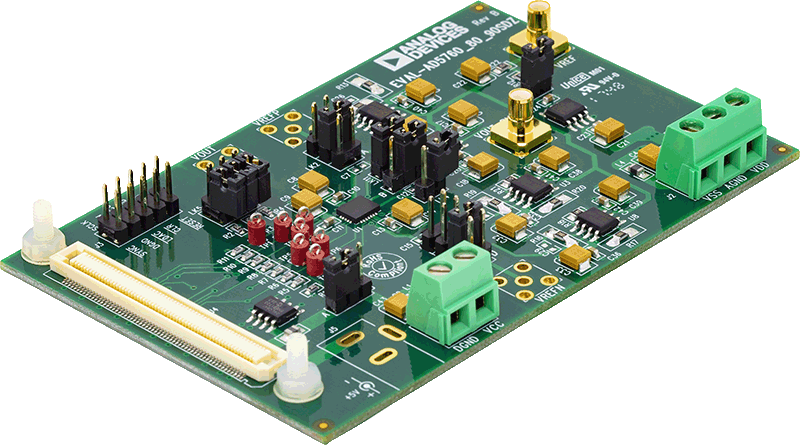

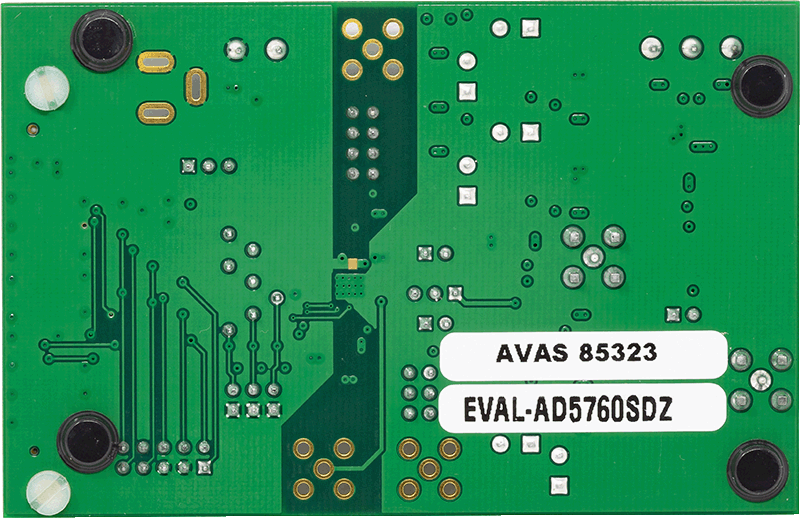

EVAL-AD5760
AD5760 Evaluation Board
製品の詳細
The EVAL-AD5760 is a full-featured evaluation board designed to allow the user to easily evaluate all features of the AD5760 voltage output, 16-bit digital-to-analog converter (DAC). The AD5760 pins are accessible at on-board connectors for external connection. The board can be controlled by two means: via the on-board connector (J3), or via the system demonstration (SDP) platform connector (J4). The SDP board allows the evaluation board to be controlled through the USB port of a Windows® XP-based (SP2 or later) or Vista-based (32-bit) computer using the AD5760 evaluation software.
ツールおよびシミュレーション 1
Precision DAC Error Budget Tool
リファレンス・デザイン 1
CN0318
16 ビット、リニア、超安定、低ノイズ、バイポーラ±10V DC 電圧源 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
Circuits from the Lab®
