AD5790

D/Aコンバータ、20ビット、+/- 2LSB INL、電圧出力、即使用可能

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$79.45
特長
  • 真の20ビット電圧出力のシングルDAC、±2LSB INL
  • 高精度リファレンス電圧バッファを内蔵
  • 出力ノイズ・スペクトル密度:8nV/√Hz
  • 直線性誤差の長時間安定性:0.1LSB
  • ±0.018ppm/℃ゲイン誤差の温度係数
  • 出力電圧セトリング・タイム:2.5μs
  • ミッド・スケール・グリッチ・インパルス:3.5nV-sec
  • 動作温度範囲:-40℃~+125℃
  • 4mm x 5mmのLFCSPパッケージを採用
  • 広い電源範囲:最大±16.5V
  • シュミット・トリガ付の35MHzデジタル・インターフェース
  • 1.8V互換デジタル・インターフェース

製品概要
show more Icon
AD5790は、20ビットの電圧出力 DACで、最大33Vの両電源で動作します。またAD57890はリファレンス・バッファ回路を内蔵しています。 AD5790には5V~(VDD−2.5)Vの正リファレンス入力範囲と(VSS+2.5V)~0 Vの負リファレンス入力範囲を入力することができます。AD5790は最大±2LSBの相対精度仕様を提供し、-1LSB~+3LSBのDNL最大値仕様で単調増加性動作を保証しています。

このデバイスは、最大50 MHzのクロック・レートで動作し、かつ標準SPI、QSPI™、MICROWIRE™、DSPの各インターフェース規格と互換性を持つ多機能3線式シリアル・インターフェースを採用しています。このデバイスは、パワーオン・リセット回路を内蔵しており、この回路がパワーアップ時にDAC出力を0Vにして既知の出力インピーダンス状態を維持するため、デバイスに対する有効な書込みが行われるまでこの状態を維持することができます。このデバイスは、出力を所定の負荷状態にするディスエーブル機能を内蔵しています。

アプリケーション

  • 医療用計測器
  • テストおよび計測
  • 工業向け制御
  • 科学 / 宇宙航空計測器
  • データ・アクイジション・システム
  • ゲインとオフセットのデジタル調整
  • 電源電圧制御

製品のハイライト

  1. 20ビット分解能
  2. 最大±16.5Vまでの広い電源電圧範囲
  3. -40℃~+125℃の動作温度範囲
  4. 低ノイズ:8 nV/√Hz
  5. 0.018ppm/℃の低いゲイン誤差温度係数

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$79.45

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5790BCPZ
  • HTML
  • HTML
AD5790BCPZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 10, 2023

- 22_0142

Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA

7 18, 2013

- 13_0159

AD5791/AD5791-EP/AD5781/AD5781-EP/AD5790/AD5780/AD5760 Datasheet Correction - Remove Daisy Chain Mode

AD5790BCPZ

製造中

AD5790BCPZ-RL7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 10, 2023

- 22_0142

arrow down

Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA

7 18, 2013

- 13_0159

arrow down

AD5791/AD5791-EP/AD5781/AD5781-EP/AD5790/AD5780/AD5760 Datasheet Correction - Remove Daisy Chain Mode

AD5790BCPZ

製造中

AD5790BCPZ-RL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

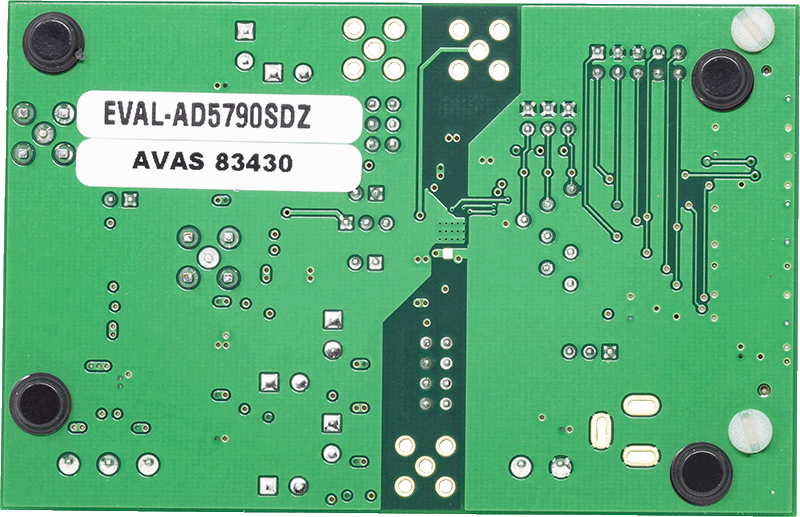

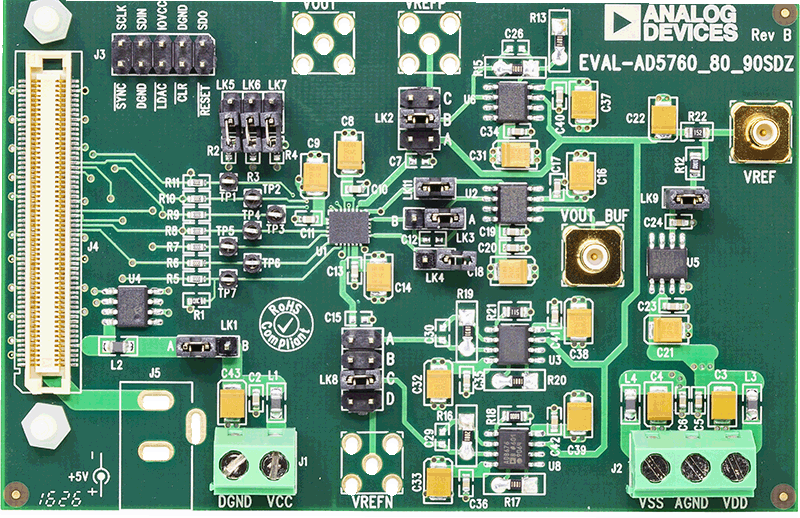

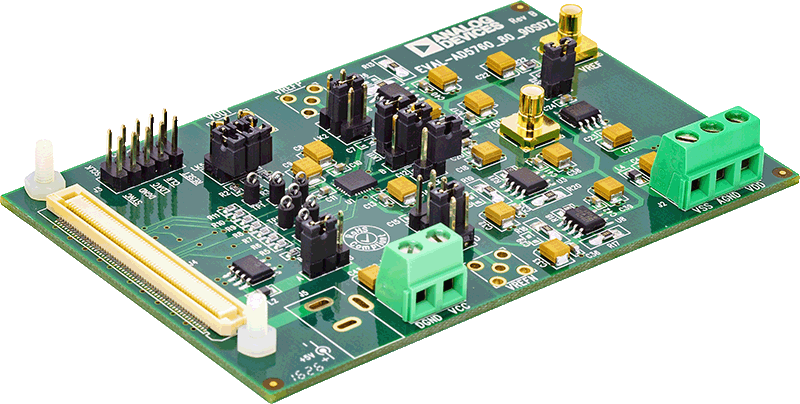

EVAL-AD5790
