特長
- オフセット電圧：2.5mV（max）
- 単電源動作：2.7～5.5V
- 低ノイズ：8nV/√Hz
- 広帯域幅：24MHz
- スルーレート：11V/µs
- 短絡回路出力電流：120mA
- 車載アプリケーション用の信頼性テスト済み
- 位相反転なし
- 低入力バイアス電流：1pA
- 低電源電流：アンプ当たり2mA（max）
- ユニティ・ゲインで安定
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD8646とAD8647はデュアル型（AD8648はクワッド型）のレールtoレール入出力、単電源アンプで、低オフセット電圧、広信号帯域幅、低入力電圧、低電流ノイズを特長としています。AD8647には、低消費電力シャットダウン機能もあります。
24MHzの帯域幅、低オフセット、低ノイズ、超低入力バイアス電流を特長とするこれらのアンプは、広範なアプリケーションに利用できます。フィルタ、積分器、フォトダイオード・アンプ、高インピーダンス・センサーのすべてにおいて、こうした性能の組合わせを最大限に活用できます。広い帯域幅と低歪みの性能は、ACアプリケーションに適しています。AD8646/AD8647/AD8648は高出力駆動能力を備えており、オーディオ・ライン・ドライバやその他の低インピーダンス・アプリケーションで優れた威力を発揮します。AD8646とAD8648は車載アプリケーションにも対応できます。オーダー・ガイドを参照してください。
アプリケーションとしては、携帯型 / 低出力計測機器、携帯機器向けのオーディオ・アンプ、携帯電話用のヘッドセット、バーコード・スキャナ、多極フィルタなどが挙げられます。入力側と出力側でレールtoレールの振幅能力があるため、単電源システムでCMOS ADC、DAC、ASIC、その他の広い出力振幅デバイスをバッファできます。
アプリケーション
- バッテリ駆動の計測機器
- 多極フィルタ
- ADCフロントエンド
- センサー
- バーコード・スキャナ
- ASIC入出力アンプ
- オーディオ・アンプ
- フォトダイオード・アンプ
- データパス / マルチプレクサ / スイッチ制御
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
9
1Ku当たりの価格
最低価格：$0.77
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD8646
資料
3
Filters
1つが該当
すべて
-
すべて
-
データシート
-
よく聞かれる質問
すべて
-
すべて
-
English
-
日本語
データシート
2
よく聞かれる質問
1
HTML
更新 12/07/2014
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
参考資料 3
リファレンス設計 1
Analog Dialogue 2
設計リソース 9

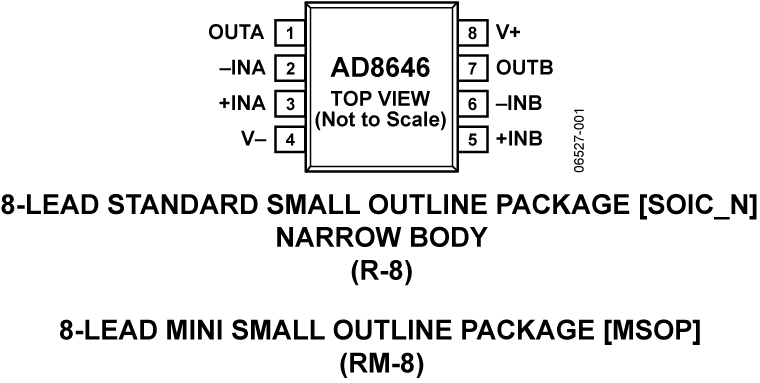

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD8646ARMZ |
8-Lead MSOP
|
|
|
| AD8646ARMZ-REEL |
8-Lead MSOP
|
|
|
| AD8646ARZ |
8-Lead SOIC
|
|
|
| AD8646ARZ-REEL |
8-Lead SOIC
|
|
|
| AD8646ARZ-REEL7 |
8-Lead SOIC
|
|
|
| AD8646WARMZ-R7 |
8-Lead MSOP
|
|
|
| AD8646WARMZ-RL |
8-Lead MSOP
|
|
|
| AD8646WARZ-R7 |
8-Lead SOIC
|
|
|
| AD8646WARZ-RL |
8-Lead SOIC
|
|
- AD8646ARMZ
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8646ARMZ-REEL
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8646ARZ
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8646ARZ-REEL
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8646ARZ-REEL7
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8646WARMZ-R7
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8646WARMZ-RL
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8646WARZ-R7
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8646WARZ-RL
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 22, 2021
- 21_0001
Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP
AD8646ARMZ
製造中
AD8646ARMZ-REEL
製造中
5 15, 2012
- 10_0006
Halogen Free Material Change for mini SOIC Products
AD8646ARMZ
製造中
AD8646ARMZ-REEL
製造中
AD8646WARMZ-R7
製造中
AD8646WARMZ-RL
製造中
10 23, 2009
- 09_0153
Jiangsu Changjiang Electronics Technology Co. Ltd. (JCET) and Advanced Semiconductor Engineering (ASE) as additional Assembly Subcontractors for 8L SOIC, 8L MSOP, 16L TSSOP and 8L PDIP.
7 20, 2012
- 12_0105
Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor
AD8646WARZ-R7
製造中
AD8646WARZ-RL
製造中
5 23, 2014
- 14_0014
ADI Corporate Obsolescence Notice-January 2014 (Standard Products)
AD8646WARMZ-RL
製造中
AD8646WARZ-RL
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 22, 2021
- 21_0001
Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP
AD8646ARMZ
製造中
AD8646ARMZ-REEL
製造中
5 15, 2012
- 10_0006
Halogen Free Material Change for mini SOIC Products
AD8646ARMZ
製造中
AD8646ARMZ-REEL
製造中
AD8646WARMZ-R7
製造中
AD8646WARMZ-RL
製造中
10 23, 2009
- 09_0153
Jiangsu Changjiang Electronics Technology Co. Ltd. (JCET) and Advanced Semiconductor Engineering (ASE) as additional Assembly Subcontractors for 8L SOIC, 8L MSOP, 16L TSSOP and 8L PDIP.
7 20, 2012
- 12_0105
Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor
AD8646WARZ-R7
製造中
AD8646WARZ-RL
製造中
5 23, 2014
- 14_0014
ADI Corporate Obsolescence Notice-January 2014 (Standard Products)
ソフトウェアおよび製品のエコシステム
評価用キット 2
EVAL-OPAMP-2
EVAL-OPAMP-2評価用ボード
製品の詳細
汎用高精度オペアンプ評価用ボードは、目的のアプリケーションに合わせて様々な回路構成に対応するように設計および最適化されています。これらのボードはすべてRoHsに準拠しています。ピン数とパッケージに基づいて注文するボードを確認するには、以下を参照してください。

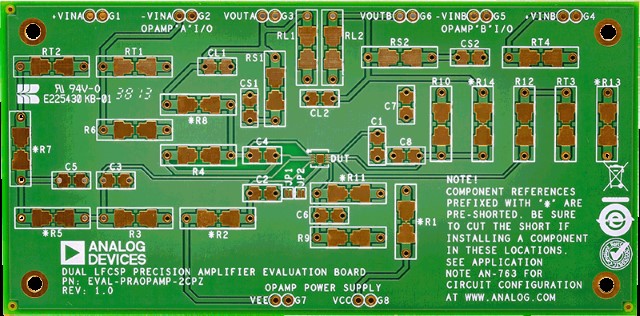

- EVAL-PRAOPAMP-2CPZ（デュアル8ピンLFCSP）CP-8

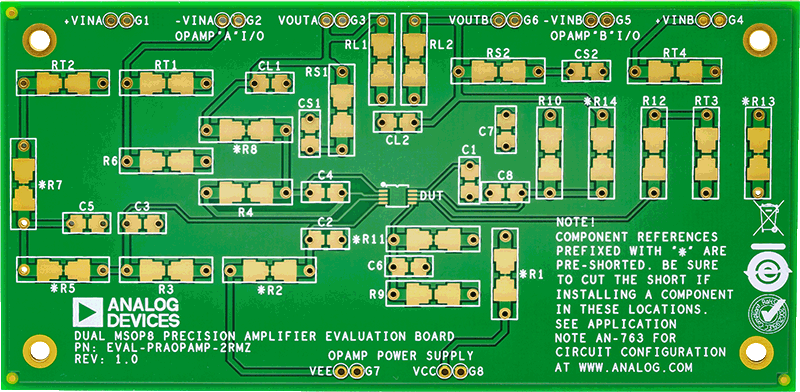

- EVAL-PRAOPAMP-2RMZ（デュアル8ピンMSOP）RM-8

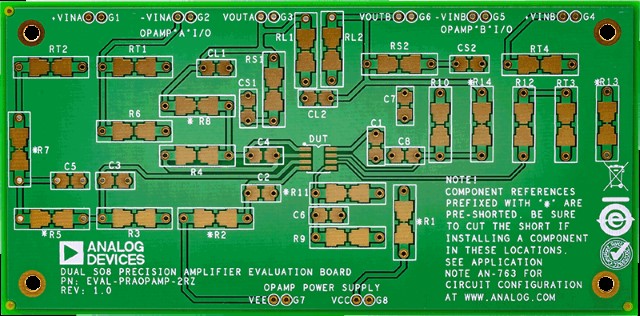

- EVAL-PRAOPAMP-2RZ（デュアル8ピンSOIC）R-8
FMCMOTCON2
OBSOLETE: AD-FMCMOTCON2-EBZ Evaluation Board
OBSOLETE: AD-FMCMOTCON2-EBZ Evaluation Board
機能と利点
This evaluation board is obsolete and no longer recommended.
The FMCMOTCON2 evaluation kit enables users to:
- Model and implement motor control algorithms rapidly for high performance servo systems, incorporating system modelling and design concepts using Mathworks model based design
- Reduce time needed to move a motor control system from concept to production, by providing a prototyping system to verify the hardware and control algorithms before moving to production stage.
製品の詳細
This evaluation board is obsolete and no longer recommended.

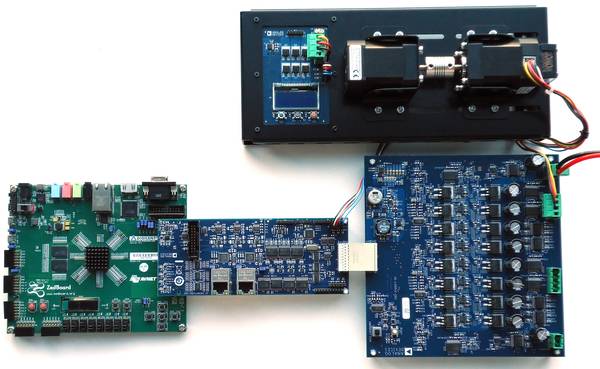

The AD-FMCMOTCON2-EBZ is a complete high performance servo system on an FPGA Mezzanine Card (FMC) board, the purpose of which is to provide a complete motor drive system demonstrating efficient and high dynamic control of three phase PMSM and induction motors up to 48V and 20A.
Two motors can be driven at the same time, each motor having its separate power supply. The system incorporates high quality power sources; reliable power, control, and feedback signals isolation; accurate measurement of motor current & voltage signals; high speed interfaces for control signals to allow fast controller response; industrial Ethernet high speed interfaces; single ended Hall, differential Hall, encoder and resolver interfaces; digital position sensors interface; flexible control with a FPGA/SoC interface.
The kit consists of two boards: a controller board and a drive board. An optional AD-DYNO2-EBZ dynamometer can also be purchased through Avnet and is intended to be an extension of the drive system.
Controller Board
- Digital board for interfacing with the low and high voltage drive boards
- Compatible with all Xilinx FPGA platforms with FMC LPC or HPC connectors
- FMC signals voltage adaptation interface for seamless operation on all FMC voltage levels
- Fully isolated digital control and feedback signals
- Isolated Xilinx XADC interface
- 2 x Gbit Ethernet PHYs for high speed industrial communication, with 3rd party EtherCAT support
- Single ended Hall, Differential Hall, Encoder, Resolver interfaces
- Digital sensors interfaces
- EnDat
- BISS Interface
Drive Board
- Drives motors up to 48V @ 20A
- Drives 2 motors simultaneously
- High frequency drive stage implemented with ADI isolated gate drivers
- Supported motor types
BLDC
PMSM
Brushed DC
Stepper (bipolar / unipolar) - Integrated over current protection
- Reverse voltage protection
- Current and Voltage measurement using isolated ADCs
- BEMF zero cross detection for sensorless control of PMSM or BLDC motors
- Separate voltage supplies for the 2 motors so that the motors don't influence each other
Dynamometer System with Embedded Control
- Two BLDC motors connected by a rigid couple in a dyno setup, which can be used to test real-time motor control performance.
- One BLDC motor acts as an electronically adjustable load and is driven by the embedded control system. This motor can be directly connected to the FMC motor drive to get complex / active loads. The load can be driven also by the AD-FMCMOTCON2-EBZ to implement dynamic load profiles.
- The other BLDC motor is driven by the FMC motor drive.
- Measurement and display of load motor current
- Measurement and display of load motor speed
- External control using Analog Discovery and MathWorks Instrumentation Control Toolbox
Software:
Example reference designs showing how to use the platform with Xilinx® FPGAs or SoCs and high performance control algorithms from Mathworks® are provided together with the hardware. Information on the FMC board, and how to use it, the design package that surrounds it, and the software which can make it work, can be found by clicking the software link.
資料
ツールおよびシミュレーション 4
アナログ・フォトダイオード・ウィザード
アナログ・フィルタ・ウィザード
シグナル・チェーン・デザイナー – BETA版
SPICEモデル 1
SPICEモデル
リファレンス・デザイン 1

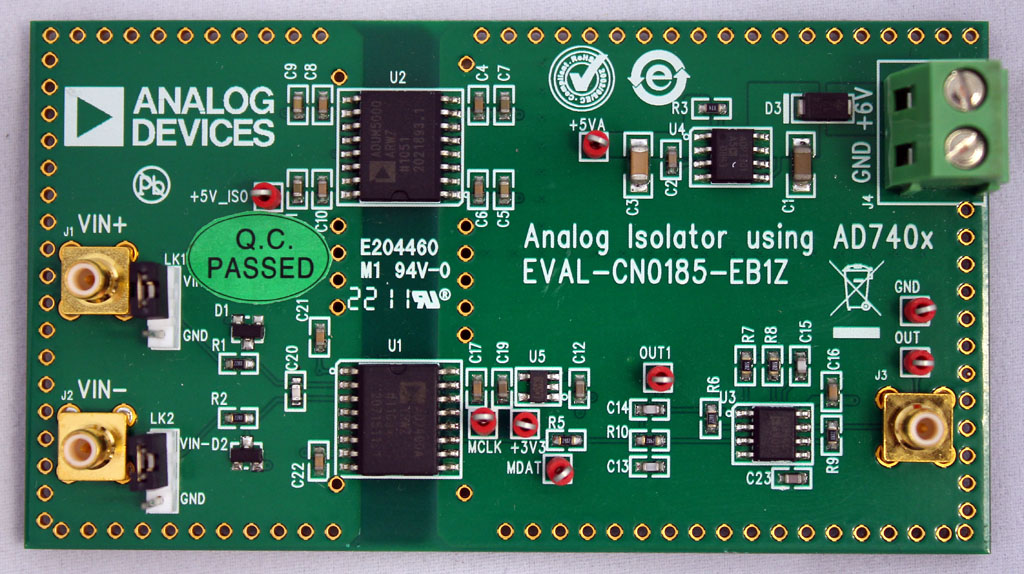

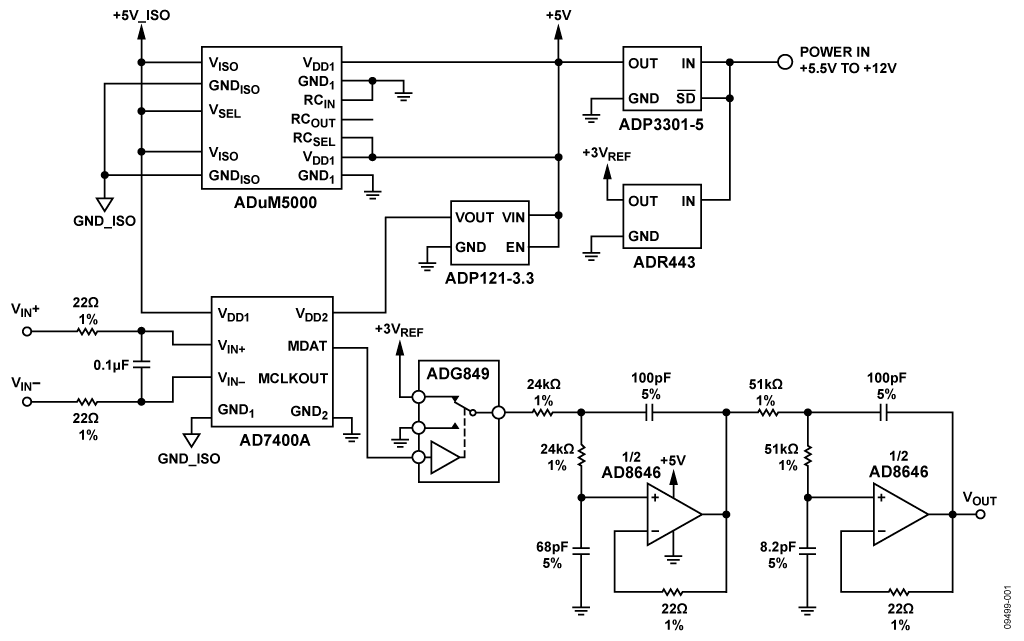

CN0185
