特長
- デュアル12ビット、3チャンネルA/Dコンバータ
- スループット・レート：2MSPS
- VDD＝2.7～5.25Vで仕様規定
- 消費電力：
- 3V電源、1.5MSPS：9mW
- 5V電源、2MSPS：27mW
- ピンの設定が可能なアナログ入力
- 12チャンネル・シングルエンド入力
- 6チャンネル完全差動入力
- 6チャンネル疑似差動入力
- 入力周波数50kHzでS/N比70dB
- 正確なオンチップ・リファレンス：2.5V
- ±0.2%（max）@ 25°C、20ppm/°C（max）
- 読出し速度437.5ns、32MHz SCLKのデュアル変換
- 高速シリアル・インターフェース
- SPI®/QSPI™/MICROWIRE&trade/DSP互換
- 動作温度：−40°C～+125°C
- シャットダウン・モード：1μA（max）

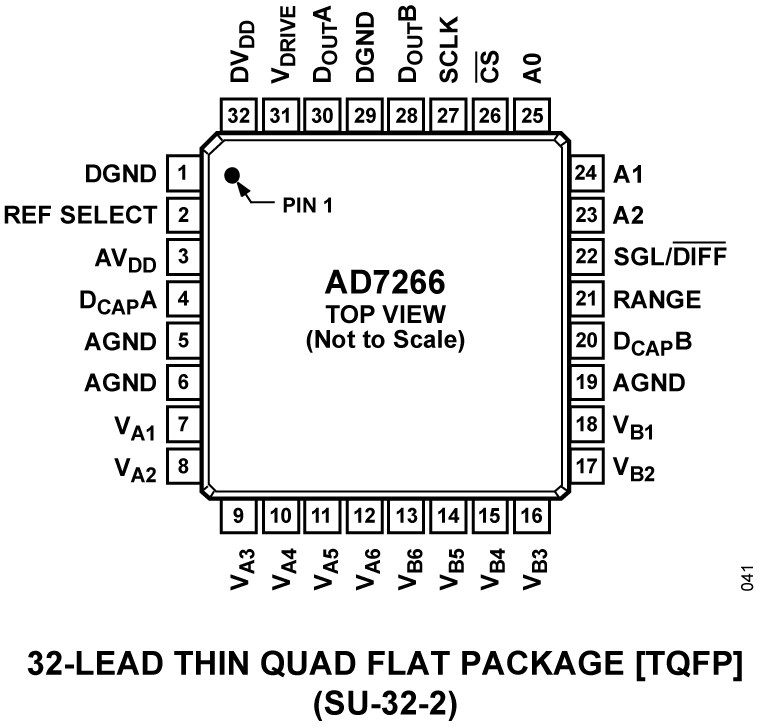

- 32ピンのLFCSP/TQFPパッケージ
- 1MSPSバージョン、AD7265
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD7266は、2.7～5.25V単電源で動作するデュアル12ビット、高速、低消費電力の逐次比較型A/Dコンバータ（SAR ADC）で、最大2MSPSのスループット・レートを提供します。デバイスは2個のADCを備えており、それぞれ前段に3チャンネルのマルチプレクサと、30MHz超の入力周波数を処理できる低ノイズの広帯域トラック＆ホールド・アンプを接続しています。
変換処理とデータ・アクイジションには、マイクロプロセッサやDSPとのインターフェースがとりやすい標準的な制御入力を使用します。入力信号はCSの立下がりエッジでサンリングし、変換もこのポイントで開始します。変換時間はSCLKの周波数によって決まり、デバイスに関連したパイプライン遅延はありません。
AD7266は、先進的な設計技法によって高スループット・レートできわめて低い消費電力を実現しました。5V電源、2MSPSスループット・レートでの消費電力は、最大6.2mAです。また、無負荷静止電流の消費量が非常に小さいため、ノーマル・モードの動作時には電源／スループット・レートをフレキシブルに管理できます。
アナログ入力レンジは、ストレート・バイナリまたは2の補数出力コーディングで、0V～VREF（または2×VREF）を選択できます。2.5Vのリファレンスを内蔵していますが、外部リファレンスを使用したい場合はオーバードライブできます。外部リファレンスのレンジは100mV～VDDです。
AD7266は、32ピンのLFCSPまたはTQFPパッケージで提供しています。
製品のハイライト
- 2チャンネルのサンプリングと変換を同時に実行できる2つのADC（全機能内蔵）。各ADCは、3つの完全／疑似差動ペアまたは6つのシングルエンド・チャンネルを備えています。両チャンネルの変換結果は、別々のデータラインで同時に使用できます。シリアル・ポートが1つしか使用できないときは、1つのデータラインで連続して使用できます。
- 低消費電力、高スループット3Vの電源動作の場合、11.4mWの消費電力（max）で1.5MSPSのスループット・レートを提供します。
- 0V～VREF（標準）と2×VREFの入力レンジを提供
- パイプライン遅延なし。デバイスは標準的な2つの逐次比較型ADCを備えており、CS入力によるサンプリング瞬間の正確な制御とワンショット変換制御を提供します。
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD7266
資料
Filters
1つが該当
-
すべて
-
データシート
-
製品ハイライト
-
アプリケーション・ノート
-
技術記事
-
よく聞かれる質問
-
すべて
-
English
-
日本語
-
中国語
データシート
2
製品ハイライト
1
アプリケーション・ノート
4
HTML
HTML
HTML
技術記事
3
HTML
HTML
HTML
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
アプリケーション・ノート 2
技術記事 1
製品ハイライト 1
よく聞かれる質問 1
チュートリアル 2
リファレンス設計 1
製品選択ガイド 1
テクニカル・ブック 1
デバイス・ドライバ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD7266BCPZ |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
|
| AD7266BCPZ-REEL7 |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
|
| AD7266BSUZ |
32-Lead TQFP (7mm x 7mm x 1mm)
|
|
|
| AD7266BSUZ-REEL |
32-Lead TQFP (7mm x 7mm x 1mm)
|
|
|
| AD7266BSUZ-REEL7 |
32-Lead TQFP (7mm x 7mm x 1mm)
|
|
- AD7266BCPZ
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7266BCPZ-REEL7
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7266BSUZ
- ピン／パッケージ図
-
32-Lead TQFP (7mm x 7mm x 1mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7266BSUZ-REEL
- ピン／パッケージ図
-
32-Lead TQFP (7mm x 7mm x 1mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7266BSUZ-REEL7
- ピン／パッケージ図
-
32-Lead TQFP (7mm x 7mm x 1mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
9 26, 2023
- 23_0090
CANCELLED: AD7265 and AD7266 INL Specification Change
AD7266BCPZ
製造中
AD7266BCPZ-REEL7
製造中
AD7266BSUZ
製造中
AD7266BSUZ-REEL
製造中
AD7266BSUZ-REEL7
製造中
6 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
AD7266BCPZ
製造中
AD7266BCPZ-REEL7
製造中
9 13, 2017
- 16_0077
CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.
AD7266BCPZ
製造中
AD7266BCPZ-REEL7
製造中
2 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
AD7266BCPZ
製造中
AD7266BCPZ-REEL7
製造中
AD7266BSUZ
製造中
AD7266BSUZ-REEL
製造中
AD7266BSUZ-REEL7
製造中
1 5, 2009
- 07_0077
Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
AD7266BSUZ
製造中
AD7266BSUZ-REEL
製造中
AD7266BSUZ-REEL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
9 26, 2023
- 23_0090
CANCELLED: AD7265 and AD7266 INL Specification Change
AD7266BCPZ
製造中
AD7266BCPZ-REEL7
製造中
AD7266BSUZ
製造中
AD7266BSUZ-REEL
製造中
AD7266BSUZ-REEL7
製造中
6 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
AD7266BCPZ
製造中
AD7266BCPZ-REEL7
製造中
9 13, 2017
- 16_0077
CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.
AD7266BCPZ
製造中
AD7266BCPZ-REEL7
製造中
2 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
AD7266BCPZ
製造中
AD7266BCPZ-REEL7
製造中
AD7266BSUZ
製造中
AD7266BSUZ-REEL
製造中
AD7266BSUZ-REEL7
製造中
1 5, 2009
- 07_0077
Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
AD7266BSUZ
製造中
AD7266BSUZ-REEL
製造中
AD7266BSUZ-REEL7
製造中
ソフトウェアおよび製品のエコシステム
FPGA/HDL
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
シリーズ電圧リファレンス3 |
||||
|
製造中 |
電圧リファレンス、超低ノイズ、XFET®、電流シンク / ソース機能付き |
|||
|
新規設計に推奨 |
2.5V電圧リファレンス、超低ノイズ、高精度 |
|||
|
製造中 |
電圧リファレンス、出力電圧2.5V、LDO型 XFET®、超低ノイズ、電流シンク / ソース機能付き |
|||
|
シングルエンド入力差動出力アンプ1 |
||||
|
新規設計に推奨 |
差動A/Dコンバータ・ドライバ、低消費電力 |
|||
|
スタンダード・デジタル･アイソレータ3 |
||||
|
製造中 |
4チャンネル・デジタル・アイソレータ（2/2チャンネル方向性） |
|||
|
製造中 |
デジタル・アイソレータ、4チャンネル |
|||
|
製造中 |
デジタル・アイソレータ、クワッド・チャンネル（取り扱い可能信号方向：2/2） |
|||
|
高精度オペアンプ （Vos＜1mV & TCVos＜2uV/C）2 |
||||
|
製造中 |
オペアンプ、レールtoレール出力、低消費電力、低ノイズ、低歪み |
|||
|
製造中 |
オペアンプ、超高精度 |
|||
|
高電圧アンプ ≧ ±12V4 |
||||
|
新規設計に推奨 |
オペアンプ、高精度、4 MHz、7 nV/√Hz、デュアル、低オフセット/ドリフト |
|||
|
製造中 |
オペアンプ、デュアル、低価格、高精度のJFET入力 |
|||
|
製造中 |
オペアンプ、デュアル、ローノイズ、高速 |
|||
|
製造中 |
オペアンプ、高速、安定したユニティ・ゲイン、超低歪み、1nV/√Hz |
|||
|
低ノイズ・アンプ（≦10nV/√Hz）1 |
||||
|
新規設計に推奨 |
オペアンプ、ローノイズ（1nV/√Hz）、低消費電力、レールtoレール出力 |
|||
|
低入力バイアス電流アンプ（＜100pA）2 |
||||
|
製造中 |
オペアンプ、JFET入力段、30V、19MHz、低ノイズ、低入力バイアス電流 |
|||
|
新規設計に推奨 |
オペアンプ、デュアル、JFET入力、レールtoレール出力、低ノイズ、高精度 |
|||
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1
EVAL-AD7266
AD7266 Evaluation Board
製品の詳細
The EVAL-AD7266EDZ is a fully featured evaluation Kit for the AD7266. This board operates in stand alone mode or in conjunction with the Converter Evaluation and Development board, EVAL-CED1Z . When operated with the Converter Evaluation and Development board, software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the Converter Evaluation and Development board.
資料
ツールおよびシミュレーション 1
IBISモデル 1
IBISモデル
リファレンス・デザイン 1

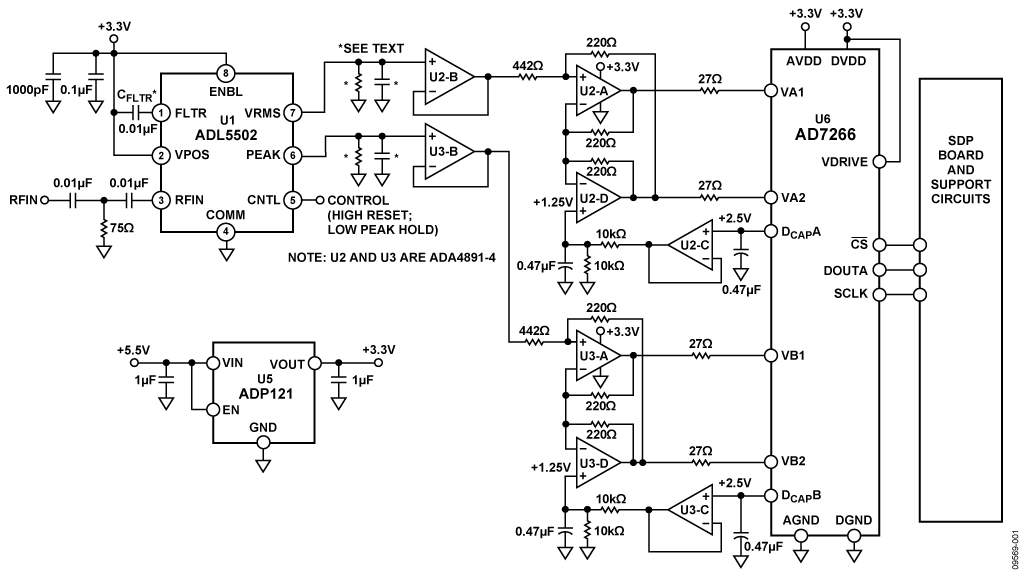

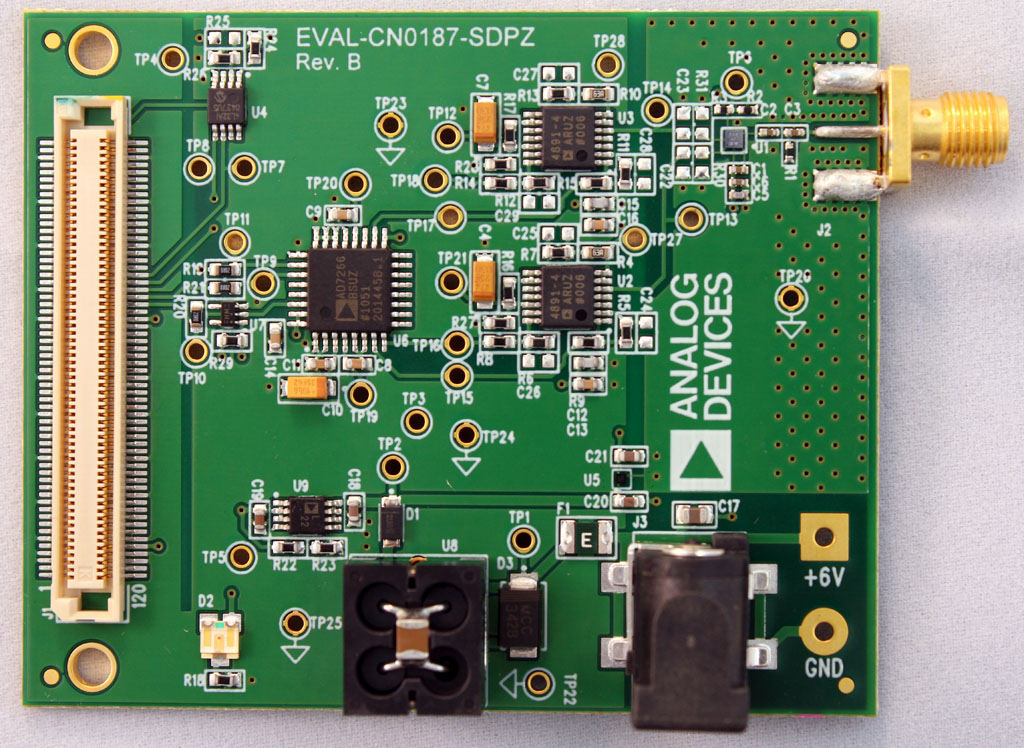

CN0187
