OP177

オペアンプ、超高精度

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$1.03
機能
  • 超低オフセット電圧
  • TA=25℃:25µV(max)
  • 優れたオフセット電圧温度ドリフト:0.3µV/℃(max)
  • 優れた開ループゲインおよびゲイン直線性:12V/µV(Typ)
  • CMRR:130dB(min)
  • PSRR:115dB(min)
  • 低電源電流:2.0mA(max)
  • 標準の高精度オペアンプ用ソケットに適合
製品概要
show more Icon
    新規設計での推奨製品:
  • ADA4077-1 :最小オフセットとドリフト、最大帯域幅とスルーレートで最小バイアス電流を提供する2つのグレードを持ったシングル・チャンネル・バージョン

OP177は、現在利用できるオペアンプで最高の精度を実現しています。オフセット電圧は、室温でわずか最大25μVです。OP177の超低VOSは、最大0.3μV/℃という並外れたオフセット電圧ドリフト(TCVOS)とともに、VOSの外部調整の必要性をなくし、温度に対するシステムの精度を向上させます。

OP177の12V/μVのオープン・ループ・ゲインは、±10Vの出力範囲全体で維持されます。最小130dBのCMRR、最小120dBのPSRR、最大2mAの電源電流は、このオペアンプの並外れた性能のほんの一例にすぎません。OP177の優れた仕様の組み合わせにより、クローズド・ループ・ゲインが大きいアプリケーションでの正確な動作を実現しています。

このローノイズのバイポーラ入力オペアンプは、チョッパ安定化アンプに代わるコスト効率に優れたオペアンプでもあります。OP177はチョッパ・タイプの性能を実現しながら、高いノイズ、低周波チョッパ・スパイク、コモン・モード入力電圧範囲を限定する大きな物理的サイズ、巨大な外付け記憶コンデンサなどの通常みられる問題がありません。

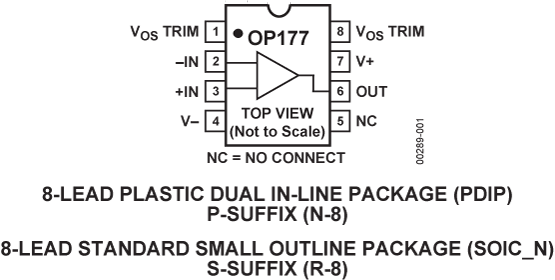

OP177は拡張工業用温度範囲(-40~+85℃)で提供しています。この製品は8ピンのPDIPパッケージで供給されており、省スペースの8ピンスモール・アウトライン(SOIC)パッケージも用意されています。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$1.03

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
OP177FPZ
  • HTML
  • HTML
OP177FSZ
  • HTML
  • HTML
OP177FSZ-REEL
  • HTML
  • HTML
OP177FSZ-REEL7
  • HTML
  • HTML
OP177GPZ
  • HTML
  • HTML
OP177GSZ
  • HTML
  • HTML
OP177GSZ-REEL
  • HTML
  • HTML
OP177GSZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 7, 2017

- 17_0079

Qualification of TeamQuest Technology Inc., Philippines as an Alternate Test Site for TC-Vos Testing

OP177FPZ

製造中

OP177FSZ

製造中

OP177FSZ-REEL

製造中

11 9, 2011

- 11_0182

Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines

OP177FPZ

製造中

OP177GPZ

製造中

11 7, 2011

- 11_0189

OP07 and OP177 Redesign of Vos Trims

OP177FPZ

製造中

OP177FSZ

製造中

OP177FSZ-REEL

製造中

OP177FSZ-REEL7

製造中

OP177GPZ

製造中

OP177GSZ

製造中

OP177GSZ-REEL

製造中

OP177GSZ-REEL7

製造中

8 19, 2009

- 07_0024

Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 7, 2017

- 17_0079

arrow down

Qualification of TeamQuest Technology Inc., Philippines as an Alternate Test Site for TC-Vos Testing

OP177FPZ

製造中

OP177FSZ

製造中

OP177FSZ-REEL

製造中

11 9, 2011

- 11_0182

arrow down

Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines

OP177FPZ

製造中

OP177GPZ

製造中

11 7, 2011

- 11_0189

arrow down

OP07 and OP177 Redesign of Vos Trims

OP177FPZ

製造中

OP177FSZ

製造中

OP177FSZ-REEL

製造中

OP177FSZ-REEL7

製造中

OP177GPZ

製造中

OP177GSZ

製造中

OP177GSZ-REEL

製造中

OP177GSZ-REEL7

製造中

8 19, 2009

- 07_0024

arrow down

Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

EVAL-OPAMP-1

EVAL-OPAMP-1 評価用ボード

zoom

EVAL-OPAMP-1

EVAL-OPAMP-1 評価用ボード

EVAL-OPAMP-1 評価用ボード

製品の詳細

汎用高精度オペアンプ評価用ボードは、目的のアプリケーションに合わせてさまざまな回路構成に対応するように設計および最適化されています。これらのボードはすべて RoHs に準拠しています。ピン数とパッケージに基づいて注文するボードを確認するには、以下を参照してください。

  • EVAL-PRAOPAMP-1KSZ(シングル 5 ピン SC70)KS-5
  • EVAL-PRAOPAMP-1RJZ(シングル 5 ピン SOT 23)RJ-5
  • EVAL-PRAOPAMP-1RMZ(シングル 8 ピン MSOP)RM-8
  • EVAL-PRAOPAMP-1RZ(シングル 8 ピン SOIC)R-8
ツールおよびシミュレーション

ツールおよびシミュレーション 5

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
