製品概要
機能と利点
- オフセット電圧:
- 25 μV max @ 25℃(Bグレード、8ピンSOIC、シングル/デュアル)
- 50 μV max @ 25℃(A グレード、8ピンSOIC、シングル/デュアル)
- 50 μV max @ 25℃(A グレード、14ピンSOIC、クワッド)
- オフセット電圧ドリフト:
- 0.25 μV/°C max (Bグレード、8ピンSOIC、シングル/デュアル)
- 0.55 μV/°C max (A グレード、8ピンSOIC、シングル/デュアル)
- 0.75 μV/°C max (A グレード、14ピンSOIC、クワッド)
- MSL1規定
- 低入力バイアス電流:1.0 nA(max)@TA = 25°C
- 低電圧ノイズ密度:6.9 nV/√Hz(typ)@f=1,000 Hz
- CMRR、PSRRおよびAV(オープン・ループ・ゲイン):120dB(min)
- 低電源電流:1アンプあたり400μA (typ)
- 広ゲイン帯域幅積:3.9 MHz@±5 V
- 両電源電圧動作:
- ±5 V ~ ±15 Vで仕様を規定
- ±2.5 V~±15 Vで動作可能
- ユニティ・ゲインで安定動作
- 位相反転なし
- 長期オフセット電圧ドリフト(10,000 時間):0.5uV typ
- 温度ヒステリシス:1uV typ
製品概要
シングルのADA4077-1、デュアルのADA4077-2、およびクワッドのADA4077-4は、極めて低いオフセット電圧およびドリフト、低入力バイアス電流、低ノイズおよび低消費電力を特長とするオペアンプです。出力は、1000pFを超える容量性負荷に対して外部補償なしで、安定です。
このアンプのアプリケーションとしては、センサー信号処理(熱電対、RTD、ストレン・ゲージなど)、プロセス制御のフロントエンド・アンプ、光/無線伝送システムの高精度ダイオード電力計測などがあります。ADA4077-1、ADA4077-2とADA4077-4は、商用電源/携帯用計測装置、高精度フィルタおよび電圧と電流の計測やレベル設定などにおいても有益です。
ADA4077-1/ ADA4077-2/ADA4077-4は、競合他社のアンプとは異なり、最も厳しいアセンブリ・プロセスに準拠するMSL1 定格を持ち、もっとも厳しい動作環境に対応するために−40°C~+125°Cの拡張工業用温度範囲で仕様が規定されています。
ADA4077-1とADA4077-2は8ピンSOICパッケージ(Bグレードも含む)と8ピンMSOPパッケージ(Aグレード品のみ)を採用しています。ADA4077-4は、14ピンTSSOPパッケージと14ピンSOICパッケージを採用しています。
アプリケーション
- プロセス制御フロントエンド・アンプ
- オプティカル・ネットワーク制御回路
- 計測機器
- 高精度センサーおよび制御
- 高精度フィルタ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

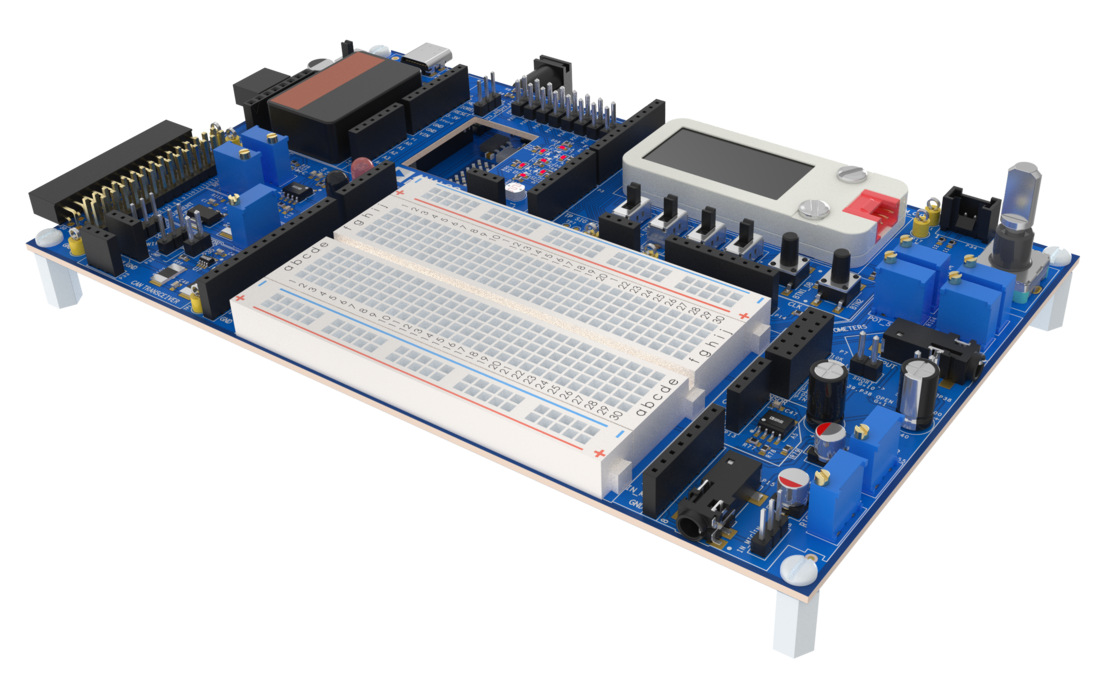

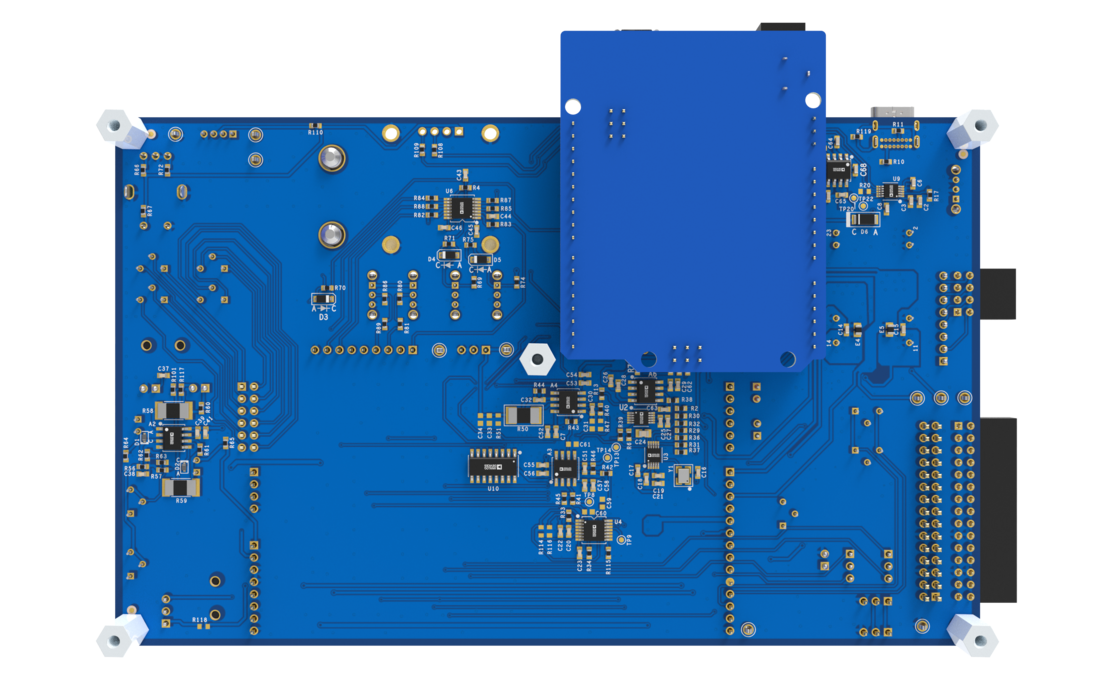

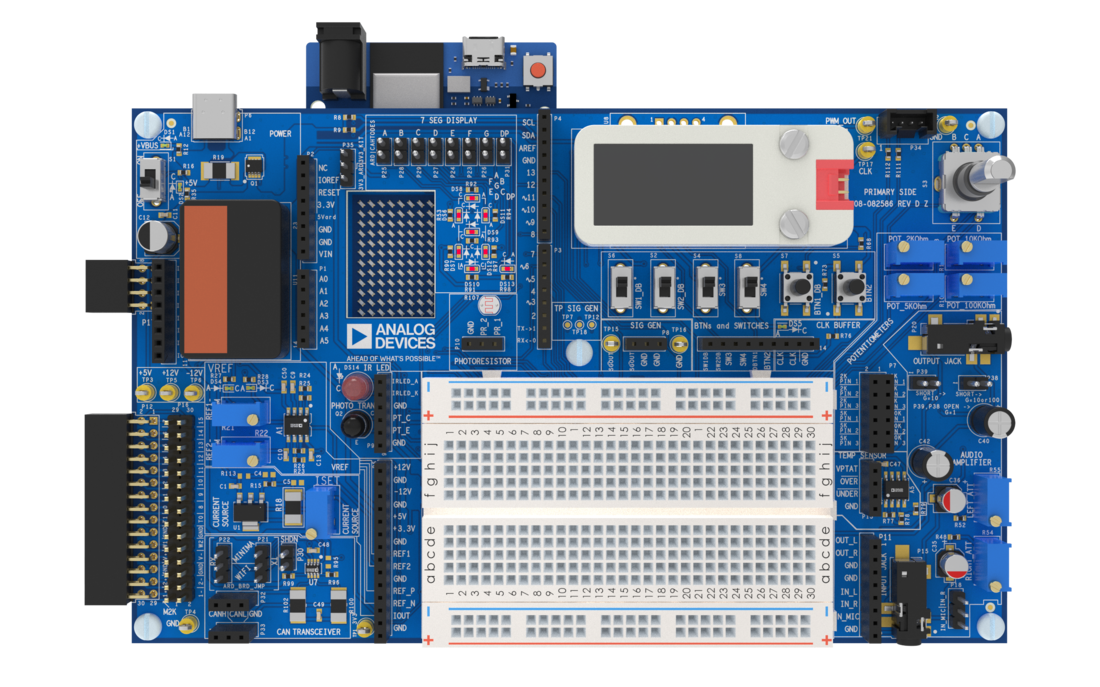

評価キット (1)
参考資料
-
OPアンプ大全1/2/2005
-
MT-052: Op Amp Noise Figure: Don't Be Misled2/14/2015PDF60 kB
-
MT-054: Precision Op Amps12/11/2008PDF57 kB
-
CN0390: 入力周波数 20 GHz ~ 37.5 GHzのRF自動ゲイン制御(AGC)回路 (Rev. 0)2/27/2017PDF1 M
-
アナログ・フロント・エンドを保護する方法、電子の悪さを食い止める1/1/2019
-
極めて精度の高いプログラマブル電圧源10/1/2017 アナログ・ダイアログ
-
新世代のSAR ADCを適用した シグナル・チェーンの設計、 高精度データ・アクイジションの課題を解消12/1/2016 アナログ・ダイアログ
-
オペアンプの過電圧保護回路――「外付け」と「内蔵」のどちらが優位か?5/1/2016 アナログ・ダイアログ
-
同期検波を活用し、微小信号を高精度に計測11/1/2014 アナログ・ダイアログ
-
MS-2066: Low Noise Signal Conditioning for Sensor-Based Circuits11/1/2010PDF425 kB
-
高精度、狭帯域幅のシグナル・チェーン向けソリューション6/15/2022
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

下記製品はLTspiceで使用することが出来ます。:
高精度ADC ドライバ・ツール
高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。

SPICE Models
設計ツール
このカリキュレータは、オペアンプ回路にどれだけ誤差が発生するか予測するために役立ちます。
アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。
フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様(電源電圧、フォトダイオード特性、帯域幅、必要な精度など)を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表(BOM)、SPICEネットリストなど、全ソリューションを確認することができます。

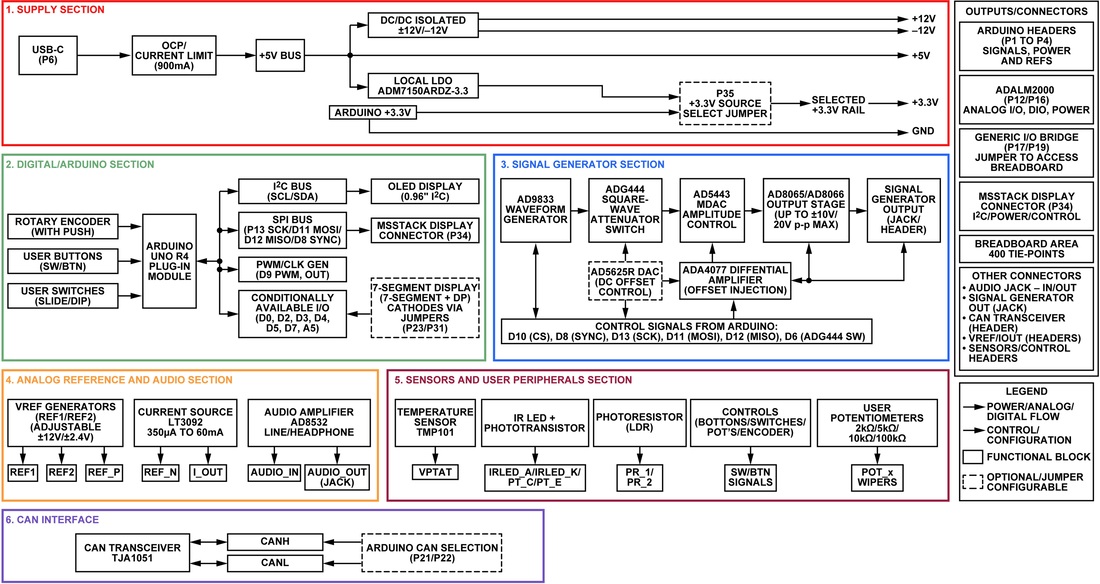

リファレンス・デザイン (1)
