製品概要

機能と利点

  • 低周波ノイズ（0.1Hz～10Hz）を素早く測定可能
  • 低電力、低ノイズ、ゼロドリフト・アンプを評価
  • 5ピンTSOTパッケージ、8ピンSOICパッケージ、8ピンMSOPパッケージに対応
  • ADALM2000アクティブ・ラーニング・モジュールに簡単に接続

製品概要

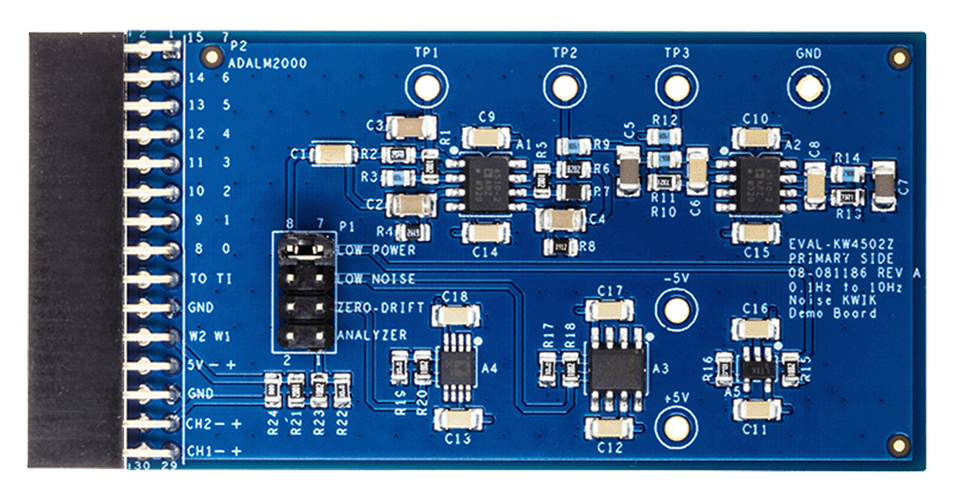

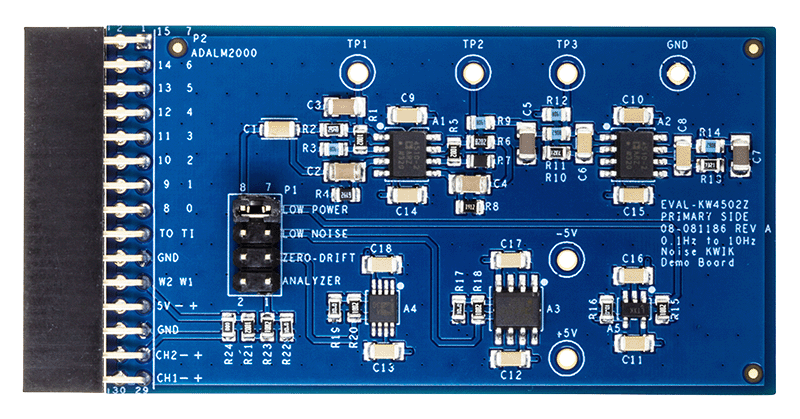

EVAL-KW4502Zは、（1）低消費電力オペアンプ、（2）低ノイズのバイポーラ・オペアンプ、（3）低ノイズのゼロドリフト・オペアンプという3種類の一般的なオペレーショナル・アンプリファイア（オペアンプ）の低周波ノイズを評価するためのデモ・ボードです。

EVAL-KW4502Zで使用されているADA4510-2は、デュアル・チャンネル、40V、高精度、低入力バイアス電流、低オフセット電圧、低オフセット電圧ドリフト、低ノイズのレールtoレール入出力オペレーショナル・アンプリファイアです。センシング、コンディショニング、出力駆動など、シグナル・チェーンのあらゆる段階で使用できます。特に重要な点は、ADALM2000アクティブ・ラーニング・モジュールから供給できる+/-5Vという低電圧電源で動作できることです。

EVAL-KW4502Zは、LT1782、ADA4077、ADA4522をそれぞれ薄型スモール・アウトライン・トランジスタ（TSOT）、標準スモール・アウトライン・パッケージ（SOIC）、小型スモール・アウトライン・パッケージ（MSOP）に収容します。

LT1782、ADA4077、ADA4522の詳細な仕様は、アナログ・デバイセズのウェブサイトで入手できます。
