製品概要

機能と利点

  • オフセット電圧:
    • 25 μV max @ 25℃(Bグレード、8ピンSOIC、シングル/デュアル)
    • 50 μV max @ 25℃(A グレード、8ピンSOIC、シングル/デュアル)
    • 50 μV max @ 25℃(A グレード、14ピンSOIC、クワッド)
  • オフセット電圧ドリフト:
    • 0.25 μV/°C max (Bグレード、8ピンSOIC、シングル/デュアル)
    • 0.55 μV/°C max (A グレード、8ピンSOIC、シングル/デュアル)
    • 0.75 μV/°C max (A グレード、14ピンSOIC、クワッド)
  • MSL1規定
  • 低入力バイアス電流:1nA(max)@TA = 25°C
  • 低電圧ノイズ密度:6.9 nV/√Hz(typ)@f=1,000 Hz
  • CMRR、PSRRおよびAV(オープン・ループ・ゲイン):120dB(min)
  • 低電源電流:1アンプあたり400μA (typ)
  • 広ゲイン帯域幅積:3.9 MHz@±5 V
  • 両電源電圧動作:
    • ±5 V ~ ±15 V で仕様を規定
    • ±2.5 V~±15 Vで動作可能
  • ユニティ・ゲインで安定動作
  • 位相反転なし
  • 長期オフセット電圧ドリフト(10,000 時間):0.5uV typ
  • 温度ヒステリシス:1uV typ


製品概要

シングルのADA4077-1、デュアルのADA4077-2、およびクワッドのADA4077-4は、極めて低いオフセット電圧およびドリフト、低入力バイアス電流、低ノイズおよび低消費電力を特長としています。出力は、1000pFを超える容量性負荷に対して外部補償なしで、安定です。

このアンプのアプリケーションとしては、センサー信号処理(熱電対、RTD、ストレン・ゲージなど)、プロセス制御のフロントエンド・アンプ、光無線伝送システムの高精度ダイオード電力計測などがあります。ADA4077-1、ADA4077-2とADA4077-4は、ラインのパワー、携帯用計測装置、高精度フィルタおよび電圧と電流の計測やレベル設定などにおいても有益です。

ADA4077-1/ ADA4077-2/ADA4077-4は、競合他社のアンプとは異なり、最も厳しいアセンブリ・プロセスに準拠するMSL1 定格を持ち、もっとも厳しい動作環境に対応するために−40°C~+125°Cの拡張工業用温度範囲で仕様が規定されています。

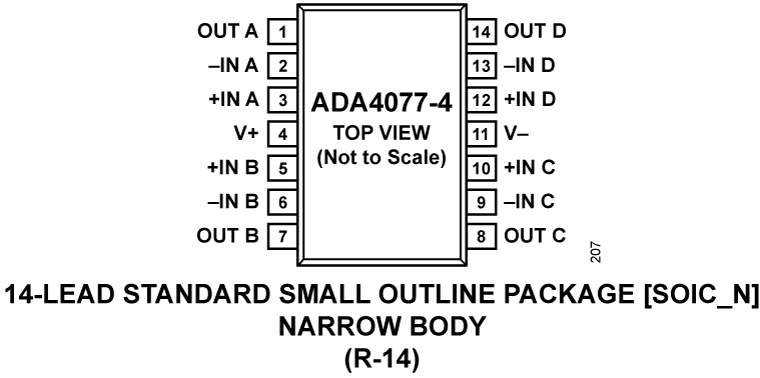

ADA4077-1とADA4077-2は8ピンSOICパッケージ(Bグレードも含む)と8ピンMSOPパッケージ(Aグレード品のみ)を採用しています。ADA4077-4は、14ピンTSSOPパッケージと14ピンSOICパッケージを採用しています。

アプリケーション

  • プロセス制御フロントエンド・アンプ
  • 無線ベース・ステーションの制御回路
  • オプティカル・ネットワーク制御回路
  • 計測機器
  • センサーおよび制御:熱電対、RTD、ストレイン・ブリッジ、シャント電流計測
  • 高精度フィルタ
