製品概要

機能と利点

  • スレッショールド:400mV±1.5%
  • 電源電圧範囲:1.7~5.5V
  • 低い静止電流:6.5μA(typ)
  • グラウンドを含む入力電圧範囲
  • 内部ヒステリシス:8.9mV(typ)
  • 低い入力バイアス電流:±10nA(max)imum
  • オープン・ドレイン出力
  • ワイヤードAND接続に対応
  • 入力極性:1つの反転と1つの非反転nverting
  • 薄型(1mm)のTSOTパッケージ
  • LT6700-1の置換品

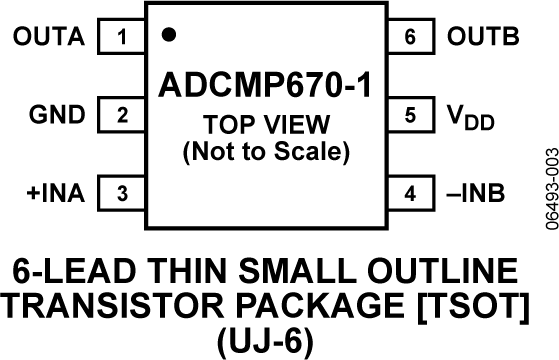

製品概要

ADCMP670は、低消費電力で高精度のコンパレータ2個と電圧リファレンス回路を6ピンTSOTパッケージの中に構成しています。内部の400mV出力電圧リファレンスは、低電圧の電源をモニタできます。1.7~5.5Vの電源電圧で動作し、消費電流がわずか6.5μA(typ)であるため、低消費電力システムのモニタリングおよび携帯型機器のアプリケーションに最適です。ヒステリシスがコンパレータ内部に組み込まれています。コンパレータの出力はオープン・ドレインであり、出力を5.5Vまでの任意の電圧にプルアップできます。出力段は動作温度範囲内で5mAを超える電流シンク能力を備えることが保証されています。

ADCMP670は現在、ADCMP670-1の1モデルがあります。このモデルは1つの反転入力と1つの非反転入力を備えているため、ウィンドウ・コンパレータに適しています。このデバイスは携帯型機器、商用、工業用、自動車のアプリケーションに適しています。

アプリケーション

  • リチウムイオン電池のモニタリング
  • 携帯型機器アプリケーション
  • 携帯型計測器
  • ウィンドウ・コンパレータ
  • LED/リレーの駆動
  • 光アイソレータの駆動
  • 制御システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
