AD628

製造中

ディファレンス・アンプ、高コモン・モード電圧、プログラマブル・ゲイン

データシート (Rev. G)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • ±120Vコモン・モード電圧範囲＠VS＝±15V
  • ゲイン範囲：0.1～100
  • 動作温度範囲：－40℃～＋85℃
  • 供給電圧範囲
    両電源：±2.25V～±18V
    単電源：4.5V～36V
  • 優れたACとDC特性
  • オフセットの温度安定性
    RTI：10μV/℃（max）
  • オフセット：±1.5mV（max）
  • CMRR RTI：75dB（min）＠DC～500Hz、G＝＋1

AD628は優れたDC性能と幅広い周波数レンジでの高いコモン・モード除去性能を兼ね備えた、高精度の計装アンプです。高電圧のスケーリングに使用すると、単電源動作のA/Dコンバータ用プリアンプとして、標準の制御電圧または電流を簡単に変換できます。広帯域フィードバック・ループが採用されているので、Σ-Δ型A/Dコンバータのコンデンサの充電によって発生する歪みの影響が最小限に抑えられます。

リファレンス・ピン（VREF）は、バイポーラ信号をシフトしたユニポーラ信号に変換するのに必要なDCオフセットをかけます。AD628は+5V、+10V、±5V、±10Vおよび4mA～20mAの入力信号を、単電源動作のA/Dコンバータの入力レンジ内のシングルエンド出力に変換します。

AD628は、±120Vの入力コモン・モードおよび差動モードの動作レンジに対応します。このデバイスはコモン・モード入力インピーダンスが高いので、シャント抵抗にかかる高電圧の測定に最適です。バッファアンプの反転入力を利用して、リモート・ケルビン接続を行うことができます。

高精度の10kΩ抵抗を外部ピンに接続すると、ローパス・フィルタが形成されるか、または大きな差動入力信号を分圧減衰させることができます。また、1個のコンデンサを付加するだけで、ローパス・フィルタが構成されます。

アプリケーション

  • 高電圧電流シャント・センシング
  • プログラマブル・ロジック・コントローラ
  • アナログ入力フロントエンド信号処理：+5V、+10V、±5V、±10Vおよび4mA～20mA
  • センサー信号調整
  • 電源モニタリング
  • 電気油圧制御
  • モータ制御

    •
    AD628
    ディファレンス・アンプ、高コモン・モード電圧、プログラマブル・ゲイン

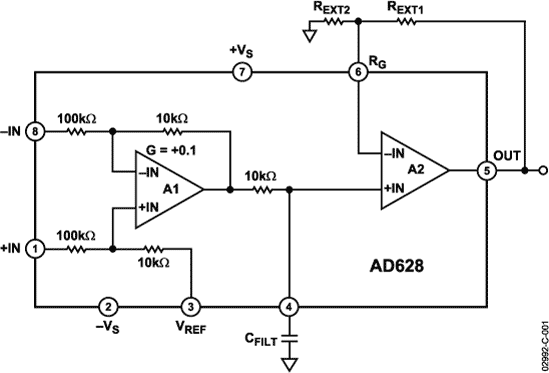

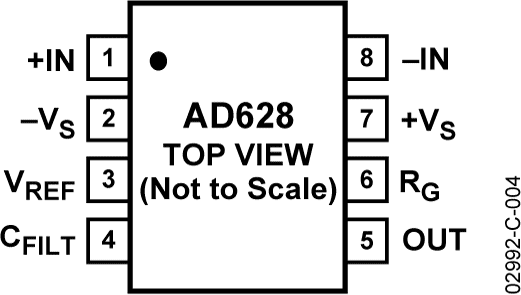

    AD628-fbl AD628-pc
