製品概要
機能と利点
- 通電中のバックプレーンに対する安全なボードの抜き挿しを実現
- 3.15 ~ 16.5 Vの電源電圧を制御
- 高精度の電流検出アンプ
- 高精度の電圧入力
- 電流/電圧読出し用の 12 ビット ADC
- 外付け N チャンネル FET 用のチャージ・ポンプ式ゲート駆動
- 回路ブレーカによる調整可能なアナログ電流制限
- 詳細についてはデータシートを参照してください
製品概要
ADM1178は、ホットスワップ・コントローラと電流検出アンプを統合したデバイスです。電流検出アンプは、I2Cインターフェースを介して通信を行う内部12ビットA/Dコンバータ(ADC)を使用して、電流と電圧のデジタル・モニタリングを実行します。
内部の電流検出アンプは、VCCとSENSEの各ピンを通して、パワー経路のセンス抵抗の両端電圧を検出します。
ADM1178は、パワー経路に外付けされるNチャンネルFETのゲート電圧をGATEピンで制御して、センス抵抗を通過する電流を制限します。センス電圧(したがって突入電流)は、事前に設定された最大値よりも低く維持されます。
ADM1178は、最大電流が流れる時間を制限することによって、外部FETを保護します。この電流制限の持続時間は、TIMERピンに接続されるコンデンサの選択によって設定します。ADM1178はさらに、ホットスワップ・イベントの終了時に発生する可能性のある過電流イベントからの保護も行います。短絡イベントの発生時には、センス抵抗を通過する電流が過電流トリップ・スレッショールドを超えるため、FETはGATEピンのプルダウンによって即時にオフにスイッチされます。
12ビットのADコンバータは検出抵抗の電流を測定します。同時にVCCピンの供給電圧も測定します。ADコンバータでの電流読み出しがプログラムした制限スレショールドを越えた時トリガするように、アラート出力を設定できます。
業界標準のI2CインターフェースによってADコンバータからの電流と電圧を読み出すことができます。計測はI2Cのコマンドによって開始されます。これに変わってADコンバータは連続動作も可能で、必要に応じて最新の変換データを読み出すことができます。ADRピンを接続する方法によって、最大4個までのI2Cアドレスを設定できます。

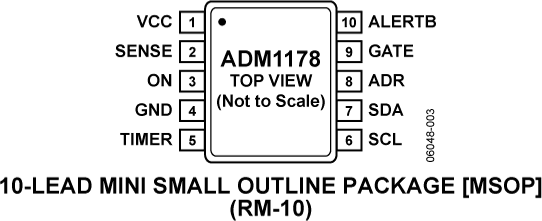

ADM1178は10ピンのMSOPパッケージで供給されます。
アプリケーション- パワー・モニタリング/パワー見積り
- 電話交換局用装置
- 通信およびデータ通信装置
- PC/サーバ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
