ADCMP350

コンパレータ&0.6V電圧リファレンス、オープン・ドレインのアクティブ・ロー出力付き、4ピンSC70パッケージ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$0.48
特長
  • 0.6Vのリファレンスを内蔵したコンパレータ
  • 出力段:
    オープン・ドレイン、アクティブ・ロー(ADCMP350)
    オープン・ドレイン、アクティブ・ハイ(ADCMP354)
    プッシュプル、アクティブ・ハイ(ADCMP356)
  • 高電圧(最大22V)の入力VIN、オープン・ドレイン出力ピン
  • 低消費電力:10µA
  • 入力バイアス電流:10nA
  • ヒステリシス:15mV
  • 伝搬遅延:5µs
  • -40~+125℃の温度範囲にわたって仕様規定
  • 4ピンSC70パッケージを採用

製品概要
show more Icon

ADCMP350/ADCMP354/ADCMP356は、汎用目的のアプリケーションで使うことのできる、コンパレータとリファレンス回路です。高電圧の入力と出力構造は、全てのデバイスの入力は最大22Vまでの電圧が可能で、出力はオープン・ドレインとなっています。-40~+125℃にわたっての温度範囲で高い性能を持つため、車載やその他の温度に厳しいアプリケーションにも適しています。また、低消費電力とスペース効率の良いSC70パッケージのため、バッテリ駆動のポータブル機器にも最適です。

アプリケーション

  • 電圧検出
  • マイクロプロセッサ・システム
  • コンピュータ
  • バッテリ・モニタ
  • インテリジェント計測機器
  • ポータブル機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$0.48

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADCMP350YKSZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 26, 2010

- 10_0008

Halogen Free Material Change for SC_70 Products

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 26, 2010

- 10_0008

arrow down

Halogen Free Material Change for SC_70 Products

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

リファレンス・デザイン

リファレンス・デザイン 2

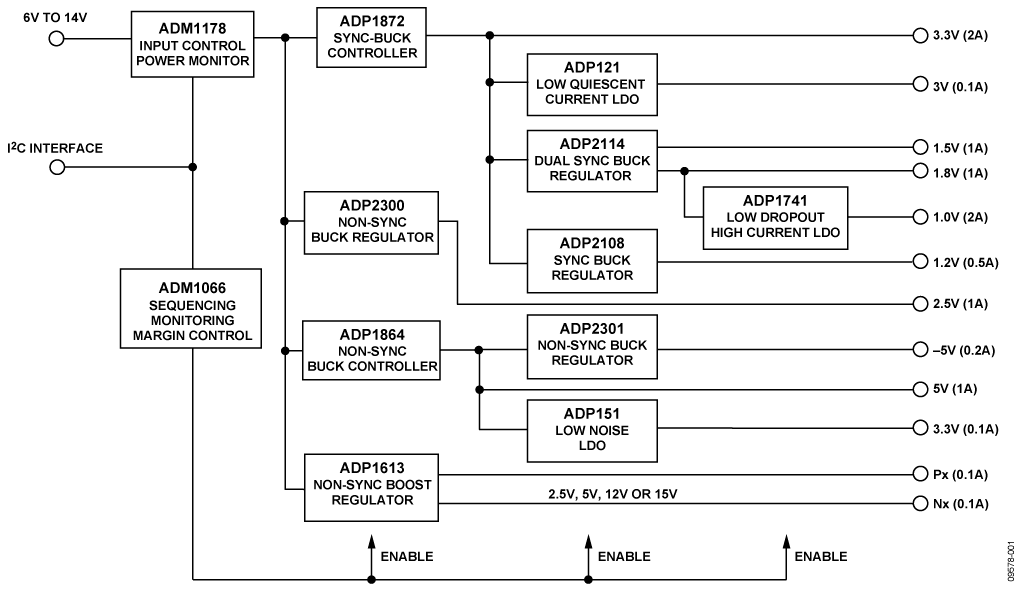

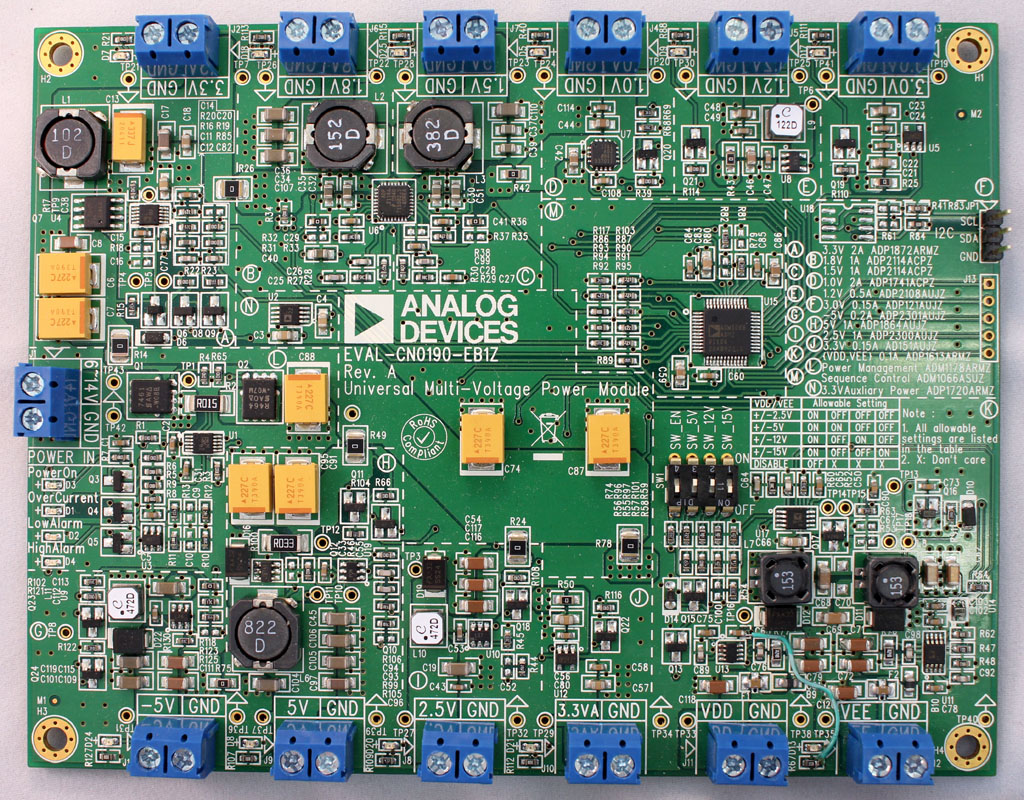

堅牢な、6 V ~14 V入力、多電圧、高効率、25Wユニバーサル電源モジュール ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0190

堅牢な、6 V ~14 V入力、多電圧、高効率、25Wユニバーサル電源モジュール ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0190

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
堅牢な、6 V ~14 V入力、多電圧、高効率、25Wユニバーサル電源モジュール ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • 12種類の電源レールと出力電流
  • 過大電圧、過大電流の検出と保護
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

3649 kB

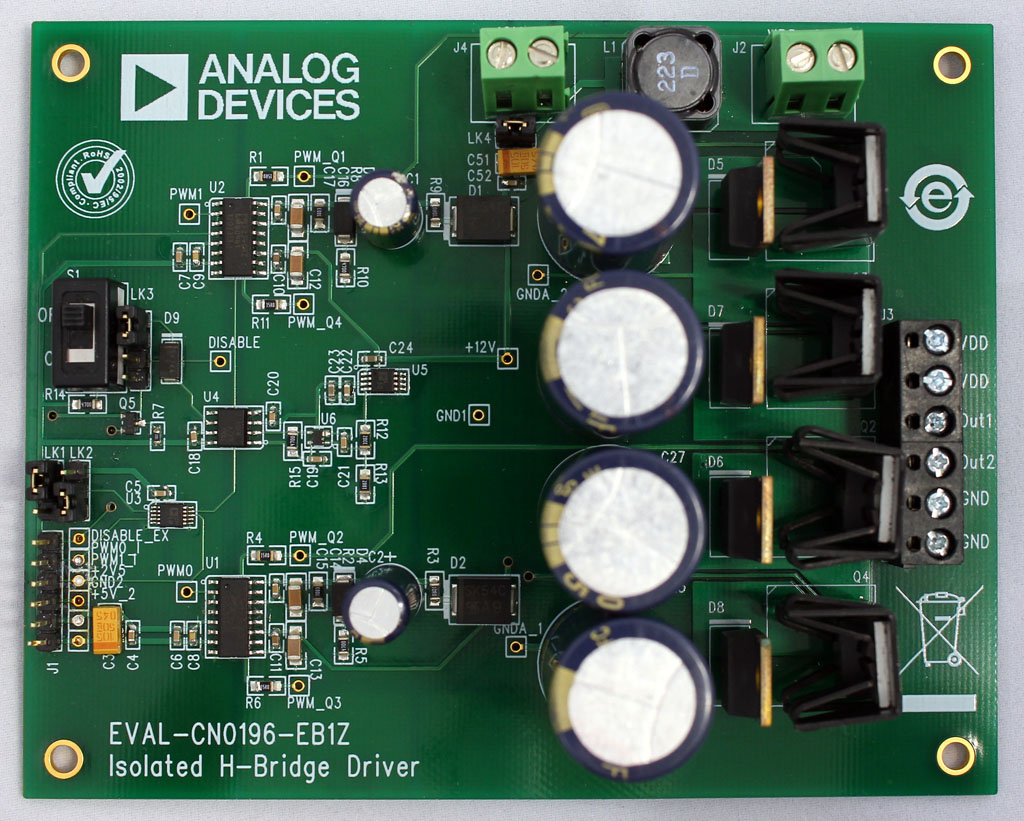

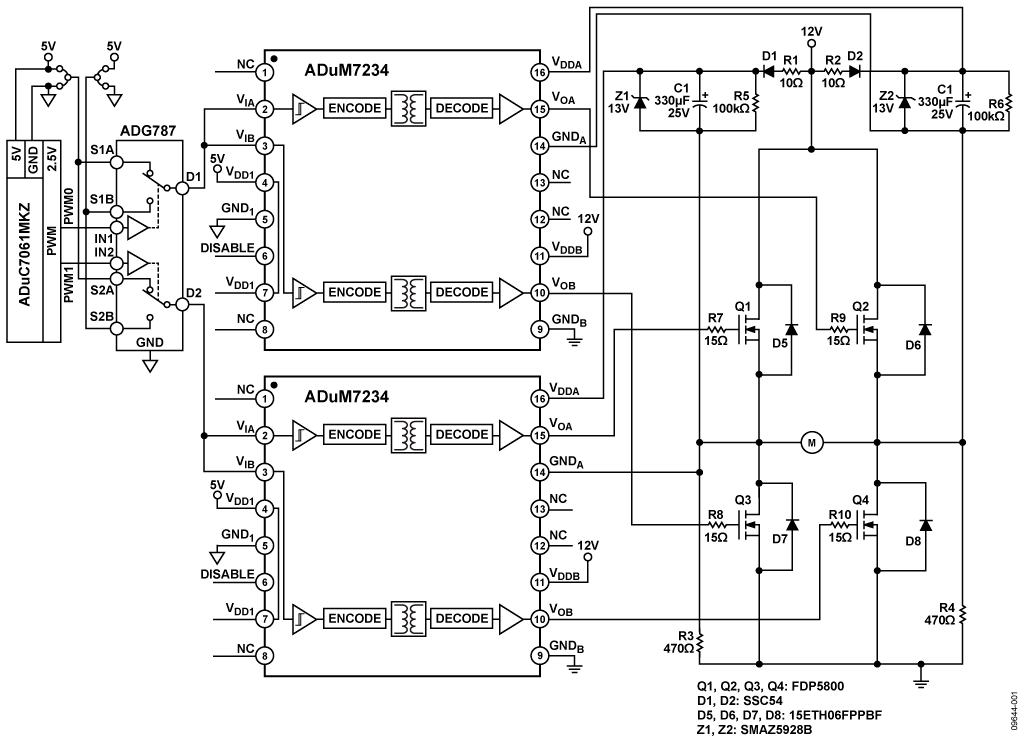

絶縁型ハーフ・ブリッジ・ドライバを使用する H ブリッジ・ドライバ回路 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0196

絶縁型ハーフ・ブリッジ・ドライバを使用する H ブリッジ・ドライバ回路 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0196

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
絶縁型ハーフ・ブリッジ・ドライバを使用する H ブリッジ・ドライバ回路 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • High power MOSFETS
  • Galvantic isolation between control and power
  • H-bridge driving circuit
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

1439 kB
