ADUC7126

高精度アナログ・マイクロコントローラ、12ビット・アナログI/O、大容量メモリ、強化IRQハンドラー付ARM7TDMI®MCU内蔵

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$8.14
特長
アナログ I/O
  • マルチ・チャンネル;12ビット
  • 1 MSPSのA/Dコンバータ:最大16チャンネル
  • 完全差動とシングルエンド・モード
  • アナログ入力範囲:0V~VREF
  • 12ビット電圧出力DAコンバータ
  • 最大4DAC出力が可能
  • リファレンス電圧内蔵
  • 温度センサー(±3°C)内蔵
  • 電圧コンパレータ内蔵
マイクロコントローラ
  • RISCアーキテクチャの16/32ビットARM7TDMIコアを採用
  • JTAGポートがコードのダウンロードとデバッグをサポート
クロッキング・オプション
  • トリミングされた内蔵発振器(±3%)
  • 外付け時計用水晶をサポート
  • 外部クロック源:最大44MHz

製品概要
show more Icon

ADuC7126は、高性能マルチ・チャンネルADC、16ビット/32ビットMCU、フラッシュ/EEメモリをシングル・チップに完全集積した、1MSPSの12ビット・データ・アクイジション・システムです。A/Dコンバータは最大12チャンネルのシングルエンド入力を備えています。さらに2入力が可能ですが、2つのDAC出力ピンでマルチプレクスされることになります。ADCはシングルエンドまたは差動入力モードで動作することができます。ADCの入力電圧範囲は0V~VREFです。

低ドリフトのバンドギャップ・リファレンス、温度センサーおよび電圧コンパレータがADCの周辺セットとして用意されています。DACの出力範囲は、3つの電圧範囲のうちの1つをプログラムできます。DAC出力は斬新な機能を備えており、ウオッチドッグまたはソフトウェア・リセット・シーケンスの期間は出力電圧を保持することが可能となっています。デバイスはオンチップの発振器で動作し、PLLによって最大41.78MHzの高周波クロックが内部で作られます。このクロックはプログラマブルなクロック分周器を介して分配され、この分周器からMCUコア・クロック動作周波数が生成されます。マイクロコントローラのコアはARM7TDMI®、16/32ビットRISCマシーンで、最大ピーク・パフォーマンス41MIPSを提供します。32kBのSRAMと126kBの不揮発性フラッシュ/EEメモリが内蔵されています。ARM7TDMIコアは全てのメモリとレジスタをシングル・リニア・アレイとして見渡します。

内蔵ファームウェアは、UARTシリアル・インターフェース・ポートを介したインサーキット・ダウンロードをサポートし、さらにJTAGインターフェースを介した非侵害型エミュレーションもサポートしています。これらの機能は、このMicroConverter®ファミリーをサポートしている低価格のQuickStart™開発システムに組込まれています。

この製品は、6個の出力信号を持った16ビットPWMも含んでいます。通信目的として、この製品は2つのI2Cチャンネルを備えており、個々にマスターあるいはスレーブ・モードとして構成することができます。マスターおよびスレーブ・モードの両者をサポートするSPIインターフェースも用意されています。さらに2つのUARTチャンネルも提供されます。各UARTは、受信及び送信バッファを持つ16ビットのFIFOとして構成できます。

この製品は2.7V~3.6Vで動作し、-40℃~+125℃の温度範囲にわたって仕様規定されています。41.78MHzで動作する場合の消費電力は120mW(typ)です。ADuC7124は64ピンLFCSPパッケージを採用しています。

アプリケーション

  • 工業用制御、オートメーション・システム
  • スマート・センサー、高精度計測器
  • ベース・ステーション・システム、オプティカル・ネットワーキング
  • 患者監視モニタ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$8.14

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUC7126BSTZ126
  • HTML
  • HTML
ADUC7126BSTZ126-RL
  • HTML
  • HTML
ADUC7126BSTZ126I
  • HTML
  • HTML
ADUC7126BSTZ126IRL
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 7, 2014

- 14_0163

Data Sheet & Silicon Anomaly Sheet updates for ADuC7023, ADuC7121, ADuC7122, ADuC7124/6, ADuC7060/61, ADuCM360/1, ADuCM350 product

ADUC7126BSTZ126

製造中

ADUC7126BSTZ126-RL

製造中

ADUC7126BSTZ126I

製造中

ADUC7126BSTZ126IRL

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 7, 2014

- 14_0163

arrow down

Data Sheet & Silicon Anomaly Sheet updates for ADuC7023, ADuC7121, ADuC7122, ADuC7124/6, ADuC7060/61, ADuCM360/1, ADuCM350 product

ADUC7126BSTZ126

製造中

ADUC7126BSTZ126-RL

製造中

ADUC7126BSTZ126I

製造中

ADUC7126BSTZ126IRL

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

EVAL-ADUC7126

ADuC7126 QuickStart Plus Development System

zoom

EVAL-ADUC7126

ADuC7126 QuickStart Plus Development System

ADuC7126 QuickStart Plus Development System

製品の詳細

The ADuC7126 is a fully integrated, 1 MSPS, 12-bit data acquisition system incorporating high performance multichannel ADCs, 16-bit/32-bit MCUs, and Flash/EE memory on a single chip.


The QuickStart Plus Kits for the ADuC7126 Precision Analog Microcontrollers feature debug via UART and an assembly & C-source debugging environment. In addition the QuickStart Plus Kit allows true non-intrusive JTAG emulation. These kits are intended for any new users who want to have a comprehensive hardware development environment.

リファレンス・デザイン

リファレンス・デザイン 1

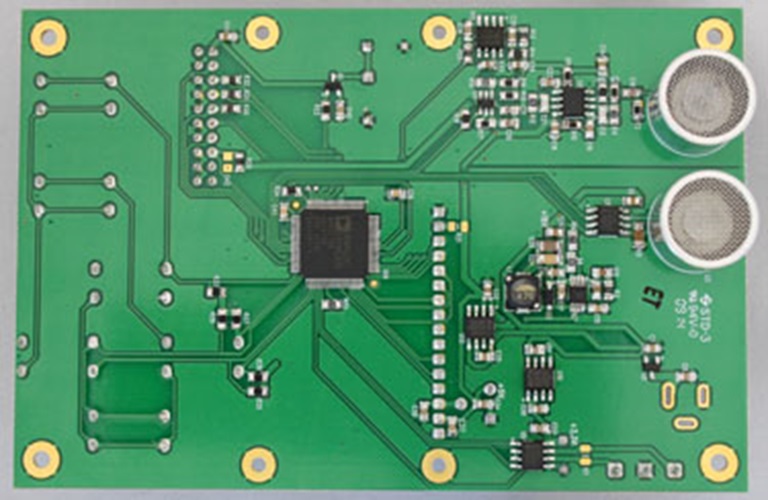

Ultrasonic Distance Sensor
