AD8692

オペアンプ、低価格、高性能、単電源、CMOS

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$0.81

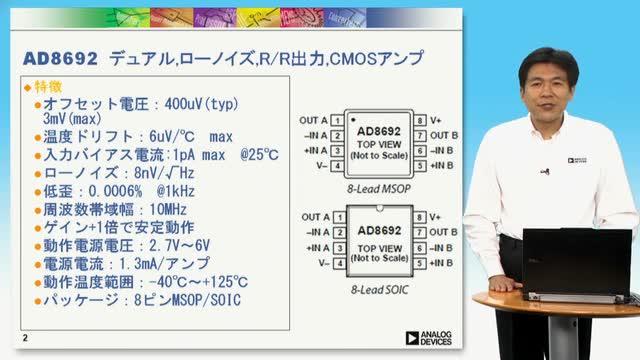

特長
  • 低いオフセット電圧:400µV(代表値)
  • 低いオフセット電圧ドリフト:6μV/℃(max)(AD8692/AD8694)
  • きわめて低い入力バイアス電流:1pA(max)
  • 車載アプリケーション向けの品質評価済み
  • 低ノイズ:8nV/√Hz
  • 低い歪み:0.0006%
  • 広帯域幅:10MHz
  • ユニティ・ゲイン安定動作
  • 単電源動作:2.7~6V
製品概要
show more Icon

新規設計での推奨製品:

  • ADA4691-2 :より低パワー/低ノイズ、より小型パッケージ

AD8691(シングル)とAD8692(デュアル)およびAD8694(クワッド)は、低いオフセット電圧と低い入力電圧、電流ノイズ、広い信号帯域幅を備えた低価格、レールtoレール出力の単電源アンプです。 低オフセット、低ノイズ、きわめて低い入力バイアス電流、高速性能を兼ね備えているため、広範なアプリケーションに利用できます。フィルタ、積分器、フォトダイオード・アンプ、高インピーダンス・センサーのすべてにおいて、こうした性能の組み合わせを最大限活用できます。 広い帯域幅と低歪みの性能は、オーディオやその他のACアプリケーションにも適しています。

これらのアンプのアプリケーションには、PA制御、レーザ・ダイオード制御ループ、携帯用およびループ電源動作の計測器、携帯機器用のオーディオ・アンプ、ASICの入力および出力アンプがあります。

AD8691はSC70とTSOTという小型のパッケージ・オプションがあり、センサーのすぐ近くに配置できるため、外部ノイズの混入を低減できます。

AD8691とAD8692は、-40~+125℃の拡張工業用温度範囲(3)で仕様が規定されています。AD8691は、5ピンのSC70およびTSOTパッケージで提供しています。AD8692には、8ピンMSOPと狭体型の8ピンSOIC表面実装パッケージがあります。クワッドのAD8694は14ピンTSSOPおよび14ピンSOICパッケージで供給されています。車載グレード品に関してはオーダリング・ガイドを参照してください。

アプリケーション

  • フォトダイオード・アンプ
  • バッテリ駆動の計測機器
  • 医療機器
  • 多極フィルタ
  • センサー
  • 携帯用オーディオ機器
  • 質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    製品モデル 6
    1Ku当たりの価格 最低価格:$0.81

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    ドキュメント

    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    AD8692ARMZ-R7
    • HTML
    • HTML
    AD8692ARMZ-REEL
    • HTML
    • HTML
    AD8692ARZ
    • HTML
    • HTML
    AD8692ARZ-REEL
    • HTML
    • HTML
    AD8692ARZ-REEL7
    • HTML
    • HTML
    AD8692WARMZ-REEL
    • HTML
    • HTML

    モデルでフィルタ

    reset

    絞り込み条件をリセット

    製品モデル

    製品ライフサイクル

    PCN

    5 8, 2023

    - 23_0068

    Qualification of Alternate Wafer Fab Site at ADI Limerick for 0.6um CMOS Amplifier Product

    AD8692ARMZ-R7

    製造中

    AD8692ARMZ-REEL

    製造中

    AD8692ARZ

    製造中

    AD8692ARZ-REEL

    製造中

    AD8692ARZ-REEL7

    製造中

    AD8692WARMZ-REEL

    製造中

    5 15, 2012

    - 10_0006

    Halogen Free Material Change for mini SOIC Products

    AD8692ARMZ-R7

    製造中

    AD8692ARMZ-REEL

    製造中

    AD8692WARMZ-REEL

    製造中

    8 19, 2009

    - 07_0024

    Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad

    AD8692ARMZ-R7

    製造中

    AD8692ARMZ-REEL

    製造中

    AD8692ARZ

    製造中

    AD8692ARZ-REEL

    製造中

    AD8692ARZ-REEL7

    製造中

    11 23, 2010

    - 10_0004

    Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor

    AD8692ARZ

    製造中

    AD8692ARZ-REEL

    製造中

    AD8692ARZ-REEL7

    製造中

    モデルでフィルタ

    reset

    絞り込み条件をリセット

    製品モデル

    製品ライフサイクル

    PCN

    5 8, 2023

    - 23_0068

    arrow down

    Qualification of Alternate Wafer Fab Site at ADI Limerick for 0.6um CMOS Amplifier Product

    AD8692ARMZ-R7

    製造中

    AD8692ARMZ-REEL

    製造中

    AD8692ARZ

    製造中

    AD8692ARZ-REEL

    製造中

    AD8692ARZ-REEL7

    製造中

    AD8692WARMZ-REEL

    製造中

    5 15, 2012

    - 10_0006

    arrow down

    Halogen Free Material Change for mini SOIC Products

    AD8692ARMZ-R7

    製造中

    AD8692ARMZ-REEL

    製造中

    AD8692WARMZ-REEL

    製造中

    8 19, 2009

    - 07_0024

    arrow down

    Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad

    AD8692ARMZ-R7

    製造中

    AD8692ARMZ-REEL

    製造中

    AD8692ARZ

    製造中

    AD8692ARZ-REEL

    製造中

    AD8692ARZ-REEL7

    製造中

    11 23, 2010

    - 10_0004

    arrow down

    Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor

    AD8692ARZ

    製造中

    AD8692ARZ-REEL

    製造中

    AD8692ARZ-REEL7

    製造中

    ソフトウェアおよび製品のエコシステム

    ソフトウェアおよび製品のエコシステム

    評価用キット

    評価用キット 1

    reference details image

    EVAL-OPAMP-2

    EVAL-OPAMP-2評価用ボード

    zoom

    EVAL-OPAMP-2

    EVAL-OPAMP-2評価用ボード

    EVAL-OPAMP-2評価用ボード

    製品の詳細

    汎用高精度オペアンプ評価用ボードは、目的のアプリケーションに合わせて様々な回路構成に対応するように設計および最適化されています。これらのボードはすべてRoHsに準拠しています。ピン数とパッケージに基づいて注文するボードを確認するには、以下を参照してください。

    • EVAL-PRAOPAMP-2CPZ(デュアル8ピンLFCSP)CP-8
    • EVAL-PRAOPAMP-2RMZ(デュアル8ピンMSOP)RM-8
    • EVAL-PRAOPAMP-2RZ(デュアル8ピンSOIC)R-8

    ツールおよびシミュレーション

    ツールおよびシミュレーション 3

    リファレンス・デザイン

    リファレンス・デザイン 2

    Ultrasonic Distance Sensor

    超音波距離測定回路※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

    zoomopens a dialog

    cn0343

    超音波距離測定回路※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

    cn0343

    Circuits from the Lab®

    tooltip Info:Circuits from the Lab®
    超音波距離測定回路※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

    機能と利点

    • 完全自立型の距離センサー
    • 測定範囲は50cm~10m
    • 分解能は約2cm
    • 最小限PCB使用量
    詳細なリファレンス・デザインを表示 external link

    設計および組み込みツール

    pdf icon

    zip

    1862 kB

    10ビット~16ビット分解能の 高性能レゾルバ/デジタル・コンバータ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

    zoomopens a dialog

    CN0276

    10ビット~16ビット分解能の 高性能レゾルバ/デジタル・コンバータ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

    CN0276

    Circuits from the Lab®

    tooltip Info:Circuits from the Lab®
    10ビット~16ビット分解能の 高性能レゾルバ/デジタル・コンバータ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

    機能と利点

    • 10ビット~16ビット分解能のレゾルバ/デジタル・コンバータ
    • 高電圧駆動と低電圧駆動のオプション
    • 3125rpsの最大トラッキング・レート
    詳細なリファレンス・デザインを表示 external link
