LT1965

新規設計に推奨

1.1A、低ノイズ、低ドロップアウト・リニア・レギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 出力電流：1.1A
  • ドロップアウト電圧：310mV
  • 低ノイズ：40μVRMS（10Hz～100kHz）
  • 静止電流：500μA（可変バージョン）
  • 広い入力電圧範囲：1.8V～20V
  • 保護ダイオード不要
  • ドロップアウト時の静止電流を制御
  • 可変出力電圧：1.20V～19.5V
  • 固定出力電圧：1.5V、1.8V、2.5V、3.3V
  • シャットダウン時の静止電流：<1μA
  • 10μFの出力コンデンサで安定
  • セラミック・コンデンサまたはタンタル・コンデンサで安定
  • バッテリ逆接続保護
  • 逆電流なし
  • フォールドバック特性の電流制限保護
  • 熱制限
  • 5ピンTO-220、DD-PAK、熱特性が改善された8ピンMSOPおよび8ピン3mm×3mm DFNパッケージ

LT1965シリーズは、低ノイズ、低ドロップアウトのリニア・レギュレータです。このデバイスは1.1Aの出力電流を供給し、標準的なドロップアウト電圧は310mVです。可変バージョンでは、動作時の静止電流は500μAで、シャットダウン時は1μA未満に減少します。静止電流は十分に制御されているので、他の多くのレギュレータのようにドロップアウト時に増加することはありません。LT1965レギュレータは出力ノイズが非常に小さいので、影響を受けやすいRFやDSPの電源アプリケーションに最適です。

出力電圧範囲は1.20V～19.5Vです。LT1965レギュレータは10μFの小さな出力コンデンサで安定します。内部保護回路は、バッテリ逆接続保護、フォールドバック特性の電流制限、熱制限、逆電流保護の各回路を内蔵しています。LT1965シリーズには、1.5V、1.8V、2.5V、3.3Vの固定出力電圧デバイスと、リファレンス電圧が1.20Vの可変デバイスがあります。パッケージは、5ピンTO-220、5ピンDD-PAK、熱特性が改善された8ピンMSOP、高さの低い（0.75mm）8ピン3mm×3mm DFNを供給可能です。


アプリケーション

  • ロジック電源
  • スイッチング電源のポスト・レギュレータ
  • 低ノイズの計測装置
LT1965
1.1A、低ノイズ、低ドロップアウト・リニア・レギュレータ
3.3V to 2.5V Regulator Dropout Voltage Product Package 1 Product Package 2 Product Package 3 Product Package 4
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
リニア・レギュレータ 1
LT3080
新規設計に推奨 抵抗1本で調整可能な1.1A、低損失レギュレータ
保護スイッチ ＆ コントローラ 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT1965
  • LT1965-1.5
  • LT1965-1.8
  • LT1965-2.5
  • LT1965-3.3
  • LT1965B
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC1172A

LT1965EDD Demo Board | Low Noise, Low Dropout Linear Regulator, 2.3V ≤ VIN ≤ 20V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V @ 1.1A

今すぐ購入 詳細を表示

製品詳細

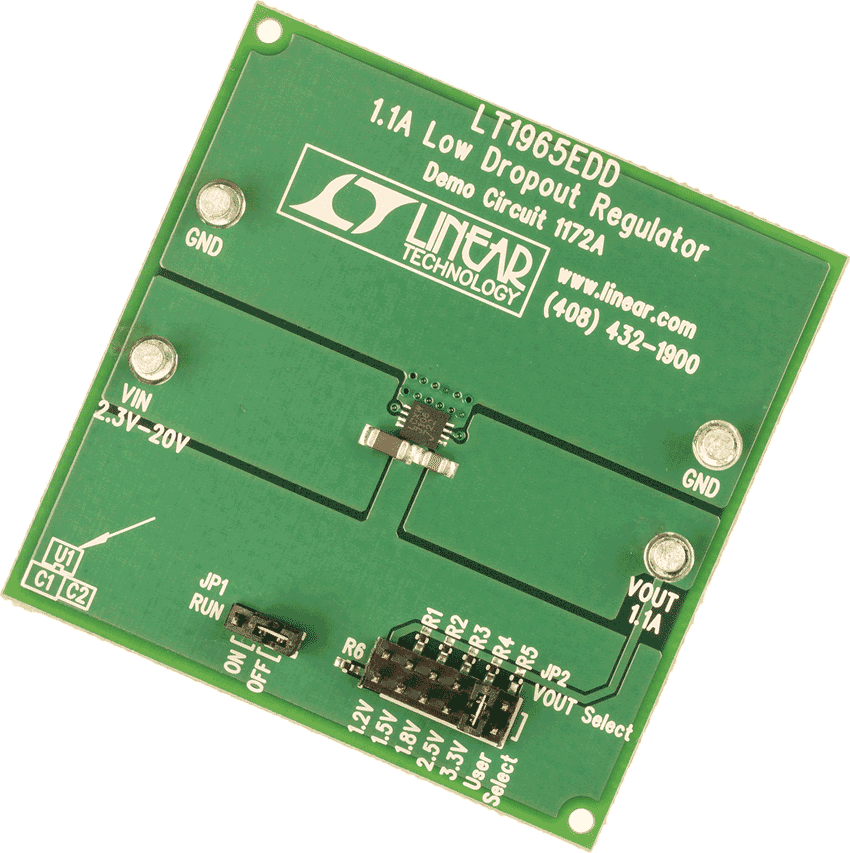

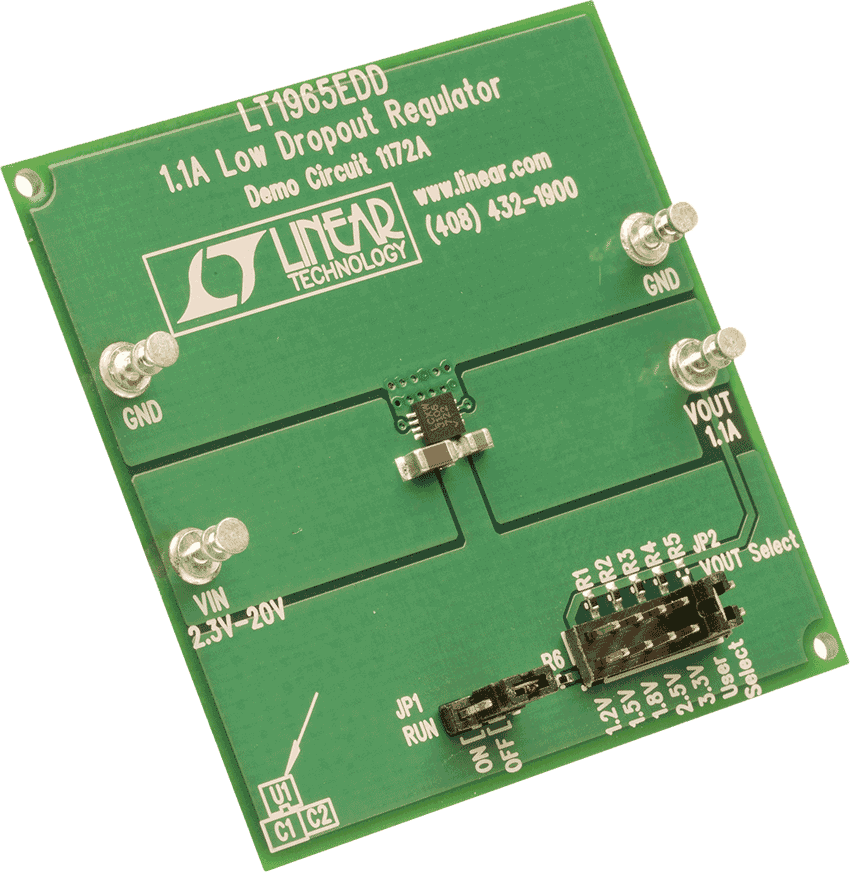

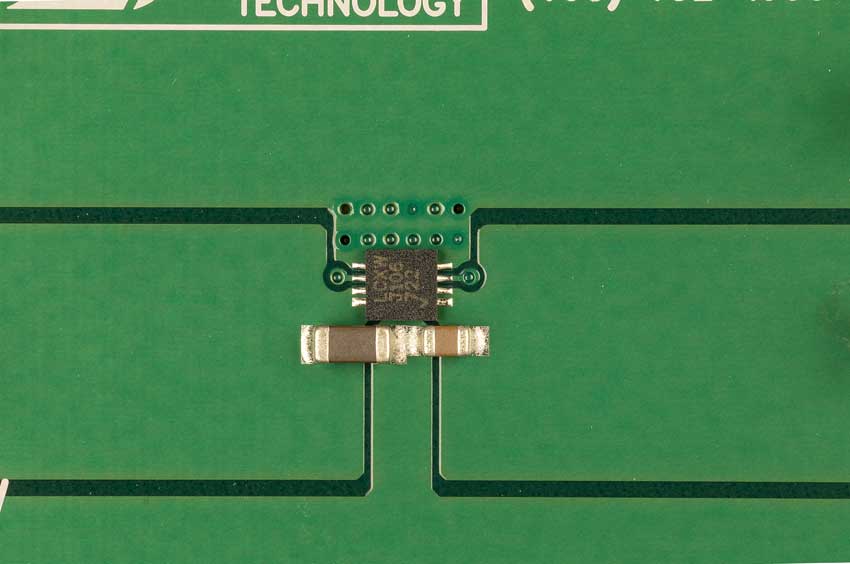

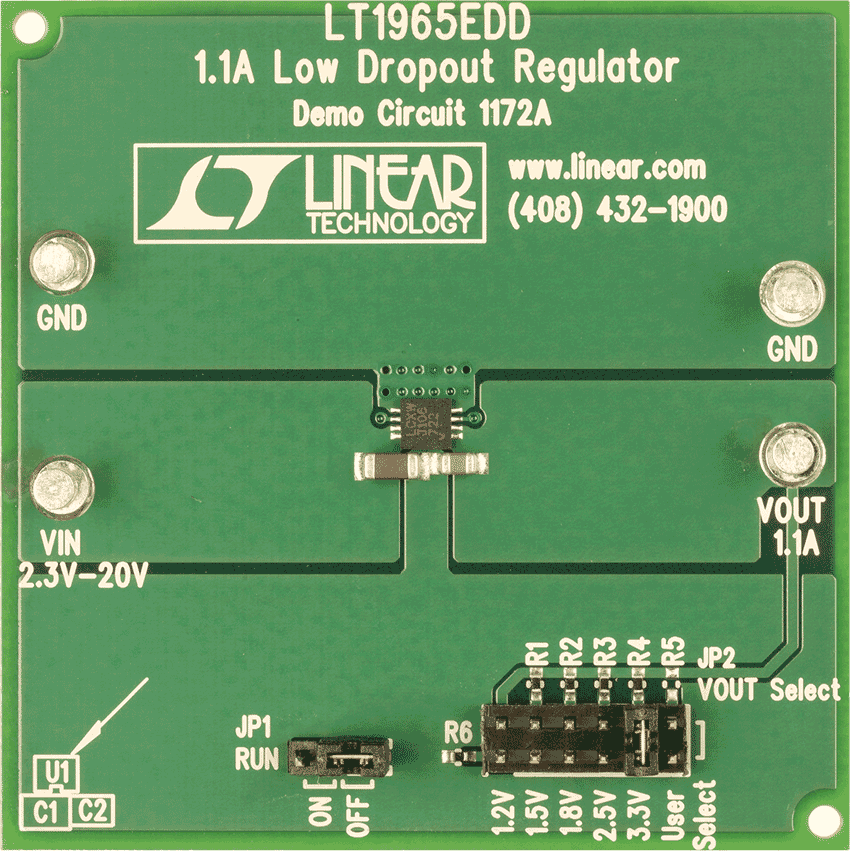

Demonstration circuit 1172A is a low dropout linear regulator featuring the LT1965 in the 3 × 3 DFN-8 package. The demo board has an input voltage range from 2.3V to 20V, and is capable of delivering up to 1.1A of output current. The output voltage is jumper-selectable and can be set to 1.2V, 1.5V, 1.8V, 2.5V, 3.3V or a user-determined value.
DC1172A
LT1965EDD Demo Board | Low Noise, Low Dropout Linear Regulator, 2.3V ≤ VIN ≤ 20V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V @ 1.1A

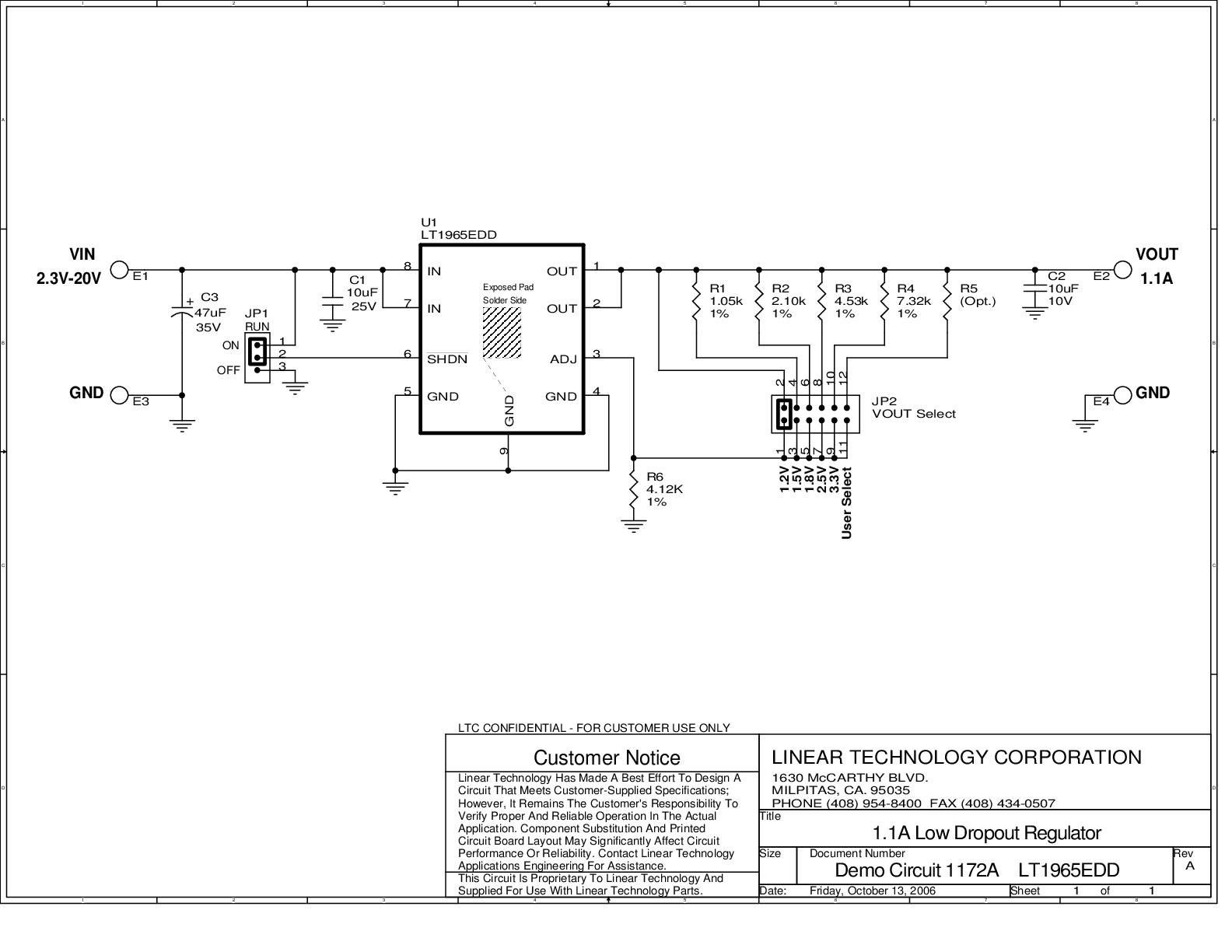

DC1172A Demo Board DC1172A Demo Board DC1172A Demo Board DC1172A Demo Board DC1172A - Schematic

リファレンス・デザイン

Arria 10 (Rev E3- Linear Technology) Dev Kit
Arria 10 (Rev E3- Linear Technology) Dev Kit
Arria 10 FPGA Development Kit (Power Tree Representative of Actual Components Used on Board)
Simplied Power Tree that directly steps down 12V to required I/O voltage
Arria 10 (Rev E3- Linear Technology) Dev Kit Block Diagram
Altera Arria 10 FPGA Development Kit Circuits from the Lab®

詳細なリファレンス・デザインを表示

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
Altera Arria 10 FPGA Development Kit
Arria 10 (Rev E3- Linear Technology) Dev Kit
Arria 10 FPGA Development Kit (Power Tree Representative of Actual Components Used on Board)
Simplied Power Tree that directly steps down 12V to required I/O voltage
Arria 10 (Rev E3- Linear Technology) Dev Kit Block Diagram
