LTC3874

1mΩ未満のDCRによる検出機能を備えたPolyPhase同期整流式降圧スレーブ・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.97
特長
  • 位相数の多い電圧レール対応の位相拡張器
  • 高精度の位相間電流分担
  • 1mΩ未満のDCRによる電流検出
  • 位相同期可能な固定周波数(250kHz~1MHz)
  • マスタICのフォルトに対する即時の応答
  • 最大12相で動作
  • 広い入力電圧範囲:4.5V~38V
  • VOUT:最大 5.5V
  • 独自の電流モード制御ループ
  • プログラム可能なCCM/DCM動作
  • プログラム可能な位相シフト制御
  • デュアルNチャネルMOSFETゲート・ドライバ
  • 28ピン(4mm × 5mm)QFNパッケージ
製品概要
show more Icon

LTC3874は、PolyPhase®電流モード同期整流式のデュアル降圧スレーブ・コントローラです。このデバイスを姉妹デバイスのマスタ・コントローラと対にすると、位相数を大きくすることによって大電流のマルチフェーズ・アプリケーションが可能になります。互換のマスタ・コントローラは、LTC3866、LTC3875、LTC3774などです。LTC3874は電流検出信号の信号対ノイズ比を高める独自のアーキテクチャを採用しているので、DC抵抗が1mΩ未満のパワー・インダクタを使用して効率を最大限に高めつつ、スイッチング・ジッタを低減できます。このデバイスのピーク電流モード・アーキテクチャにより、動的な負荷の場合でも高精度の位相間電流分担が可能です。

LTC3874はマスタ・コントローラと実質的に連携して、プログラム可能なすべての機能だけでなくフォルト保護機能もサポートしています。一定の動作周波数は、外部クロックに同期させるか、250KHz~1MHzの範囲内で直線的にプログラムすることによって得られます。


アプリケーション

  • 大電流の分散給電システム
  • 通信システム、データ通信システム、およびストレージ・システム
  • 高度でエネルギー効率の高い電力レギュレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.97

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3874EUFD#PBF
  • HTML
  • HTML
LTC3874EUFD#TRPBF
  • HTML
  • HTML
LTC3874IUFD#PBF
  • HTML
  • HTML
LTC3874IUFD#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3874EUFD#PBF

製造中

LTC3874EUFD#TRPBF

製造中

LTC3874IUFD#PBF

製造中

LTC3874IUFD#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3874EUFD#PBF

製造中

LTC3874EUFD#TRPBF

製造中

LTC3874IUFD#PBF

製造中

LTC3874IUFD#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

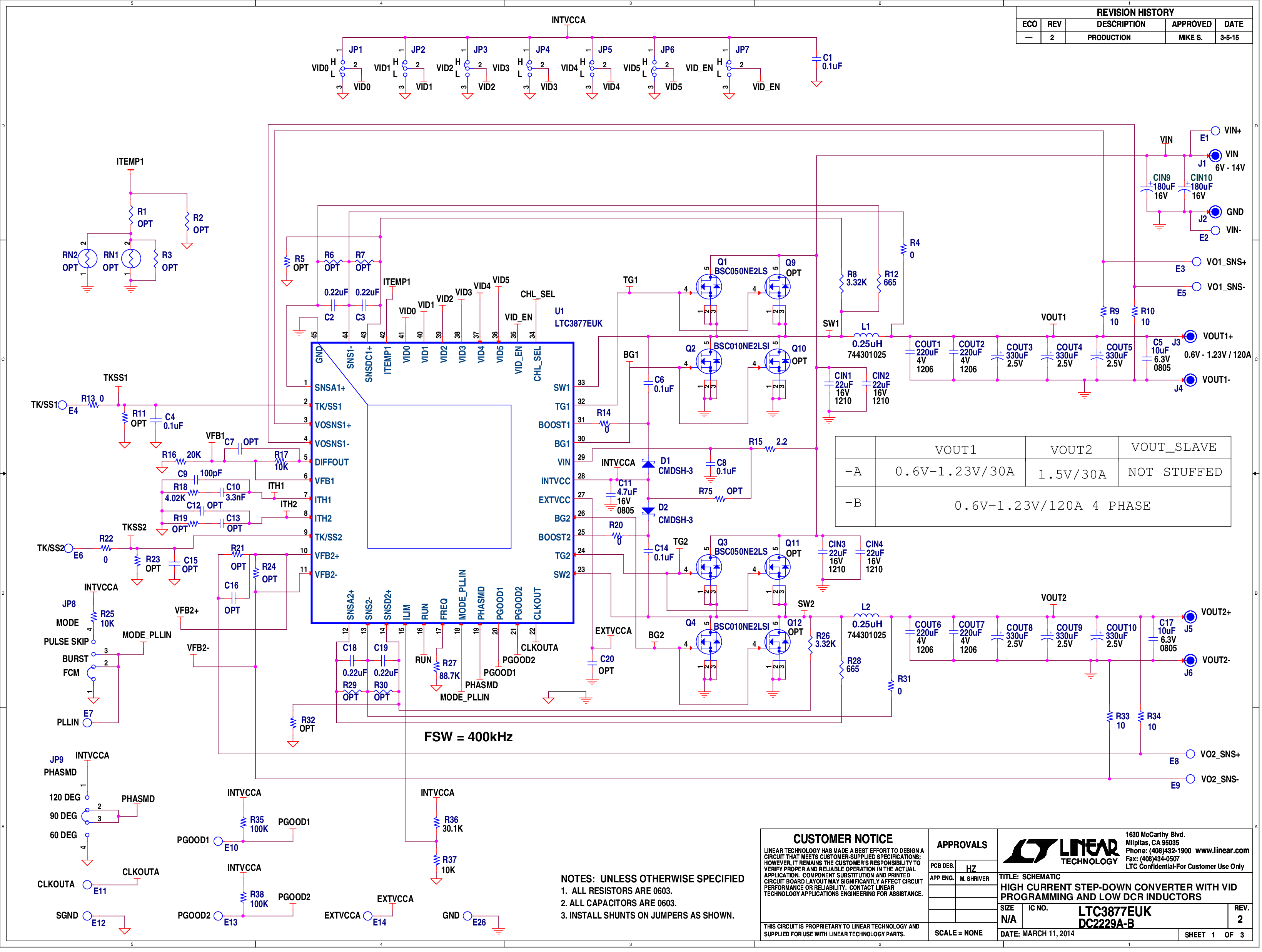

DC2229A-B

LTC3877/LTC3874 Demo Board | 4-Phase Buck Controller with VID Inputs, Sub-mΩ DCR Sensing, 6V ≤ VIN ≤ 14V, VOUT = 0.6V to 1.23V at 120A

zoom

DC2229A-B

LTC3877/LTC3874 Demo Board | 4-Phase Buck Controller with VID Inputs, Sub-mΩ DCR Sensing, 6V ≤ VIN ≤ 14V, VOUT = 0.6V to 1.23V at 120A

LTC3877/LTC3874 Demo Board | 4-Phase Buck Controller with VID Inputs, Sub-mΩ DCR Sensing, 6V ≤ VIN ≤ 14V, VOUT = 0.6V to 1.23V at 120A

製品の詳細

Demonstration circuits 2229A-A and 2229A-B feature the LTC3877 in two high output current, high efficiency, VID programmed step-down converters with sub-mΩ DCR sensing. For both converters, the input voltage range is 6V to 14V and the switching frequency is 400kHz.

reference details image

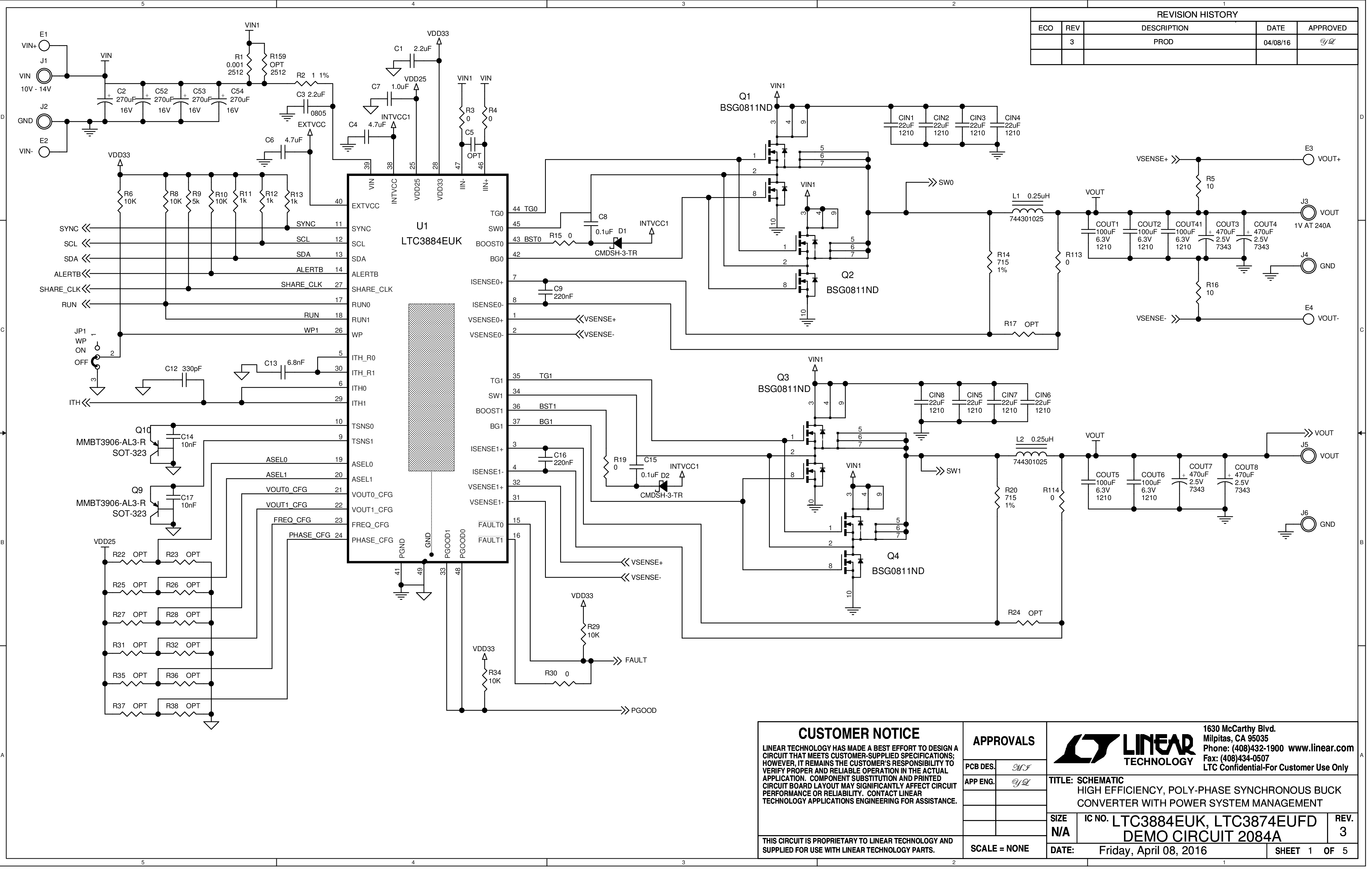

DC2084A

LTC3884EUK/LTC3874EUFD Demo Board | PolyPhase Digital PSM Buck with Sub-mΩ DCR Sensing Plus Two Slave Controllers, 10V ≤ VIN ≤ 14V, VOUT = 0.5V to 1.5V @ 240A

zoom

DC2084A

LTC3884EUK/LTC3874EUFD Demo Board | PolyPhase Digital PSM Buck with Sub-mΩ DCR Sensing Plus Two Slave Controllers, 10V ≤ VIN ≤ 14V, VOUT = 0.5V to 1.5V @ 240A

LTC3884EUK/LTC3874EUFD Demo Board | PolyPhase Digital PSM Buck with Sub-mΩ DCR Sensing Plus Two Slave Controllers, 10V ≤ VIN ≤ 14V, VOUT = 0.5V to 1.5V @ 240A

製品の詳細

Demonstration circuit 2084A is a high efficiency, high density, single-output step-down solution featuring the LTC3884 and two LTC3874's. The LTC3884 is a dual output PolyPhase® step-down controller with ultralow DCR sensing and digital power system management. The LTC3874 is a PolyPhase step-down synchronous slave controller also with sub-milliohm DCR Sensing. The combination provides a circuit with a 10V to 14V input voltage range that can supply up to 240A of output current. The default output voltage is 1V, but can be set from 0.5V to 1.5V.


The DC2084A powers up to default settings and produces power based on configuration resistors or with its non-volatile memory without the need for any serial bus communication. This allows easy evaluation of the DC/DC converter. To fully explore the extensive power system management features of the part, download the GUI software LTpowerPlay® and use LTC’s I2C/SMBus/PMBus dongle DC1613A to connect to the board.

reference details image

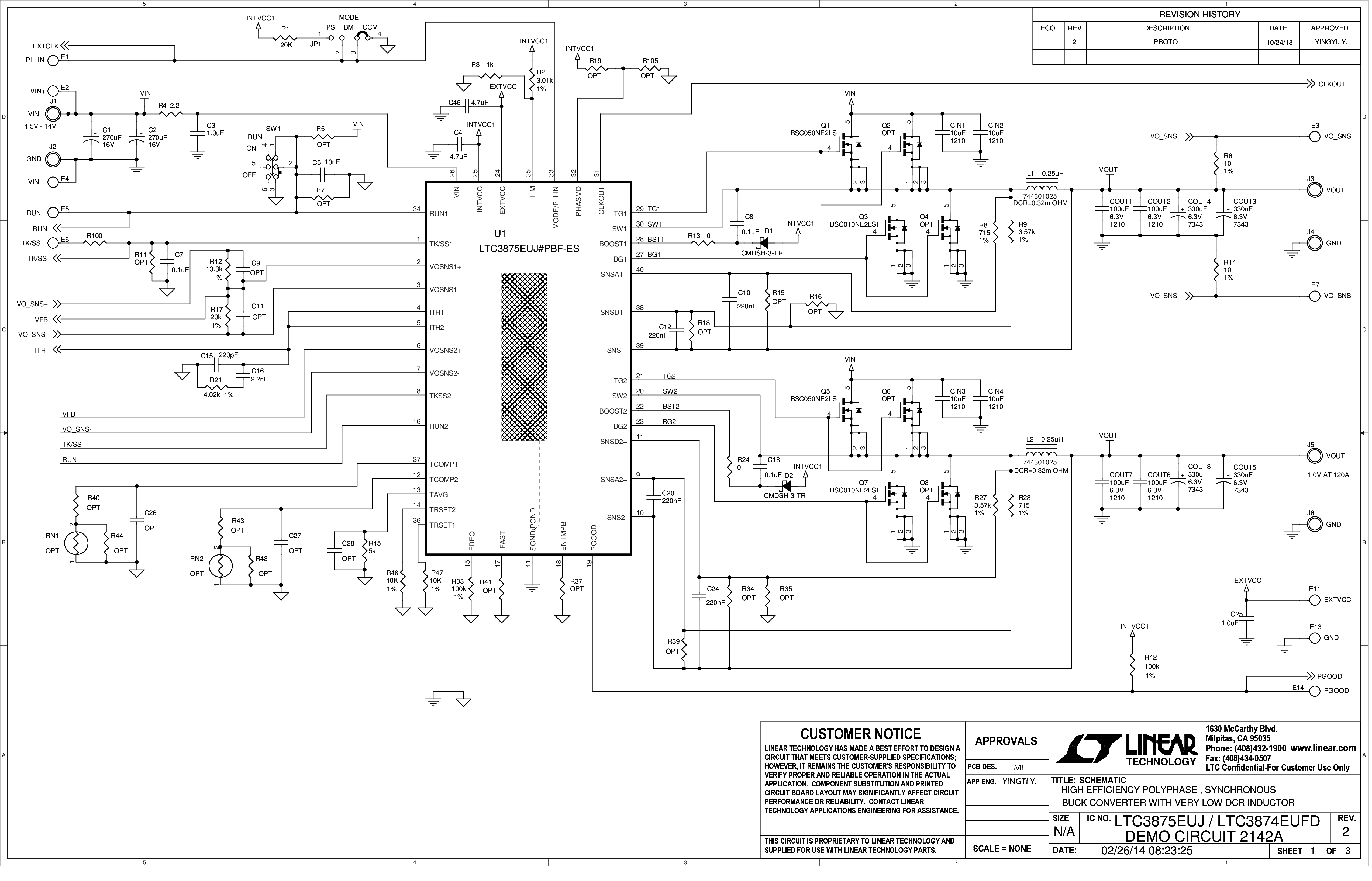

DC2142A

LTC3875EUJ/LTC3874IUFD Demo Board | 4.5V ≤ VIN ≤ 14V; VOUT: 1V @ 120A

zoom

DC2142A

LTC3875EUJ/LTC3874IUFD Demo Board | 4.5V ≤ VIN ≤ 14V; VOUT: 1V @ 120A

LTC3875EUJ/LTC3874IUFD Demo Board | 4.5V ≤ VIN ≤ 14V; VOUT: 1V @ 120A

製品の詳細

Demonstration circuit 2142A is a high efficiency, high density, 4-phase synchronous buck converter with a 4.5V to 14V input range. It can supply 120A maximum load current at a 1.0V output. This demo board incorporates the LTC3875EUJ and LTC3874IUFD master/slave controllers.

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン

リファレンス・デザイン 1

Arria 10 (Rev E3- Linear Technology) Dev Kit

zoomopens a dialog

altera-arria-10-fpga-development-kit

altera-arria-10-fpga-development-kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link

リファレンス・デザイン1
