LT3082: 抵抗1本で調整可能な200mA 低損失リニア・レギュレータ データシート (Rev. )10/6/2010PDF2M
製品概要
機能と利点
- 出力を並列接続できるため、高出力電流と熱分散が可能
- 最大出力電流： 200mA
- 広い入力電圧範囲： 1.2V～40V
- 0Vまで調整可能な出力電圧
- 最小2.2μF のセラミック・コンデンサで安定
- 1本の抵抗で出力電圧を設定
- SETピン電流の初期精度： 1%
- 低出力ノイズ： 33μVRMS (10Hz～100kHz)
- 逆バッテリ保護
- 逆電流保護
- <1mVのロード・レギュレーション（標準）
- <0.001%/Vのライン・レギュレーション（標準）
- 電流制限とサーマル・シャットダウン
- 8ピンSOT-23、3ピンSOT-223 および8ピン3mm × 3mm DFN パッケージ
製品概要
200mA 低損失リニア・レギュレータLT3082は、出力を並列接続可能なので、出力電流を増大させたり、表面実装基板で熱を分散させることが可能です。このレギュレータは高精度電流源および電圧フォロワとしてアーキテクチャが設計されているので、高電流を必要とし、ゼロに調整可能で、ヒートシンクを備えていない多くのアプリケーションに有用です。LT3082は逆入力電圧や出力から入力への逆電圧に耐え、逆電流を流しません。
LT3082の主な特長は、広い出力電圧範囲です。温度係数が“0”の高精度10μA リファレンス電流源によって1本の抵抗をドライブすることにより、出力電圧を0V～38.5Vのあらゆるレベルに設定できます。LT3082はわずか 2.2μFの出力容量で安定し、他のレギュレータで一般的に行われるESRの追加なしに、小型セラミック・コンデンサを使用します。
内部保護回路は、逆バッテリ保護、逆電流保護、電流制限、熱制限などを行います。LT3082は熱特性が改善された8ピンTSOT-23パッケージ、3ピンSOT-223パッケージ、8ピン3mm × 3mm DFN パッケージで供給されます。
アプリケーション
- 完全表面実装電源
- スイッチング電源用ポスト・レギュレータ
- 部品数の少ない可変電圧電源
- 低出力電圧電源
- バッテリ駆動レギュレータ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R531 Reliability Data3/26/2018PDF23 K
-

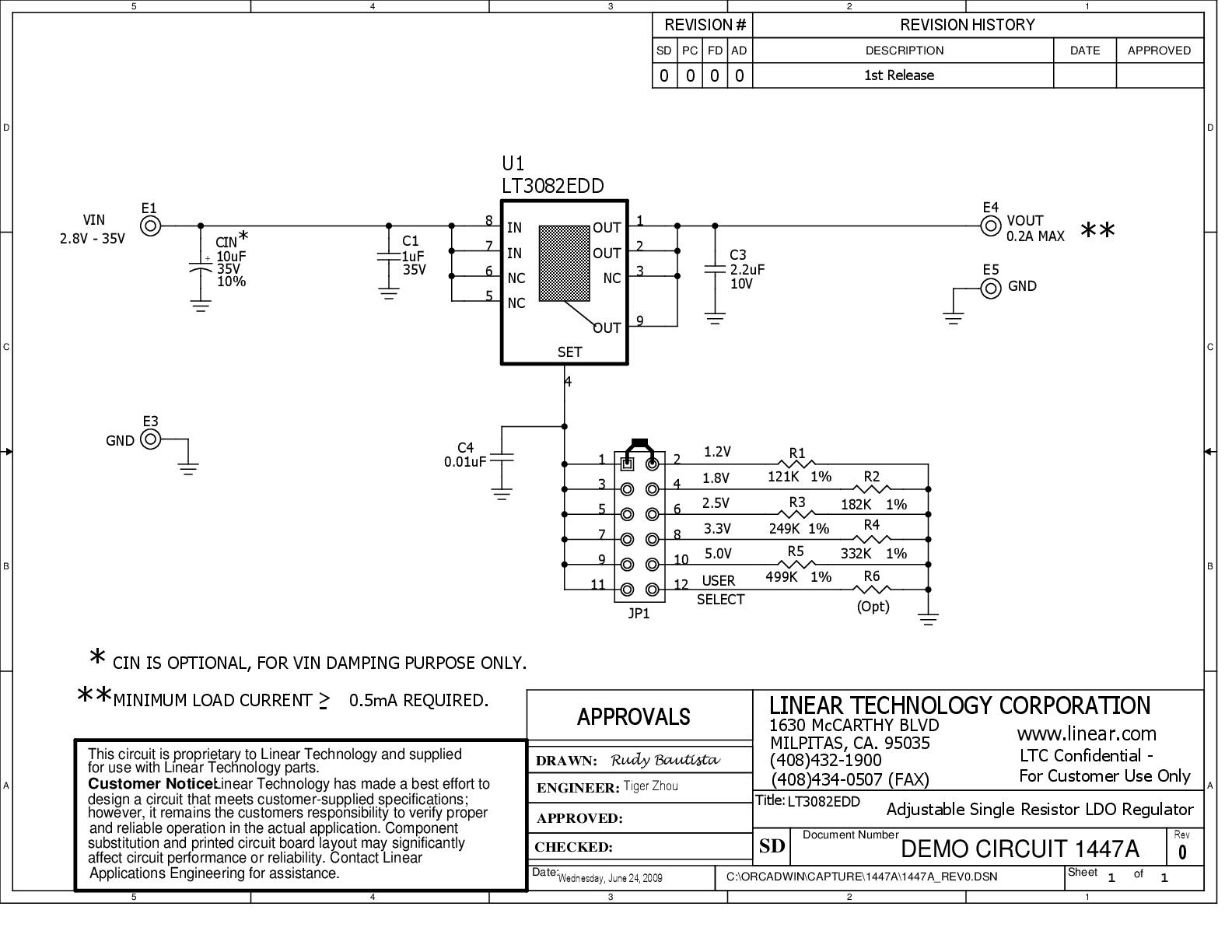

DC1447A - Demo Manual10/22/2009PDF335K
-
