LTM4624

14V入力、4A降圧DC/DC μModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$7.01
機能
  • 実装面積が1cm2(片面PCB)または0.5cm2(両面PCB)以内の完全なソリューション
  • 広い入力電圧範囲:4V~14V
  • 外部バイアス使用時の入力電圧は最小2.375V
  • 出力電圧範囲:0.6V~5.5V
  • 出力電流:4A(DC)、5A(ピーク値)
  • 全DC出力電圧誤差:±2%
  • 電流モード制御、高速トランジェント応答
  • 出力電圧トラッキング
  • 選択可能な不連続モード
  • パワーグッド・インジケータ
  • 過電圧保護、過電流保護、および過熱保護
  • 6.25mm × 6.25mm × 5.01mm BGAパッケージ
製品概要
show more Icon

LTM4624は、6.25mm × 6.25mm × 5.01mmの小型BGAパッケージに収容された完全な4A降圧スイッチング・モードμModule®(マイクロモジュール)レギュレータです。スイッチング・コントローラ、パワーFET、インダクタ、および支持部品がパッケージに搭載されています。LTM4624は、4V~14Vまたは2.375V~14V(外部バイアス電源使用時)の入力電圧範囲で動作し、0.6V~5.5Vの出力電圧範囲をサポートしており、出力電圧を1本の外付け抵抗で設定します。高効率設計により、4Aの連続出力電流(5Aのピーク出力電流)を供給します。必要なのは入力と出力のバルク・コンデンサだけです。

LTM4624は、選択可能な不連続モード動作と、出力電圧トラッキングによる電源レールのシーケンシングをサポートしています。高いスイッチング周波数と電流モード制御により、安定性を損なうことなく入力および負荷の変動に対するきわめて高速なトランジェント応答が可能です。

フォルト保護機能には、過電圧保護、過電流保護、過熱保護が含まれます。

LTM4624は、SnPb(BGA)またはRoHS準拠の端子仕上げで供給されます。


アプリケーション

  • 通信機器、データ通信機器、ネットワーク機器、および産業用機器
  • 医療診断機器
  • データ・ストレージ・ラック装置およびカード
  • テスト・システムおよびデバッグ・システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$7.01

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4624EY#PBF
  • HTML
  • HTML
LTM4624IY
  • HTML
  • HTML
LTM4624IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4624EY#PBF

製造中

LTM4624IY

製造中

LTM4624IY#PBF

製造中

11 3, 2020

- 20_0322

LTM4624/LTM4625 Notification of Qualification of New Mold Compound and Substrate Change

LTM4624EY#PBF

製造中

LTM4624IY

製造中

LTM4624IY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4624EY#PBF

製造中

LTM4624IY

製造中

LTM4624IY#PBF

製造中

11 3, 2020

- 20_0322

arrow down

LTM4624/LTM4625 Notification of Qualification of New Mold Compound and Substrate Change

LTM4624EY#PBF

製造中

LTM4624IY

製造中

LTM4624IY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

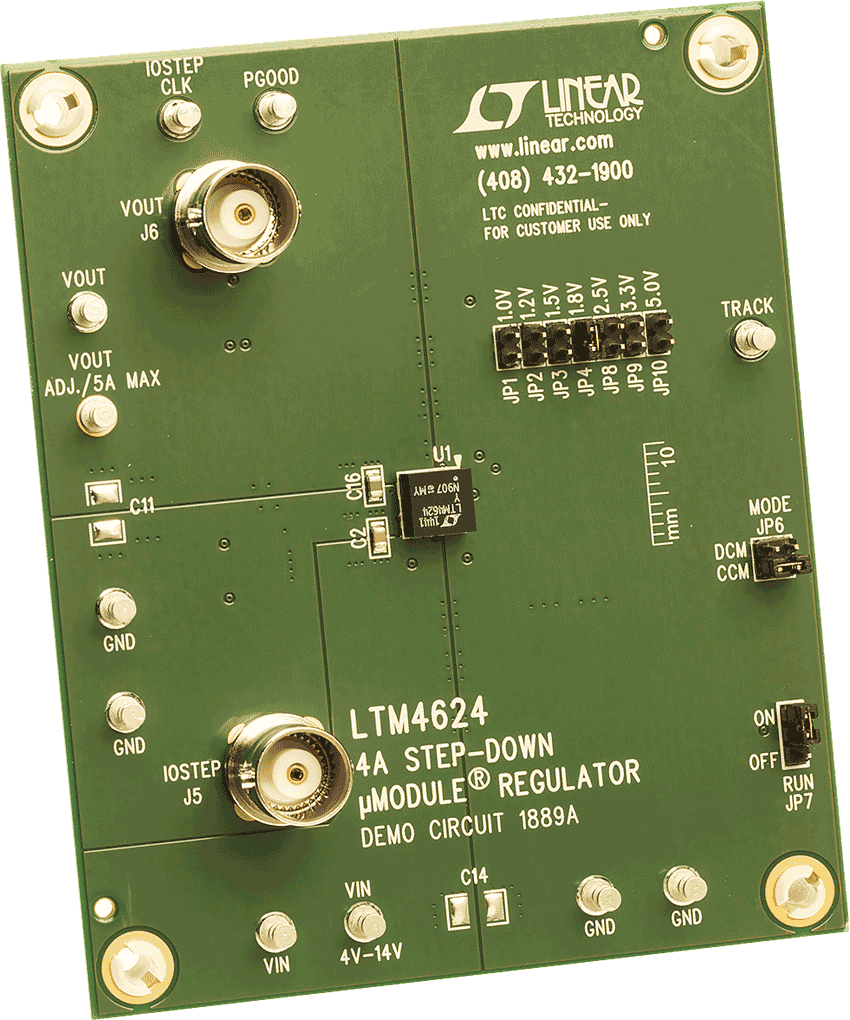

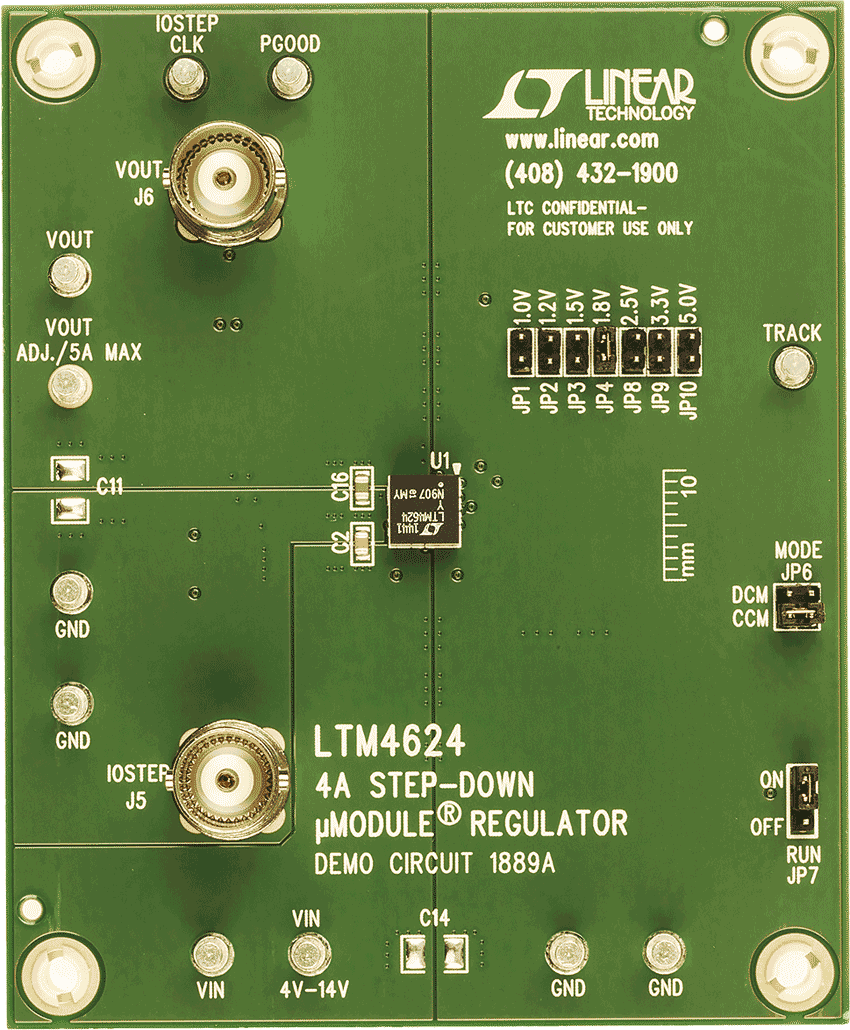

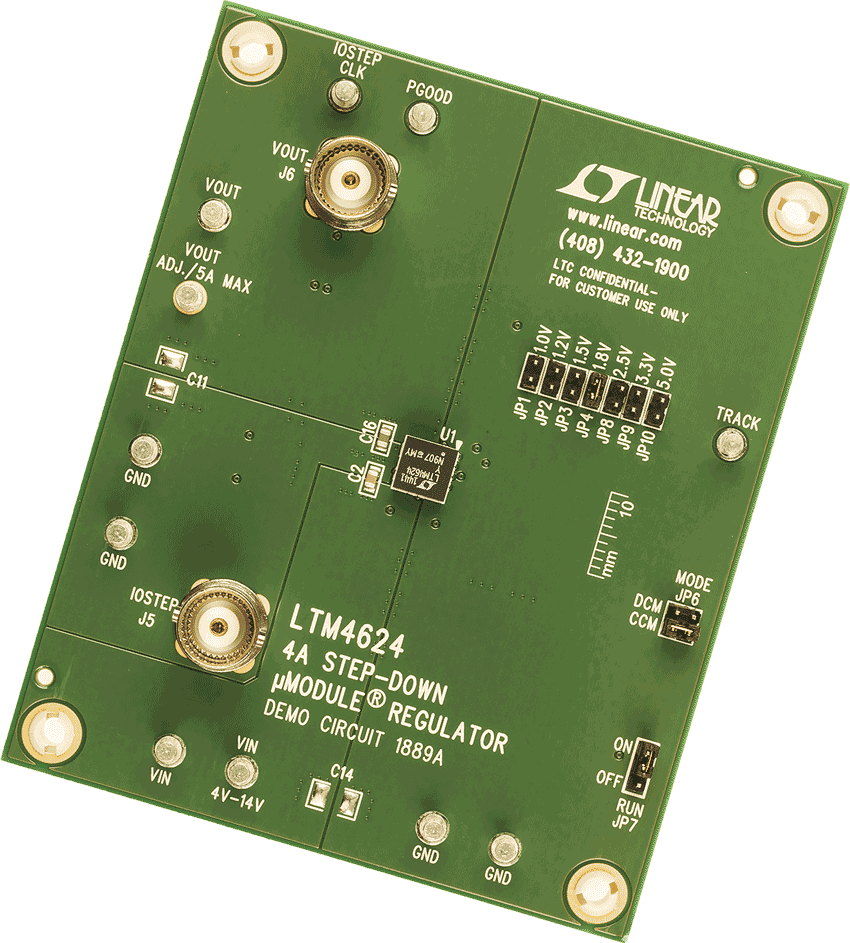

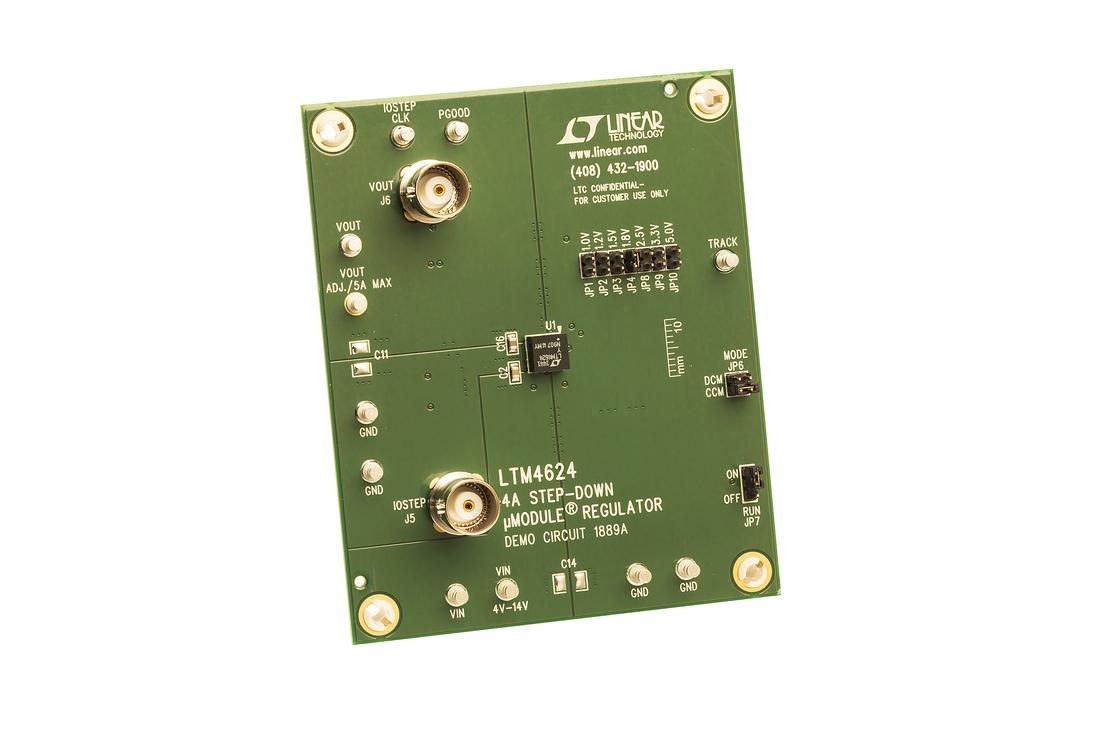

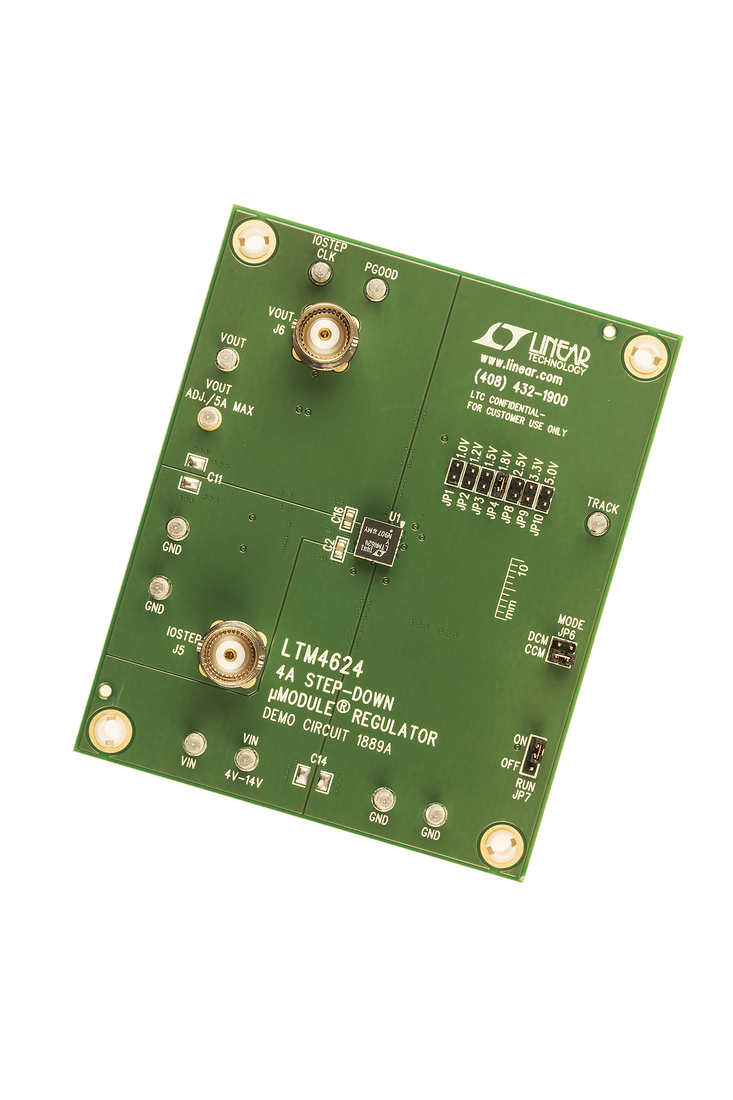

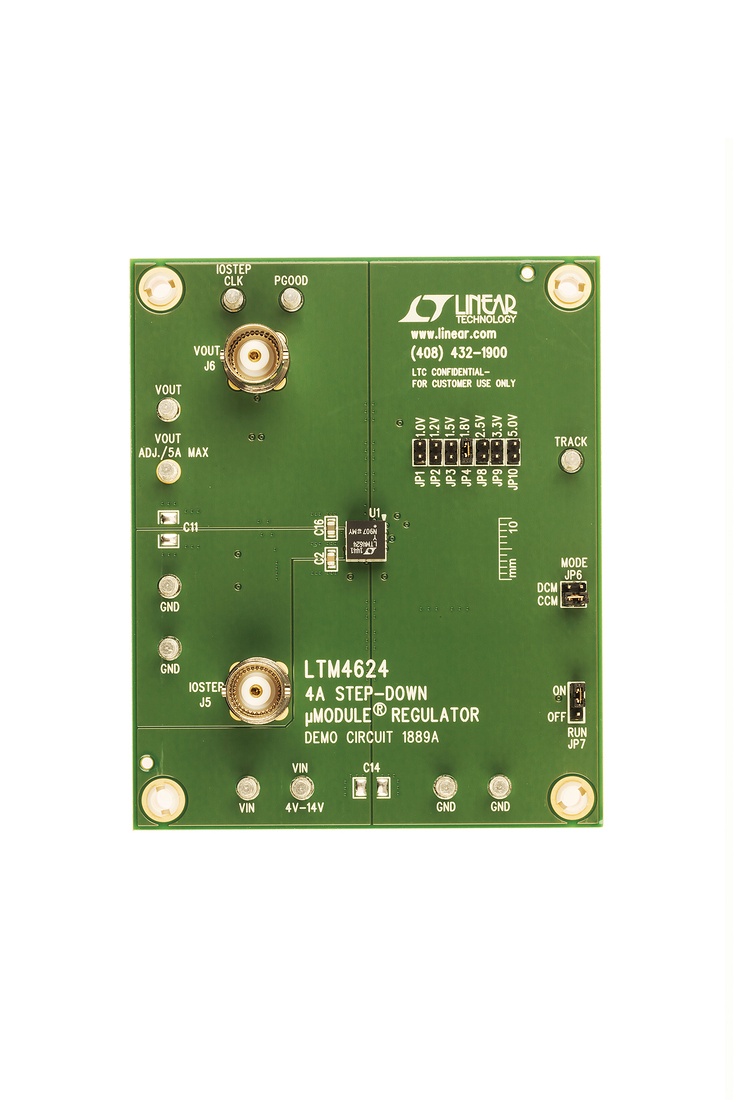

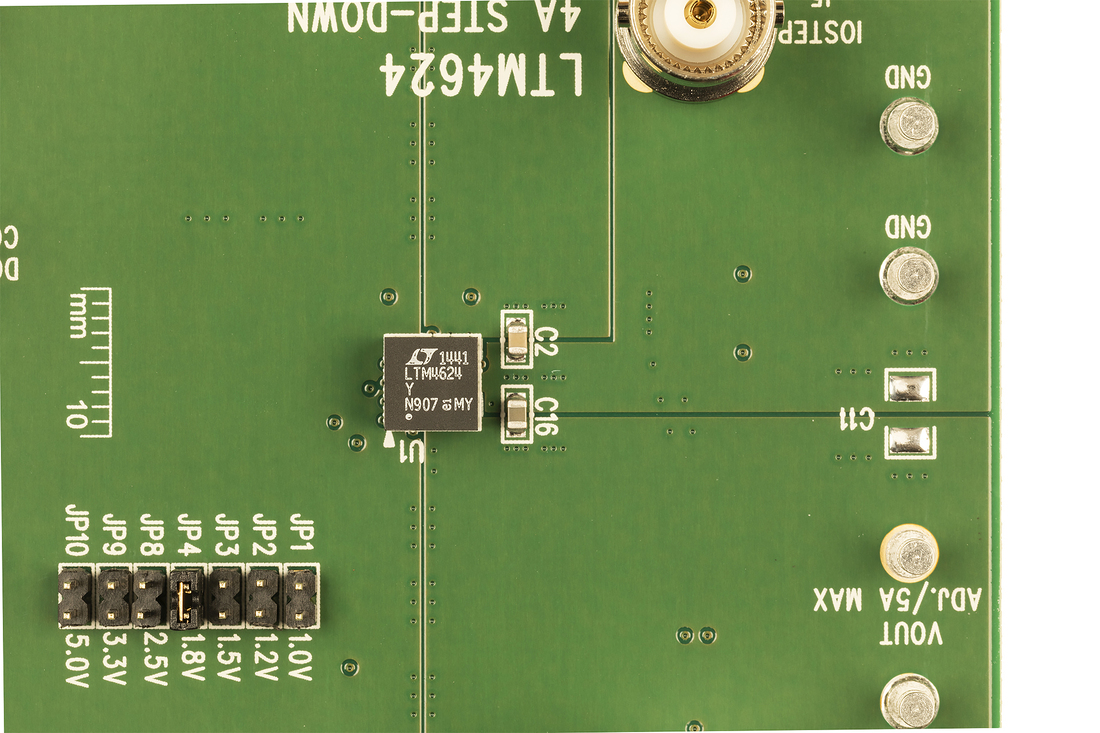

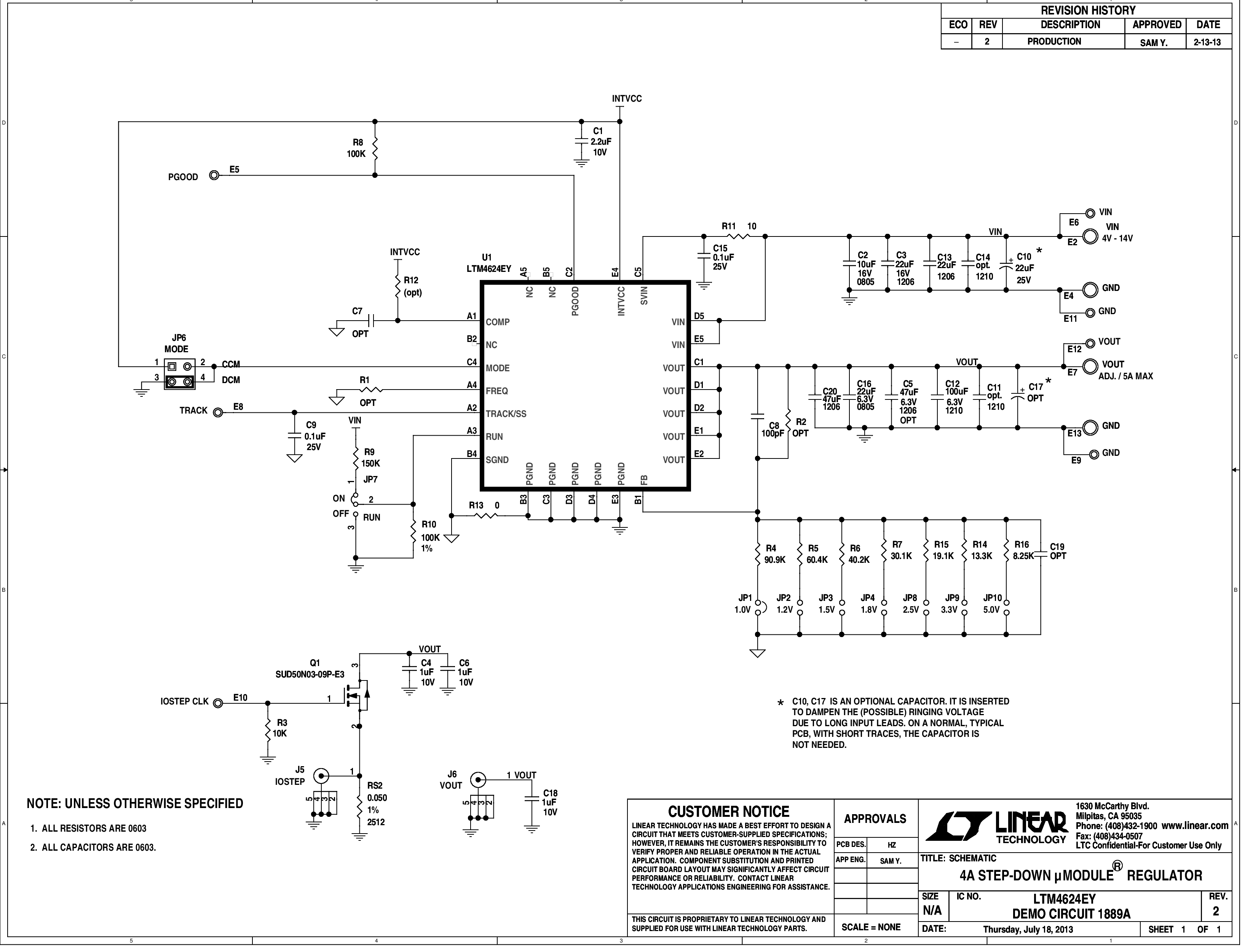

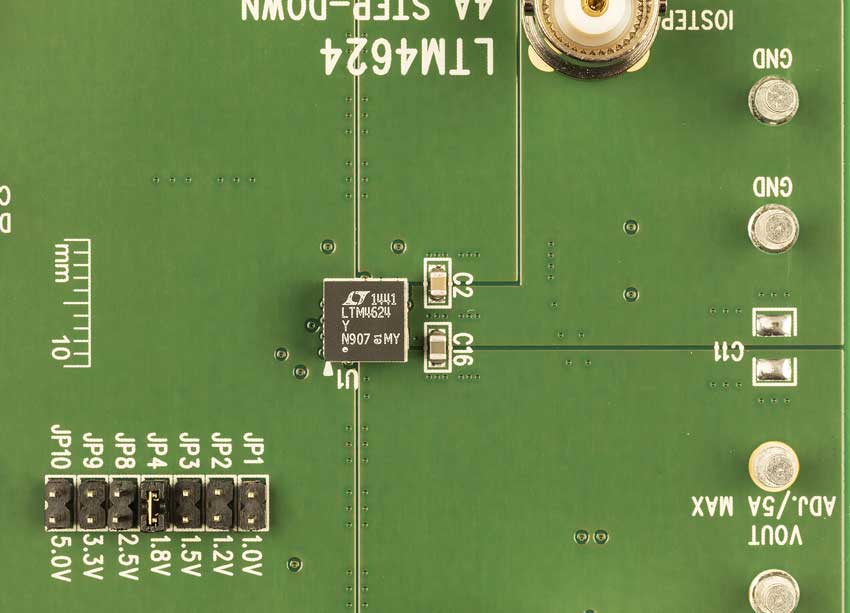

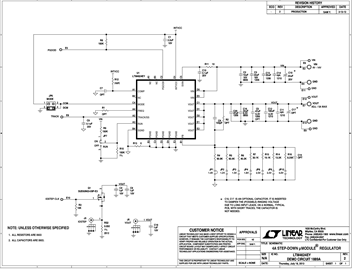

DC1889A

LTM4624Y Demo Board | Buck μModule, 4V ≤ VIN ≤ 14V, VOUT = 0.6V to 5V @ 4A

zoom

DC1889A

LTM4624Y Demo Board | Buck μModule, 4V ≤ VIN ≤ 14V, VOUT = 0.6V to 5V @ 4A

LTM4624Y Demo Board | Buck μModule, 4V ≤ VIN ≤ 14V, VOUT = 0.6V to 5V @ 4A

製品の詳細

Demonstration circuit 1889A features the LTM4624EY μModule regulator, a tiny high performance high efficiency step-down regulator. The LTM4624EY has an operating input voltage range of 4V to 14V and is able to provide an output current of up to 4A. The output voltage is programmable from 0.6V to 5V. The LTM4624EY is a complete DC-DC point of load regulator in a thermally enhanced 6.25mm × 6.25mm × 5.01mm BGA package requiring only a few input and output capacitors. Output voltage tracking is available through the TRACK/SS pin for supply rail sequencing. The LTM4624 datasheet must be read in conjunction with this demo manual for working on or modifying demo circuit 1889A.

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン

リファレンス・デザイン 4

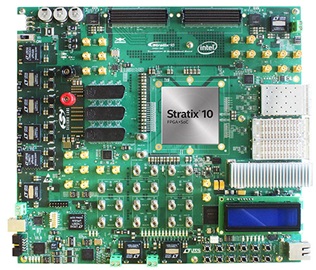

Stratix 10 GX Signal Integrity Development Kit

zoomopens a dialog

intel-stratix-10-SI-fpga-development-kit

intel-stratix-10-SI-fpga-development-kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with Intel PSG to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • The validated power solutions include uModules power products that address time and space constraints while delivering high efficiency, reliability, and low noise.
  • The actual power tree represents the best solution at time of design.
  • A recommended power tree has also been included to present the ideal solution at time of Stratix 10 GX SI development kit release. An updated alternate version of the power tree represents the latest solutions available from Analog Devices. For many applications, an intermediate rail is not ideal, so recommendations for an alternate power tree that allows for direct power conversion from 12V input is provided below.
詳細なリファレンス・デザインを表示 external link
DE1-SoC Dev Kit

zoomopens a dialog

terasic-de1-soc-development-kit

terasic-de1-soc-development-kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link

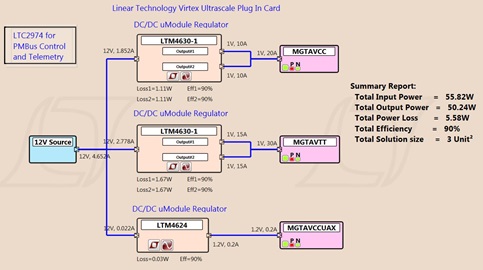

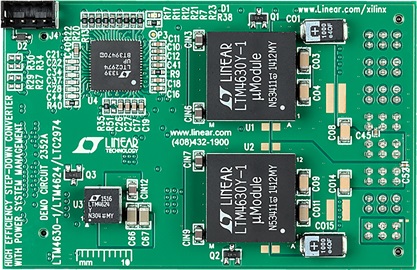

DC2352A - Top View

zoomopens a dialog

xilinx-tested-power-solution-for-the-virtex-ultrascale-mgts-multi-gigabit-transceivers

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link

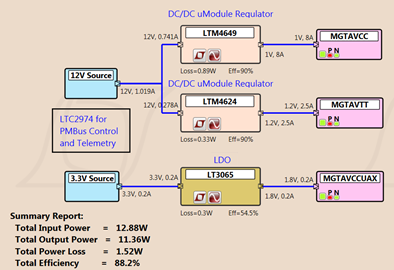

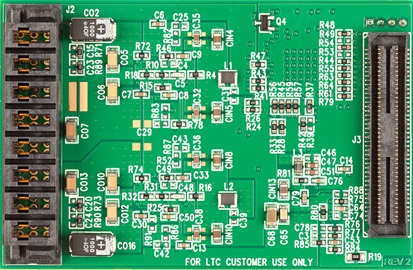

Kintex Ultrascale Plug In Card - Top View
