LTM4604A

製造中

トラッキング機能を備えた低電圧、4A DC/DC μModuleレギュレータ

データシート (Rev. D)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 完全な独立型電源
  • 全DC出力電圧誤差（–40°C～125°C）：最大±1.75%
  • 広い入力電圧範囲：2.375V～5.5V
  • 出力電流：4A（DC）、5A（ピーク値）
  • 出力電圧範囲：0.8V～5V
  • 出力電圧トラッキング
  • UltraFast™トランジェント応答
  • パワーグッド・インジケータ
  • 電流モード制御
  • 電流フォールドバック保護、並列/電流分担
  • 効率：最大95%
  • プログラム可能なソフトスタート
  • マイクロパワー･シャットダウン：IQ ≤ 7μA
  • 過熱保護
  • 9mm × 15mm × 2.32mmのLGAパッケージと9mm × 15mm × 3.42mmのBGAパッケージ

LTM4604Aは、全出力電圧誤差の最大値が±1.75%以内の完全な4Aスイッチ・モード降圧μModule®（マイクロモジュール）レギュレータです。スイッチング・コントローラ、パワーFET、インダクタ、およびすべての支持部品がパッケージに搭載されています。LTM4604Aは、2.375V～5.5Vの入力電圧範囲で動作し、0.8V～5Vの出力電圧範囲をサポートしており、出力電圧は1本の抵抗で設定されます。この高効率設計により、最大4Aの連続電流（5Aのピーク電流）を供給します。設計を完了するために必要なのは、入力コンデンサおよび出力コンデンサだけです。

1.27mmピッチの0.630mm LGAパッドにより、標準的なトレース配線とビア配置を行うことで、PCBレイアウトが簡単になります。（LTM4604AのパッドはLTM4604より小さくなっています）。高さの低いパッケージなので、プリント回路基板裏面の未使用スペースを利用して、高密度のポイントオブロード・レギュレーションが可能です。高いスイッチング周波数と電流モード・アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対するきわめて高速なトランジェント応答が可能です。

フォルト保護機能には、フォールドバック電流保護、サーマル・シャットダウン、およびプログラム可能なソフトスタート機能があります。LTM4604Aは、SnPb仕上げ（BGA）またはRoHSに準拠した端子仕上げで供給されます。

Notes
LTM4604 -
LTM4604A Smaller pad sizes provide more distance between adjacent pads therefore there is less chance of solder paste or solder spreading outside the pad area

アプリケーション

  • 通信機器およびネットワーク機器
  • サーバ
  • ストレージ・カード
  • ATCAカード
  • 産業用機器
LTM4604A
トラッキング機能を備えた低電圧、4A DC/DC μModuleレギュレータ

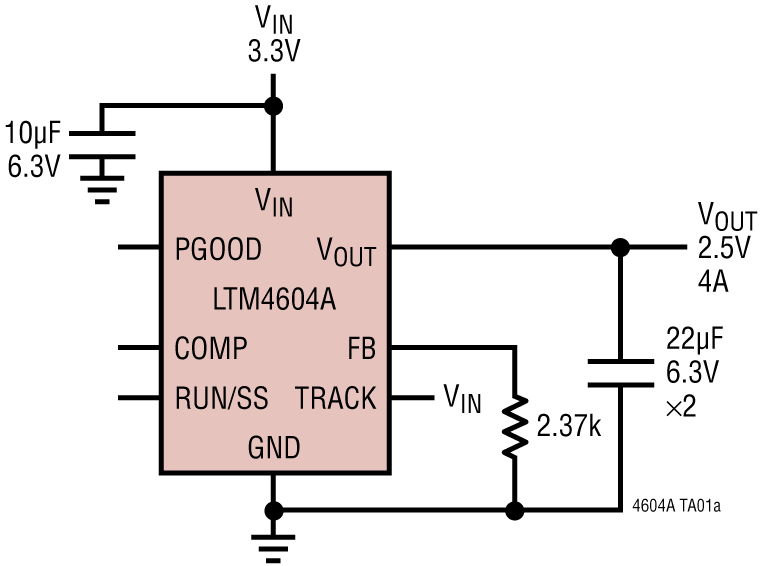

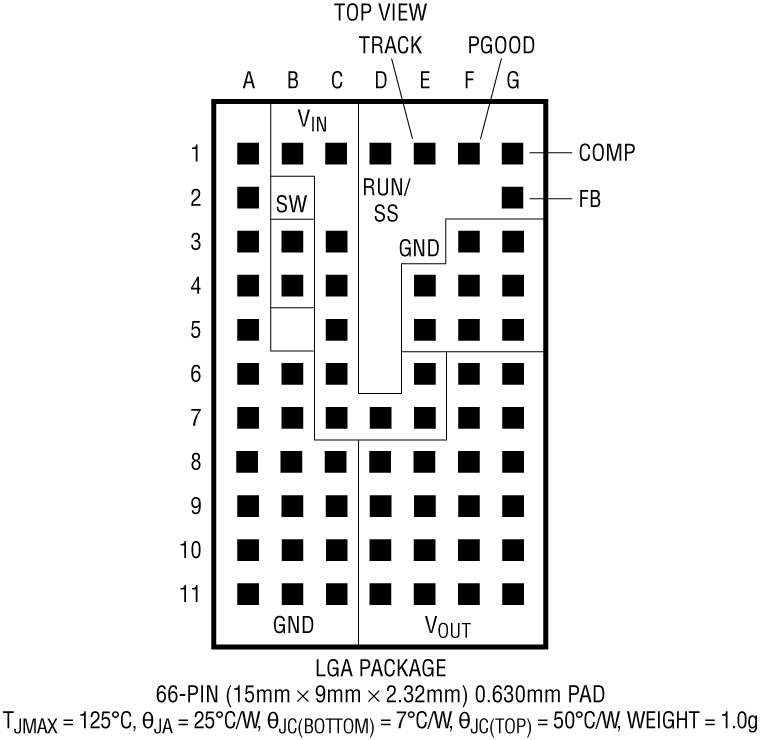

LTM4604A Application Circuit LTM4604A Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 2
LTC3880
新規設計に推奨 デジタル・パワー・システム・マネージメントを搭載したデュアル出力PolyPhase降圧DC/DCコントローラ
LTM4624
新規設計に推奨 14V入力、4A降圧DC/DC μModuleレギュレータ
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
保護スイッチ ＆ コントローラ 1
LTC4370
新規設計に推奨 2電源ダイオードOR電流平衡コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LTM4604
  • LTM4604A
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1392A

LTM4604AEV Demo Board | 2.375 ≤ VIN ≤ 5.5V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V @ 4A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1392A features the LTM4604AEV, the high efficiency, high density switch mode step-down μModule® regulator. The input voltage range is from 2.375V to 5.5V with a jumper selectable output voltage from 0.8V to 3.3V. The rated load current is 4A, while derating is necessary for certain VIN, VOUT and thermal conditions. By using the TRACK pin, the output can be set to coincidentally or ratiometrically track to another voltage rail.
DC1392A
LTM4604AEV Demo Board | 2.375 ≤ VIN ≤ 5.5V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V @ 4A
DC1392A - Schematic
