製品概要
機能と利点
- 完全な独立型電源
- 広い入力電圧範囲：2.375V～5.5V
- 出力電流：4A（DC）、5A（ピーク値）
- 出力電圧範囲：0.8V～5V
- 出力電圧トラッキング
- 全DC出力電圧誤差：最大±2%
- UltraFast™トランジェント応答
- 電流モード制御
- 電流フォールドバック保護、並列/電流分担
- 高さのきわめて低い小型パッケージ：15mm×9mm×2.32mm LGA
製品概要

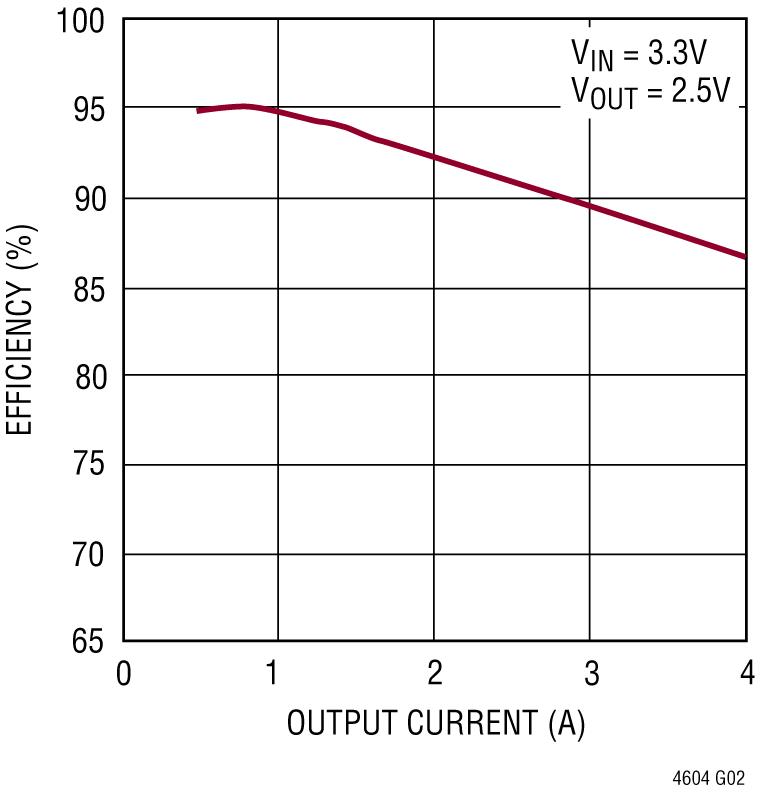

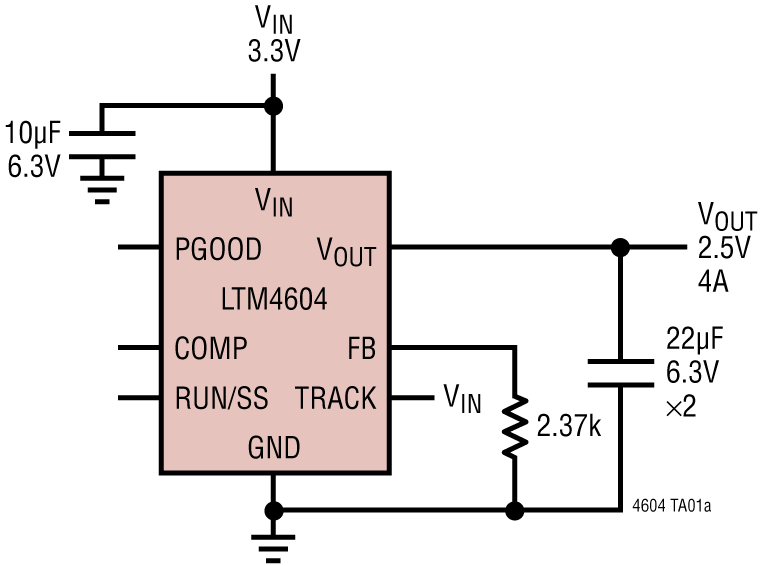

LTM4604は完全な4Aスイッチモード降圧μModule®（マイクロモジュール）レギュレータです。スイッチング・コントローラ、パワーFET、インダクタ、およびすべての支持部品がパッケージに搭載されています。LTM4604は2.375V～5.5Vの入力電圧範囲で動作し、1本の抵抗で設定される0.8V～5Vの出力電圧範囲をサポートしています。この高効率設計により、最大4Aの連続電流（5Aのピーク電流）を供給します。設計を完了するために必要なのは、入力と出力のバルク・コンデンサだけです。
高さの低いパッケージ（2.32mm）なので、プリント回路基板裏面の未使用スペースを利用して、高密度のポイントオブロード・レギュレーションに使用できます。高いスイッチング周波数と電流モード・アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対するきわめて高速なトランジェント応答が可能です。このデバイスは出力電圧トラッキングをサポートしているので、電源レールのシーケンス制御が可能です。
フォルト保護機能には、フォールドバック電流保護、サーマル・シャットダウン、およびプログラム可能なソフトスタート機能があります。LTM4604は、15mm × 9mm × 2.32mmのLGAパッケージで供給され、RoHSに準拠しています。
基板レイアウトやPCBアセンブリをより簡素化したい場合は、ランドグリッド・パッド間のスペースを広げてあるLTM4604Aをご検討ください。
| Notes | |
| LTM4604 | - |
| LTM4604A | Smaller pad sizes provide more distance between adjacent pads therefore there is less chance of solder paste or solder spreading outside the pad area |
アプリケーション
- 通信機器およびネットワーク機器
- サーバ、ATCAカード
- 産業用機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTM4604
LTM4604A
リファレンス・デザイン (1)
おすすめ製品
LTM4604 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

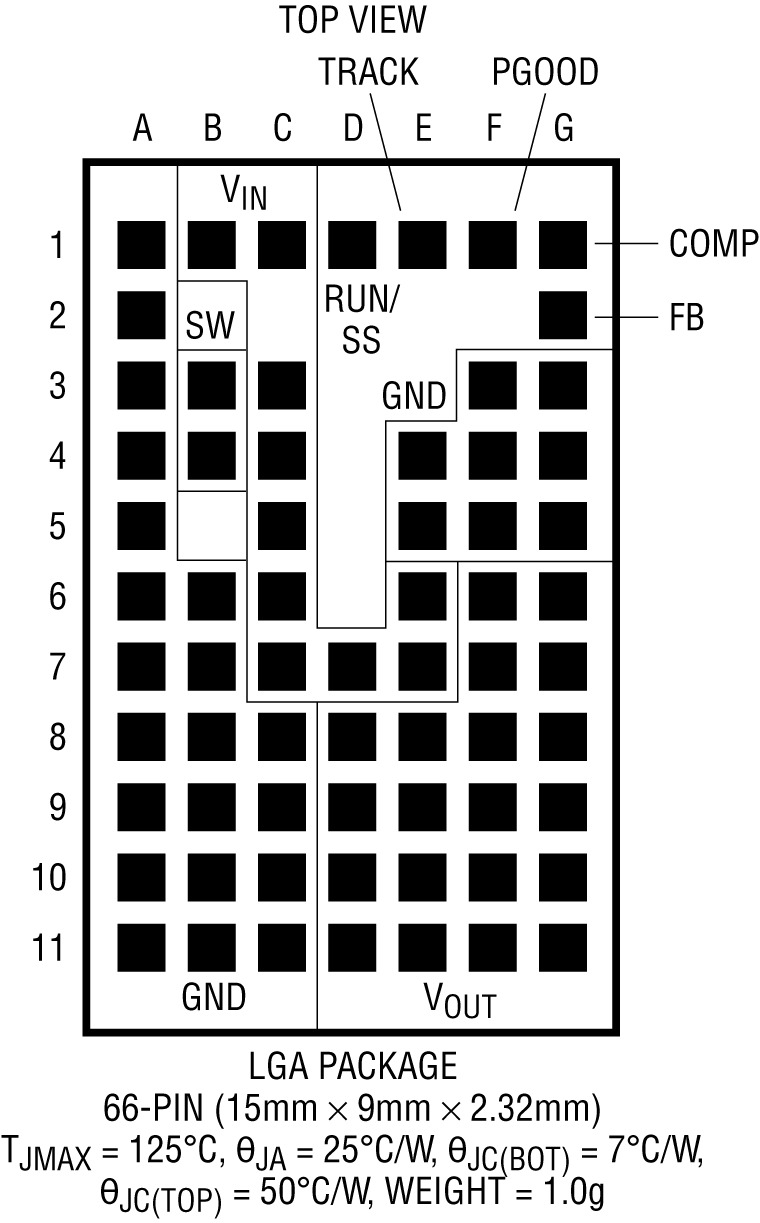

| LTM4604EV#PBF | 材料宣誓書（MD） | 信頼性データ | 66-Lead LGA (15mm x 9mm x 2.32mm) | |
| LTM4604IV#PBF | 材料宣誓書（MD） | 信頼性データ | 66-Lead LGA (15mm x 9mm x 2.32mm) | |
| ウェハ・ファブリケーション・データ | R504 Reliability Data |
