製品概要
機能と利点
- 制御およびモニタ用のデジタル・インタフェースを備えたデュアル高速アナログ・ループ
- 広い入力電圧範囲：4.5V ～16V
- 出力電圧範囲：0.5V ～1.8V
- 全温度範囲での最大DC出力誤差：0.5%
- 電流読み取り精度：±2.5%
- LTM4676A（デュアル13A、シングル26A）とピン互換
- 400kHzのPMBusに準拠したI2Cシリアル・インタフェース
- 最大125Hzの遠隔測定ポーリング・レートをサポート
- 16ビット∆ΣA/Dコンバータ内蔵
- 固定周波数電流モード制御
- 複数のモジュールの並列接続および電流分担
- 16mm×16mm×5.01mm BGAパッケージ
- 入力電圧、出力電圧、入力電流、出力電流、および温度
- 動作中のピーク値、稼働時間、フォルト、および警告
- ECCを備えた内蔵EEPROMのフォルト・ログ記録
- 出力電圧、電圧シーケンシングおよびマージニング
- デジタル・ソフトスタート/ストップ
- OV/UV/OT、UVLO、周波数、および位相調整
製品概要
LTM4677は、デュアル18Aまたはシングル36Aでターンオン時間が40msの降圧μModule®（パワーモジュール）DC/DCレギュレータです。PMBus（I2Cをベースとするオープン・スタンダードのデジタル・インタフェース・プロトコル）を介して、遠隔設定と、パワー・マネージメント・パラメータの遠隔モニタが可能です。LTM4677は、高速アナログ制御ループ、高精度混合信号回路、EEPROM、パワーMOSFET、インダクタ、および支持部品で構成されています。
LTM4677の2 線式シリアル・インタフェースにより、プログラム可能なスルーレートで、遅延時間のシーケンシングを行って、出力のマージニング、調整、および緩やかな増減が可能です。入力および出力の電流および電圧、出力電力、温度、稼働時間、およびピーク値は読み取り可能です。EEPROM内容のカスタム構成は必要ありません。起動時には、出力電圧、スイッチング周波数、およびチャネル位相角を、ピン配線で値が決まる抵抗によって設定できます。LTpowerPlay™ GUI、DC1613USB-PMBusコンバータ、およびデモキットを用意しています。
LTM4677はLTM4676A (デュアル13A)とピン互換で、SnPbまたはRoHS準拠の端子仕上げの 16mm×16mm×5.01mmBGAパッケージで提供されます。
アプリケーション
- 試作品、量産、および実地環境でのシステム最適化、特性評価、およびデータ・マイニング
- 通信システム、データ通信システム、およびストレージ・システム
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

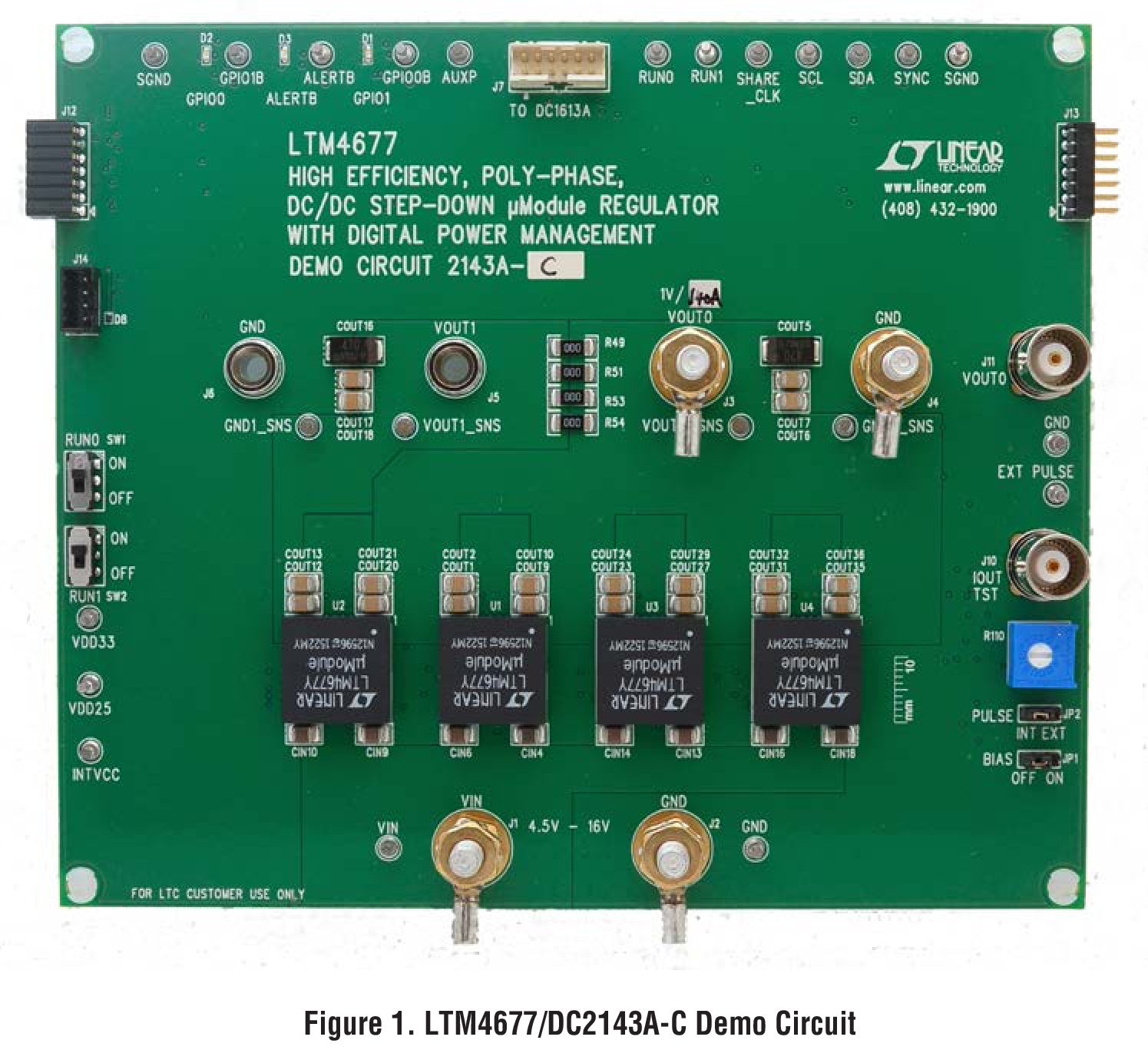

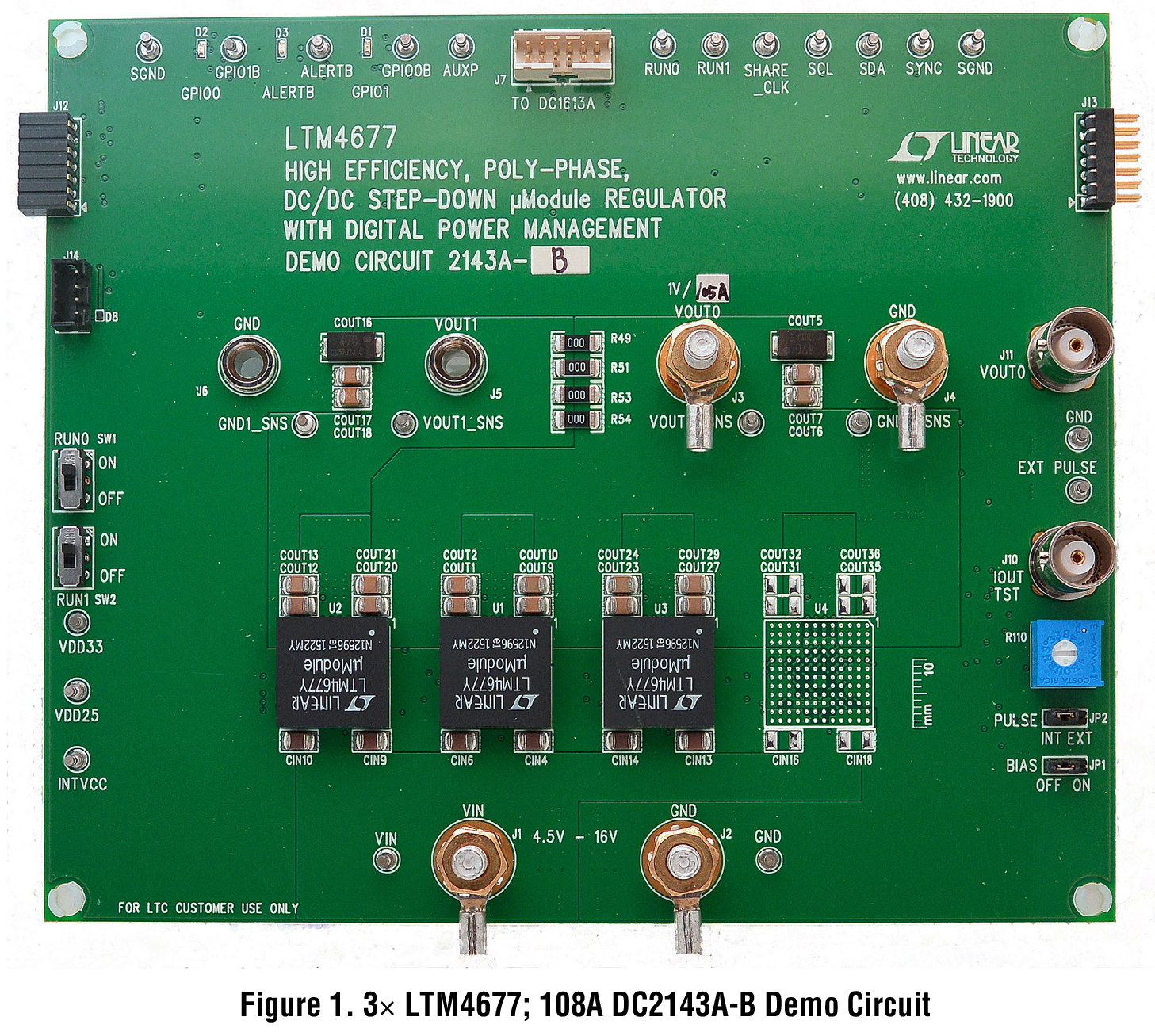

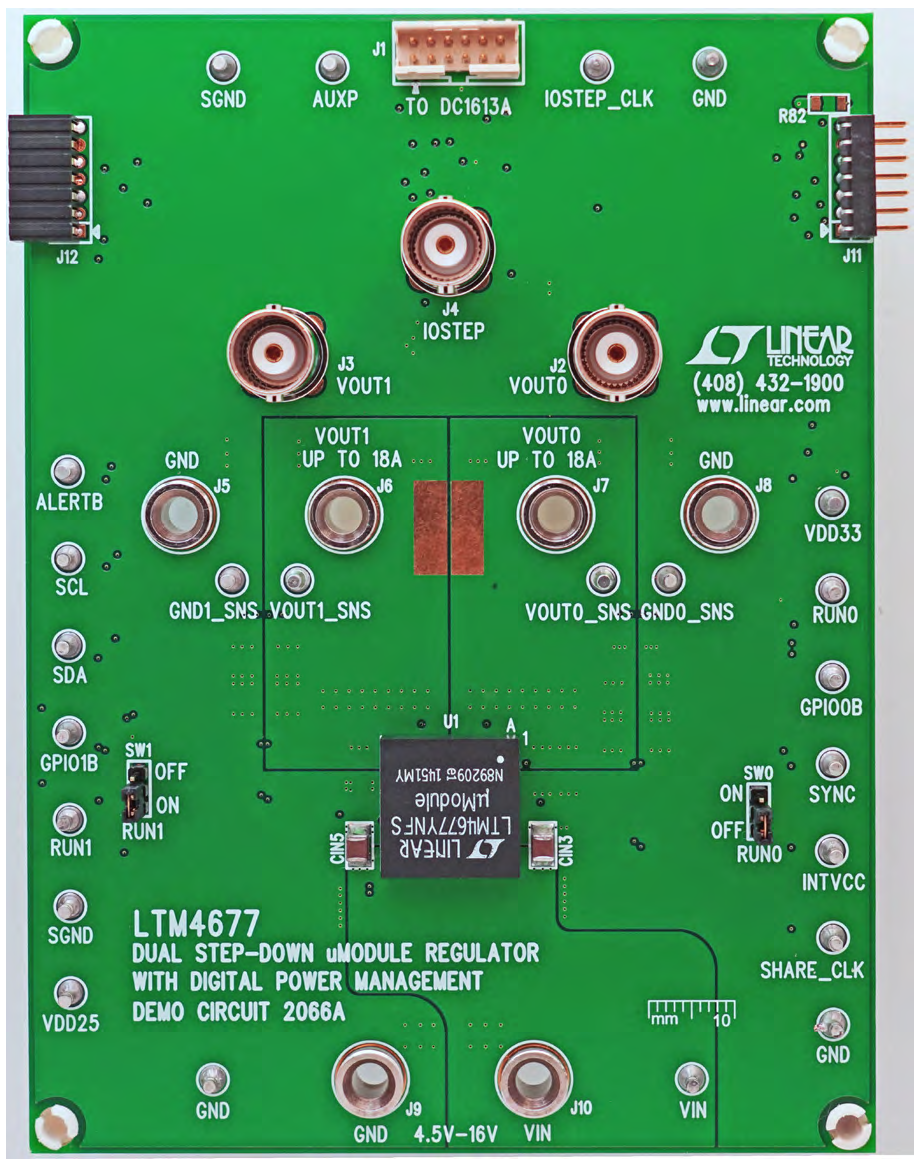

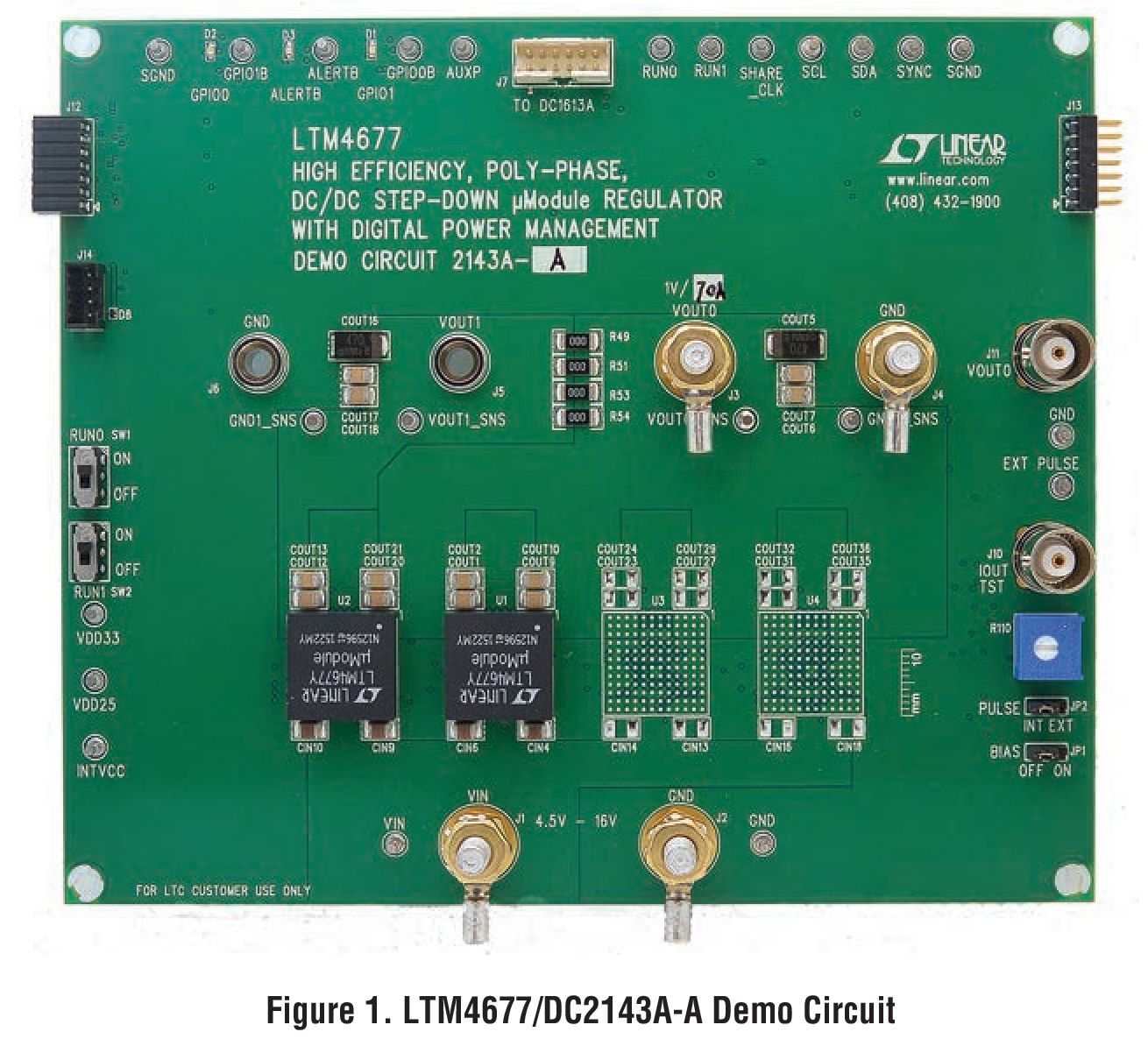

評価キット (8)
ドキュメント
Reliability Data (1)
アプリケーション・ノート (11)
ツール
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
LTspiceシュミレータ
下記製品はLTspiceで使用することが出来ます。:
LTpowerCAD
LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.
To open the project file for this circuit:
Step 1: Download and install LTpowerCAD on your computer.
Step 2: Click on the link(s) in the section below to download part-specific project files.
Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.
LTpowerCAD Project Files
Design tools for the following parts are available in LTpowerCAD:
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

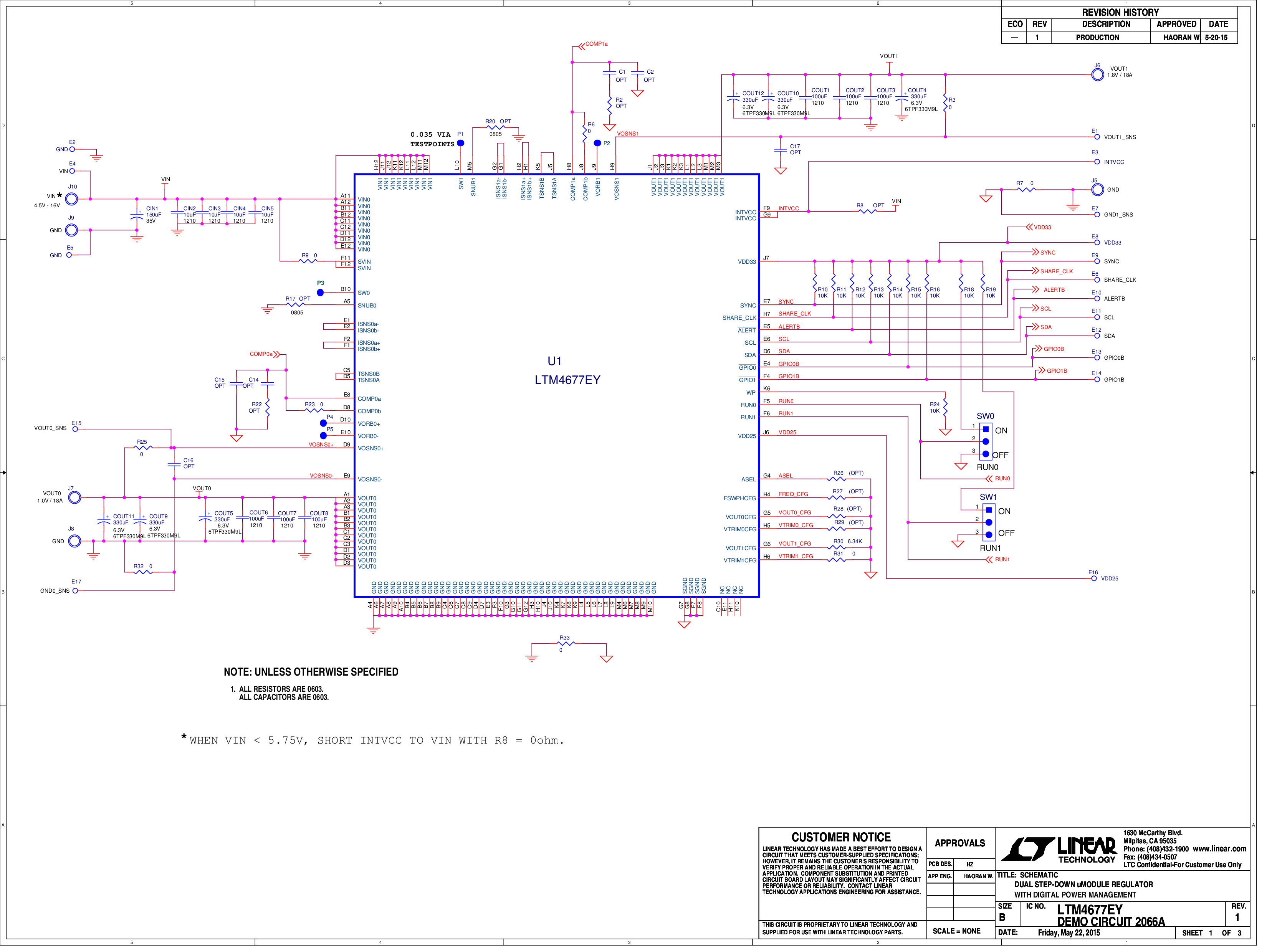

リファレンス・デザイン (3)
