LTM4675

パワーシステム・マネージメント機能を備えたデュアル9A/シングル18A μModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$28.25
特長
  • 制御およびモニタ用のデジタル・インタフェースを備えたデュアル高速アナログ・ループ
  • 広い入力電圧範囲:4.5V~17V
  • 出力電圧範囲:0.5V~5.5V
  • 全温度範囲での最大DC出力誤差:0.5%
  • 9A負荷での電流読み取り精度:2.5%
  • 400kHzのPMBusに準拠したI2Cシリアル・インタフェース
  • 16ビットΔΣ A/Dコンバータ内蔵
  • 最大125Hzの遠隔測定ポーリング・レートをサポート
  • 固定周波数電流モード制御
  • 複数のモジュールの並列接続および電流分担
  • 全7ビットのスレーブ・アドレスをサポート
  • デュアル13AのLTM4676Aに差し込み式でピン互換

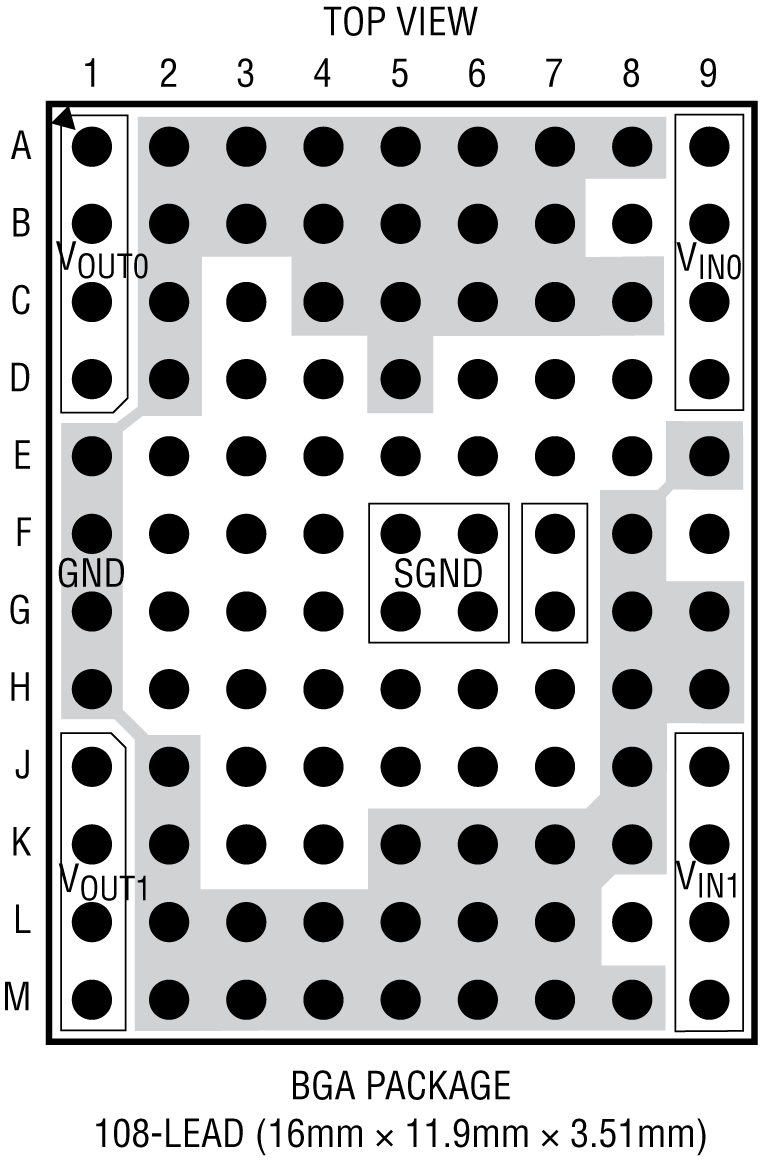

  • 16mm × 11.9mm × 3.51mm BGAパッケージ

読み取り可能なデータ:

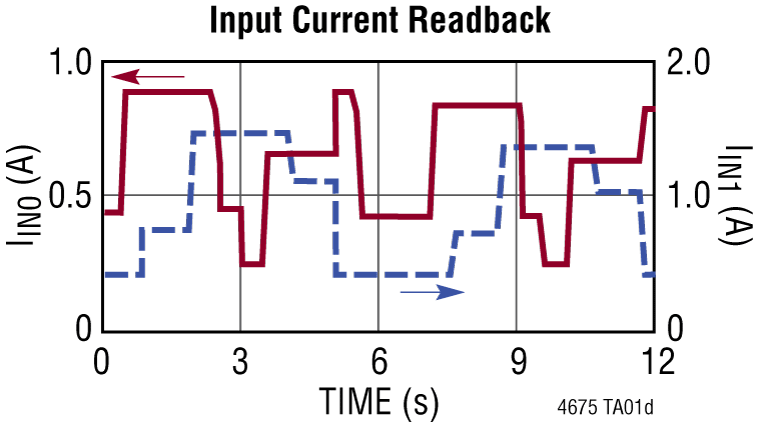

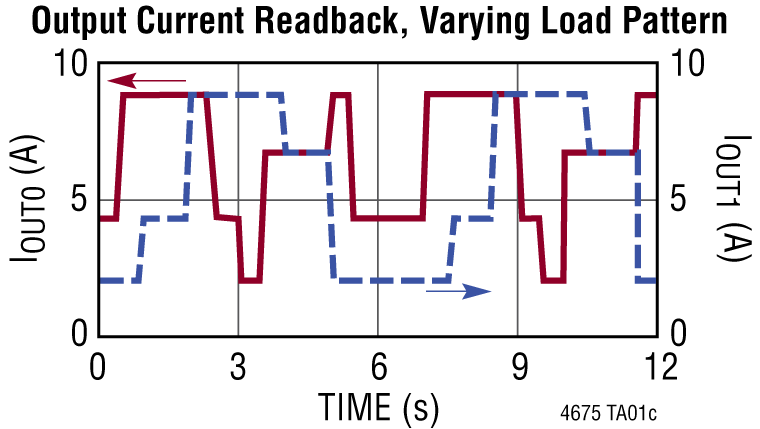

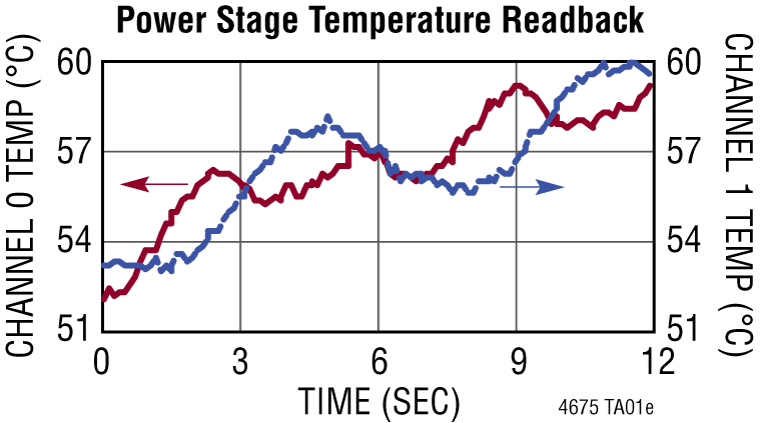

  • 入力電圧、出力電圧、入力電流、出力電流、および温度
  • 動作中のピーク値、稼働時間、フォルト、および警告
  • 内蔵EEPROMのフォルト・ログ記録(ECC付き)

書き込み可能なデータおよび設定可能なパラメータ:

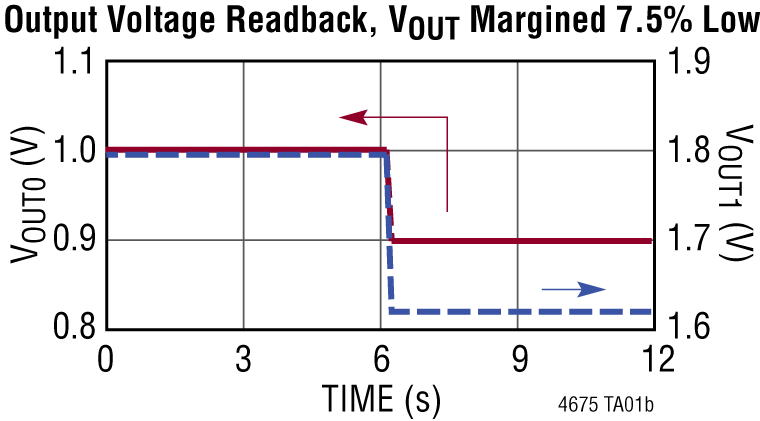

  • 出力電圧、電圧シーケンシングおよびマージニング
  • 電圧増減のデジタル・ソフトスタート/ストップ
  • OV/UV/OT、UVLO、周波数、および位相調整
製品概要
show more Icon

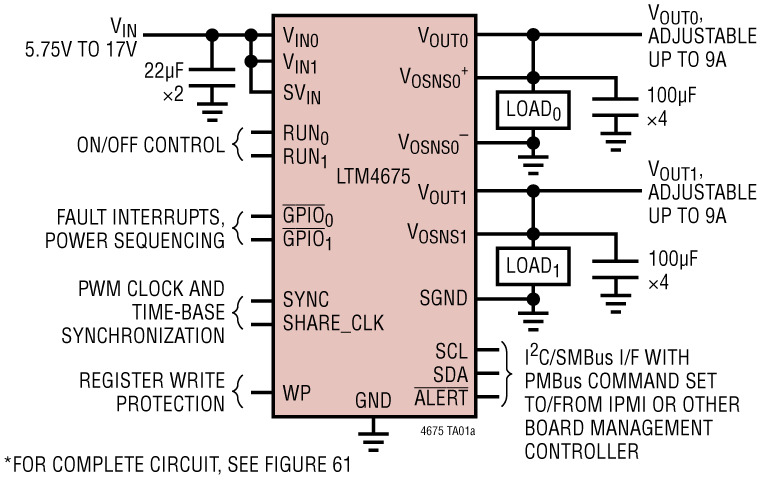

LTM4675は、オン時間が70msのデュアル9Aまたはシングル18Aの降圧μModule®(マイクロモジュール)DC/DCレギュレータです。このデバイスは遠隔設定が可能であり、またPMBus(オープンな標準規格であるI2Cベースのデジタル・インタフェース・プロトコル)を介してパワー・マネージメント・パラメータの遠隔モニタが可能です。LTM4675は、高速アナログ制御ループ、高精度混合信号回路、EEPROM、パワーMOSFET、インダクタ、および支持部品で構成されています。

LTM4675の2線式シリアル・インタフェースにより、プログラム可能なスルーレートで、遅延時間のシーケンシングを行って、出力のマージニング、調整、および緩やかな増減が可能です。入力および出力の電流および電圧、出力電力、温度、稼働時間、およびピーク値は読み取り可能です。EEPROM内容のカスタム構成は必要ありません。起動時には、出力電圧、スイッチング周波数、およびチャネル位相角を、ピン配線で値が決まる抵抗によって設定できます。LTpowerPlay GUI、DC1613 USB-PMBusコンバータ、およびデモキットを用意しています。

LTM4675は、SnPbまたはRoHS準拠の端子仕上げの16mm × 11.9mm × 3.51mm BGA パッケージで供給されます。


アプリケーション

  • 試作品、量産、および実地環境でのシステム最適化、特性評価、およびデータ・マイニング

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$28.25

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

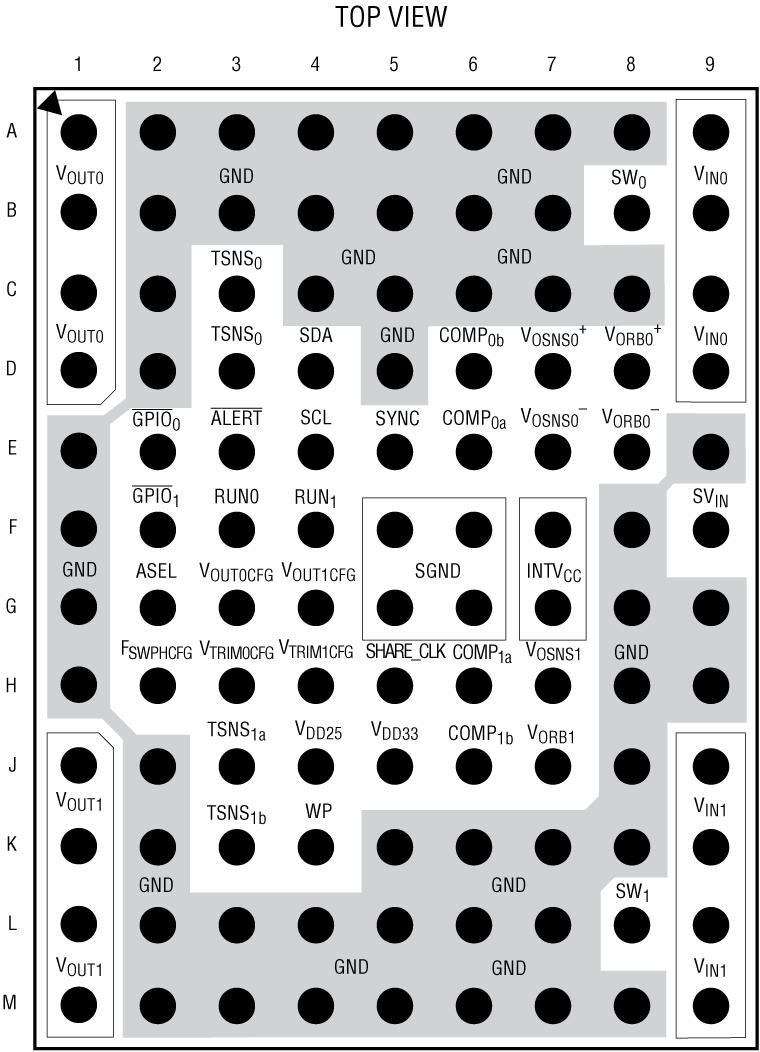

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4675EY#PBF
  • HTML
  • HTML
LTM4675IY
  • HTML
  • HTML
LTM4675IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 20, 2021

- 20_0311

Supplier Material Change for µModule

LTM4675EY#PBF

製造中

LTM4675IY

製造中

LTM4675IY#PBF

製造中

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4675EY#PBF

製造中

LTM4675IY

製造中

LTM4675IY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

2 5, 2020

- 20_0127

Supplier Material Change for µModule

LTM4675EY#PBF

製造中

LTM4675IY

製造中

LTM4675IY#PBF

製造中

7 25, 2019

- 19_0175

Notification of Qualification of New Mold Compound for the LTM4675 µModule Regulator

LTM4675EY#PBF

製造中

LTM4675IY

製造中

LTM4675IY#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 20, 2021

- 20_0311

arrow down

Supplier Material Change for µModule

LTM4675EY#PBF

製造中

LTM4675IY

製造中

LTM4675IY#PBF

製造中

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4675EY#PBF

製造中

LTM4675IY

製造中

LTM4675IY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

2 5, 2020

- 20_0127

arrow down

Supplier Material Change for µModule

LTM4675EY#PBF

製造中

LTM4675IY

製造中

LTM4675IY#PBF

製造中

7 25, 2019

- 19_0175

arrow down

Notification of Qualification of New Mold Compound for the LTM4675 µModule Regulator

LTM4675EY#PBF

製造中

LTM4675IY

製造中

LTM4675IY#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC2053A

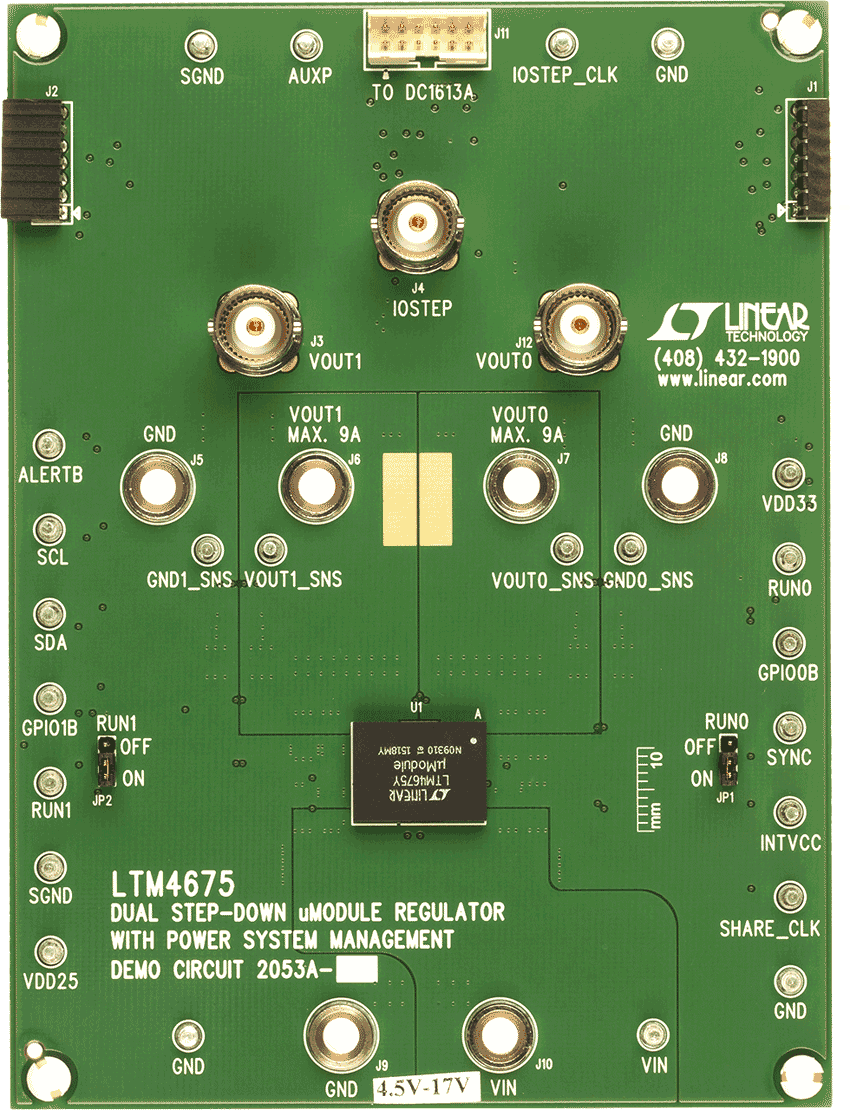

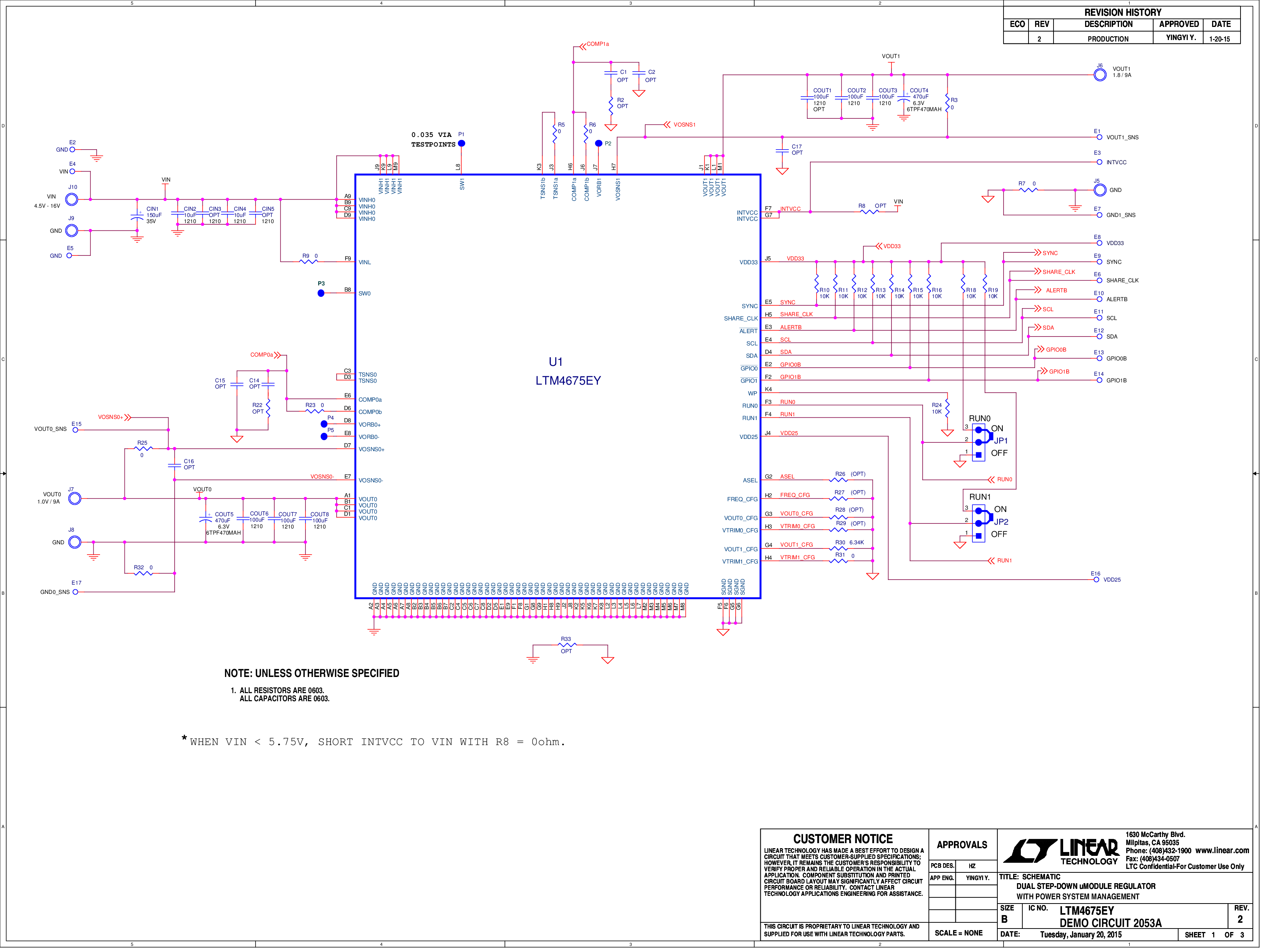

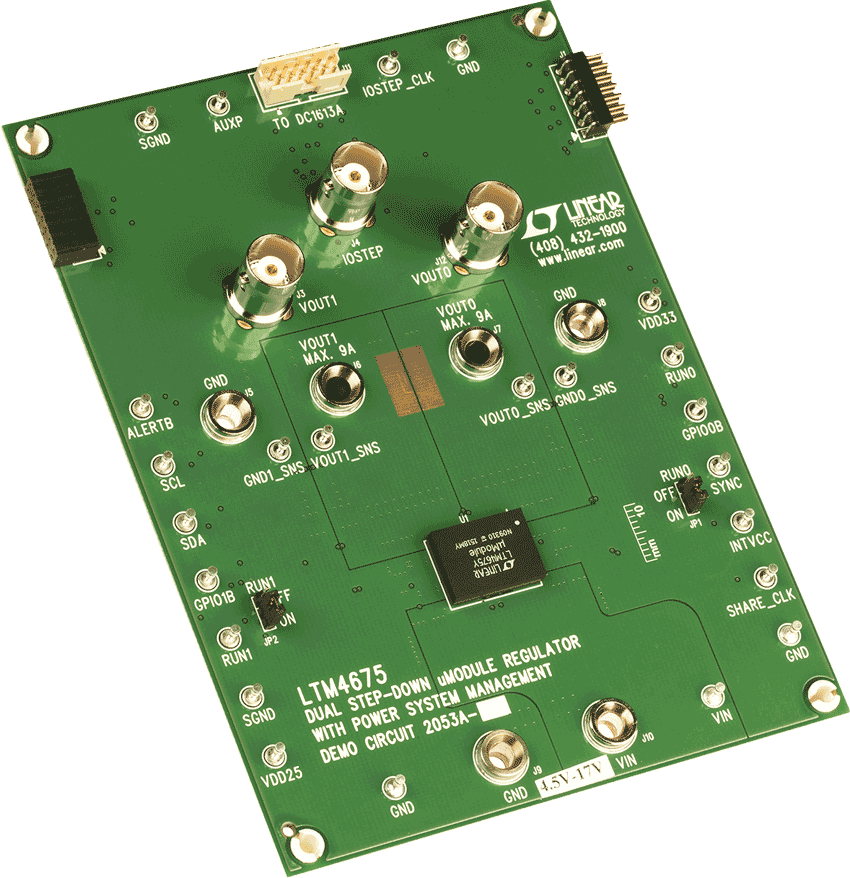

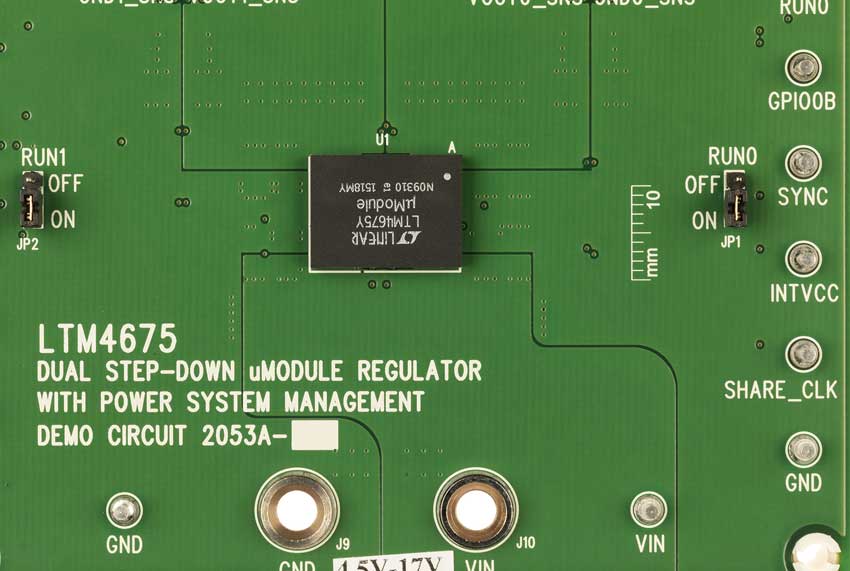

LTM4675EY Demo Board | Dual PMBus Buck μModule Regulator, 4.5V ≤ VIN ≤ 17V, VOUT0/VOUT1 = 1V/1.8V @ 9A

zoom

DC2053A

LTM4675EY Demo Board | Dual PMBus Buck μModule Regulator, 4.5V ≤ VIN ≤ 17V, VOUT0/VOUT1 = 1V/1.8V @ 9A

LTM4675EY Demo Board | Dual PMBus Buck μModule Regulator, 4.5V ≤ VIN ≤ 17V, VOUT0/VOUT1 = 1V/1.8V @ 9A

製品の詳細

Demonstration circuit 2053A is a dual-output, high efficiency, high density, μModule® regulator, operating from a 4.5V to 17V input range. The demo board features the LTM4675 a dual 9A or single 18A step-down regulator with PMBus digital power system management. The default dual output voltages are 1V and 1.8V, but each can be set to a voltage from 0.5V to 5.5V. Each output can supply 9A maximum load current. Please see the LTM4675 data sheet for more detailed information.

reference details image

DC2204B

LTM4675 + LTM4676A + LTM4677 + LTM4620A Demo Board | PSM μModule Power Stick

zoom

DC2204B

LTM4675 + LTM4676A + LTM4677 + LTM4620A Demo Board | PSM μModule Power Stick

LTM4675 + LTM4676A + LTM4677 + LTM4620A Demo Board | PSM μModule Power Stick

製品の詳細

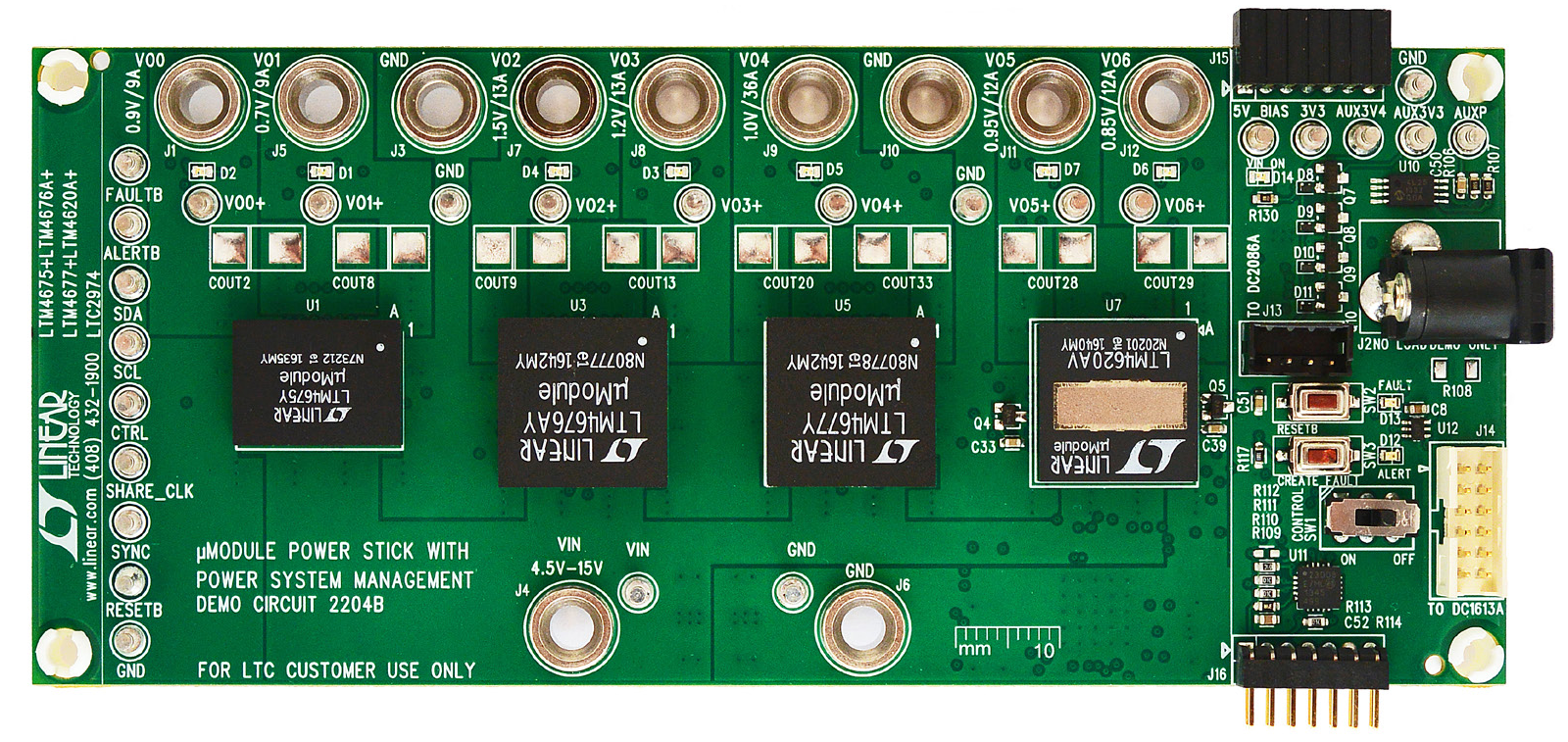

Demonstration circuit 2204B is a very compact demo board that showcases five different devices – LTM4675, LTM4676A, LTM4677, LTM4620A and LTC2974. These devices cover various product lines including DC/DC μModule® regulator with digital power system management (LTM4675, LTM4676A and LTM4677), high current analog DC/DC μModule regulator (LTM4620A) and I2C/SMBus/PMBus power system managers with EEPROM (LTC2974). Please see data sheets for more detailed information.
