製品概要

機能と利点

  • 1cm2(片面 PCB)または 0.5cm2(両面 PCB)のフル機能ソリューション)
  • BGA パッケージ:6.25mm × 6.25mm × 3.87mm
  • 広い入力電圧範囲:3.1V ~ 20V
  • 0.6V ~ 5.5V 出力電圧
  • 12A DC 出力電流
  • ライン、負荷、温度に対する最大全DC出力電圧誤差:±1.5%
  • 差動リモート・センシング・アンプ
  • 電流モード制御、高速過渡応答
  • 外付け周波数同期
  • 複数の LTM4626s と多相並列電流共有
  • 出力電圧トラッキング
  • 選択可能不連続モード
  • パワー・グッド・インジケータ
  • 過電流、過電圧および過熱からの保護

製品概要

LTM4626 は、6.25mm × 6.25mm × 3.87mm の小さい BGA パッケージに入ったフル機能 12A ステップダウン・スイッチング・モードモジュール(マイクロモジュール)・レギュレータです。パッケージには、スイッチング・コントローラ、パワー電界効果トランジスタ、インダクタ、その他の部品が含まれています。LTM4626 は 3.1 V ~ 20 V の入力電圧範囲で動作し、単一の外付け抵抗で設定する、出力電圧範囲 0.6 V ~ 5.5 V をサポートしています。高い効率の設計になっており、最大 12 A の連続電流を供給します。バルク入出力コンデンサしか必要ありません。

LTM4626 は選択可能な不連続モード動作と、電源シーケンシング用の出力電圧トラッキングをサポートします。スイッチング周波数が高い電流モード・コントロールにより、安定度を保ったままラインや負荷の変動に対して非常に高速な過渡応答を実現します。

故障保護機能には、過電圧、過電流と過熱の保護が含まれます。

LTM4626は、SnPb または RoHS 準拠の端子処理が可能。


アプリケーション

  • テレコム、データコム、ネットワークおよび産業用機器
  • 医療診断機器
  • データ記憶ラック装置およびカード
  • テストおよびデバグ・システム

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

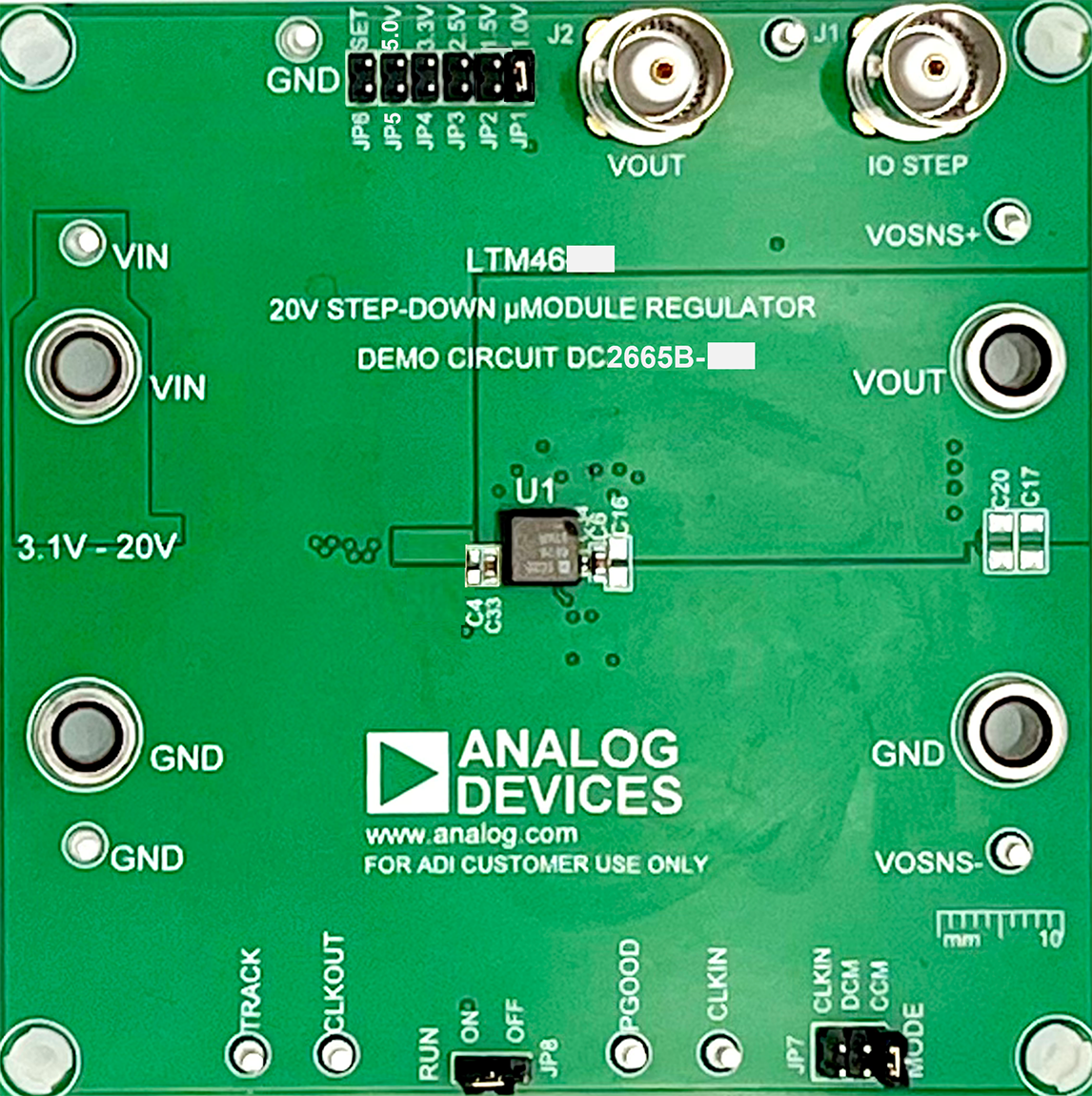

評価キット (2)

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LTM4626

LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

この回路のプロジェクト・ファイルを開くには:

ステップ1:LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。

ステップ2:以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。

ステップ3:プロジェクト・ファイルが実行できない場合、リンクを右クリックして[対象をファイルに保存]を選択します。次に、LTpowerCADツールを起動し、[ファイル]メニューで[プロジェクトを開く]を選択してプロジェクト・ファイルを開きます。

LTPowerCAD

LTpowerCADプロジェクト・ファイル

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

LTM4626

リファレンス・デザイン (1)

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
LTM4626EY#PBF 材料宣誓書(MD) 信頼性データ 49-Lead BGA (6.25mm × 6.25mm × 3.87mm)
LTM4626IY 材料宣誓書(MD) 信頼性データ 49-Lead BGA (6.25mm × 6.25mm × 3.87mm)
LTM4626IY#PBF 材料宣誓書(MD) 信頼性データ 49-Lead BGA (6.25mm × 6.25mm × 3.87mm)
ウェハ・ファブリケーション・データ R583 Reliability Data
