製品概要

機能と利点

  • 低ドリフト:
    • Aグレード:最大10ppm/°C
    • Bグレード:最大20ppm/°C
  • 高精度:
    • Aグレード:最大±0.05%
    • Bグレード:最大±0.10%
  • 低ノイズ:1.6ppmP-P (0.1Hz~10Hz)
  • 広い電源電圧範囲:最大36V
  • 小さい熱ヒステリシス:LS8 15ppm (–40°C~125°C)
  • 長期ドリフト:(LS8) 15ppm/√kHr
  • 入力レギュレーション(最大36Vまで):最大5ppm/V
  • 低いドロップアウト電圧:最大100mV
  • シンク電流およびソース電流:±10mA
  • 10mAでの負荷レギュレーション:最大8ppm/mA
  • -55°C~125°Cで完全に仕様を規定
  • 出力電圧オプション:1.25V、2.048V、2.5V、3V、3.3V、4.096V、5V
  • 高さの低い(1mm)ThinSOTパッケージおよび5mm × 5mmの表面実装型ハーメチック・パッケージ

製品概要

LT6654は、高精度、低ノイズ、低ドリフト、低ドロップアウト、低消費電力を備えた高精度の小型電圧リファレンス・ファミリです。LT6654は最大36Vまでの電圧で動作し、-55°C~125°Cで仕様が完全に規定されています。バッファ付き出力により、±10mAの出力駆動電流を供給可能で、出力インピーダンスを低く抑え、高精度の負荷レギュレーションを実現します。これらの特長が組み合わされているLT6654は、携帯機器、産業用の検出および制御、自動車などのアプリケーションに最適です。

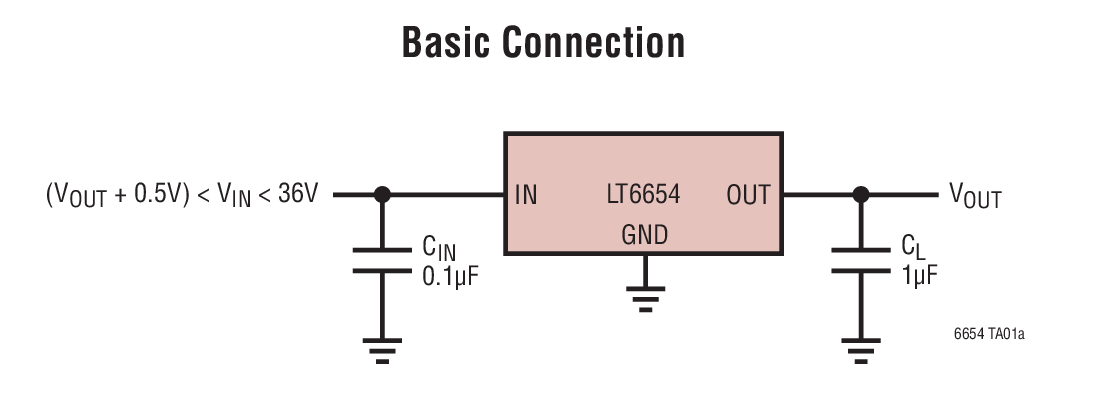

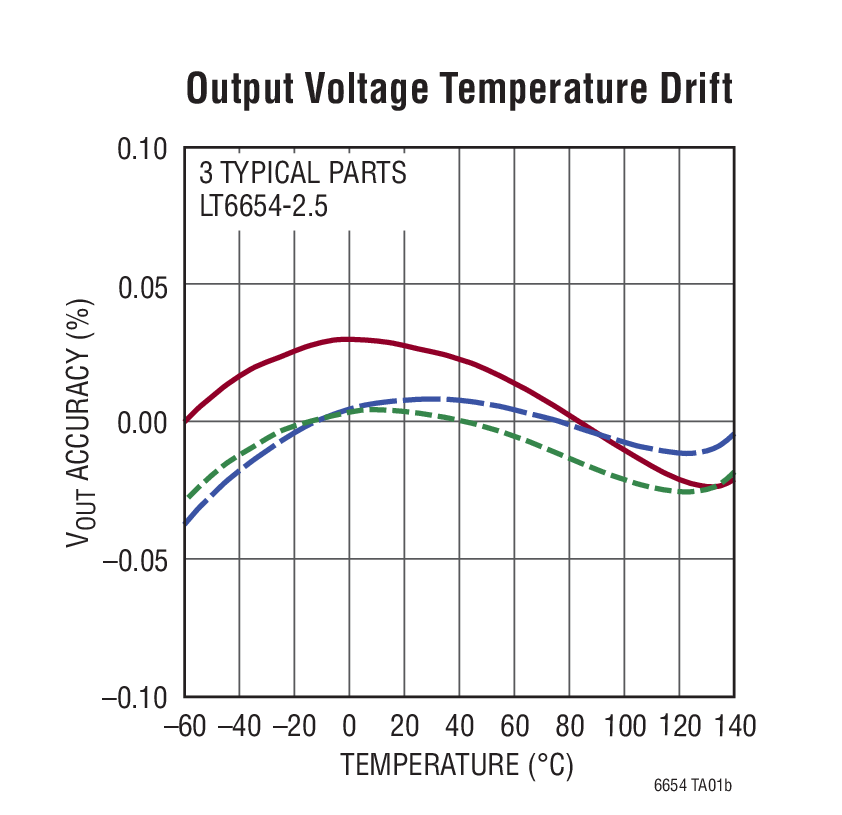

LT6654は、先進的な製造技術と曲率補償を使用して設計されているので、10ppm/°Cの温度ドリフトと0.05%の初期精度を達成することができます。熱ヒステリシスを低く抑えることによって高精度を保証し、1.6ppmP-Pの低ノイズによって測定の不確かさを最小限に抑えます。LT6654は電流を流し込むこともできるので、正電圧リファレンスと同じ精度で、低消費電力の負電圧リファレンスとして動作できます。

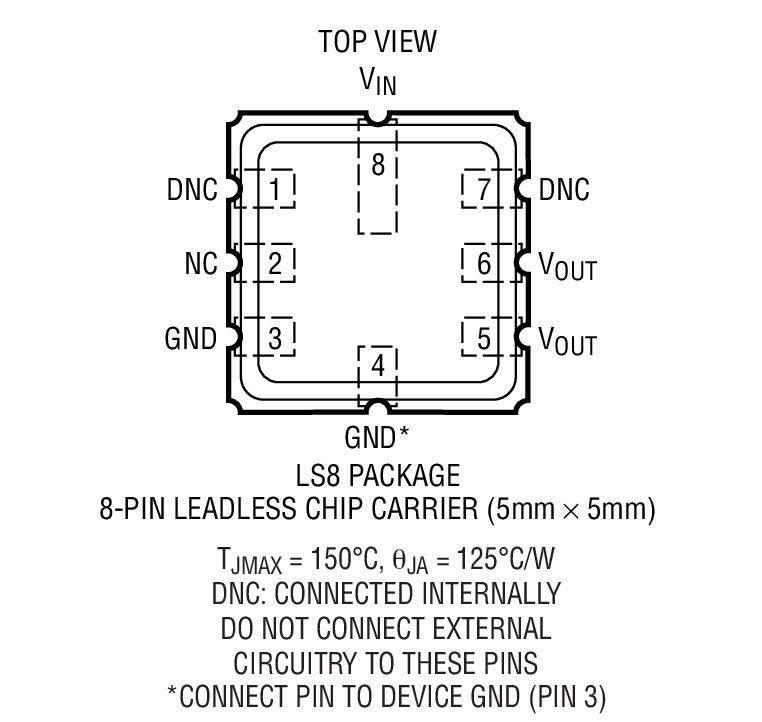

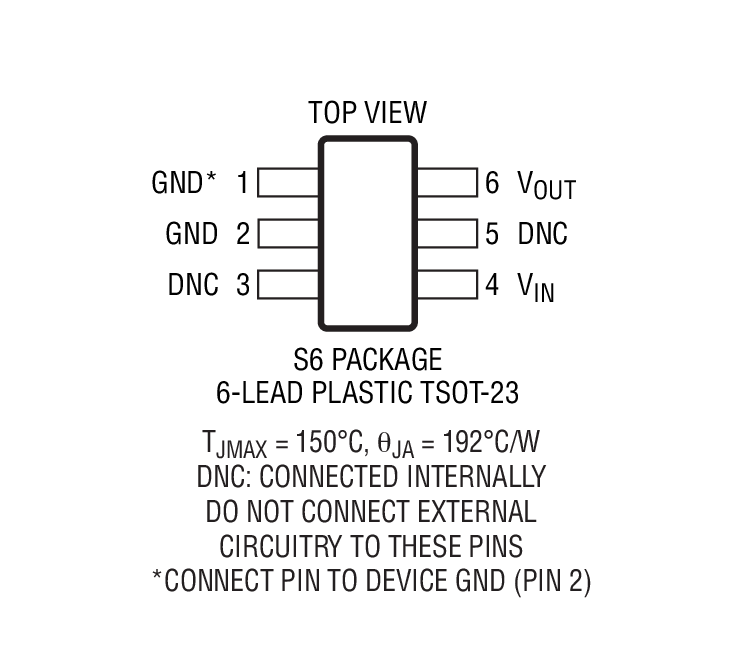

LT6654リファレンスは、6ピンSOT-23パッケージおよび8ピンLS8パッケージで供給されます。LS8は、抜群の安定性を発揮する5mm × 5mmの表面実装型ハーメチック・パッケージです。


アプリケーション

  • 自動車用制御機器およびモニタ機器
  • 高温産業用機器
  • 高分解能データ収集システム
  • 計測機器およびプロセス制御機器
  • 高精度レギュレータ
  • 医療機器
