ADXL1002

高周波MEMS 加速度センサー、+/-50g、低ノイズ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$35.55
機能
  • 平面1軸の加速度センサーでアナログ出力
  • リニア周波数応答範囲:DC ~11 kHz (3 dBポイント)
    • 共振周波数 : 21 kHz
  • 超低ノイズ密度
  • ±50 g レンジで25 μg/√Hz
  • オーバーレンジの検出とDC結合により高速回復時間が可能
  • 完全な電子機械式自己テスト機能
  • 感度性能
    • 全温度範囲の感度安定性:5%
    • フルスケールレンジの直線性:±0.1%
    • 直交軸感度: ±1% (ZX)、±1% (YX)
  • 単電源動作
    • 電源に対しレシオメトリックな出力電圧
    • 低消費電力:1.0 mA
    • 高速回復の省電力スタンバイ動作モード
  • RoHS準拠
  • 温度範囲: −40 °C ~ +125°C
  • 5 mm×5 mm×1.80 mm LFCSPパッケージ
製品概要
show more Icon

ADXL1001/ADXL1002は2種類のフルスケール・レンジ・オプションを提供し、幅広い周波数範囲にわたり超低ノイズ密度を実現し、産業用状態監視製品に適しています。ADXL1001 (±100 g) と ADXL1002 (±50 g)の代表的なノイズ密度はそれぞれ30 μg/√Hz と 25 μg/√Hzです。 2つの加速度センサー・デバイスの感度は安定しており、再現性があり、10,000 gまでの外部ショックに耐えられます。

ADXL1001/ADXL1002 は完全な静電気セルフテスト(ST) やオーバーレンジ(OR)インジケータを備えており、組み込みアプリケーションに役立つ高度なシステム・レベルの機能を可能にします。ADXL1001/ADXL1002は、又低消費電力で3.3 V ~ 5.25 Vの単電源で動作するので、ワイヤレス・センシング製品の設計を可能にします。これらの製品は5 mm×5 mm× 1.80 mm、LFCSPパッケージを採用し、-40~+125°Cの温度範囲にわたって動作が規定されています。

アプリケーション

  • 状態監視
  • 予知保全
  • 資産の健全性
  • テストおよび計測機器
  • HUMS(Health usage monitoring system)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$35.55

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADXL1002BCPZ
  • HTML
  • HTML
ADXL1002BCPZ-RL
  • HTML
  • HTML
ADXL1002BCPZ-RL7
  • HTML
  • HTML
評価用キット

評価用キット 1

reference details image

EVAL-ADXL100X

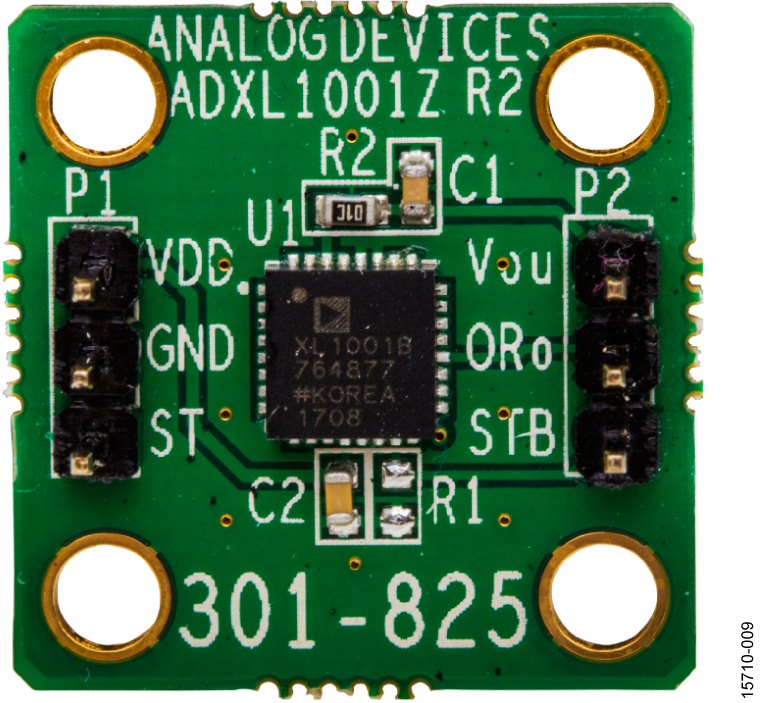

ADXL1001/ADXL1002 評価用ボード

zoom

EVAL-ADXL100X

ADXL1001/ADXL1002 評価用ボード

ADXL1001/ADXL1002 評価用ボード

機能と利点

  • 6 ピン・ヘッダ搭載用の間隔を設けた 2 セットのビア
  • プロトタイピング・ボードまたは PCB への取付けが容易
  • 小型サイズおよびボードの剛性により、ユーザ・システムと加速度計測への影響を最小化

製品の詳細

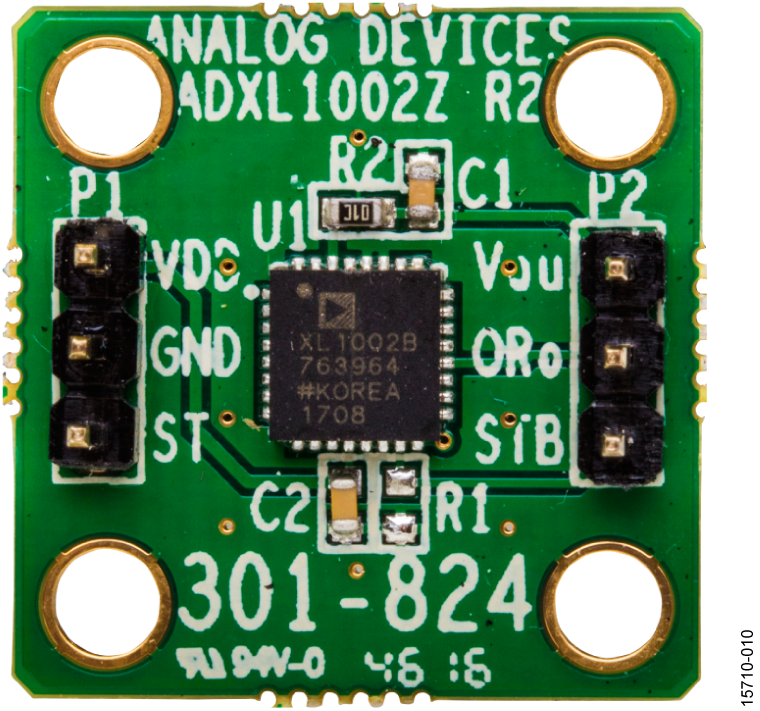

EVAL-ADXL1001Z および EVAL-ADXL1002Z はシンプルな評価用ボードで、ADXL1001 および ADXL1002 の振動センサーの性能を短時間で評価することができます。EVAL-ADXL1001Z および EVAL-ADXL1002Z は、メカニカル・シェーカー上に取り付けるように特に設計されており、0.8 インチ四方の極厚プリント基板で作成されています。シェーカー・ブロックにしっかりと固定できるように、ネジ穴が設けられています。この設計により、ADXL1001 または ADXL1002 の振動センサーのフル・レンジの性能を、デバイスを別個の試験用ボードにハンダ処理することなく、評価することができます。−3 dB 帯域幅が約 20 kHz のシンプルな RC ローパス・フィルタが出力に装備されています。部品は取換え可能なので、ユーザのアプリケーションに特化したローパス・フィルタをデバイスの出力に実装することができます。


マイクロ電子機械システム(MEMS)ADXL1001ADXL1002加速度センサーの詳細は、アナログ・デバイセズが提供する ADXL1001/ADXL1002 データシートに記載されています。データシートと併せて、必ず評価用ボードのユーザ・ガイド(UG-1121)を参照してください。

リファレンス・デザイン

リファレンス・デザイン 4

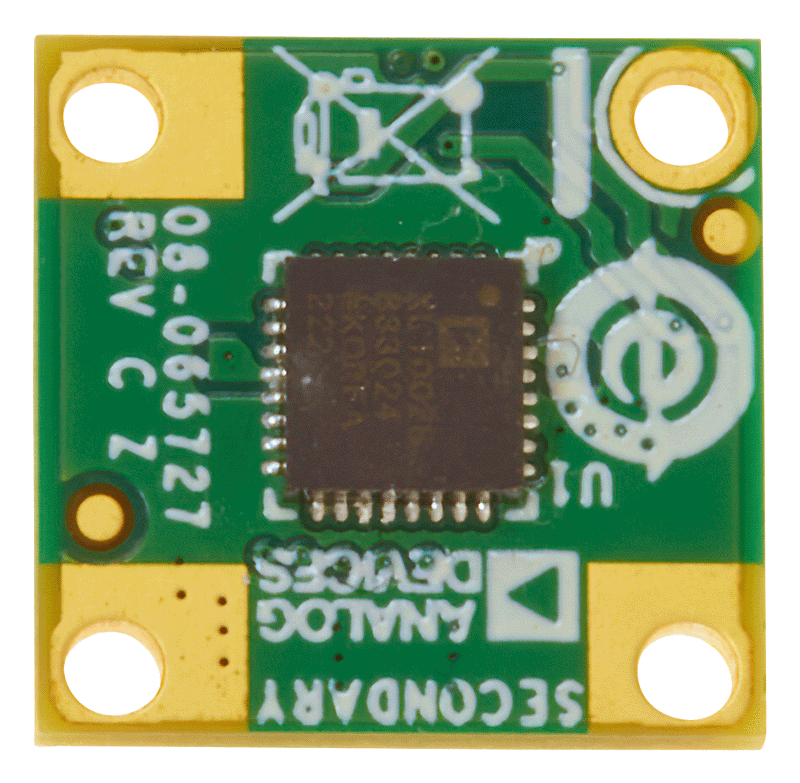

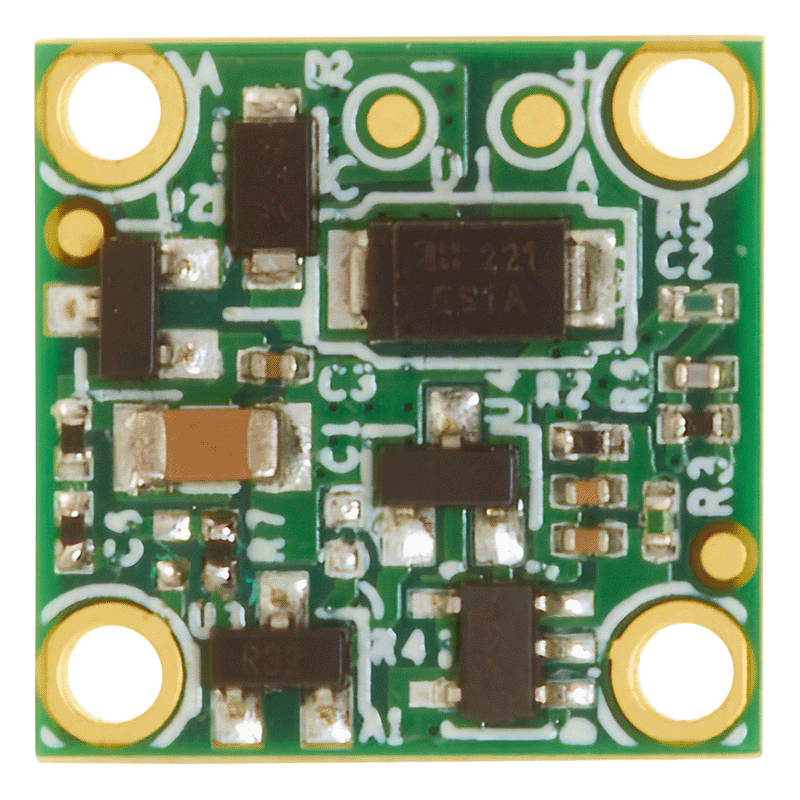

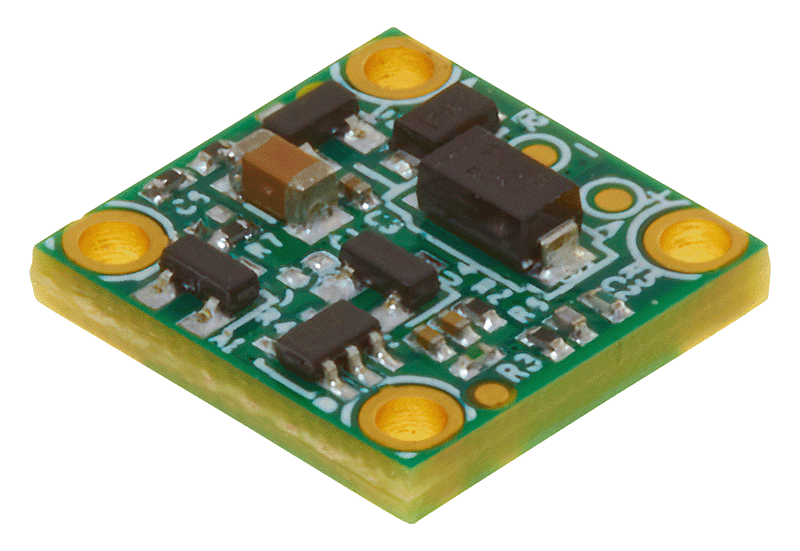

Figure 1. CN0588 Simplified Block Diagram.

DC to 10 kHz MEMS-Based IEPE Vibration Sensor

zoomopens a dialog

CN0588

DC to 10 kHz MEMS-Based IEPE Vibration Sensor

CN0588

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
DC to 10 kHz MEMS-Based IEPE Vibration Sensor

機能と利点

  • Mechanically enclosed and machine mountable
  • IEPE interface to retrofit into existing machines
  • Power and data over a single wire, power comes from host
  • Has a frequency range from DC up to 10 kHz and response within ±3 dB
  • Resonant frequency around 12.5 kHz
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

2.6 M

EVAL-CN0533-EBZ Simplified Circuit Diagram

状態基準保全アプリケーション用の4mA~20mA出力の10kHz MEMS加速度センサー ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0533

状態基準保全アプリケーション用の4mA~20mA出力の10kHz MEMS加速度センサー ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

CN0533

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
状態基準保全アプリケーション用の4mA~20mA出力の10kHz MEMS加速度センサー ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 10kHz MEMs振動センサー
  • 4mA~20mAの産業用出力
  • EVAL-XLMOUNT1取り付けキューブとの互換性
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

1.94 M

CN-0549 System Block Diagram

状態基準保全(CbM)開発プラットフォーム ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0549

状態基準保全(CbM)開発プラットフォーム ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

CN0549

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
状態基準保全(CbM)開発プラットフォーム ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 機械(ポンプ、ファン、モータなど)への取り付けが容易で、センサー信号の完全性を20kHzまで維持
  • 広帯域MEMS加速度センサーのデータを一般的なIEPEフォーマットで出力
  • DAQソリューションが高忠実度を実現、DC~54kHzのIEPEアナログ入力帯域幅
  • 組込みのFPGAソフトウェアが、ローカルの組込み処理またはネットワーク処理用に生データをキャプチャして保存
  • IIO Oscilloscopeアプリケーションがデータの迅速な可視化と評価を実現
詳細なリファレンス・デザインを表示 external link

使用製品 2

設計および組み込みツール

pdf icon

ZIP

1.63 K

ビデオ

Thumbnail Image

1 25, 2021

01:52

CN0549: Condition-Based Monitoring Development Platform

Thumbnail Image

1 29, 2021

02:43

CN0549 - CbM Development Platform

Thumbnail Image

4 15, 2021

ADIセンサーインターフェイスシリーズ - CbMと振動解析

Thumbnail Image

2 10, 2021

CN0549 状態基準保全 (CbM) 開発プラットフォーム

Thumbnail Image

3 05, 2021

03:34

ADI Sensor Interface Series - CbM and Vibration Analysis

Thumbnail Image

3 09, 2021

CN0549: 状態基準保全(CbM)開発プラットフォーム

Thumbnail Image

2 09, 2022

02:34

CN0549 New Condition-Based Monitoring Platform from ADI

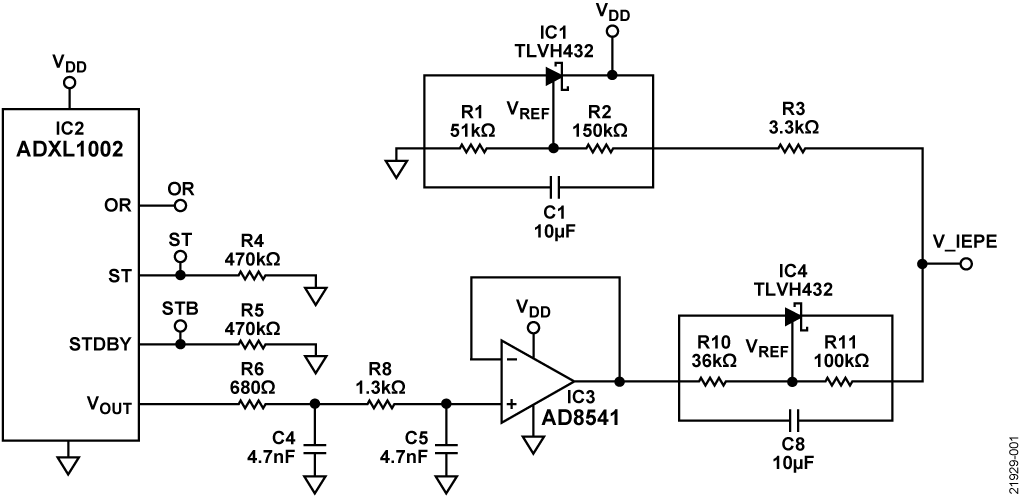

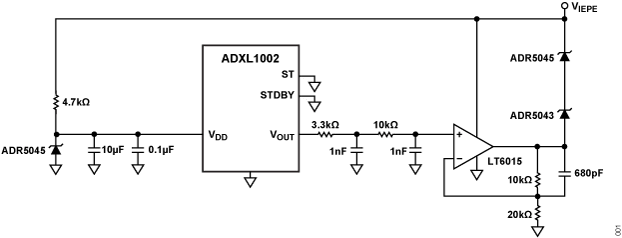

Complete ADXL1002 with IEPE Compatible Circuit Diagram
