製品モデル 3
1Ku当たりの価格
価格は未定
特長
  • パワーシステム・マネージメント製品の詳細についてはこちらをクリックして下さい。
  • 制御およびモニタ用のデジタル・インタフェースを備えたデュアル高速アナログ・ループ
  • 広い入力電圧範囲:4.5V~26.5V
  • 出力電圧範囲:0.5V~5.4V(VOUT0の場合は最大4V)
  • 全温度範囲での最大DC出力誤差:1%
  • 10A負荷での電流読み取り精度:2.5%
  • 400kHzのPMBusに準拠したI2Cシリアル・インタフェース
  • 16ビットΔΣ A/Dコンバータ内蔵
  • 固定周波数電流モード制御
  • 複数のモジュールの並列接続および電流分担
  • 16個のスレーブ・アドレス:レール/グローバル・アドレス指定
  • 16mm × 16mm × 5.01mm BGAパッケージ

読み取り可能なデータ:
  • 入力電圧、出力電圧、入力電流、出力電流、および温度
  • 動作中のピーク値、稼働時間、フォルト、および警告
  • 内蔵EEPROMのフォルト・ログ記録

書き込み可能なデータおよび設定可能なパラメータ:
  • 出力電圧、電圧シーケンシングおよびマージニング
  • 電圧増減のデジタル・ソフトスタート/ストップ
  • OV/UV/OT、UVLO、周波数、および位相調整
製品概要
show more Icon

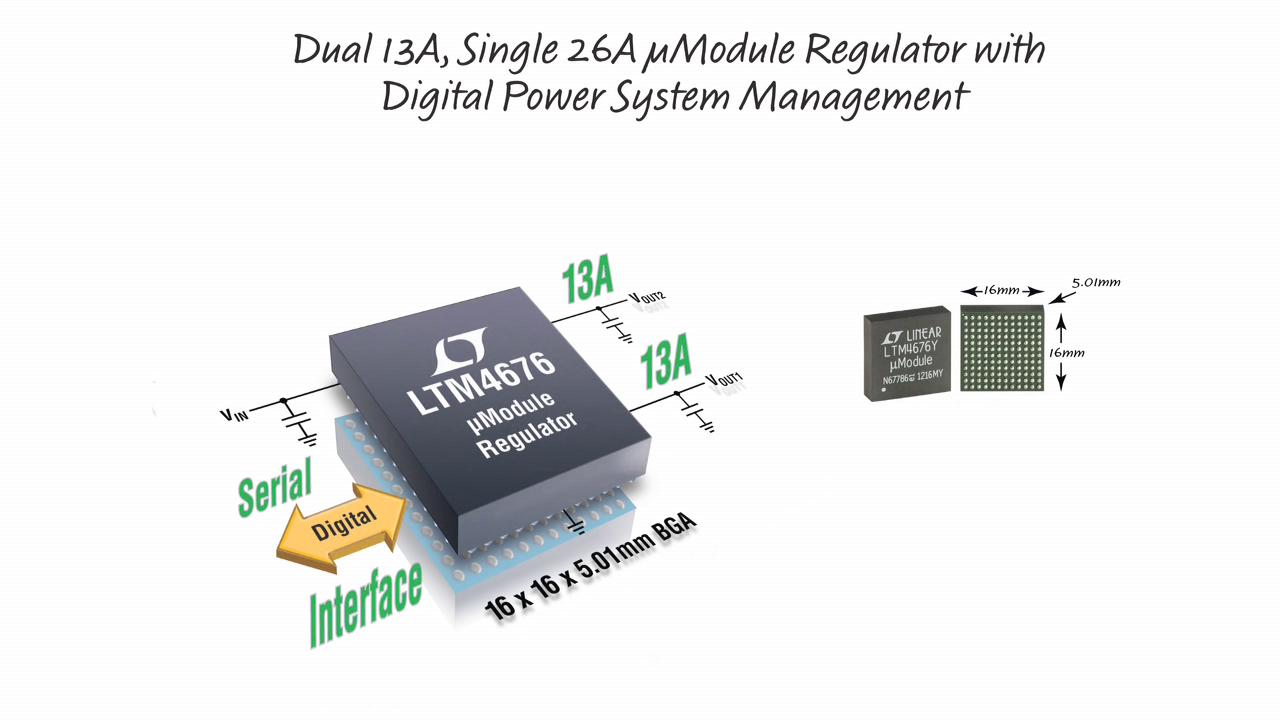

LTM4676は、デュアル13Aまたはシングル26Aの降圧μModule®(マイクロモジュール)DC/DCレギュレータで、PMBus(I2Cをベースとするオープン・スタンダードのデジタル・インタフェース・プロトコル)を介して、遠隔設定と、パワー・マネージメント・パラメータの遠隔モニタが可能です。LTM4676は、高速アナログ制御ループ、高精度混合信号回路、EEPROM、パワーMOSFET、インダクタ、および支持部品で構成されています。

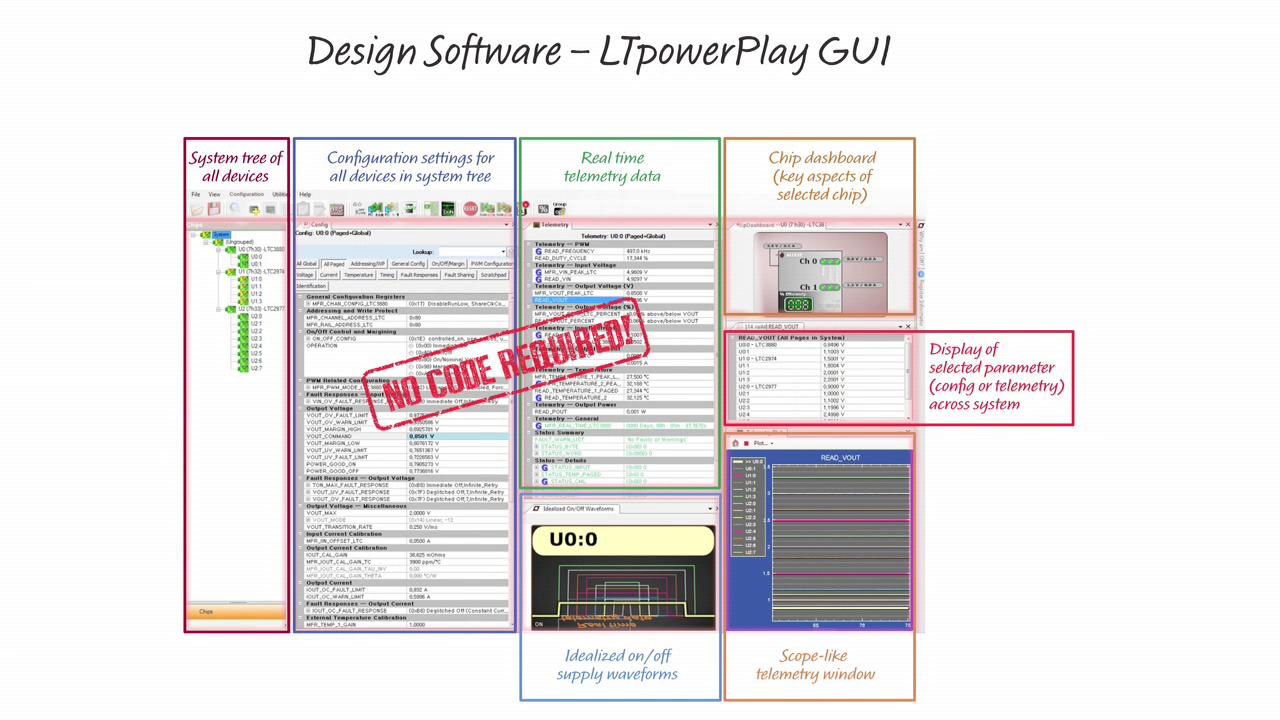

LTM4676の2線式シリアル・インタフェースにより、プログラム可能なスルーレートで、遅延時間のシーケンシングを行って、出力のマージニング、調整、および緩やかな増減が可能です。入力および出力の電流および電圧、出力電力、温度、稼働時間、およびピーク値は読み取り可能です。EEPROM内容のカスタム構成は必要ありません。起動時には、出力電圧、スイッチング周波数、およびチャネル位相角を、ピン配線で値が決まる抵抗によって設定できます。LTpowerPlay GUI、DC1613 USB-PMBusコンバータ、およびデモキットを用意しています。

LTM4676は、SnPbまたはRoHS準拠の端子仕上げの16mm × 16mm × 5.01mm BGA パッケージで供給されます。

PARTNUMBER TURN-ON START-UP TIME (MAX) (ms) VIN RANGE (V) VOUT RANGE (V) PIN-COMPATIBLE
LTM4676 170 4.5 to 26.5 0.5V to 4 (CH0)
0.5 to 5.5 (Both CH)
Yes
LTM4676A 70 4.5 to 17 0.5 to 5.5 (Both CH)
See Table 1 and page 22 for more on LTM4676A’s enhancements over LTM4676's feature set.


アプリケーション

  • 試作品、量産、および実地環境でのシステム最適化、特性評価、およびデータ・マイニング
  • 通信システム、データ通信システム、およびストレージ・システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4676EY#PBF
  • HTML
  • HTML
LTM4676IY
  • HTML
  • HTML
LTM4676IY#PBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

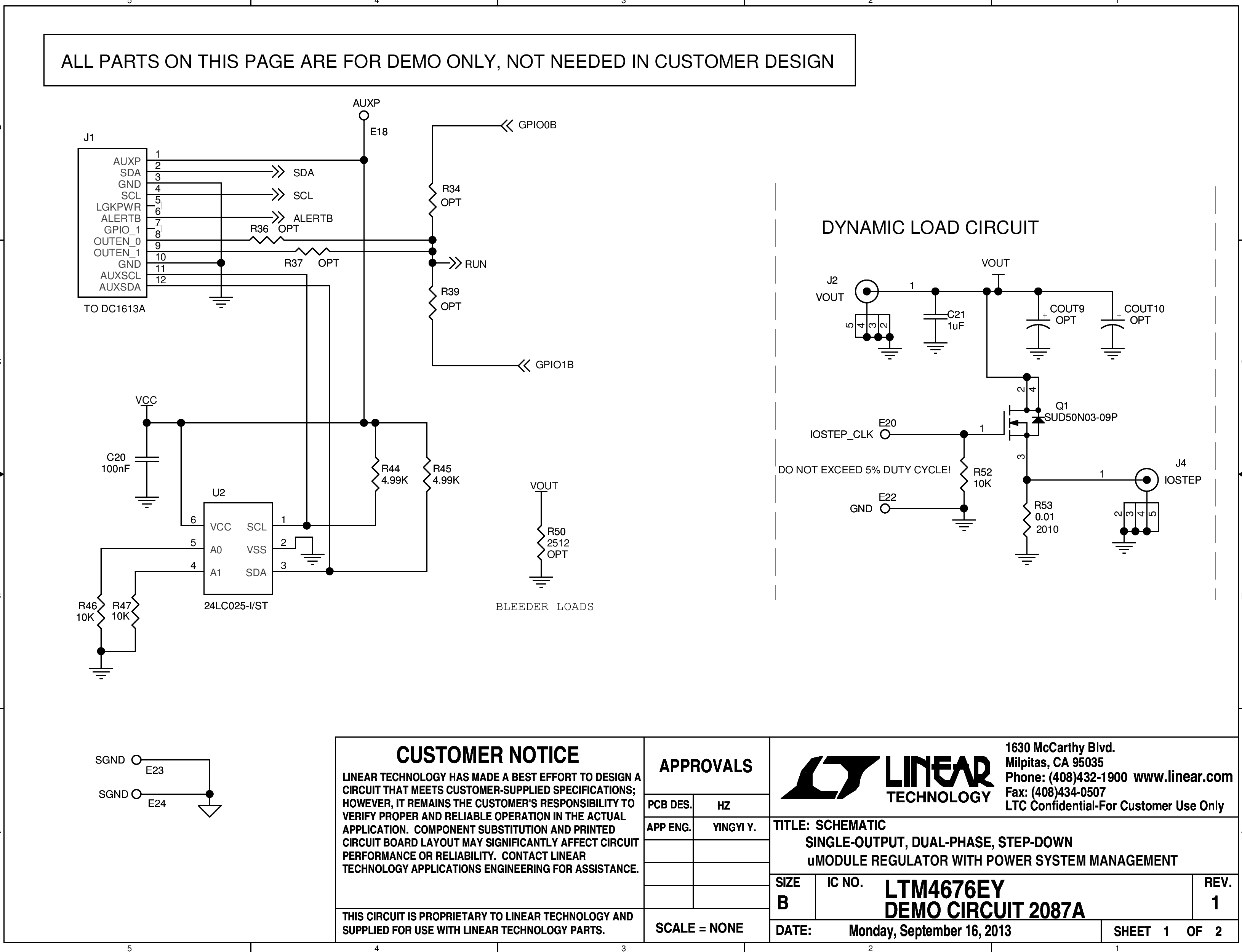

DC2087A

LTM4676 Demo Board | Buck µModule, 4.5V ≤ VIN ≤ 16V, VOUT = 1V @ 26A

zoom

DC2087A

LTM4676 Demo Board | Buck µModule, 4.5V ≤ VIN ≤ 16V, VOUT = 1V @ 26A

LTM4676 Demo Board | Buck µModule, 4.5V ≤ VIN ≤ 16V, VOUT = 1V @ 26A

製品の詳細

Demonstration circuit 2087A is a single-output, high efficiency, high density, μModule® regulator with 4.5V to 16V input range. It can supply 26A maximum load current. The demo board has a LTM4676 μModule regulator, which is a dual 13A or single 26A step-down regulator with PMBus power system management. Please see LTM4676 data sheet for more detailed information.





reference details image

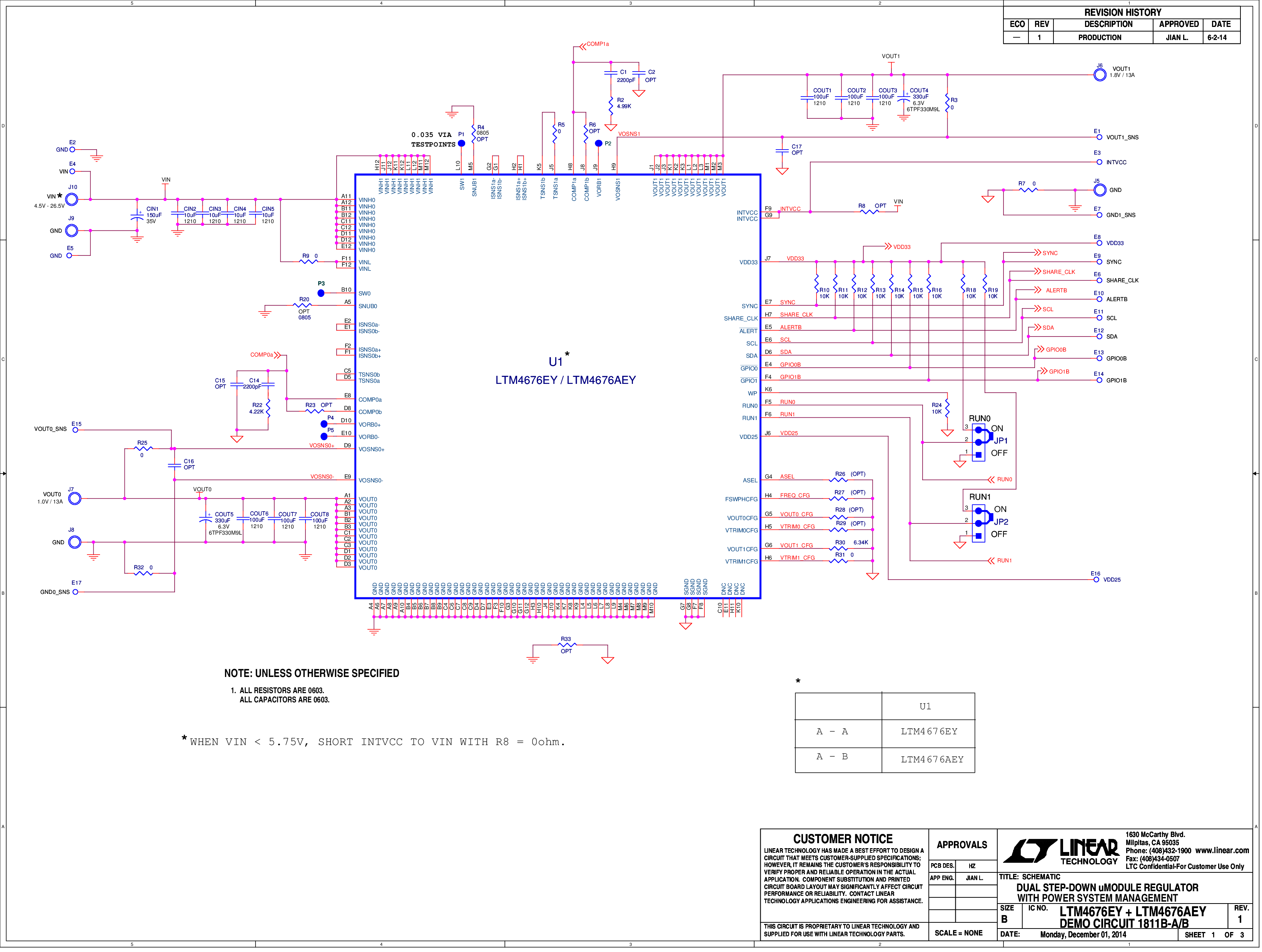

DC1811B-KIT

DC1613Aデモ・キット付きLTM4676 | USB-to-PMBusアダプタ(DC1613A)付きLTM4676(DC1811)

zoom

DC1811B-KIT

DC1613Aデモ・キット付きLTM4676 | USB-to-PMBusアダプタ(DC1613A)付きLTM4676(DC1811)

DC1613Aデモ・キット付きLTM4676 | USB-to-PMBusアダプタ(DC1613A)付きLTM4676(DC1811)

製品の詳細

デモ回路1811B-Aは、デュアル出力の高効率、高密度μModule®レギュレータで、入力範囲は4.5V~26.5Vです。各出力は、最大13Aの負荷電流を供給できます。このデモ用ボードには、LTM4676 μModuleレギュレータが搭載されています。このレギュレータは、PMBusパワー・システム・マネージメントを備えたデュアル13Aまたはシングル26A降圧レギュレータです。詳細については、LTM4676データシートを参照してください。





reference details image

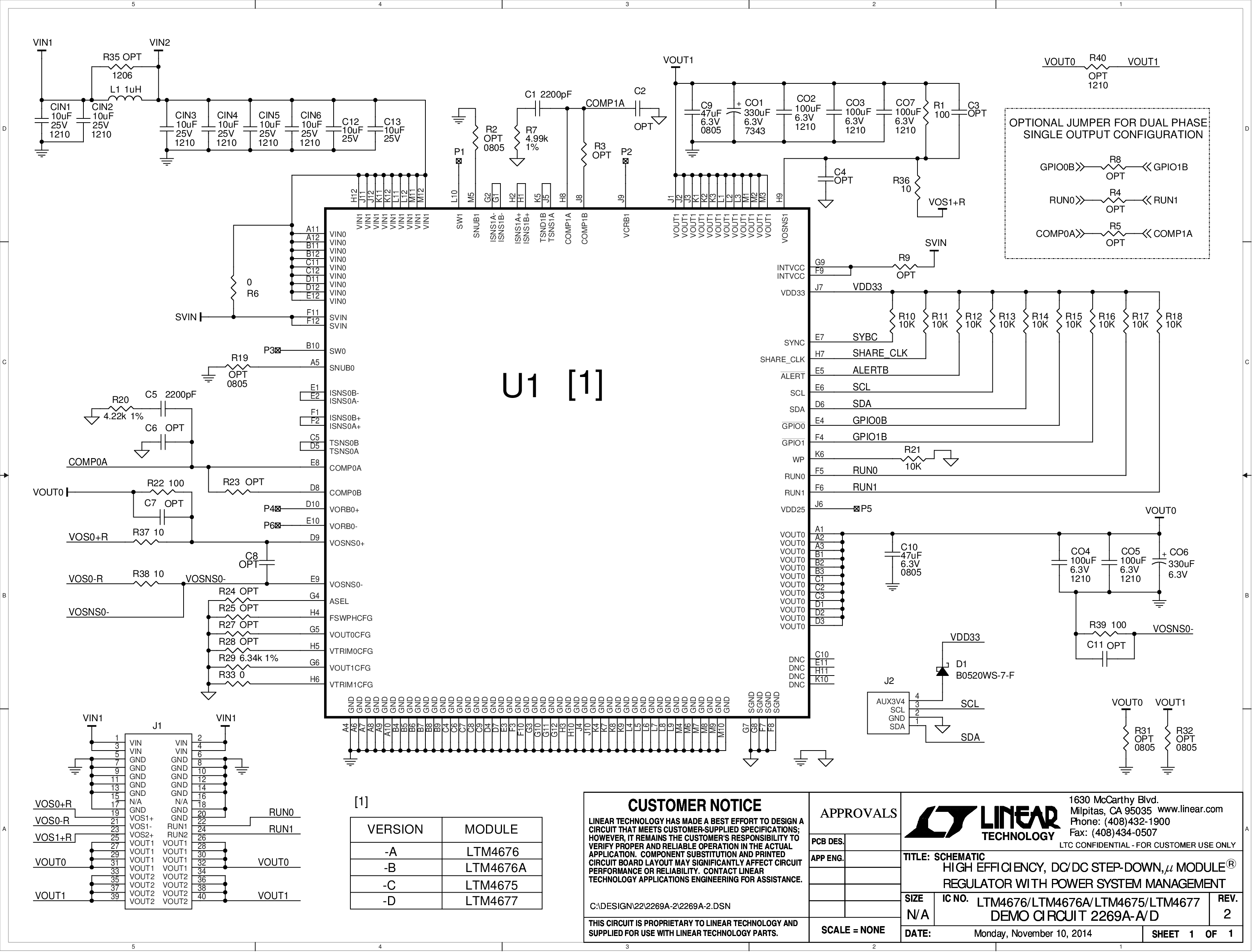

DC2269A-A

LTM4676 Plug-In Demo Board | 1.5" × 1.2" with Edge Connector, Dual 13A Buck μModule with PMBus, 4.5V ≤ VIN ≤ 26.5V, VOUT0 = 1V @ 13A, VOUT1 = 1.8V @ 13A

zoom

DC2269A-A

LTM4676 Plug-In Demo Board | 1.5" × 1.2" with Edge Connector, Dual 13A Buck μModule with PMBus, 4.5V ≤ VIN ≤ 26.5V, VOUT0 = 1V @ 13A, VOUT1 = 1.8V @ 13A

LTM4676 Plug-In Demo Board | 1.5" × 1.2" with Edge Connector, Dual 13A Buck μModule with PMBus, 4.5V ≤ VIN ≤ 26.5V, VOUT0 = 1V @ 13A, VOUT1 = 1.8V @ 13A

製品の詳細

Demonstration circuit 2269A-A is a dual-output, high efficiency, high density, μModule® supply on a small 1.5" × 1.2" PCB board with 4.5V to 26.5V input range. Each output can supply 13A maximum load current. The demo board has a LTM4676 μModule regulator, which is a dual 13A or single 26A step-down regulator with PMBus power system management. The DC2269A can be easily inserted to an edge connector for testing and debugging. It has an optional input filter inductor (L1) to further reduce input ripple EMI noise.

ツールおよびシミュレーション

ツールおよびシミュレーション 4

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入

redirectbutton
リファレンス・デザイン

リファレンス・デザイン 1

Arria 10 SoC - Top View

zoomopens a dialog

altera-arria-10-soc-development-kit

altera-arria-10-soc-development-kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
