LTM4630

デュアル18Aまたはシングル36A DC/DC µModule(パワー・モジュール)レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$41.26
特長
  • デュアル18A出力またはシングル36A出力
  • 広い入力電圧範囲:4.5V~15V
  • 出力電圧範囲:0.6V~1.8V
  • 入力、負荷、温度の全範囲での全DC出力電圧誤差:最大±1.5%
  • 差動リモート検出アンプ
  • 電流モード制御/高速トランジェント応答
  • 調整可能なスイッチング周波数
  • 過電流フォールドバック保護
  • 複数のLTM4630によるマルチフェーズ並列電流分担:最大144A
  • 周波数同期
  • 内部温度モニタ
  • LTM4620およびLTM4620A(デュアル13A、シングル26A)およびLTM4628(デュアル8A、シングル16A)とピン互換
  • 選択可能なBurst Mode®動作
  • ソフトスタート/電圧トラッキング
  • 出力過電圧保護
  • 16mm × 16mm × 4.41mmのLGAパッケージと16mm × 16mm × 5.01mmのBGAパッケージ
製品概要
show more Icon

LTM4630は、デュアル18Aまたはシングル36A出力のスイッチング・モード降圧DC/DC μModule®(パワー・モジュール)レギュレータです。スイッチング・コントローラ、パワーFET、インダクタ、およびすべての支持部品がパッケージに搭載されています。LTM4630は、4.5V~15Vの入力電圧範囲で動作し、出力電圧の範囲がそれぞれ0.6V~1.8Vの2つの出力をサポートしており、出力電圧はそれぞれ1本の外付け抵抗で設定されます。高効率設計により、出力ごとに最大18Aの連続電流を供給します。必要な入力コンデンサおよび出力コンデンサはわずか数個です。LTM4630は、LTM4620およびLTM4620A(デュアル13A、シングル26A)およびLTM4628(デュアル8A、シングル16A)とピン互換です。

このデバイスは、周波数同期、マルチフェーズ動作、Burst Mode動作、電源レールのシーケンス制御のための出力電圧トラッキングをサポートしています。また、デバイス温度をモニタするための温度検出ダイオードを内蔵しています。高いスイッチング周波数と電流モード・アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対するきわめて高速なトランジェント応答が可能です。

フォルト保護機能には、過電圧保護と過電流保護が含まれます。LTM4630は、16mm × 16mm × 4.41mm LGAパッケージと16mm × 16mm × 5.01mm BGAパッケージで供給されます。LTM4630はRoHSに準拠しています。


Features Vout
LTM4630
0.6V to 1.8V
LTM4630-1 0.8% DC and 3% Transient Accuracy 0.6V to 1.8V
LTM4630A Higher Light Load Efficiency 0.6V to 5.3V


アプリケーション

  • 通信機器およびネットワーク機器
  • ストレージ・カードおよびATCAカード
  • 産業用機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$41.26

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4630EV#PBF
  • HTML
  • HTML
LTM4630EY#PBF
  • HTML
  • HTML
LTM4630IV#PBF
  • HTML
  • HTML
LTM4630IY
  • HTML
  • HTML
LTM4630IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 28, 2021

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM4630EV#PBF

製造中

LTM4630EY#PBF

製造中

LTM4630IV#PBF

製造中

LTM4630IY

製造中

LTM4630IY#PBF

製造中

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4630EV#PBF

製造中

LTM4630EY#PBF

製造中

LTM4630IV#PBF

製造中

LTM4630IY

製造中

LTM4630IY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4630EV#PBF

製造中

LTM4630EY#PBF

製造中

LTM4630IV#PBF

製造中

LTM4630IY

製造中

LTM4630IY#PBF

製造中

2 5, 2020

- 20_0127

Supplier Material Change for µModule

LTM4630EV#PBF

製造中

LTM4630EY#PBF

製造中

LTM4630IV#PBF

製造中

LTM4630IY

製造中

LTM4630IY#PBF

製造中

7 25, 2019

- 19_0115

Notification of Additional Assembly Location, ASE Korea for LTM4630 and LTM4630A

LTM4630EV#PBF

製造中

LTM4630EY#PBF

製造中

LTM4630IV#PBF

製造中

LTM4630IY

製造中

LTM4630IY#PBF

製造中

7 22, 2019

- 19_0164

Notification of qualification of a new mold compound for the LTM4630 µModule Regulator

LTM4630EV#PBF

製造中

LTM4630EY#PBF

製造中

LTM4630IV#PBF

製造中

LTM4630IY

製造中

LTM4630IY#PBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 28, 2021

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM4630EV#PBF

製造中

LTM4630EY#PBF

製造中

LTM4630IV#PBF

製造中

LTM4630IY

製造中

LTM4630IY#PBF

製造中

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4630EV#PBF

製造中

LTM4630EY#PBF

製造中

LTM4630IV#PBF

製造中

LTM4630IY

製造中

LTM4630IY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4630EV#PBF

製造中

LTM4630EY#PBF

製造中

LTM4630IV#PBF

製造中

LTM4630IY

製造中

LTM4630IY#PBF

製造中

2 5, 2020

- 20_0127

arrow down

Supplier Material Change for µModule

LTM4630EV#PBF

製造中

LTM4630EY#PBF

製造中

LTM4630IV#PBF

製造中

LTM4630IY

製造中

LTM4630IY#PBF

製造中

7 25, 2019

- 19_0115

arrow down

Notification of Additional Assembly Location, ASE Korea for LTM4630 and LTM4630A

LTM4630EV#PBF

製造中

LTM4630EY#PBF

製造中

LTM4630IV#PBF

製造中

LTM4630IY

製造中

LTM4630IY#PBF

製造中

7 22, 2019

- 19_0164

arrow down

Notification of qualification of a new mold compound for the LTM4630 µModule Regulator

LTM4630EV#PBF

製造中

LTM4630EY#PBF

製造中

LTM4630IV#PBF

製造中

LTM4630IY

製造中

LTM4630IY#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 6

reference details image

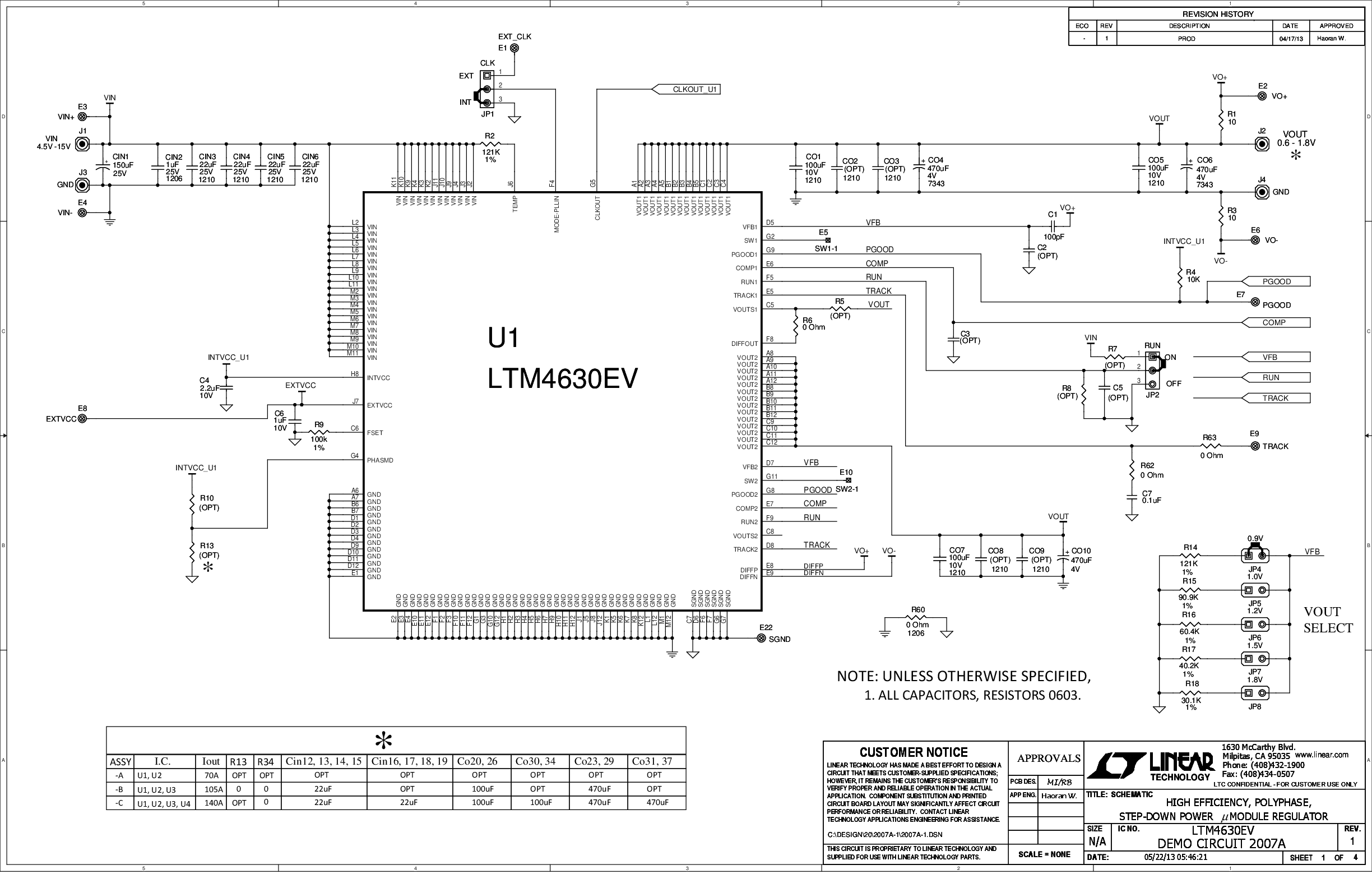

DC2007A-A

LTM4630 Demo Board | 70A Polyphase Step-Down (2x LTM4630), 4.5V ≤ VIN ≤ 15V, VOUT = 0.9V to 1.8V @ 70A

zoom

DC2007A-A

LTM4630 Demo Board | 70A Polyphase Step-Down (2x LTM4630), 4.5V ≤ VIN ≤ 15V, VOUT = 0.9V to 1.8V @ 70A

LTM4630 Demo Board | 70A Polyphase Step-Down (2x LTM4630), 4.5V ≤ VIN ≤ 15V, VOUT = 0.9V to 1.8V @ 70A

製品の詳細

Demonstration Circuit 2007A-A features a PolyPhase® design using the LTM4630EV, the high efficiency, high density, dual 18A, switch mode step-down power μModule® regulator. The input voltage is from 4.5V to 15V. The output voltage is jumper selectable from 0.9V to 1.8V. The DC2007A-A can deliver a nominal 70A output current. As explained in the data sheet, output current derating is necessary for certain VIN, VOUT, and thermal conditions. The LTM4630 on the DC2007A-A always operates in continuous conduction mode. The switching frequency can be programmed through a resistor or can be synchronized to an external clock signal. The board allows the user to program how its output voltage ramps up and down through the TRACK pin.





reference details image

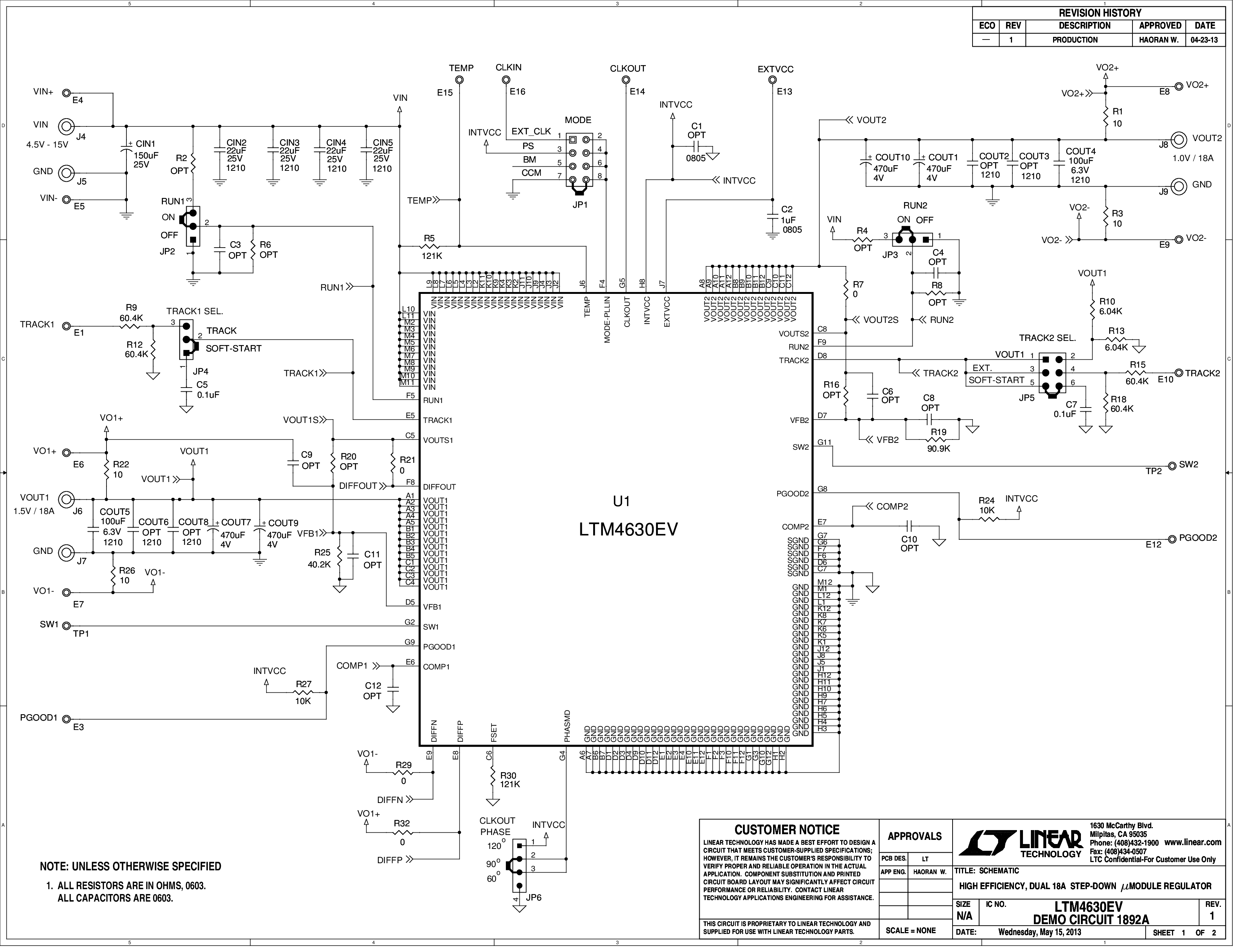

DC1892A

LTM4630 Demo Board | Dual Buck µModule Regulator, 4.5V ≤ VIN ≤ 15V, VOUT1 = 1.5V @ 18A, VOUT2 = 1.0V @ 18A

zoom

DC1892A

LTM4630 Demo Board | Dual Buck µModule Regulator, 4.5V ≤ VIN ≤ 15V, VOUT1 = 1.5V @ 18A, VOUT2 = 1.0V @ 18A

LTM4630 Demo Board | Dual Buck µModule Regulator, 4.5V ≤ VIN ≤ 15V, VOUT1 = 1.5V @ 18A, VOUT2 = 1.0V @ 18A

製品の詳細

Demonstration circuit 1892A features the LTM4630EV, the high efficiency, high density, dual 18A, switch mode step-down power module regulator. The input voltage is from 4.5V to 15V. The output voltage is programmable from 0.6V to 1.8V. DC1892A can deliver up to 18A maximum in each channel. As explained in the LTM4630 data sheet, output current derating is necessary for certain VIN, VOUT and thermal conditions. The board operates in continuous conduction mode in heavy load conditions. For high efficiency at low load currents, the MODE jumper (JP1) selects pulse-skipping mode for noise-sensitive applications or Burst Mode® operation in less noise-sensitive applications.

reference details image

DC2007A-C

LTM4630 Demo Board | 140A Polyphase Step-Down (4x LTM4630), 4.5V ≤ VIN ≤ 15V, VOUT = 0.9V to 1.8V @ 140A

zoom

DC2007A-C

LTM4630 Demo Board | 140A Polyphase Step-Down (4x LTM4630), 4.5V ≤ VIN ≤ 15V, VOUT = 0.9V to 1.8V @ 140A

LTM4630 Demo Board | 140A Polyphase Step-Down (4x LTM4630), 4.5V ≤ VIN ≤ 15V, VOUT = 0.9V to 1.8V @ 140A

製品の詳細

Demonstration circuit 2007A-C features a PolyPhase® design using the LTM4630EV, the high efficiency, high density, dual 18A, switch mode step-down power μModule® regulator. The input voltage is from 4.5V to 15V. The output voltage is jumper selectable from 0.9V to 1.8V. The DC2007A-C can deliver a nominal 140A output current. As explained in the data sheet, output current derating is necessary for certain VIN, VOUT, and thermal conditions. The LTM4630 on the DC2007A-C always operates in continuous conduction mode. The switching frequency can be programmed through a resistor or can be synchronized to an external clock signal. The board allows the user to program how its output voltage ramps up and down through the TRACK pin.





reference details image

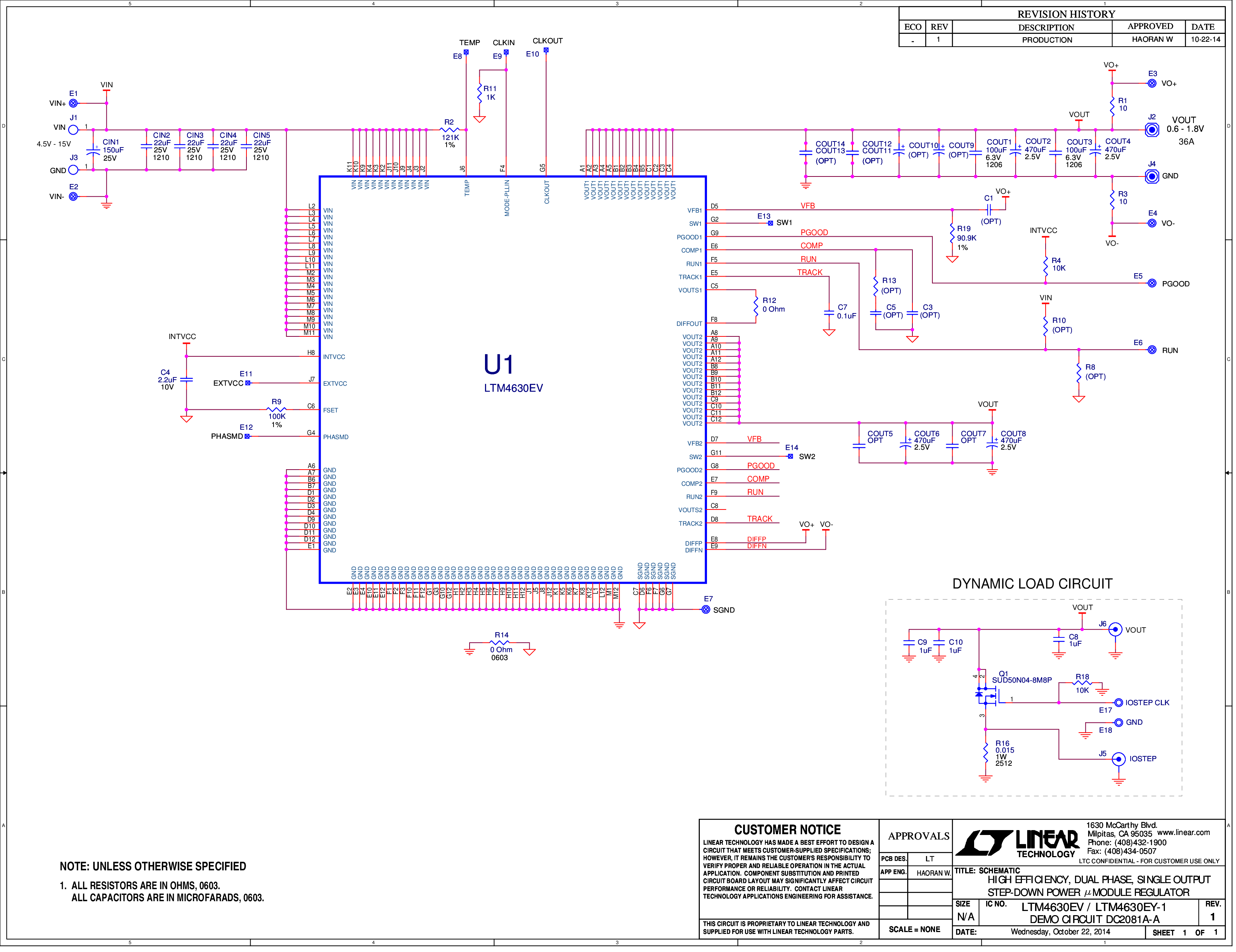

DC2081A-A

LTM4630EV Demo Board | Step-Down μModule Regulator, 4.5V ≤ VIN ≤ 15V, VOUT = 1V @ 36A

zoom

DC2081A-A

LTM4630EV Demo Board | Step-Down μModule Regulator, 4.5V ≤ VIN ≤ 15V, VOUT = 1V @ 36A

LTM4630EV Demo Board | Step-Down μModule Regulator, 4.5V ≤ VIN ≤ 15V, VOUT = 1V @ 36A

製品の詳細

Demonstration circuit 2081A-A features the LTM4630EV, the high efficiency, high density, dual 18A, switch mode step-down μModule® regulator. The input voltage is from 4.5V to 15V. The output voltage is programmable from 0.6V to 1.8V. DC2081A-A is configured as dual-phase, single-output, which can deliver up to 36A maximum. The board designs with minimum components to demonstrate this high efficiency, high density μModule. As explained in the data sheet, output current de-rating is necessary for certain VIN, VOUT, and thermal conditions.

reference details image

DC2007A-B

LTM4630 Demo Board | 105A Polyphase Step-Down (3x LTM4630), 4.5V ≤ VIN ≤ 15V, VOUT = 0.9V to 1.8V @ 105A

zoom

DC2007A-B

LTM4630 Demo Board | 105A Polyphase Step-Down (3x LTM4630), 4.5V ≤ VIN ≤ 15V, VOUT = 0.9V to 1.8V @ 105A

LTM4630 Demo Board | 105A Polyphase Step-Down (3x LTM4630), 4.5V ≤ VIN ≤ 15V, VOUT = 0.9V to 1.8V @ 105A

製品の詳細

Demonstration circuit 2007A-B features a PolyPhase® design using the LTM4630EV, the high efficiency, high density, dual 18A, switch mode step-down power μModule® regulator. The input voltage is from 4.5V to 15V. The output voltage is jumper selectable from 0.9V to 1.8V. The DC2007A-B can deliver a nominal 105A output current. As explained in the data sheet, output current derating is necessary for certain VIN, VOUT, and thermal conditions. The LTM4630 on DC2007A-B always operates in continuous conduction mode. The switching frequency can be programmed through a resistor or can be synchronized to an external clock signal.

reference details image

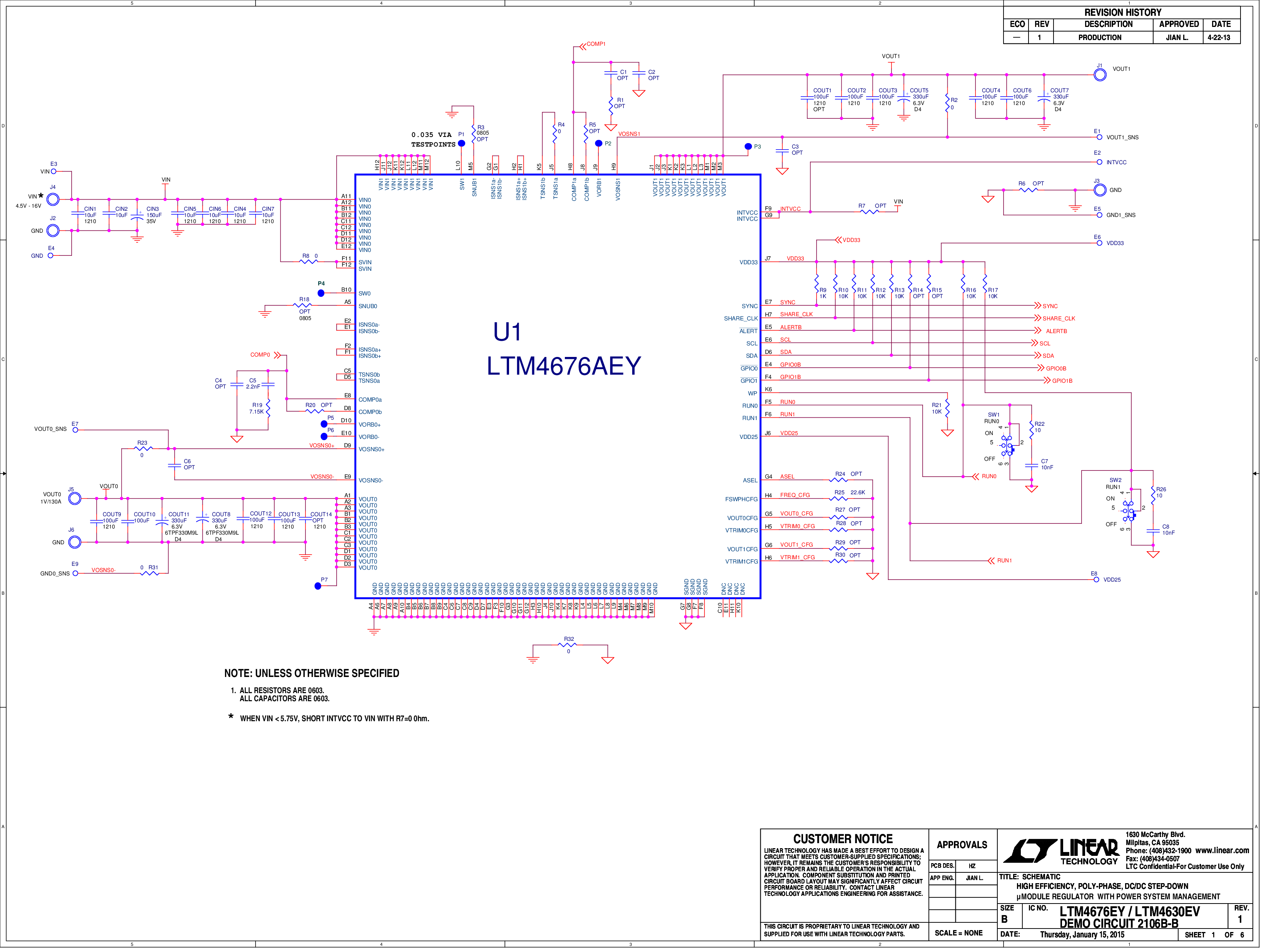

DC2106B-B

LTM4676AEY/LTM4630EV Demo Board | PMBus Buck µModule (LTM4676A) + LTM4630 (x3), 4.5V ≤ VIN ≤ 16V, VOUT = 0.5V to 1.8V @ 130A

zoom

DC2106B-B

LTM4676AEY/LTM4630EV Demo Board | PMBus Buck µModule (LTM4676A) + LTM4630 (x3), 4.5V ≤ VIN ≤ 16V, VOUT = 0.5V to 1.8V @ 130A

LTM4676AEY/LTM4630EV Demo Board | PMBus Buck µModule (LTM4676A) + LTM4630 (x3), 4.5V ≤ VIN ≤ 16V, VOUT = 0.5V to 1.8V @ 130A

製品の詳細

Demonstration circuit 2106B-B is a high efficiency, high density, paralleled, multi-chip μModule regulator solution with a 4.5V to 16V input range and 130A  of output current. The output voltage (1V default value) is adjustable from 0.5V to 1.8V. The demo board has 1× LTM4676A acting as the master controller, and 3× LTM4630 μModule slave controllers. All devices having their outputs paralleled to provide 130A of current. Please see the LTM4676A and LTM4630 data sheets for more detailed information.

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
