MAX20410

車載36V、8A/10A全機能内蔵降圧コンバータ、10µAの自己消費電流および2相機能

すべて表示 showmore-icon

2相動作用に最適化された業界初の集積型ハイパワーバックコンバータ

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$2.70
特長
  • 高出力DC/DCコンバータを小型ソリューションで実現
    • 動作入力電圧範囲:3.0V~36V
    • ハイサイドおよびローサイドFET内蔵
    • 最大出力電流:8A/10A
    • 固定周波数オプション:400kHzおよび2.1MHz
    • 固定ソフトスタート時間:2.5ms
    • 最小オン時間:34ns
    • 設定可能な0.8V~10Vの出力(400kHz)、0.8V~6Vの出力(2.1MHz)、または固定出力オプション
    • 出力電圧精度:±1.8%
    • 対称かつ平衡のSUPおよびPGNDピン配列によって優れたEMI性能を実現
    • 放熱特性を高めた17ピンFC2QFNパッケージ(3.5mm × 3.75mm)
  • 全負荷範囲で高効率
    • 自己消費電流:10µA (スキップ・モード時)
    • 効率:最大94.3% (12VIN/5VOUT/2.1MHz)
    • 効率:最大95.6% (12VIN/5VOUT/400kHz)
  • 最大20A負荷までの2相動作機能
    • 周波数同期入出力
    • マスターとスレーブ間は180°逆位相
    • 動的電流シェアリング
  • 車載環境に対応する堅牢性
    • 強制PWMおよびスキップ・モード動作
    • 低ドロップアウト電圧の99%デューティ・サイクル動作
    • ロード・ダンプ耐性:42V
    • スペクトラム拡散オプション
    • パワー・グッド・インジケータ
    • 過熱および短絡保護
    • 自動車用温度範囲:-40℃~+125℃
    • AEC-Q100認定
  • 拡張性のある電源ソリューション
    • MAX20404/MAX20405/MAX20406とフットプリント互換
製品概要
show more Icon
MAX20408/MAX20410は、ハイサイドおよびローサイド・スイッチを内蔵した車載、高集積同期整流式降圧コンバータです。これらのICは、3.0V~36Vの入力電圧で最大8A/10Aを供給します。PGOOD信号を観察することによって電圧品質を監視することができます。MAX20408/MAX20410は99%デューティ・サイクルで動作させるドロップアウト・モードでの動作が可能なため、車載および産業用アプリケーションに最適です。

MAX20408/MAX20410は設定可能または固定出力電圧オプションで提供されます。2.1MHzおよび400kHzオプションの高いスイッチング周波数によって、小型外付け部品の使用が可能で、出力リップルが低減され、AM干渉がないことが保証されます。設定可能なSYNC入力によって、強制PWMモード、超低自己消費電流のスキップ・モード、および外部クロックへの同期の3つのモードが可能で、性能を最適化することができます。スペクトラム拡散オプションはEMI放射を最小限に抑えます。

また、MAX20408/MAX20410は2相機能も備えており、最大20Aの設計が可能です。2つのICをマスターとスレーブとして構成し、動的電流シェアリングおよび180°逆位相動作を行わせることができます。

MAX20408/MAX20410は小型17ピンFC2QFNパッケージ(3.5mm × 3.75mm)で提供されます。これらのデバイスはMAX20404/MAX20405/MAX20406 (4A~6A)製品ファミリとピン互換です。

アプリケーション

  • 車載ADASおよびその他の安全性が最重要のアプリケーション
  • 車載ハイパワーセンサーフュージョン
  • 車載インフォテインメントシステム
  • DC分散電源システム
  • ナビゲーションおよびラジオヘッドユニット

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$2.70

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX20410AFOA/VY+
  • HTML
  • HTML
MAX20410AFOA/VY+T
  • HTML
  • HTML
MAX20410AFOB/VY+
  • HTML
  • HTML
MAX20410AFOB/VY+T
  • HTML
  • HTML
MAX20410AFOC/VY+
  • HTML
  • HTML
MAX20410AFOC/VY+T
  • HTML
  • HTML
MAX20410AFOD/VY+
  • HTML
  • HTML
MAX20410AFOD/VY+T
  • HTML
  • HTML
MAX20410AFOE/VY+
  • HTML
  • HTML
MAX20410AFOE/VY+T
  • HTML
  • HTML
MAX20410AFOF/VY+
  • HTML
  • HTML
MAX20410AFOF/VY+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

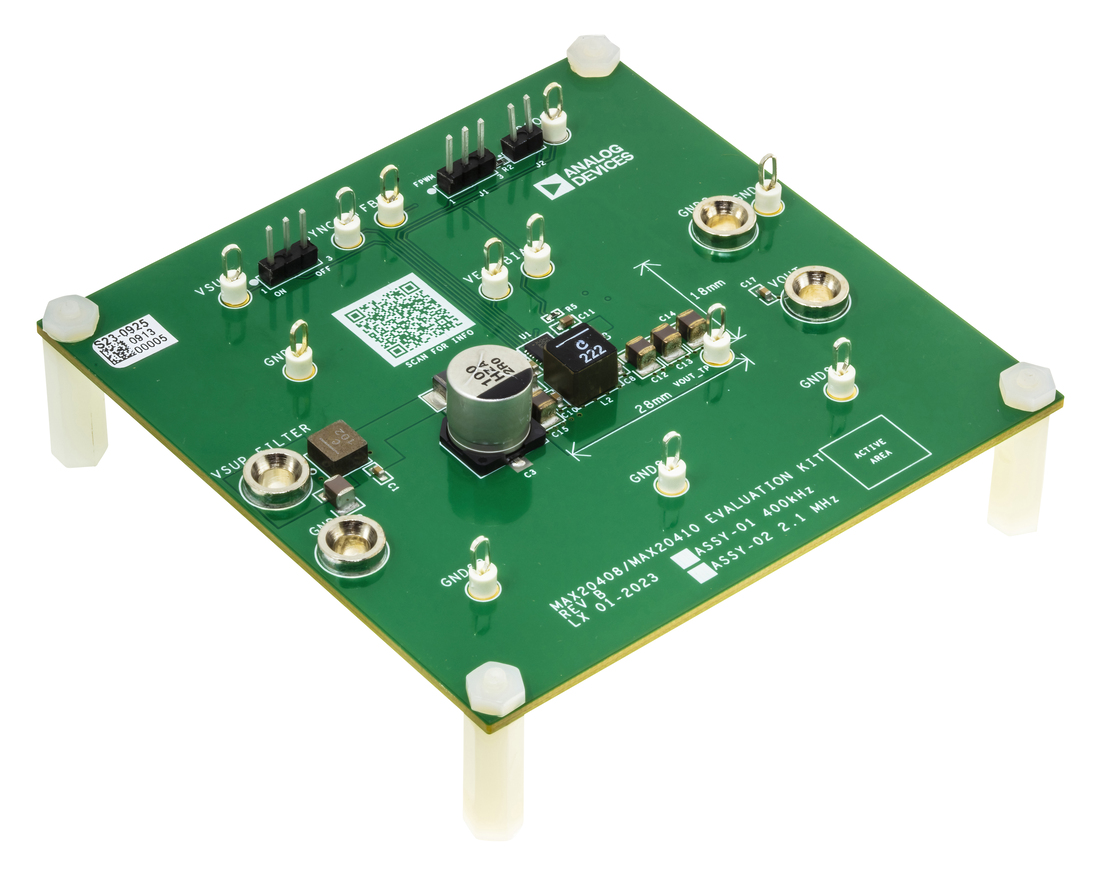

MAX20408EVKIT

Evaluation Kit for the MAX20408/MAX20410

zoom

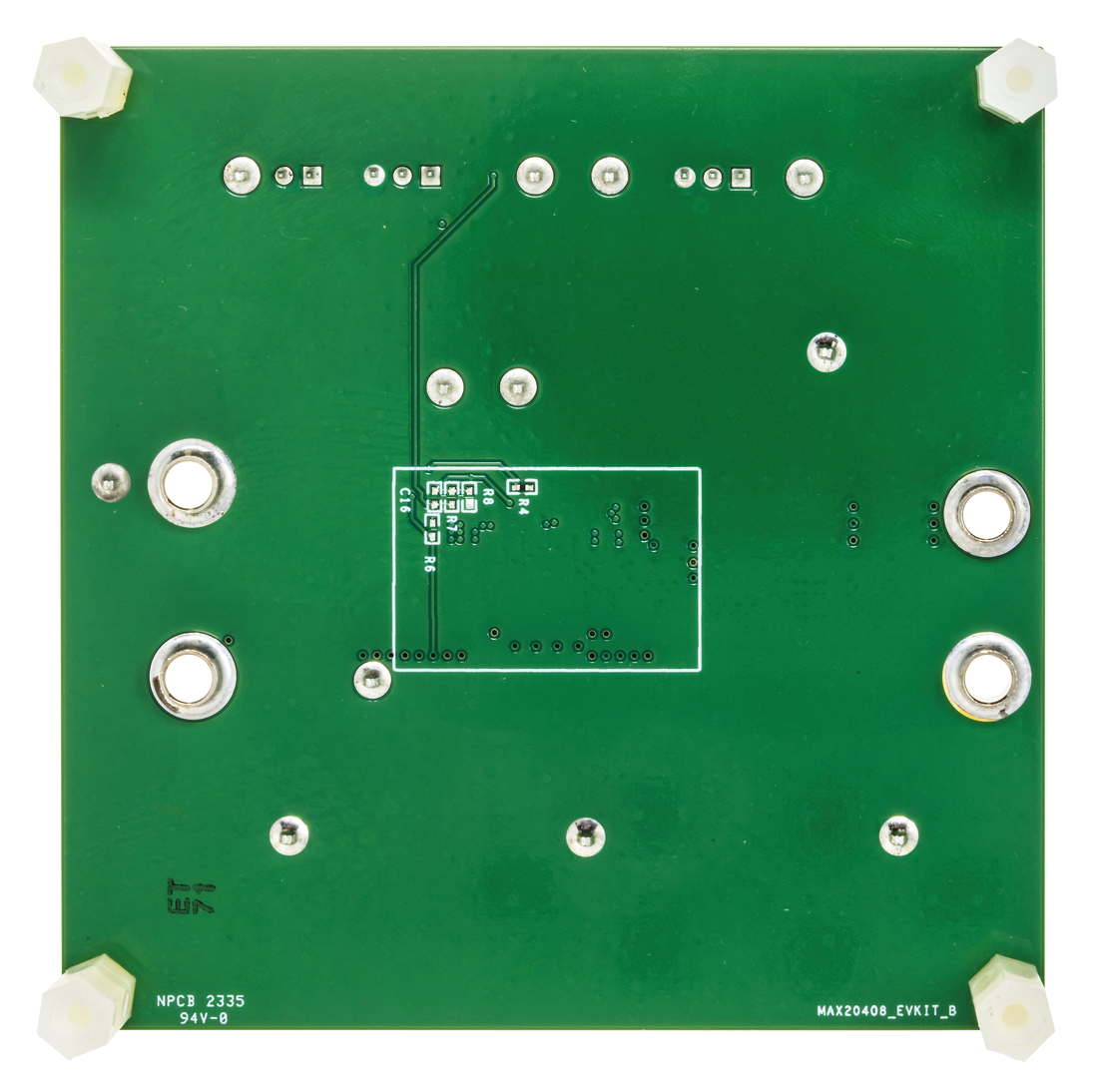

MAX20408EVKIT
