LT8672

逆入力保護回路内蔵のアクティブ整流器コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 30
1Ku当たりの価格 最低価格:$1.65
特長
  • オートモーティブ・アプリケーション向けのAEC-Q100に適合
  • –40Vまでの逆入力保護
  • ショットキー・ダイオードと比較して向上した性能
    • 消費電力を90%以上低減
    • 電圧降下を20mVに低減
  • 超高速過渡応答
    • 最大50kHzの6VP-Pを整流

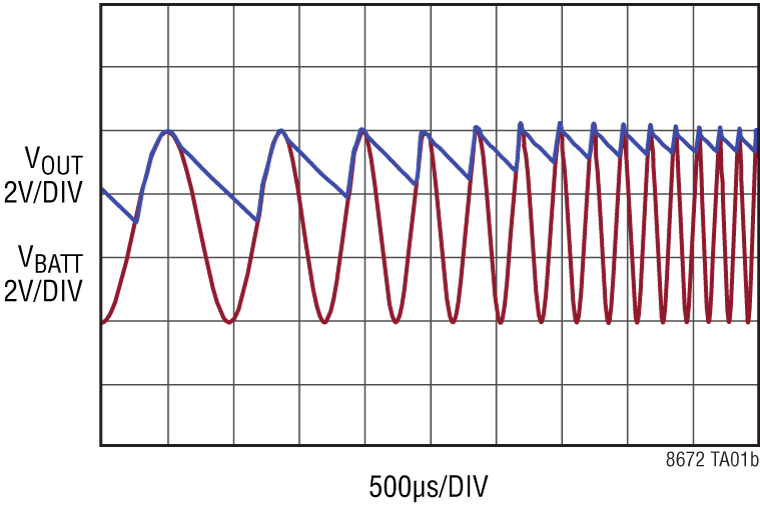

    • 最大100kHzの2VP-Pを整流
  • 広い動作電圧範囲:3V~42V
  • 動作時の低自己消費電流:20µA
  • 低シャットダウン電流:3.5µA
  • 正確な1.21Vイネーブル・ピン閾値

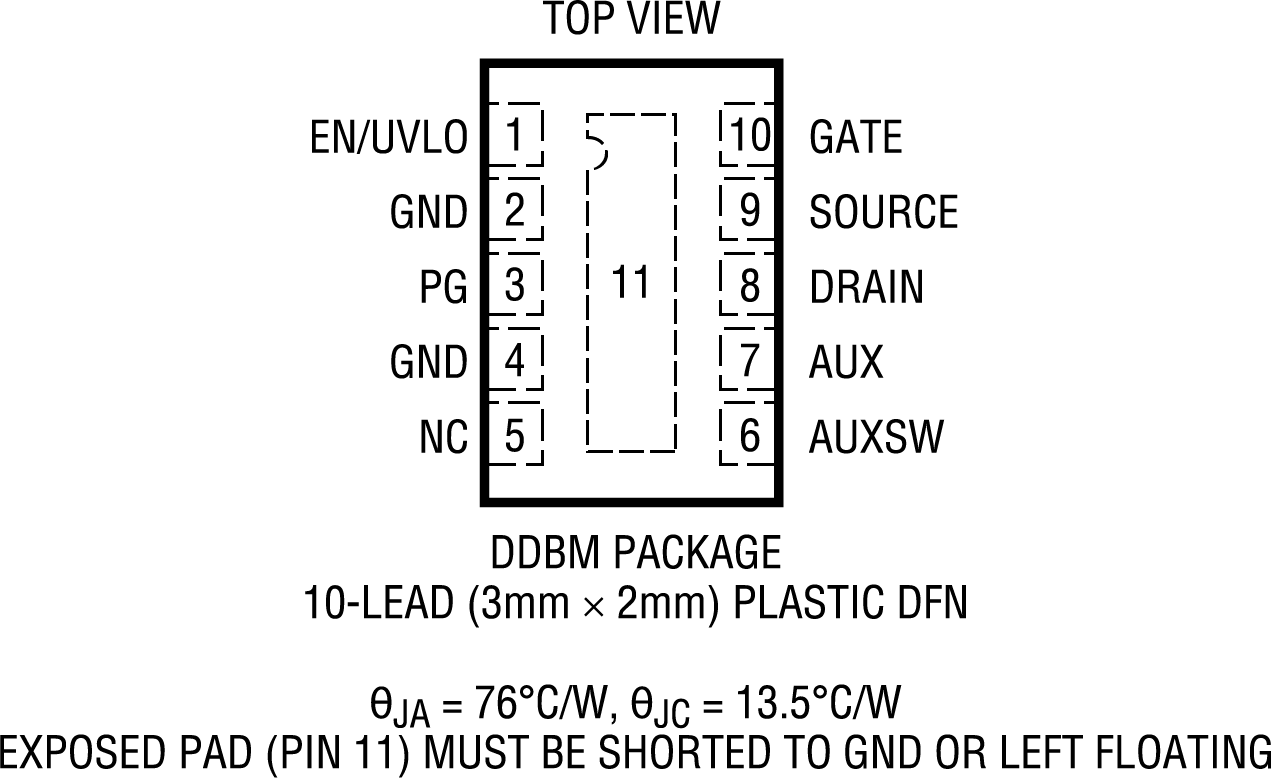

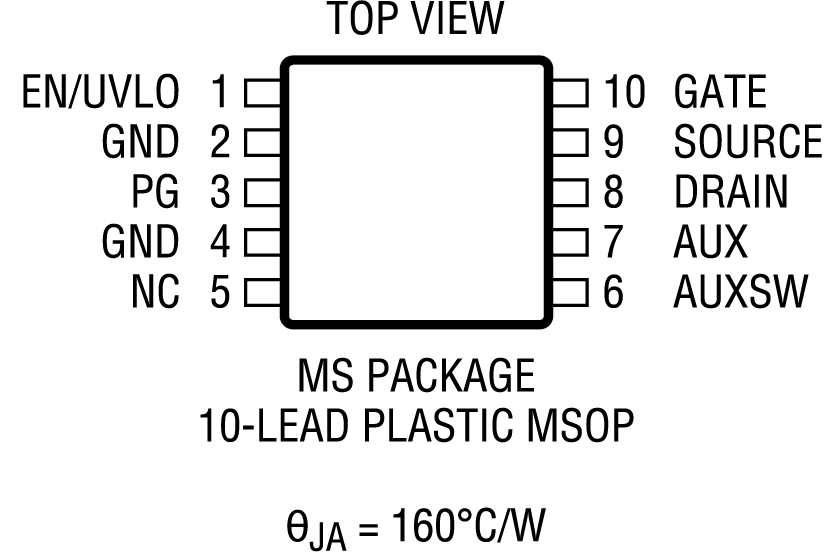

  • 小型10ピンMSOPパッケージ、10ピン3mm × 2mm DFNパッケージ、3mm × 2mmサイドウェッタブルDFNパッケージ
製品概要
show more Icon

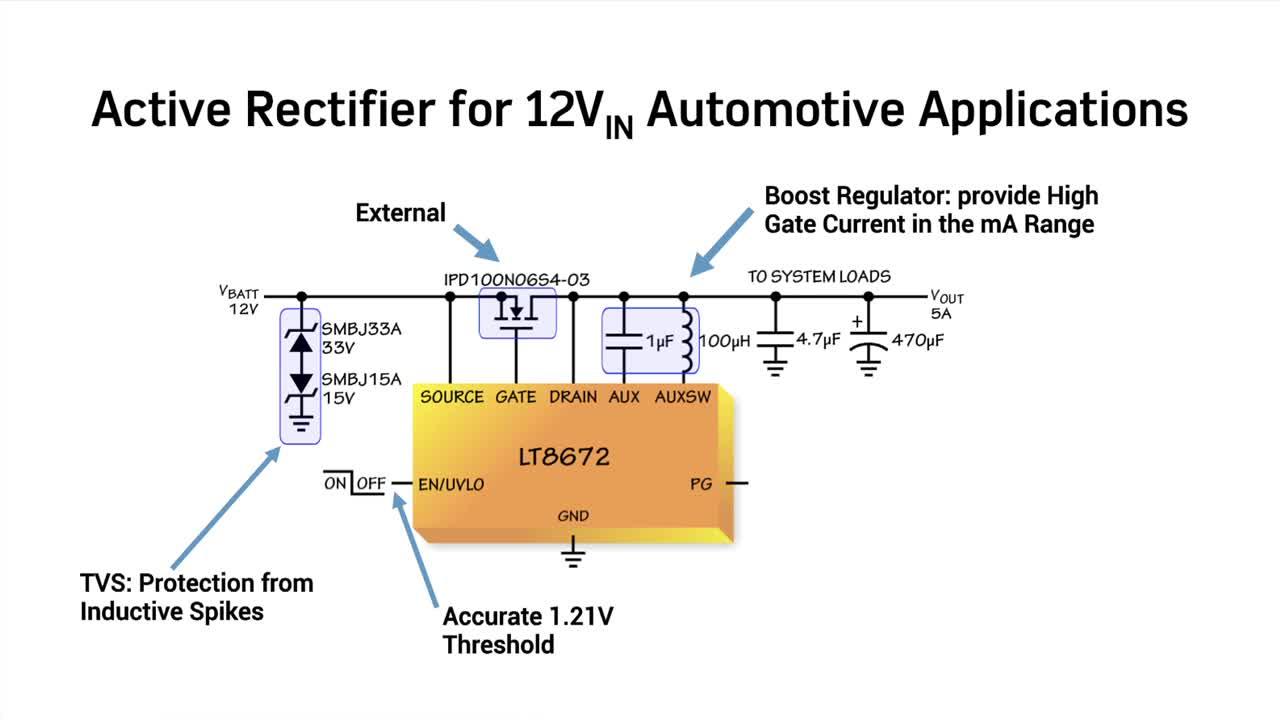

LT8672は、逆入力保護回路を内蔵したアクティブ整流器コントローラです。このデバイスは、パワー・ショットキー・ダイオードを置き換えるために外部のNチャンネルMOSFETを駆動します。自己消費電流が非常に小さく、また過渡応答が高速であるため、最大100kHzのAC入力信号が存在するオートモーティブ・アプリケーションでの過酷な条件を満たすことができます。これらの信号の整流は、外部FETの消費電力が最小となる状態で行われるため、PCBの温度管理は簡単なものになります。

電圧降下がわずか20mVであるため、LT8672ソリューションでは、コールド・クランク時や始動/停止時の最小入力電圧条件が緩和され、より簡単でより効率的な回路が可能になります。入力電源が故障した場合や短絡した場合は、高速ターンオフ機能により逆電流トランジェントが最小限に抑えられます。使用可能なシャットダウン・モードでは、自己消費電流を3.5μAに減少できます。

内蔵の補助昇圧レギュレータが、外部FETを完全にオンするために必要な昇圧電圧を供給します。外部FETが負荷電流を受け入れる準備が整うと、パワー・グッド・ピンがそのことを示します。

アプリケーション

  • 車載バッテリの保護
  • 工業用電源
  • 携帯型計測器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 30
1Ku当たりの価格 最低価格:$1.65

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8672EDDB#TRMPBF
  • HTML
  • HTML
LT8672EDDB#TRPBF
  • HTML
  • HTML
LT8672EDDBM#WTRMPBF
  • HTML
  • HTML
LT8672EDDBM#WTRPBF
  • HTML
  • HTML
LT8672EMS#PBF
  • HTML
  • HTML
LT8672EMS#TRPBF
  • HTML
  • HTML
LT8672EMS#WPBF
  • HTML
  • HTML
LT8672EMS#WTRPBF
  • HTML
  • HTML
LT8672HDDB#TRMPBF
  • HTML
  • HTML
LT8672HDDB#TRPBF
  • HTML
  • HTML
LT8672HMS#PBF
  • HTML
  • HTML
LT8672HMS#TRPBF
  • HTML
  • HTML
LT8672HMS#WPBF
  • HTML
  • HTML
LT8672HMS#WTRPBF
  • HTML
  • HTML
LT8672IDDB#TRMPBF
  • HTML
  • HTML
LT8672IDDB#TRPBF
  • HTML
  • HTML
LT8672IDDBM#WTRMPBF
  • HTML
  • HTML
LT8672IDDBM#WTRPBF
  • HTML
  • HTML
LT8672IMS#PBF
  • HTML
  • HTML
LT8672IMS#TRPBF
  • HTML
  • HTML
LT8672IMS#WPBF
  • HTML
  • HTML
LT8672IMS#WTRPBF
  • HTML
  • HTML
LT8672JDDB#TRMPBF
  • HTML
  • HTML
LT8672JDDB#TRPBF
  • HTML
  • HTML
LT8672JDDBM#WTRMPBF
  • HTML
  • HTML
LT8672JDDBM#WTRPBF
  • HTML
  • HTML
LT8672JMS#PBF
  • HTML
  • HTML
LT8672JMS#TRPBF
  • HTML
  • HTML
LT8672JMS#WPBF
  • HTML
  • HTML
LT8672JMS#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 22, 2024

- 24_0224

Pin 1 Chamfer Improvement on 10L-LFCSP for LT8604, LT8618, LT8672

LT8672EDDBM#WTRMPBF

LT8672EDDBM#WTRPBF

LT8672IDDBM#WTRMPBF

LT8672IDDBM#WTRPBF

LT8672JDDBM#WTRMPBF

LT8672JDDBM#WTRPBF

製造中

6 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT8672EMS#PBF

製造中

LT8672EMS#TRPBF

製造中

LT8672HMS#PBF

製造中

LT8672HMS#TRPBF

製造中

LT8672IMS#PBF

製造中

LT8672IMS#TRPBF

製造中

LT8672JMS#PBF

製造中

LT8672JMS#TRPBF

製造中

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT8672EMS#PBF

製造中

LT8672EMS#TRPBF

製造中

LT8672EMS#WPBF

LT8672EMS#WTRPBF

製造中

LT8672HMS#PBF

製造中

LT8672HMS#TRPBF

製造中

LT8672HMS#WPBF

LT8672HMS#WTRPBF

LT8672IMS#PBF

製造中

LT8672IMS#TRPBF

製造中

LT8672IMS#WPBF

LT8672IMS#WTRPBF

LT8672JMS#PBF

製造中

LT8672JMS#TRPBF

製造中

LT8672JMS#WPBF

製造中

LT8672JMS#WTRPBF

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT8672EMS#WPBF

LT8672EMS#WTRPBF

製造中

LT8672HMS#WPBF

LT8672HMS#WTRPBF

LT8672IMS#WPBF

LT8672IMS#WTRPBF

LT8672JMS#WPBF

製造中

LT8672JMS#WTRPBF

4 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT8672EMS#WPBF

LT8672EMS#WTRPBF

製造中

LT8672HMS#WPBF

LT8672HMS#WTRPBF

LT8672IMS#WPBF

LT8672IMS#WTRPBF

LT8672JMS#WPBF

製造中

LT8672JMS#WTRPBF

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 22, 2024

- 24_0224

arrow down

Pin 1 Chamfer Improvement on 10L-LFCSP for LT8604, LT8618, LT8672

LT8672EDDBM#WTRMPBF

LT8672EDDBM#WTRPBF

LT8672IDDBM#WTRMPBF

LT8672IDDBM#WTRPBF

LT8672JDDBM#WTRMPBF

LT8672JDDBM#WTRPBF

製造中

6 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT8672EMS#PBF

製造中

LT8672EMS#TRPBF

製造中

LT8672HMS#PBF

製造中

LT8672HMS#TRPBF

製造中

LT8672IMS#PBF

製造中

LT8672IMS#TRPBF

製造中

LT8672JMS#PBF

製造中

LT8672JMS#TRPBF

製造中

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT8672EMS#PBF

製造中

LT8672EMS#TRPBF

製造中

LT8672EMS#WPBF

LT8672EMS#WTRPBF

製造中

LT8672HMS#PBF

製造中

LT8672HMS#TRPBF

製造中

LT8672HMS#WPBF

LT8672HMS#WTRPBF

LT8672IMS#PBF

製造中

LT8672IMS#TRPBF

製造中

LT8672IMS#WPBF

LT8672IMS#WTRPBF

LT8672JMS#PBF

製造中

LT8672JMS#TRPBF

製造中

LT8672JMS#WPBF

製造中

LT8672JMS#WTRPBF

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT8672EMS#WPBF

LT8672EMS#WTRPBF

製造中

LT8672HMS#WPBF

LT8672HMS#WTRPBF

LT8672IMS#WPBF

LT8672IMS#WTRPBF

LT8672JMS#WPBF

製造中

LT8672JMS#WTRPBF

4 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT8672EMS#WPBF

LT8672EMS#WTRPBF

製造中

LT8672HMS#WPBF

LT8672HMS#WTRPBF

LT8672IMS#WPBF

LT8672IMS#WTRPBF

LT8672JMS#WPBF

製造中

LT8672JMS#WTRPBF

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

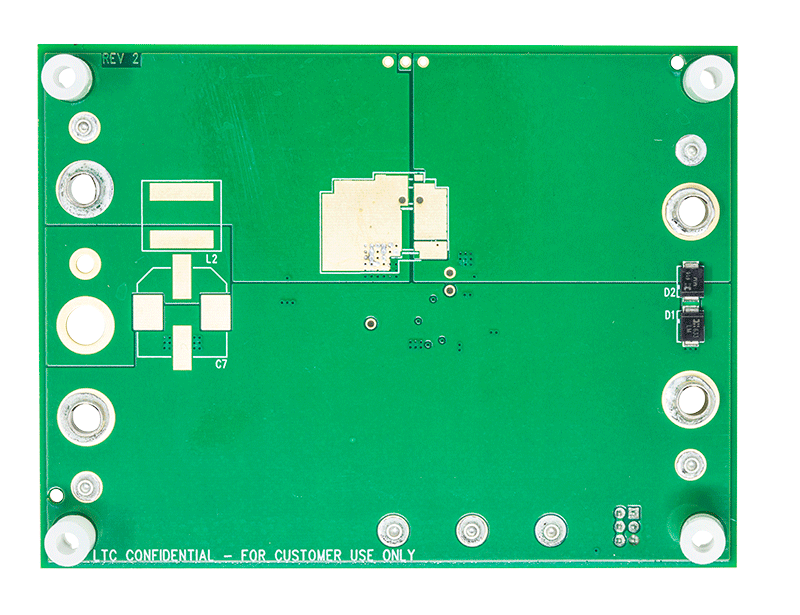

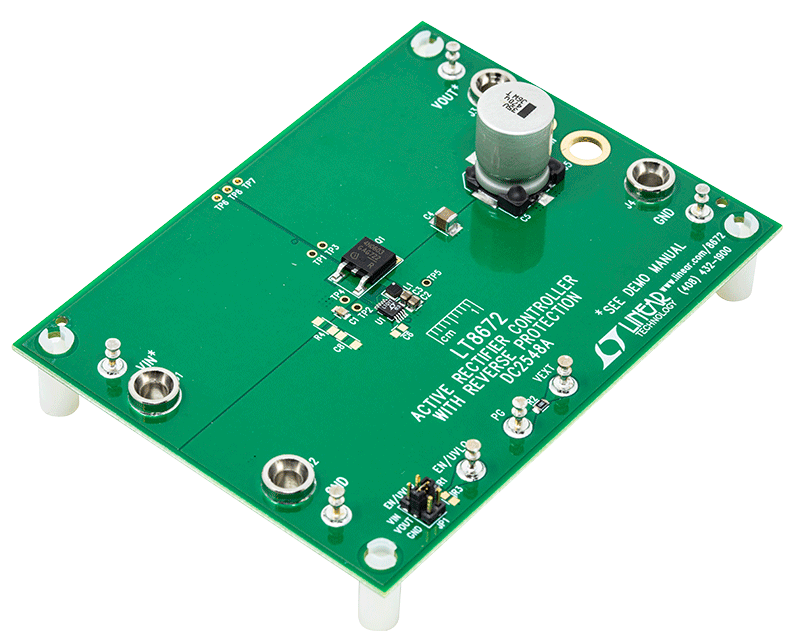

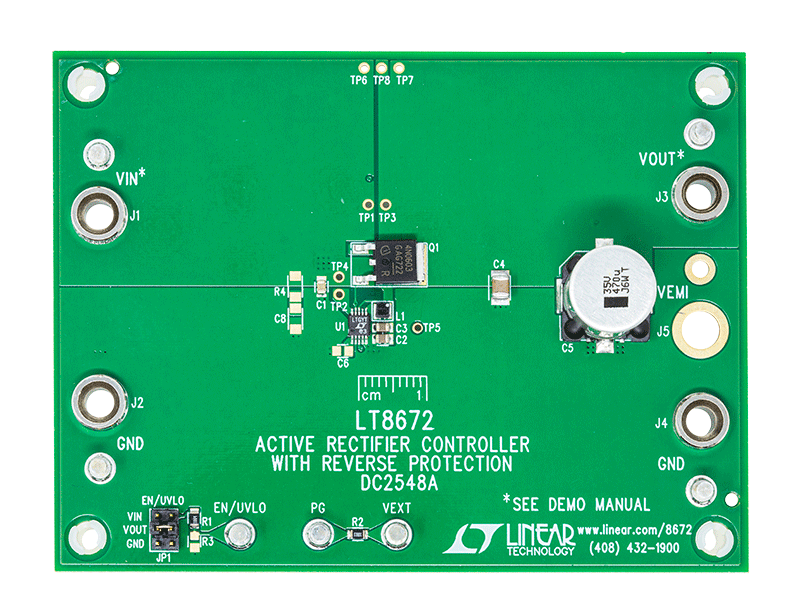

DC2548A

LT8672EMSデモ・ボード | VIN = –15V~35V、最大5Aの出力

zoom

DC2548A

LT8672EMSデモ・ボード | VIN = –15V~35V、最大5Aの出力

LT8672EMSデモ・ボード | VIN = –15V~35V、最大5Aの出力

製品の詳細

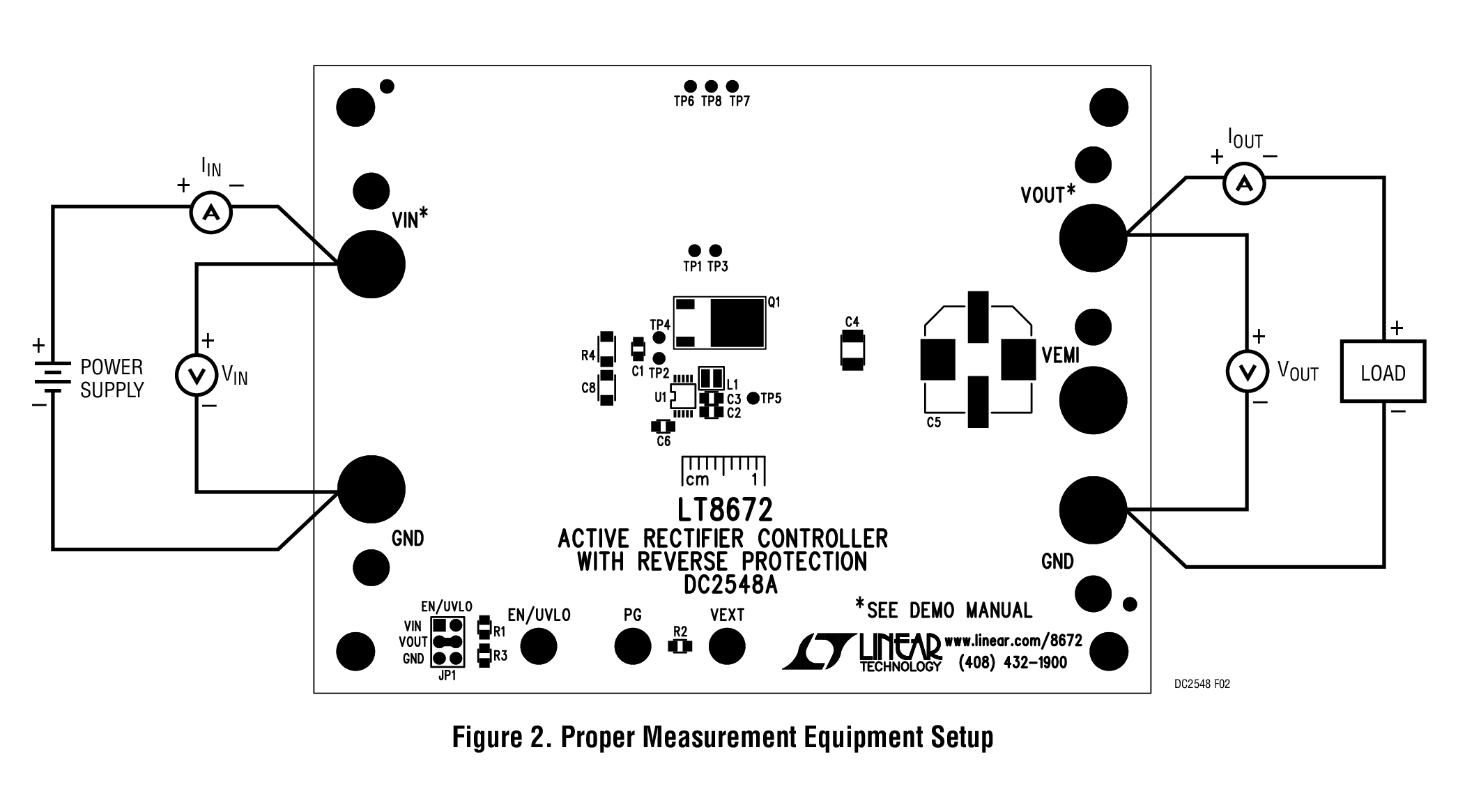

デモ回路2548Aは、LT8672を搭載した逆流防止機能付きのアクティブ整流器です。このデモ・ボードは5Aの負荷電流となるように設計されています。LT8672の入力電圧範囲は–40V~+42Vです。ボードでは、ICを入力での過電圧スパイクから保護するために2つのクランプ・ダイオード、D1とD2が使用されています。そのため、アプリケーションのDC入力電圧範囲は–15V~+35Vに制限されています。

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン 1

Knightrider Zynq Ultrascale +MPSOC Automotive Power Delivery Board​ - Top View

Automotive ASIL-D Compliant Power Delivery Board

zoomopens a dialog

Knightrider Zynq Ultrascale+ MPSOC

Automotive ASIL-D Compliant Power Delivery Board

Knightrider Zynq Ultrascale+ MPSOC

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Automotive ASIL-D Compliant Power Delivery Board

機能と利点

Xilinx Zynq® UltraScale+™ devices are the industry’s only cost-optimized FPGAs based on an advanced, production-proven 16nm architecture for best-in-class performance/watt.

Analog Devices, Inc. supports ASIL-D compliant automotive power delivery solutions for the Xilinx Zynq UltraScale+ MPSOC. The Knightrider board demonstrates the best-in-class power management supporting ASIL-D compliant solutions for functional safety.

Monolithic solutions are used to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated discrete solutions optimized for cost, efficiency and foot print.

ADI provides supporting documentation including power schematics, layout, LTpowerPlanner® and applicable LTpowerPlay® configuration files to enable you to validate the power solution for your application seamlessly.

For a complete list power designs and use cases, please contact your local FAE.

Key Power for full management devices are used as follows:

  • LT8672
  • LTC4365
  • MAX20410
  • MAX20478
  • MAX20438
  • LTC3307
  • MAX25229
  • MAX17510
詳細なリファレンス・デザインを表示 external link
