LTM4625

20V入力、5A降圧DC/DC μModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$7.60
特長
  • 実装面積が1cm2(片面PCB)または0.5cm2(両面PCB)以内の完全なソリューション
  • 広い入力電圧範囲:4V~20V
  • 外部バイアス使用時の入力電圧は最小2.375V
  • 出力電圧範囲:0.6V~5.5V
  • DC出力電流:5A
  • 入力、負荷、温度の全範囲での全DC出力電圧誤差:最大±1.5%
  • 電流モード制御、高速トランジェント応答
  • 外部の周波数に同期
  • 複数のLTM4625のマルチフェーズ並列接続による電流分担
  • 出力電圧トラッキング
  • 選択可能な不連続モード
  • パワーグッド・インジケータ
  • 過電圧保護、過電流保護、および過熱保護
  • 6.25mm × 6.25mm × 5.01mm BGAパッケージ
製品概要
show more Icon

LTM4625は、6.25mm × 6.25mm × 5.01mmの小型BGAパッケージに収容された完全な5A降圧スイッチング・モードμModule(マイクロモジュール)レギュレータです。スイッチング・コントローラ、パワーFET、インダクタ、および支持部品がパッケージに搭載されています。LTM4625は、4V~20Vまたは2.375V~20V(外部バイアス電源使用時)の入力電圧範囲で動作し、0.6V~5.5Vの出力電圧範囲をサポートしており、出力電圧を1本の外付け抵抗で設定します。高効率設計により、最大5Aの連続出力電流を供給します。必要なのは入力と出力のバルク・コンデンサだけです。

LTM4625は、選択可能な不連続モード動作と、出力電圧トラッキングによる電源レールのシーケンシングをサポートしています。高いスイッチング周波数と電流モード制御により、安定性を損なうことなく入力および負荷の変動に対するきわめて高速なトランジェント応答が可能です。

フォルト保護機能には、過電圧保護、過電流保護、過熱保護が含まれます。

LTM4625は、SnPbまたはRoHS準拠の端子仕上げで供給されます。


アプリケーション

  • 通信機器、データ通信機器、ネットワーク機器、および産業用機器
  • 医療診断機器
  • データ・ストレージ・ラック装置およびカード
  • テスト・システムおよびデバッグ・システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$7.60

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4625EY#PBF
  • HTML
  • HTML
LTM4625IY
  • HTML
  • HTML
LTM4625IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4625EY#PBF

製造中

LTM4625IY

製造中

LTM4625IY#PBF

製造中

11 3, 2020

- 20_0322

LTM4624/LTM4625 Notification of Qualification of New Mold Compound and Substrate Change

LTM4625EY#PBF

製造中

LTM4625IY

製造中

LTM4625IY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4625EY#PBF

製造中

LTM4625IY

製造中

LTM4625IY#PBF

製造中

11 3, 2020

- 20_0322

arrow down

LTM4624/LTM4625 Notification of Qualification of New Mold Compound and Substrate Change

LTM4625EY#PBF

製造中

LTM4625IY

製造中

LTM4625IY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

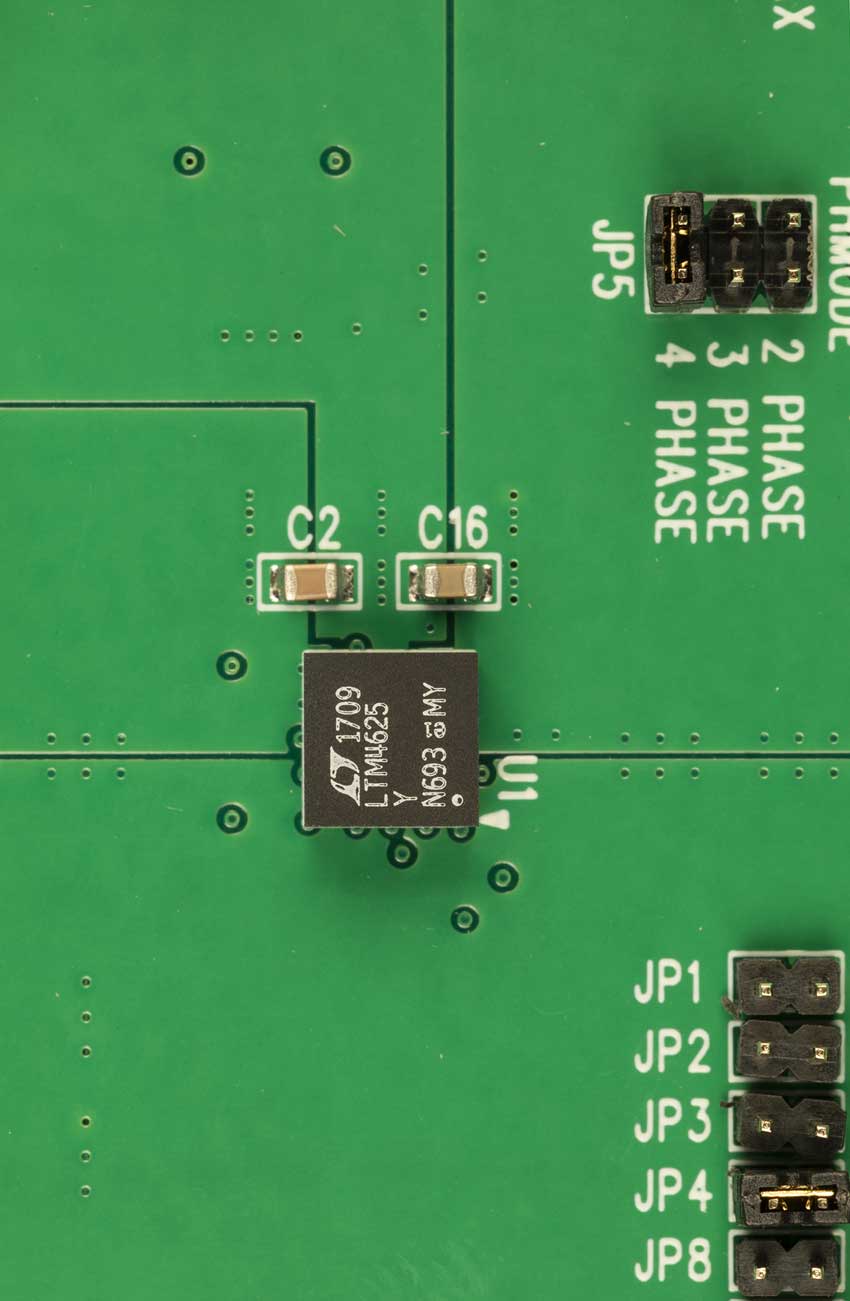

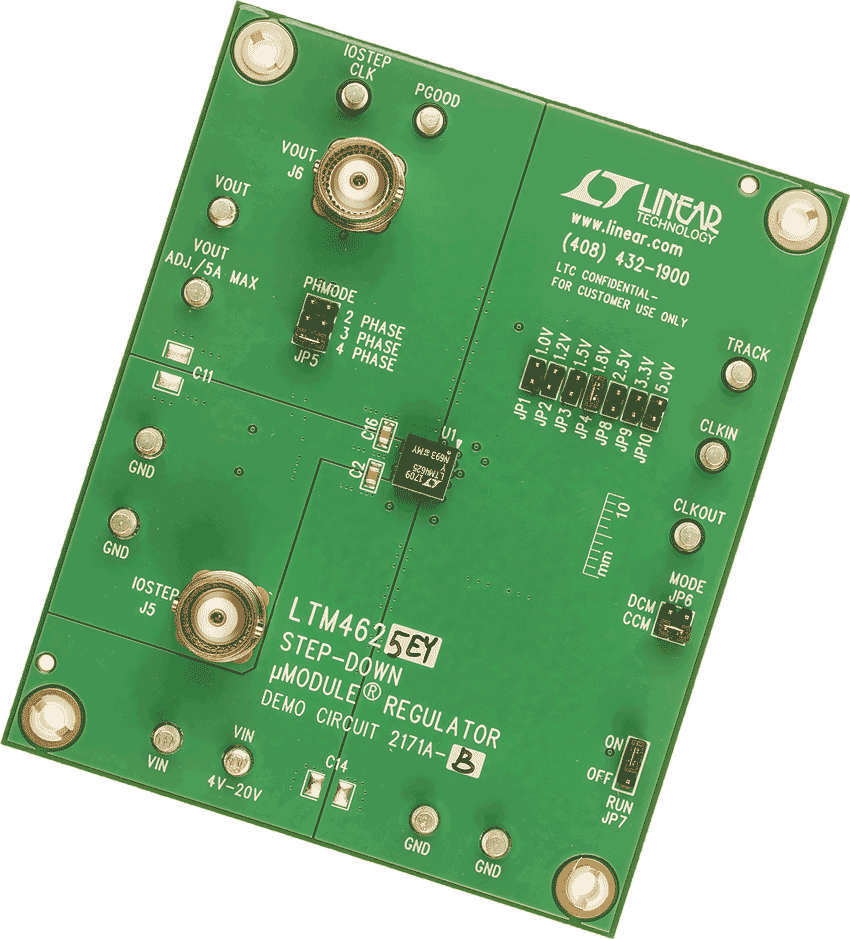

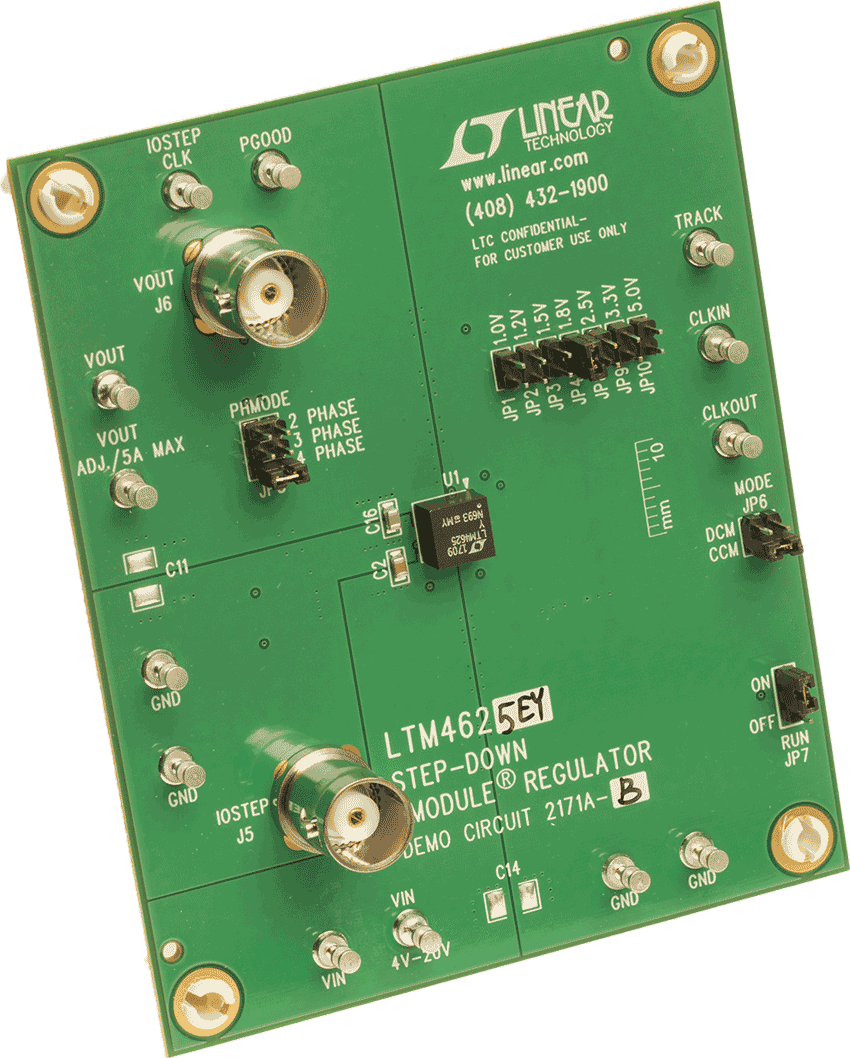

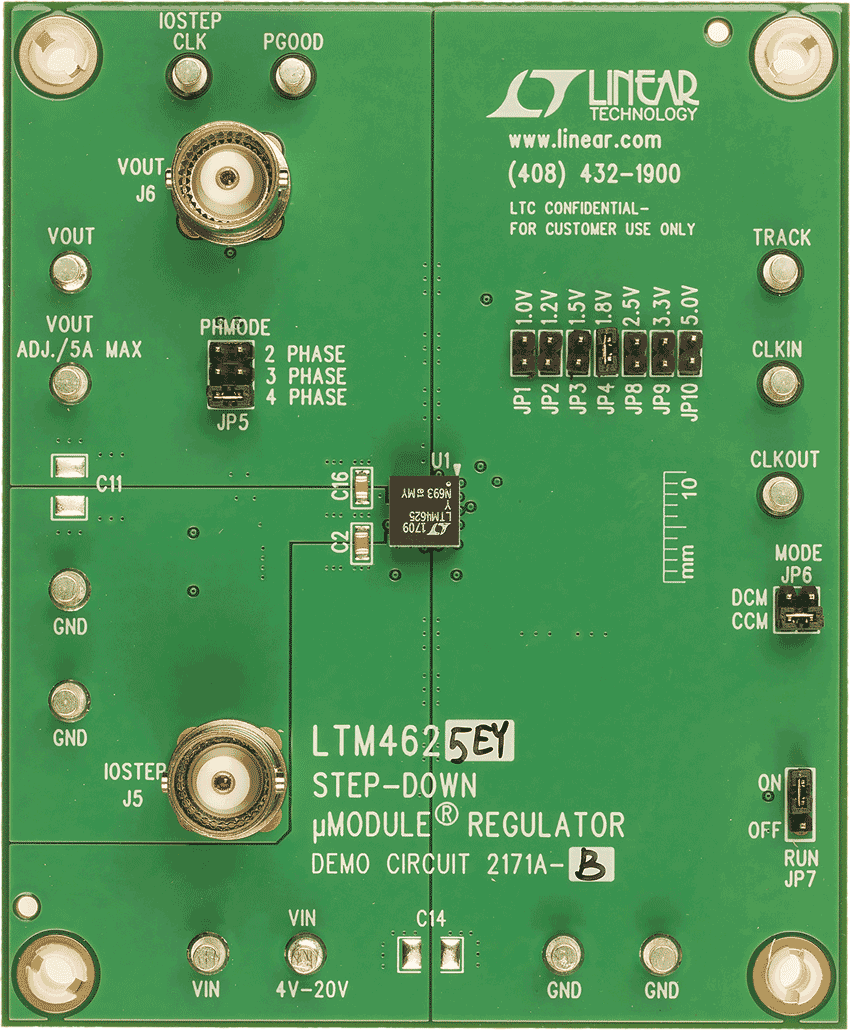

DC2171A-B

LTM4625 Demo Board | Step-Down μModule Regulator, 4V ≤ VIN ≤ 20V, VOUT = 0.6V to 5V @ 5A

zoom

DC2171A-B

LTM4625 Demo Board | Step-Down μModule Regulator, 4V ≤ VIN ≤ 20V, VOUT = 0.6V to 5V @ 5A

LTM4625 Demo Board | Step-Down μModule Regulator, 4V ≤ VIN ≤ 20V, VOUT = 0.6V to 5V @ 5A

製品の詳細

Demonstration circuit 2171A-B features the LTM4625 μModule® regulator, a tiny low profile high performance step-down regulator. The LTM4625 has an operating input voltage range of 4V to 20V and is able to provide an output current of up to 5A. The output voltage is jumper-selectable and can be set to 1.0V, 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5V or a user-defined value from 0.6V to 5V. The LTM4625 is a complete DC/DC point-of-load regulator in a 6.25mm × 6.25mm × 5.01mm BGA package requiring only a few input and output capacitors.

reference details image

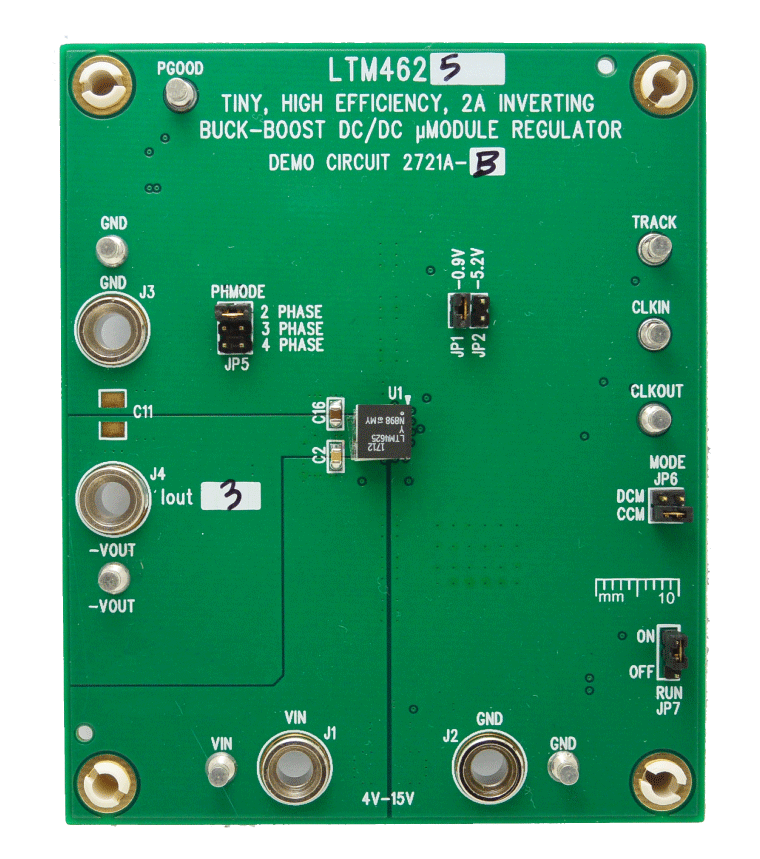

DC2721A-B

LTM4625EY デモ用ボード | 反転出力として構成された 20 VIN、5 A 降圧 µModule レギュレータ–0.9 VOUT ~ –5.2 VOUT

zoom

DC2721A-B

LTM4625EY デモ用ボード | 反転出力として構成された 20 VIN、5 A 降圧 µModule レギュレータ–0.9 VOUT ~ –5.2 VOUT

LTM4625EY デモ用ボード | 反転出力として構成された 20 VIN、5 A 降圧 µModule レギュレータ–0.9 VOUT ~ –5.2 VOUT

製品の詳細

デモ回路 2721A-B では、小型の高性能・高効率降圧レギュレータである LTM4625EY μModule® レギュレータが反転昇降圧レギュレータとして構成されています。DC2721A-B は、4 V ~ 15 V の入力電圧範囲で動作し、最大 3 A の出力電流を供給することができます。出力電圧は、–0.6 V ~ –5.5 V の範囲でプログラムできます。LTM4625EY は、すべての機能を熱強化型 6.25 mm × 6.25 mm × 5.01 mm BGA パッケージにまとめた DC/DC ポイント・オブ・ロード・レギュレータで、ほんの数個の入出力コンデンサしか必要としません。デモ回路 2721A-B を使用または変更する場合は、このデモ・マニュアルと併せて LTM4625 データシートを参照してください。
