LTM4632: DDR-QDR4メモリ向けの超薄型トリプル出力降圧µModuleレギュレータ データシート (Rev. A)6/13/2016PDF0M
製品概要
機能と利点
- VDDQ、VTT、VTTR（またはVREF）を含む完全なDDR-QDR4 SRAM電源ソリューション
- 0.5cm2 に収まるソリューション・サイズ（両面PCB）
- 広い入力電圧範囲：3.6V～15V
- VINをINTVCC に接続した場合と互換の3.3V入力
- 出力電圧範囲：0.6V～2.5V
- シンク電流とソース電流を供給できるデュアル±3A DC出力電流
- VDDQ/2に等しい±1.5%、±10mAバッファ付きVTTR出力3A VDDQ+
- 3A VTTまたは2相シングル6A VTT
- 負荷、入力、および温度の全範囲にわたる全出力電圧レギュレーション誤差：最大±1.5%
- 電流モード制御、高速トランジェント応答
- 外部の周波数に同期
- 電流分担によりマルチフェーズ並列化可能
- 選択可能なBurst Mode®動作
- 過電圧入力保護と過熱保護
- パワーグッド・インジケータ

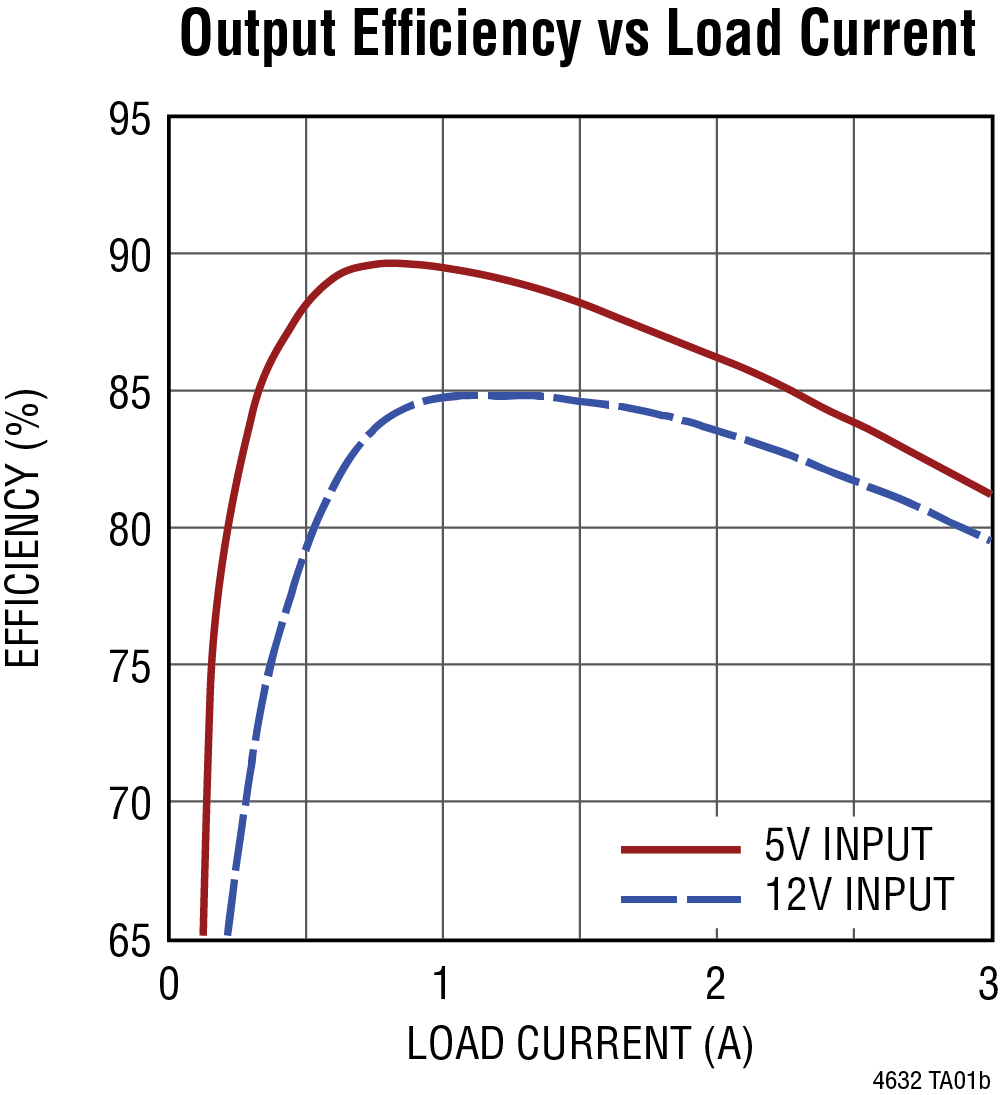

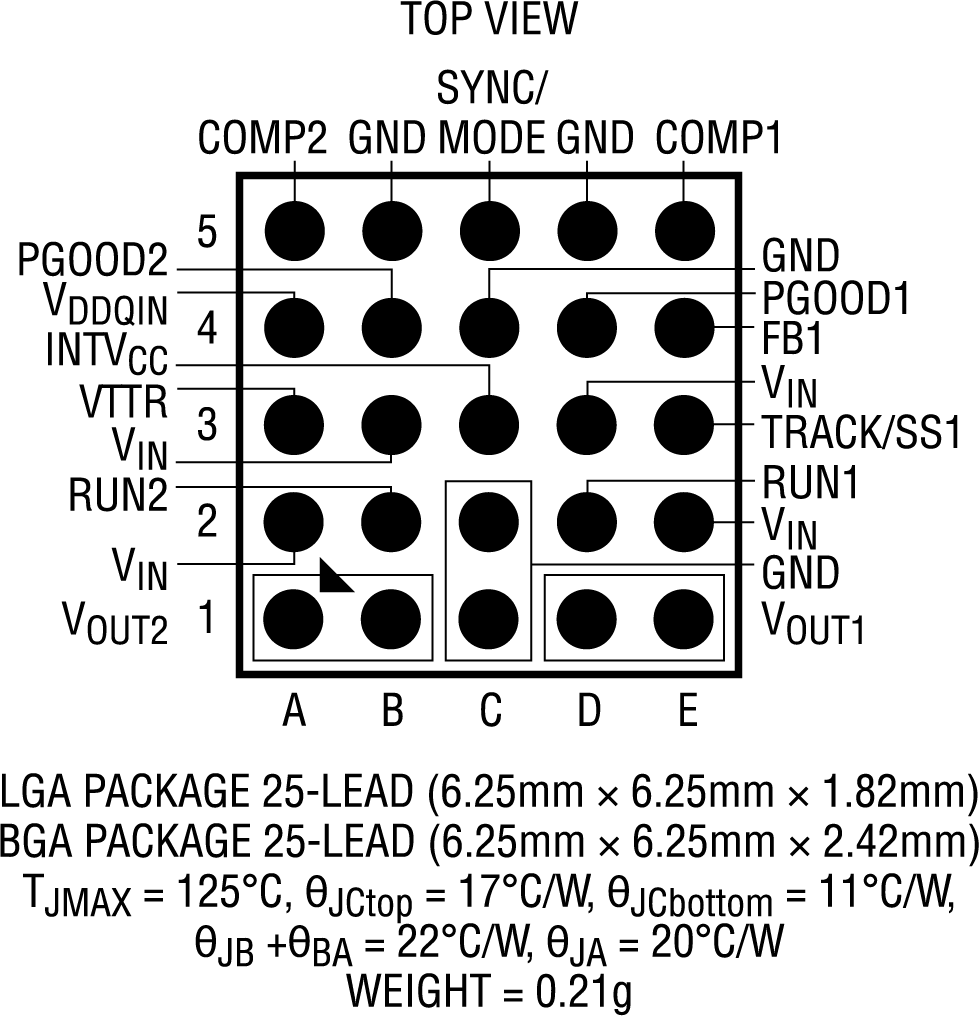

- 6.25mm × 6.25mm × 1.82mm超薄型LGAパッケージおよび6.25mm × 6.25mm × 2.42mm BGAパッケージ
製品概要

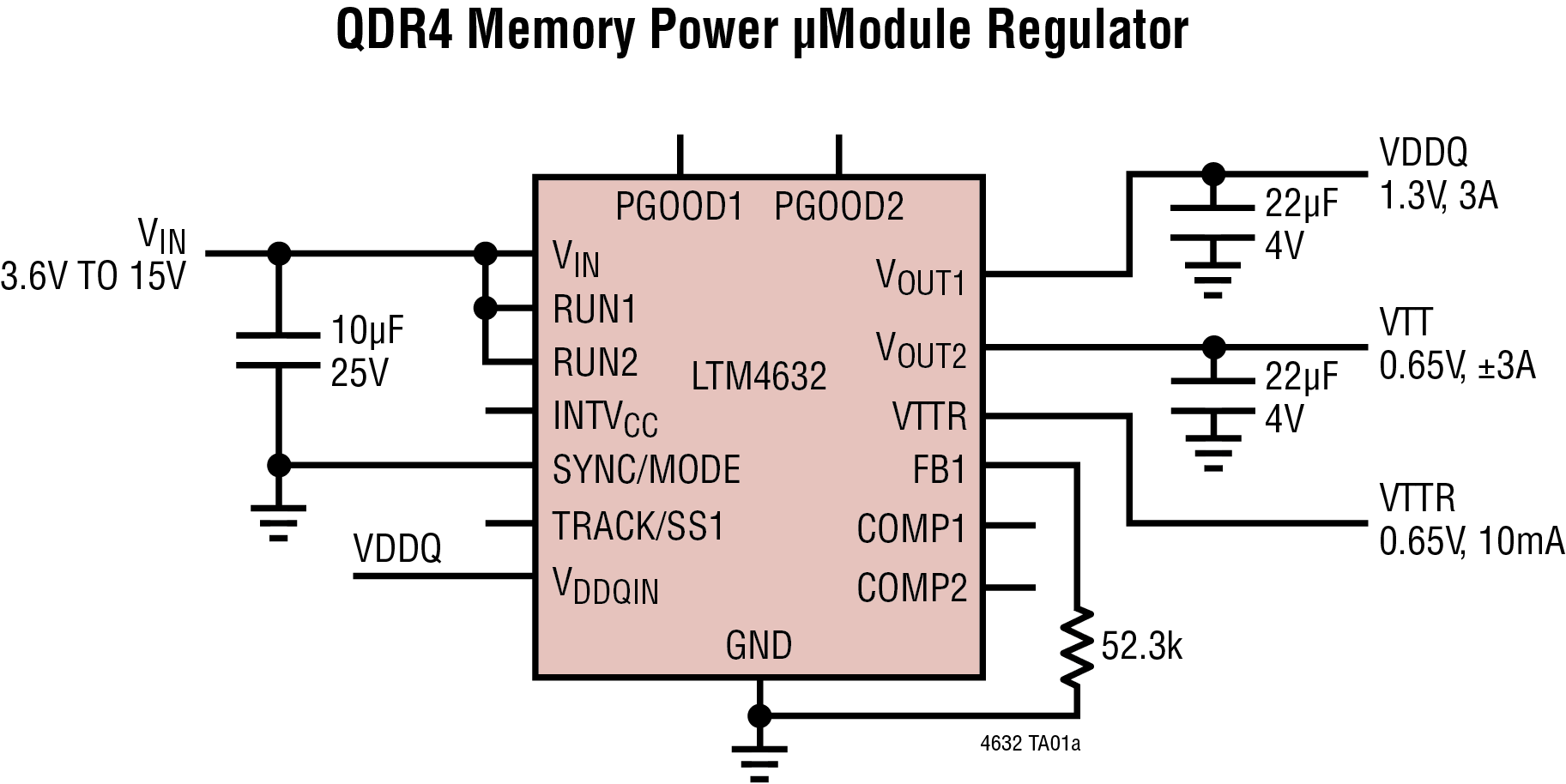

LTM4632は、超薄型のトリプル出力降圧μModule®（パワーモジュール）レギュレータで、DDR-QDR4 SRAM向けの完全な電源ソリューションを実現します。LTM4632は、3.6V～15Vの入力電圧範囲で動作し、シンクとソースの両方の電流に対応する2つの±3A出力レールをVDDQとVTTに対してサポートし、この他に10mAの低ノイズ・リファレンスVTTR出力を内蔵しています。VTTとVTTRは、どちらもVDDQ/2に追従し、電圧もVDDQ/2に等しくなります。LTM4632は6.25mm × 6.25mm × 1.82mm LGAパッケージおよび6.25mm × 6.25mm × 2.42mm BGAパッケージに収容されており、スイッチング・コントローラ、パワーFET、インダクタ、およびサポート部品を搭載しています。また、このパワーモジュールは2相シングル±6A出力のVTTとして構成することもできます。設計を完了するために必要なのは、入力と出力のセラミック・コンデンサ数個だけです。
LTM4632は、選択可能なBurst Modeモード動作（CH1のみ）と、出力電圧トラッキングによる電源レールのシーケンシングをサポートしています。高いスイッチング周波数と電流モード制御により、安定性を損なうことなく入力および負荷の変動に対するきわめて高速なトランジェント応答が可能です。
フォルト保護機能には、過入力電圧保護、過電流保護、過熱保護が含まれます。
LTM4632は無鉛仕上げでRoHSに準拠しています。
アプリケーション
- DDRメモリ電源
- 汎用のポイントオブロード変換
- 通信機器、ネットワーク機器、および産業用機器
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R504 Reliability Data3/26/2018PDF347 K
-

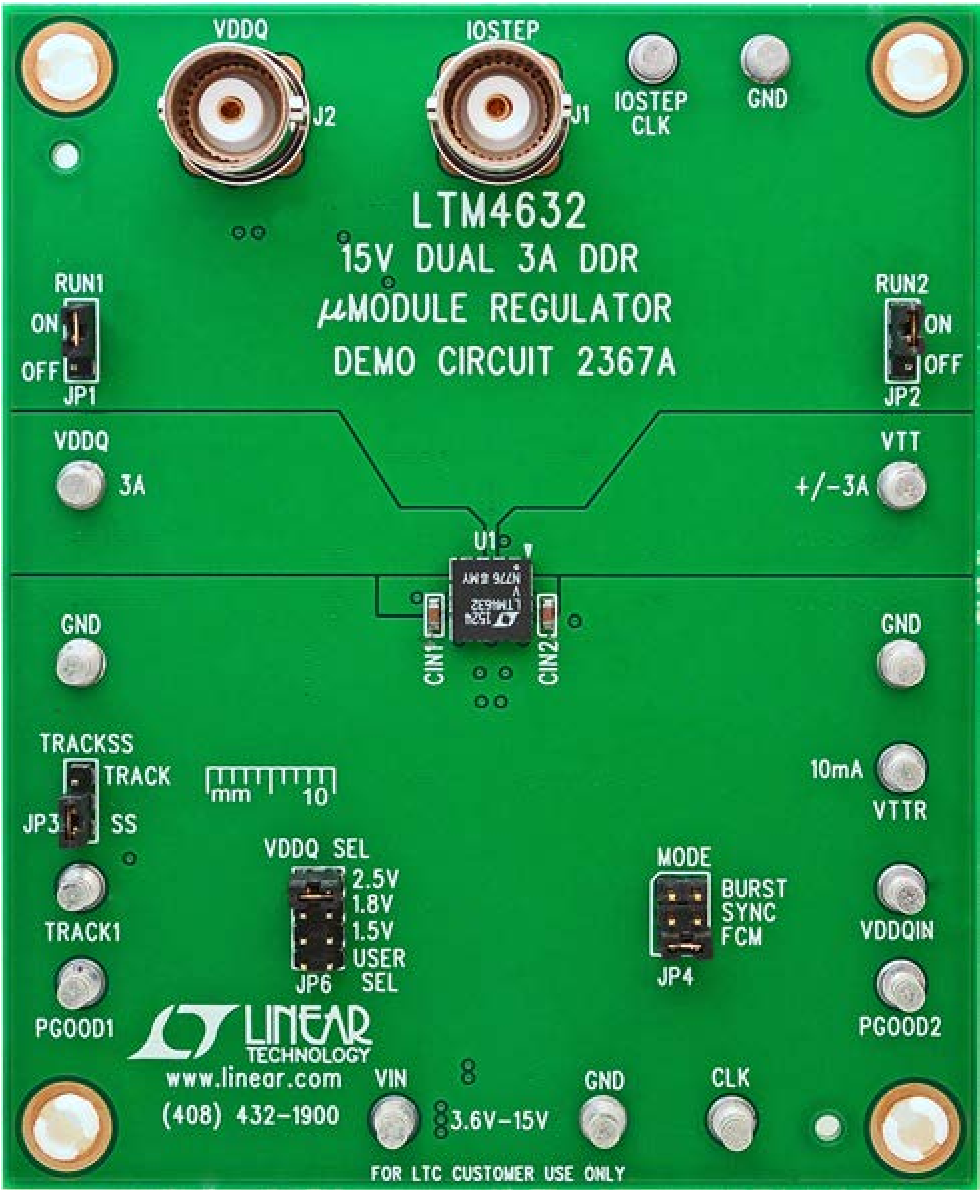

DC2367A - Demo Manual4/14/2016PDF510K
-
μModule Power Products Simplify Power4/11/2018PDF9 M
-
Thinner & Smaller Power Circuits for PCIe Boards11/8/2016PDF910K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTM4632
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LTM4632
リファレンス・デザイン (1)
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTM4632EV#PBF | 材料宣誓書（MD） | 信頼性データ | 25-Lead LGA (6.25mm x 6.25mm x 1.82mm) | |
| LTM4632EY#PBF | 材料宣誓書（MD） | 信頼性データ | 25-Lead BGA (6.25mm x 6.25mm x 2.42mm) | |
| LTM4632IV#PBF | 材料宣誓書（MD） | 信頼性データ | 25-Lead LGA (6.25mm x 6.25mm x 1.82mm) | |
| LTM4632IY | 材料宣誓書（MD） | 信頼性データ | 25-Lead BGA (6.25mm x 6.25mm x 2.42mm) | |
| LTM4632IY#PBF | 材料宣誓書（MD） | 信頼性データ | 25-Lead BGA (6.25mm x 6.25mm x 2.42mm) | |
| ウェハ・ファブリケーション・データ | R504 Reliability Data |
