LTC3876

差動VDDQセンスおよび±50mA VTTリファレンス付き、DDR電源用、デュアルDC/DCコントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.53
特長
  • VTTリファレンス付きDDR電源ソリューション
  • 広い入力電圧範囲: 4.5V~38V、VDDQ: 1V~2.5V
  • VDDQ出力電圧精度: ±0.67%
  • VDDQおよびVTT終端コントローラ
  • ±1.2%精度、±50mAのリニアVTTRリファレンス出力
  • オン時間が制御される谷電流モード制御
  • プログラム可能な周波数: 200kHz~2MHz
  • 外部クロックに同期可能
  • tON(MIN) = 30ns、tOFF(MIN) = 90ns
  • RSENSEまたはインダクタのDCRによる電流検出
  • パワーグッド出力電圧モニタ
  • 過電圧保護と電流制限フォールドバック
  • 熱特性が改善された38ピン(5mm × 7mm)QFNおよびTSSOPパッケージ
製品概要
show more Icon

LTC3876は、DDR1、DDR2、DDR3ならびに将来の低電圧のDDRX標準に準拠したDDR電源ソリューションです。このデバイスは、VDDQコントローラ、VTT DC/DCコントローラ、および高精度リニアVTTリファレンスを搭載しています。差動出力センス・アンプと高精度内部リファレンスを組み合わせることにより、高精度なVDDQ電源を実現します。VTTコントローラは、全DC誤差が20mV以下で、高精度VTTRリニア・リファレンスをトラッキングします。高精度VTTRリファレンスは、±50mAのリファレンス負荷に対し、全温度範囲でVDDQの1/2をトラッキングし、1.2%のレギュレーション精度を維持します。

LTC3876により、4.5V~38V(最大)の入力電圧範囲で動作が可能になります。また、1.0V~2.5VのVDDQ出力範囲とそれに対応する0.5V~1.25VのVTTおよびVTTR出力範囲が可能です。この他に、電圧トラッキング・ソフトスタート、PGOOD、およびフォルト保護機能を備えています。


アプリケーション

  • マザーボード・メモリ
  • サーバー

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.53

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3876EFE#PBF
  • HTML
  • HTML
LTC3876EFE#TRPBF
  • HTML
  • HTML
LTC3876EUHF#PBF
  • HTML
  • HTML
LTC3876EUHF#TRPBF
  • HTML
  • HTML
LTC3876IFE#PBF
  • HTML
  • HTML
LTC3876IFE#TRPBF
  • HTML
  • HTML
LTC3876IUHF#PBF
  • HTML
  • HTML
LTC3876IUHF#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3876EFE#PBF

製造中

LTC3876EFE#TRPBF

製造中

LTC3876IFE#PBF

製造中

LTC3876IFE#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3876EFE#PBF

製造中

LTC3876EFE#TRPBF

製造中

LTC3876IFE#PBF

製造中

LTC3876IFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

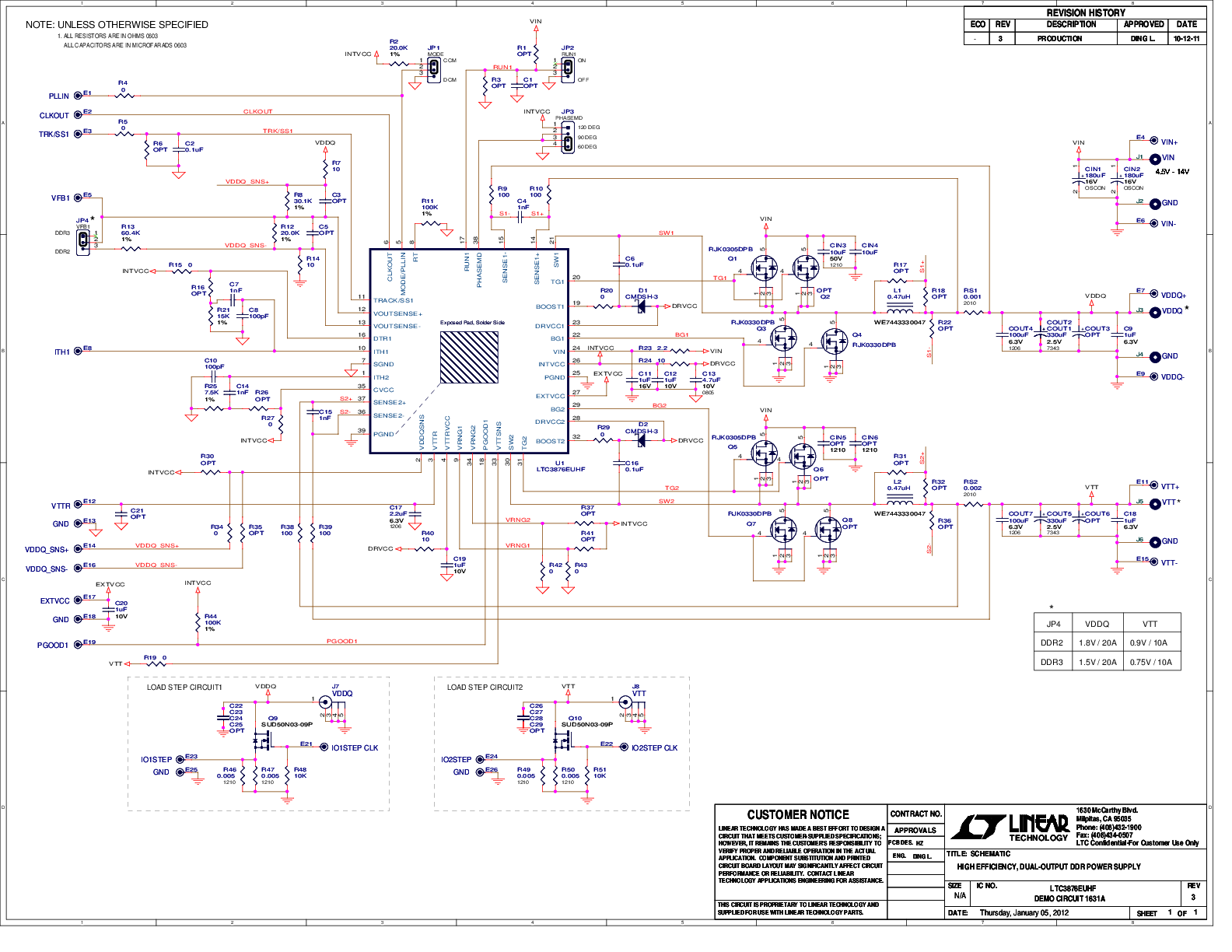

DC1631A

LTC3876EUHF Demo Board | DDR2/3, VIN = 4.5V to 14V, VDDQ = 1.8V/1.5V @ 20A, VTT = 0.9V/0.75V @ ±10A

zoom

DC1631A

LTC3876EUHF Demo Board | DDR2/3, VIN = 4.5V to 14V, VDDQ = 1.8V/1.5V @ 20A, VTT = 0.9V/0.75V @ ±10A

LTC3876EUHF Demo Board | DDR2/3, VIN = 4.5V to 14V, VDDQ = 1.8V/1.5V @ 20A, VTT = 0.9V/0.75V @ ±10A

製品の詳細

Demonstration circuit 1631A is a dual output DDR2 or DDR3 power supply that provides 20A at 1.8V or 1.5V (jumper-selectable) for VDDQ and ±10A for VTT (VTT = 0.5VDDQ). It also has a ±50mA VTTR reference output. The demo board has an operating voltage range of 4.5V to 14V and a nominal 400kHz switching frequency.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
