LTC2485

Easy Drive 入力電流キャンセル機能およびI2Cインタフェース付き24ビット・デルタシグマADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.95
機能
  • Easy Drive技術により、差動入力電流がゼロのレール・トゥ・レール入力が可能
  • 最高の精度で高インピーダンスのセンサを直接デジタル化
  • 入力/リファレンス同相範囲:GND~VCC
  • 2線I2Cインタフェース
  • 50Hz、60Hz、または50Hz/60Hz同時の除去モードをプログラム可能
  • INL:2ppm (0.25LSB)、欠落コードなし
  • オフセット:1ppm、フルスケール誤差:15ppm
  • 2倍速モードを選択可能
  • 待ち時間なし:デジタル・フィルタにより1サイクル以内に安定化
  • 2.7V~5.5Vの単一電源動作
  • 内部発振器
  • 6つのアドレスと1つの同期用グローバル・アドレス
  • 小型(3mm × 3mm)10ピンDFNパッケージ
製品概要
show more Icon

LTC®2485は、24ビット正符号No Latency ΔΣアナログ-デジタル・コンバータ、特許取得のEasy Drive技法、I2C デジタル・インタフェースを組み合わせたデバイスです。特許取得のサンプリング回路は、差動入力電流の自動キャンセルにより、ダイナミック入力電流誤差や内部バッファの欠点を排除します。これにより、大きな外部信号源インピーダンスが可能となり、入力範囲がレール・トゥ・レールの入力信号を直接デジタル化できる一方で、きわめて優れたDC精度を維持できます。

LTC2485は発振器を内蔵しており、I2Cインタフェースを介して、ライン周波数を除去するように構成可能です。50Hz、60Hz、または50Hz/60Hz同時の電源周波数除去を選択可能であり、2倍速モードを選択することもできます。

LTC2485では、リファレンス電圧と関係なく、広い同相入力電圧範囲(0V~VCC)が可能です。リファレンスは最小100mVにすることも、VCCに直接接続することもできます。LTC2485は調整済みの発振器を内蔵しているので、外付けの水晶発振子や発振器が不要です。オフセットとフルスケールの較正が絶え間なく透過的に行われるので、絶対精度と低ドリフトが自動的に維持されます。


Applications
  • ダイレクト・センサ・デジタイザ
  • 直接温度測定
  • 歪みゲージ・トランスジューサ
  • 計測器
  • 産業用プロセス制御
  • DVMおよびメータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.95

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2485CDD#PBF
  • HTML
  • HTML
LTC2485CDD#TRPBF
  • HTML
  • HTML
LTC2485IDD#PBF
  • HTML
  • HTML
LTC2485IDD#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 30, 2020

- 20_0244

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC2485CDD#PBF

製造中

LTC2485CDD#TRPBF

製造中

LTC2485IDD#PBF

製造中

LTC2485IDD#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 30, 2020

- 20_0244

arrow down

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC2485CDD#PBF

製造中

LTC2485CDD#TRPBF

製造中

LTC2485IDD#PBF

製造中

LTC2485IDD#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

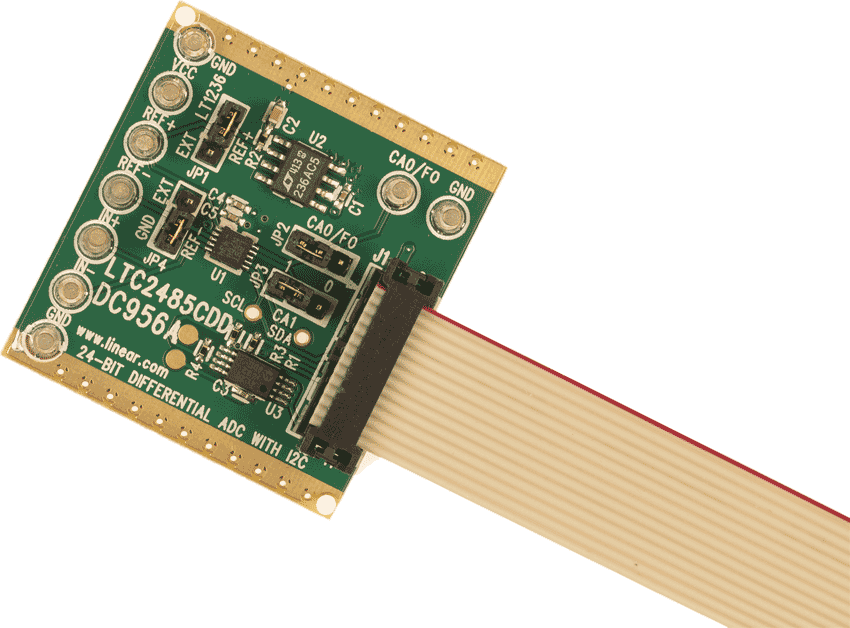

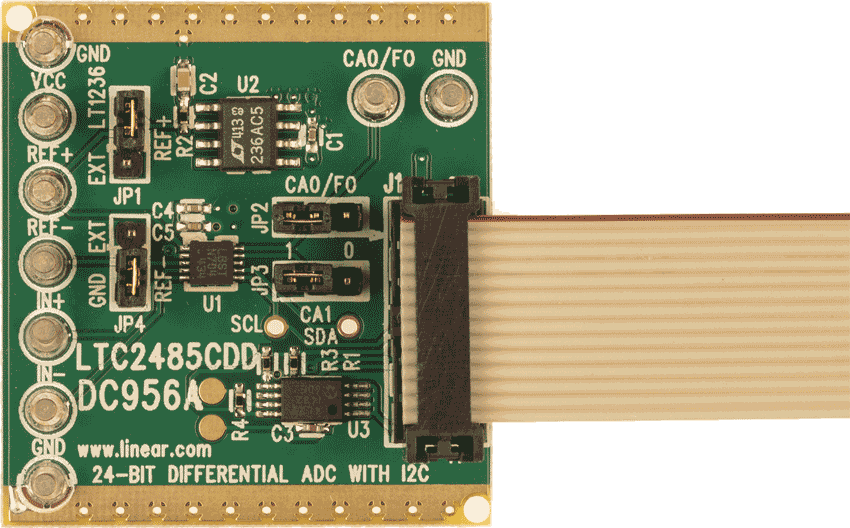

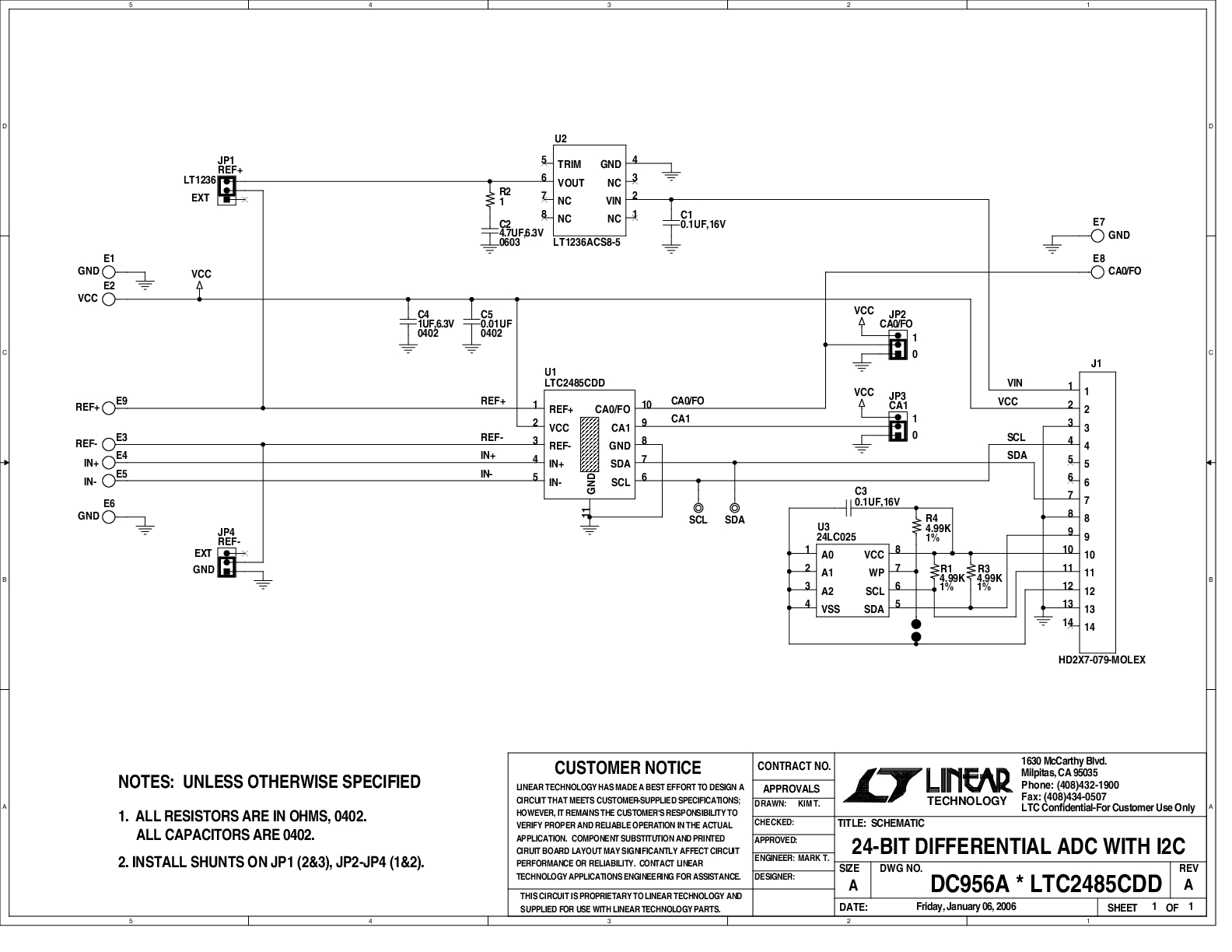

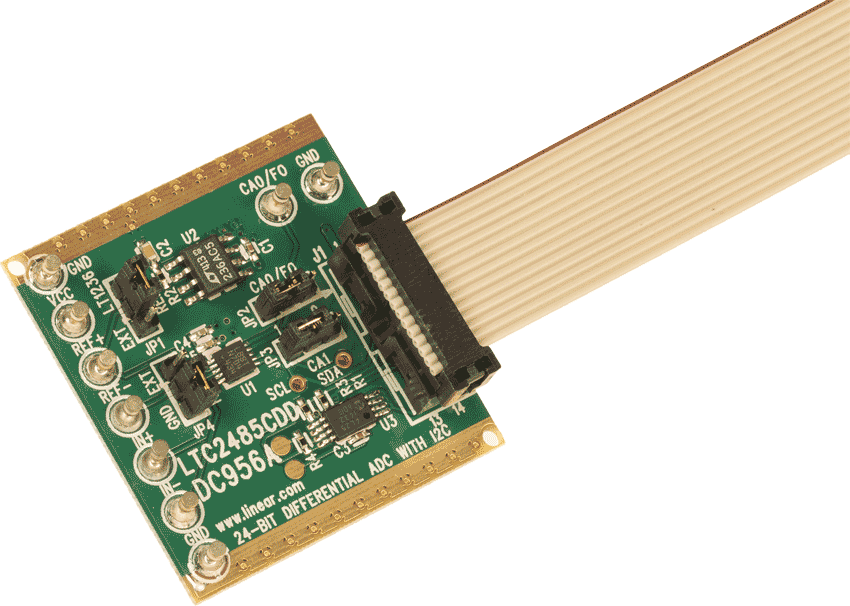

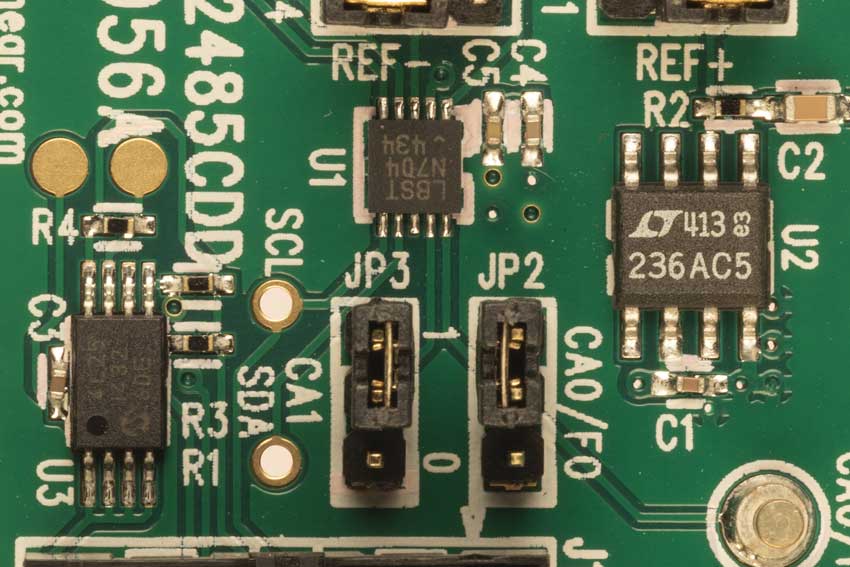

DC956A

LTC2485 24-Bit Delta-Sigma ADC Demo Board (Requires DC590)
