LTC4245

I2C互換モニタ付き、複数電源ホットスワップ･コントローラ

すべて表示 showmore-icon

warning : 最終販売 tooltip
warning : 最終販売 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示
Documentation すべてのドキュメントを表示
Linduino LTC4245 Linduino.CPP Download 3.00KB Linduino LTC4245 Linduino Header File Download 10.00KB Linduino LTC4245 - DC985A.ino Download 26.00KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
特長
  • 電源の入ったCompactPCI™または PCI Express™ バックプレーンに安全に挿入可能
  • 電流と電圧をモニタする8ビットADC
  • I2C™/SMBusインターフェイス
  • dI/dt制御ソフトスタート
  • 同時または順次のターンオン
  • ±12V電源の絶対最大定格：±20V
  • 外付けゲート･コンデンサが不要
  • デュアルレベルの回路ブレーカおよび電流制限
  • バス･プリチャージ出力
  • タイムアウト付きのパワーグッド入力
  • フォールト後のラッチオフまたは自動リトライを選択可能
  • フォールト後にホストに対して警告を発行
  • LOCAL_PCI_RST#ロジック内蔵
  • 36ピンSSOPおよび38ピン（5mm×7mm）QFNパッケージ
製品概要
show more Icon

ホットスワップ･コントローラLTC4245は、CompactPCIやPCI Expressなどの複数電源システムにおける電源の入ったバックプレーンに対し、ボードの安全な挿入/引抜きを可能にします。4個の外付けNチャネル・パス・トランジスタを使用して、ボードの電源電圧をプログラム可能な速度で、かつ任意のシーケンスでランプアップさせることができます。I2Cインターフェイスと内蔵のADCにより、電源ごとにボードの電流、電圧、フォールト状態をモニタできます。

このデバイスはdI/dtを調整可能なソフトスタートとフォールドバック制限された突入電流を特長としています。デュアルレベルの時限式回路ブレーカと高速電流制限によって各電源を過電流フォールトから保護します。タイムアウト付きのパワーグッド入力により、下り方向電源モニタがボード電源を切断することが可能です。また、-12V電源なしの動作や、5V電源の代わりに3.3V電源による動作を設定することができます。

この他にも、このコントローラはフォールトが発生した場合にホストに対して割り込みを行う機能、出力電力が良好であることを知らせる機能、負荷カードの挿入を検出する機能、オンまたはオフ状態でパワーアップする機能を搭載しています。


アプリケーション

  • ボードの活線挿入
  • CompactPCI、CompactPCI Express、CompactTCA、PCI Expressシステム
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示
Linduino LTC4245 Linduino.CPP Download 3.00KB Linduino LTC4245 Linduino Header File Download 10.00KB Linduino LTC4245 - DC985A.ino Download 26.00KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4245

資料

3
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • ユーザ・ガイド
  • 信頼性データ
  • すべて
    TickIcon
  • English
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 11/12/2007
English

LTC4245: Multiple Supply Hot Swap Controller with I2C Compatible Monitoring Data Sheet

PDFファイルを開く

redirect
431.00K
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 09/24/2009
English
DC985A - Demo Manual redirect icon

3.00M

download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R536 Reliability Data redirect icon

49.04 K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

PCI ホットスワップ・コントローラ2
LTC4240
popup image
Cart

製造中

I2C互換インターフェイス付きCompactPCIホットスワップ・コントローラ

LTC4242
popup image
Cart

新規設計に推奨

PCI Express用デュアルスロット･ホットスワップ･コントローラ

低電圧ホットスワップ・コントローラ1
LTC4222
popup image
Cart

製造中

I2C互換モニタ機能付きデュアルHot Swapコントローラ

評価用キット 1

reference details image

DC985A-A/B

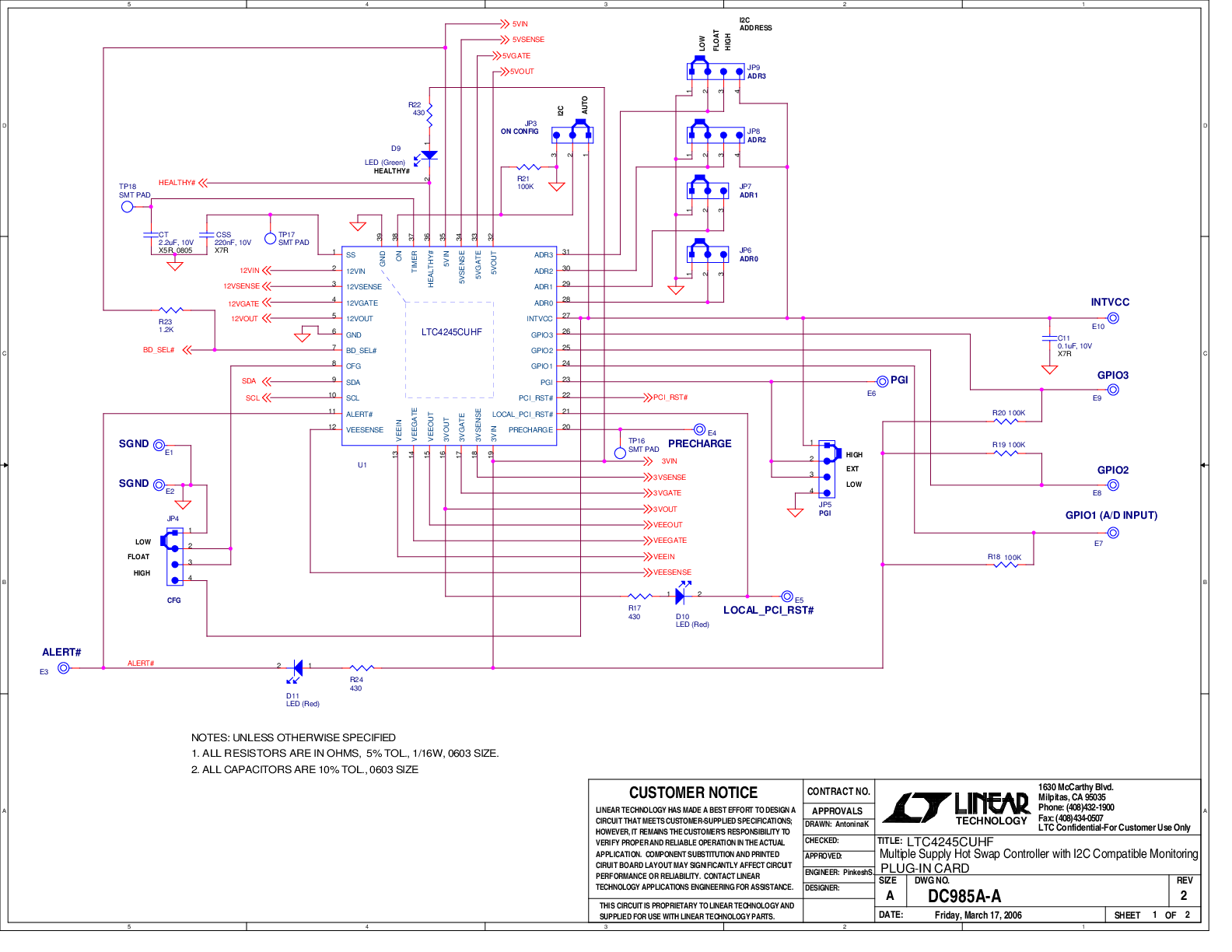

LTC4245 Demoboard: Quad Hot Swap Controller with ADC and I2C (Requires DC590)
