LT8580

1A、65Vスイッチ、ソフトスタート、および同期を備えた昇圧/SEPIC/反転型DC/DCコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$2.84
機能
  • 1A、65V電源スイッチ
  • 調整可能なスイッチング周波数
  • 1本の帰還抵抗でVOUTを設定
  • 外部クロックに同期可能
  • 高ゲインSHDNピンがゆっくりと変化する入力信号に対応
  • 広い入力電圧範囲:2.55V~40V
  • 低VCESATスイッチ:0.75Aで400mV(代表値)
  • ソフト・スタート機能内蔵
  • 昇圧、SEPIC、または反転型コンバータとして容易に設定可能
  • ユーザが設定可能な低電圧ロックアウト(UVLO)
  • LT3580とピン互換
  • 小型の熱強化型8ピン3mm × 3 mm DFNおよび8ピンMSOPパッケージ
  • AEC-Q100品質評価進行中
製品概要
show more Icon

LT8580は、1A、65Vスイッチを内蔵したPWM DC/DCコンバータです。LT8580は、昇圧、SEPIC、または反転型コンバータとして設定できます。

LT8580には調整可能な発振器があり、RTピンからグラウンドへの抵抗で設定されます。更に、LT8580は外部クロックと同期できます。パーツのスイッチング周波数は、自走と同期の両方に対応しており、200kHz〜1.5MHzの間で設定できます。

またLT8580は、ゆっくり変化する入力信号と調整可能な低電圧ロックアウト機能を実現する革新的なSHDNピン回路も搭載しています。

周波数フォールドバックやソフトスタートなどの追加機能を内蔵しています。LT8580は、小型の熱強化型3mm × 3mmの8ピンDFNおよび8ピンMSOPパッケージを採用しています。

アプリケーション

  • VFDバイアス電源
  • TFT-LCDバイアス電源
  • DPSレシーバー
  • DSLモデム
  • ローカル電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$2.84

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8580EDD#PBF
  • HTML
  • HTML
LT8580EDD#TRPBF
  • HTML
  • HTML
LT8580EMS8E#PBF
  • HTML
  • HTML
LT8580EMS8E#TRPBF
  • HTML
  • HTML
LT8580EMS8E#WPBF
  • HTML
  • HTML
LT8580EMS8E#WTRPBF
  • HTML
  • HTML
LT8580HDD#PBF
  • HTML
  • HTML
LT8580HDD#TRPBF
  • HTML
  • HTML
LT8580HMS8E#PBF
  • HTML
  • HTML
LT8580HMS8E#TRPBF
  • HTML
  • HTML
LT8580IDD#PBF
  • HTML
  • HTML
LT8580IDD#TRPBF
  • HTML
  • HTML
LT8580IMS8E#PBF
  • HTML
  • HTML
LT8580IMS8E#TRPBF
  • HTML
  • HTML
LT8580IMS8E#WPBF
  • HTML
  • HTML
LT8580IMS8E#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT8580EMS8E#PBF

製造中

LT8580EMS8E#TRPBF

製造中

LT8580EMS8E#WPBF

製造中

LT8580EMS8E#WTRPBF

製造中

LT8580HMS8E#PBF

製造中

LT8580HMS8E#TRPBF

製造中

LT8580IMS8E#PBF

製造中

LT8580IMS8E#TRPBF

製造中

LT8580IMS8E#WPBF

製造中

LT8580IMS8E#WTRPBF

製造中

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT8580EMS8E#WPBF

製造中

LT8580EMS8E#WTRPBF

製造中

LT8580IMS8E#WPBF

製造中

LT8580IMS8E#WTRPBF

製造中

6 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

4 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT8580EMS8E#PBF

製造中

LT8580EMS8E#TRPBF

製造中

LT8580EMS8E#WPBF

製造中

LT8580EMS8E#WTRPBF

製造中

LT8580HMS8E#PBF

製造中

LT8580HMS8E#TRPBF

製造中

LT8580IMS8E#PBF

製造中

LT8580IMS8E#TRPBF

製造中

LT8580IMS8E#WPBF

製造中

LT8580IMS8E#WTRPBF

製造中

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT8580EMS8E#WPBF

製造中

LT8580EMS8E#WTRPBF

製造中

LT8580IMS8E#WPBF

製造中

LT8580IMS8E#WTRPBF

製造中

6 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

4 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC2186A-A

LT8580デモ用ボード | 昇圧、3V ≤ VIN ≤10V、VOUT = 12V @ 120mA

zoom

DC2186A-A

LT8580デモ用ボード | 昇圧、3V ≤ VIN ≤10V、VOUT = 12V @ 120mA

LT8580デモ用ボード | 昇圧、3V ≤ VIN ≤10V、VOUT = 12V @ 120mA

製品の詳細

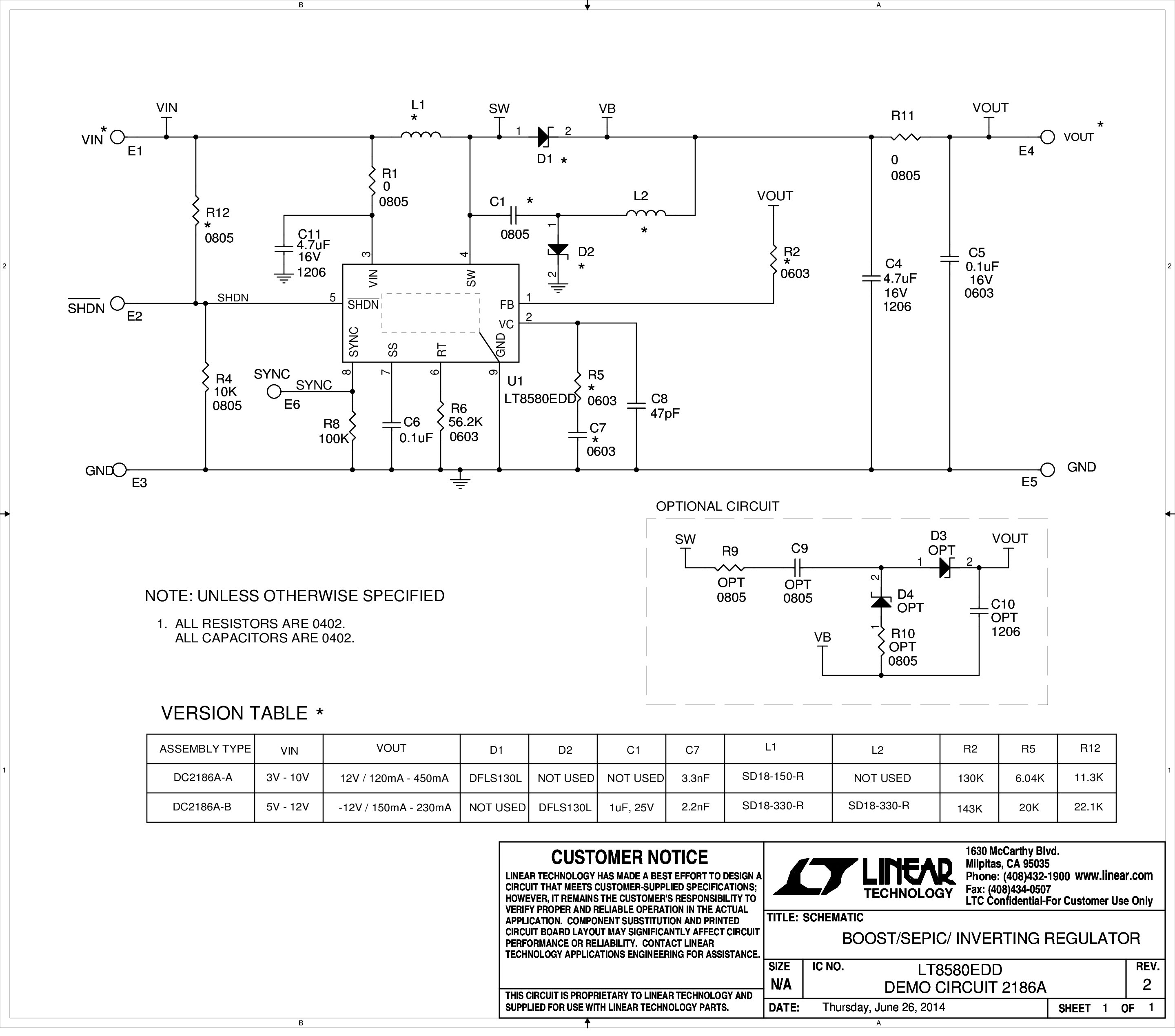

デモ回路2186A-Aおよび2186A-Bは、昇圧/反転構成のLT8580EDDが特徴です。デモ回路は、サイズが小さく、部品点数も少なくて済みます。DC2186A-A昇圧デモ用ボードは、3V~10Vのソースを120mAで12Vに変換するように設計されています。DC2186A-B 2インダクタ反転(Cuk)デモ用ボードは、5V~12Vのソースを150mAで –12Vに変換します。様々な入力電圧レベルでの最大負荷電流については、マニュアルの図を参照してください。

reference details image

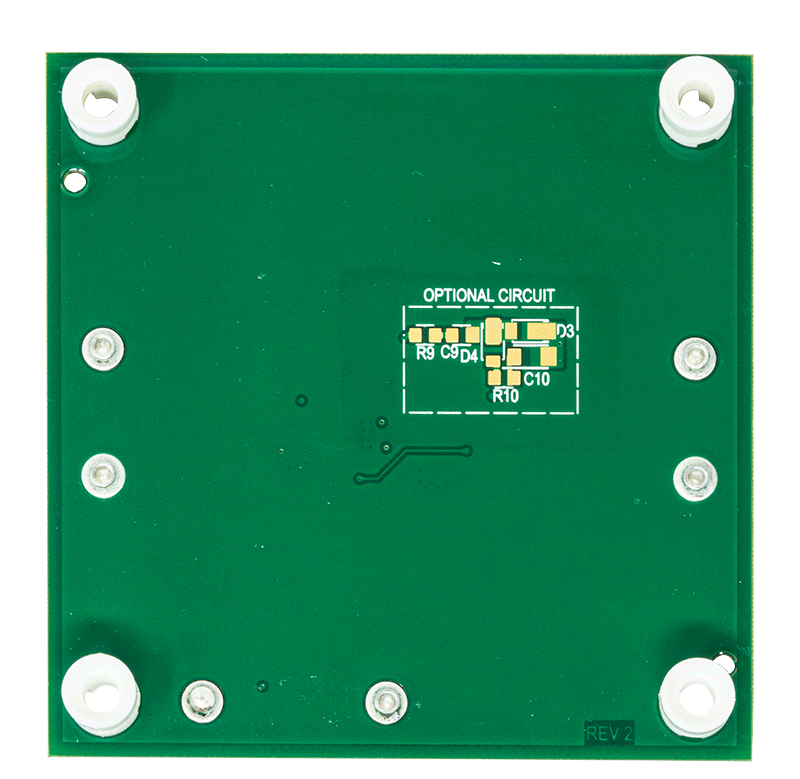

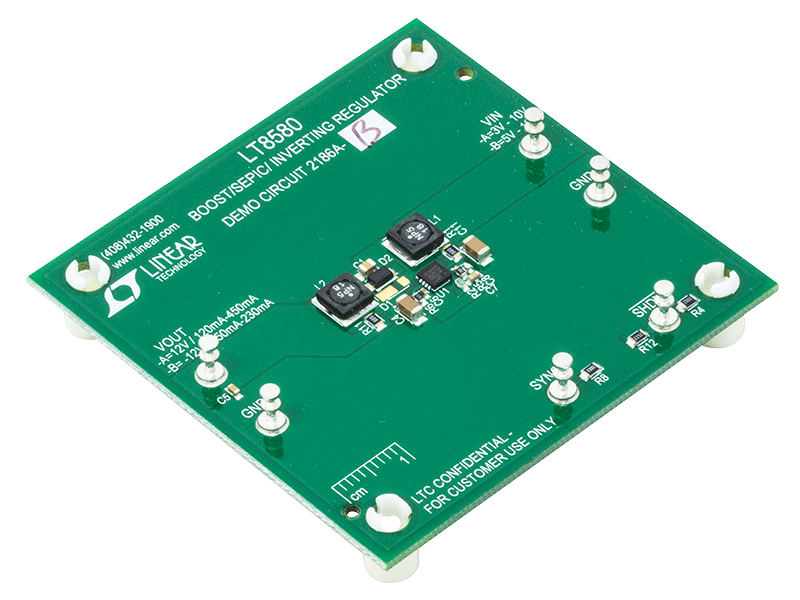

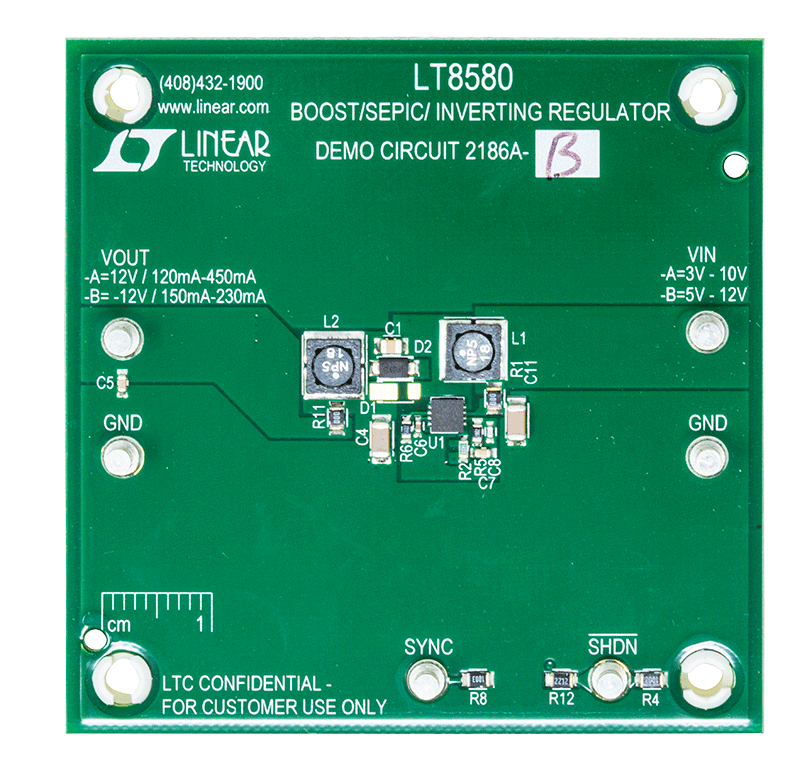

DC2186A-B

LT8580デモ用ボード | 2インダクタ反転(Cuk)、5V ≤ VIN≤ 12V、VOUT = -12V @ 150mA

zoom

DC2186A-B

LT8580デモ用ボード | 2インダクタ反転(Cuk)、5V ≤ VIN≤ 12V、VOUT = -12V @ 150mA

LT8580デモ用ボード | 2インダクタ反転(Cuk)、5V ≤ VIN≤ 12V、VOUT = -12V @ 150mA

製品の詳細

デモ回路2186A-Aおよび2186A-Bは、昇圧/反転構成のLT8580EDDが特徴です。デモ回路は、サイズが小さく、部品点数も少なくて済みます。DC2186A-B 2インダクタ反転(Cuk)デモ用ボードは、5V~12Vのソースを150mAで –12Vに変換します。様々な入力電圧レベルでの最大負荷電流については、マニュアルを参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
