LT1962

300mA、低ノイズ、マイクロパワーLDOレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$2.11
機能
  • 低ノイズ:20μVRMS(10Hz~100kHz)
  • 出力電流:300mA
  • 低消費電流:30μA
  • 広い入力電圧範囲:1.8V~20V
  • 低い損失電圧:270mV
  • 非常に低いシャットダウン電流:<1μA
  • 保護ダイオードが不要
  • 固定出力電圧:1.5V、1.8V、2.5V、3V、3.3V、5V
  • 可変出力電圧:1.22V~20V
  • 3.3μFの出力コンデンサで安定
  • アルミニウム、タンタル、またはセラミック・コンデンサで安定
  • 逆バッテリ保護
  • 逆電流なし
  • 過電流保護および熱保護機能
  • 8ピンMSOPパッケージ
製品概要
show more Icon

LT1962シリーズは、マイクロパワー、低ノイズ、低ドロップアウト・レギュレータです。これらのデバイスは、270mVのドロップアウト電圧で300mAの出力電流を供給できます。バッテリ駆動システムでの使用に合わせて設計されているので、静止電流が30μAと少なく、そうした用途に最適です。静止電流は十分に制御されており、他の多くのレギュレータのように、ドロップアウト時に増加することはありません。

LT1962レギュレータの主な特長は、低い出力ノイズです。外付けの0.01μFバイパス・コンデンサを追加すると、出力ノイズは10Hz~100kHzの帯域幅で20μVRMSに低下します。LT1962レギュレータは3.3μFという低い出力容量で安定します。他のレギュレータが必要とする直列抵抗なしで、小型セラミック・コンデンサを使用できます。

内部保護回路として、逆バッテリ保護、電流制限、熱制限、逆電流保護の各回路を内蔵しています。これらのデバイスは、1.5V、1.8V、2.5V、3V、3.3V、5Vの固定出力電圧と、1.22Vのリファレンス電圧による可変出力電圧を装備しています。LT1962レギュレータは8ピンMSOPパッケージで供給されます。


アプリケーション

  • 携帯電話
  • バッテリ駆動機器
  • ノイズに敏感な計測システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$2.11

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1962EMS8#PBF
  • HTML
  • HTML
LT1962EMS8#TRPBF
  • HTML
  • HTML
LT1962EMS8-1.5#PBF
  • HTML
  • HTML
LT1962EMS8-1.5#TRPBF
  • HTML
  • HTML
LT1962EMS8-1.8#PBF
  • HTML
  • HTML
LT1962EMS8-1.8#TRPBF
  • HTML
  • HTML
LT1962EMS8-2.5#PBF
  • HTML
  • HTML
LT1962EMS8-2.5#TRPBF
  • HTML
  • HTML
LT1962EMS8-3#PBF
  • HTML
  • HTML
LT1962EMS8-3#TRPBF
  • HTML
  • HTML
LT1962EMS8-3.3#PBF
  • HTML
  • HTML
LT1962EMS8-3.3#TRPBF
  • HTML
  • HTML
LT1962EMS8-5#PBF
  • HTML
  • HTML
LT1962EMS8-5#TRPBF
  • HTML
  • HTML
LT1962IMS8#PBF
  • HTML
  • HTML
LT1962IMS8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT1962EMS8#PBF

製造中

LT1962EMS8#TRPBF

製造中

LT1962EMS8-1.5#PBF

製造中

LT1962EMS8-1.5#TRPBF

製造中

LT1962EMS8-1.8#PBF

製造中

LT1962EMS8-1.8#TRPBF

製造中

LT1962EMS8-2.5#PBF

製造中

LT1962EMS8-2.5#TRPBF

製造中

LT1962EMS8-3#PBF

製造中

LT1962EMS8-3#TRPBF

製造中

LT1962EMS8-3.3#PBF

製造中

LT1962EMS8-3.3#TRPBF

製造中

LT1962EMS8-5#PBF

製造中

LT1962EMS8-5#TRPBF

製造中

LT1962IMS8#PBF

製造中

LT1962IMS8#TRPBF

製造中

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

7 12, 2022

- 22_0157

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT1962EMS8#PBF

製造中

LT1962EMS8#TRPBF

製造中

LT1962EMS8-1.5#PBF

製造中

LT1962EMS8-1.5#TRPBF

製造中

LT1962EMS8-1.8#PBF

製造中

LT1962EMS8-1.8#TRPBF

製造中

LT1962EMS8-2.5#PBF

製造中

LT1962EMS8-2.5#TRPBF

製造中

LT1962EMS8-3#PBF

製造中

LT1962EMS8-3#TRPBF

製造中

LT1962EMS8-3.3#PBF

製造中

LT1962EMS8-3.3#TRPBF

製造中

LT1962EMS8-5#PBF

製造中

LT1962EMS8-5#TRPBF

製造中

LT1962IMS8#PBF

製造中

LT1962IMS8#TRPBF

製造中

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

7 12, 2022

- 22_0157

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

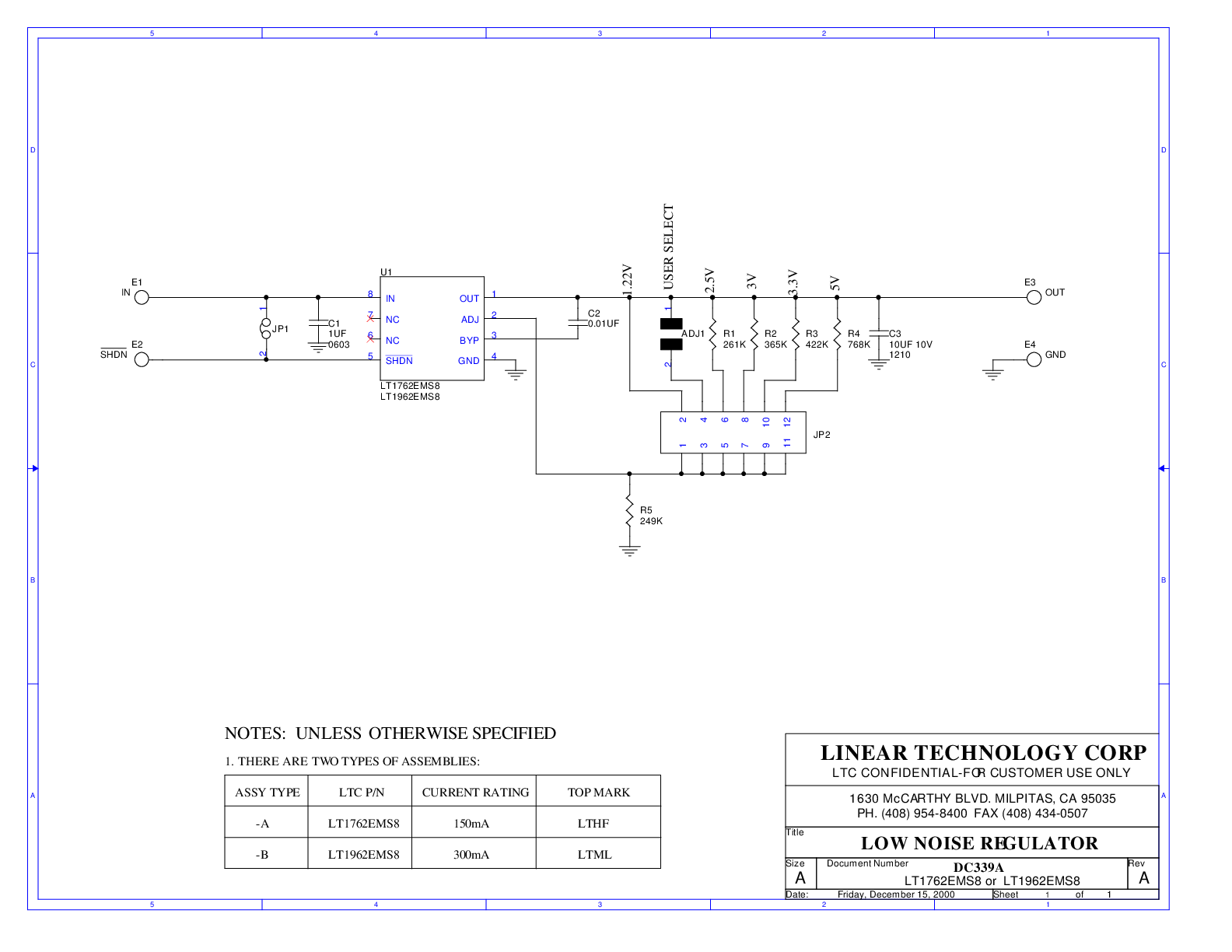

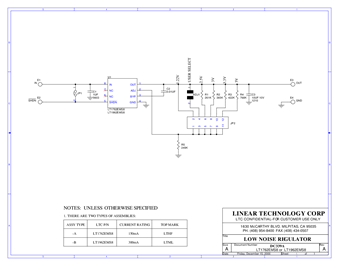

DC339A-B

LT1962EMS8 Demo Board | Low Noise LDO Regulator, 2.3V ≤ VIN ≤ 20V, VOUT = 1.22/2.5/3.0/3.3/5VOUT @ 300mA

zoom

DC339A-B

LT1962EMS8 Demo Board | Low Noise LDO Regulator, 2.3V ≤ VIN ≤ 20V, VOUT = 1.22/2.5/3.0/3.3/5VOUT @ 300mA

LT1962EMS8 Demo Board | Low Noise LDO Regulator, 2.3V ≤ VIN ≤ 20V, VOUT = 1.22/2.5/3.0/3.3/5VOUT @ 300mA

製品の詳細

Demonstration circuit DC339-B is a low noise micropower voltage regulator using the 300mA output current LT1962 linear regulator in an 8-lead MSOP package. The demo board has an input voltage range from 2.3V to 20V and a jumper-selectable output votlage that can be set to 1.22V, 2.5V, 3.0V, 3.3V, 5V or a user-defined value. The LT1962's low 20µVRMS (10Hz to 100kHz bandwidth) output noise and low 30µA quiescent current make the device ideal for voltage-controlled oscillators, RF power supplies and local regulators in larger systems.

reference details image

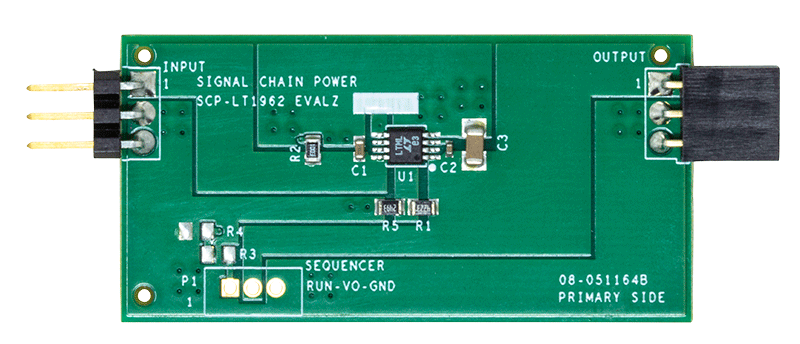

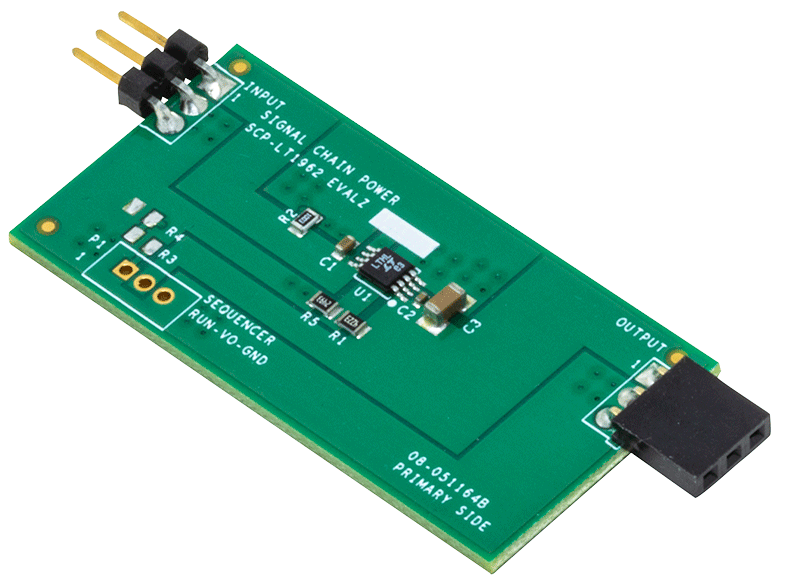

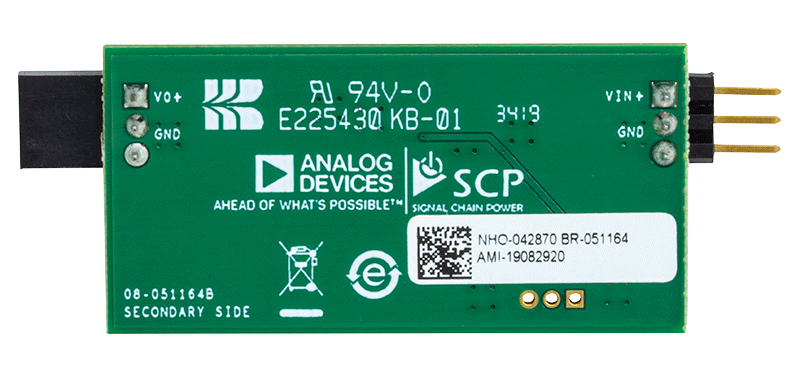

SCP-LT1962-EVALZ

LT1962シグナル・チェーン評価用ボード | 300mA低ノイズ正電圧LDO

zoom

SCP-LT1962-EVALZ

LT1962シグナル・チェーン評価用ボード | 300mA低ノイズ正電圧LDO

LT1962シグナル・チェーン評価用ボード | 300mA低ノイズ正電圧LDO

製品の詳細

デモ回路SCP-LT1962-EVALZは、ノイズの影響を受けやすい回路で低ノイズ動作を実現するよう設計された、20V、300mAの低ドロップアウト(LDO)レギュレータです。幅広い出力範囲に合わせて簡単に設定可能で、高いPSRRによって極めて低ノイズでの動作を提供できます。

シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-5X1-EVALZ



SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。

デモ・マニュアルには、LT1962の動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、LT1962のデータシートを参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
