製品概要

機能と利点

  • デュアル4A 出力電源
  • 入力電圧範囲: 2.375V~5.5V
  • 各出力ごとに標準4AのDC出力電流、5Aのピーク出力電流
  • 各出力電圧:0.8V~5V、並列接続可能
  • 総DC出力誤差:±2% (0°C ≤ TJ ≤ 125°C)
  • 出力電圧トラッキング
  • 最大効率95%
  • プログラム可能なソフトスタート
  • 短絡および過温度保護
  • パワーグッド・インジケータ
  • 高さの低い小型パッケージ: 15mm × 15mm × 2.82mm

製品概要

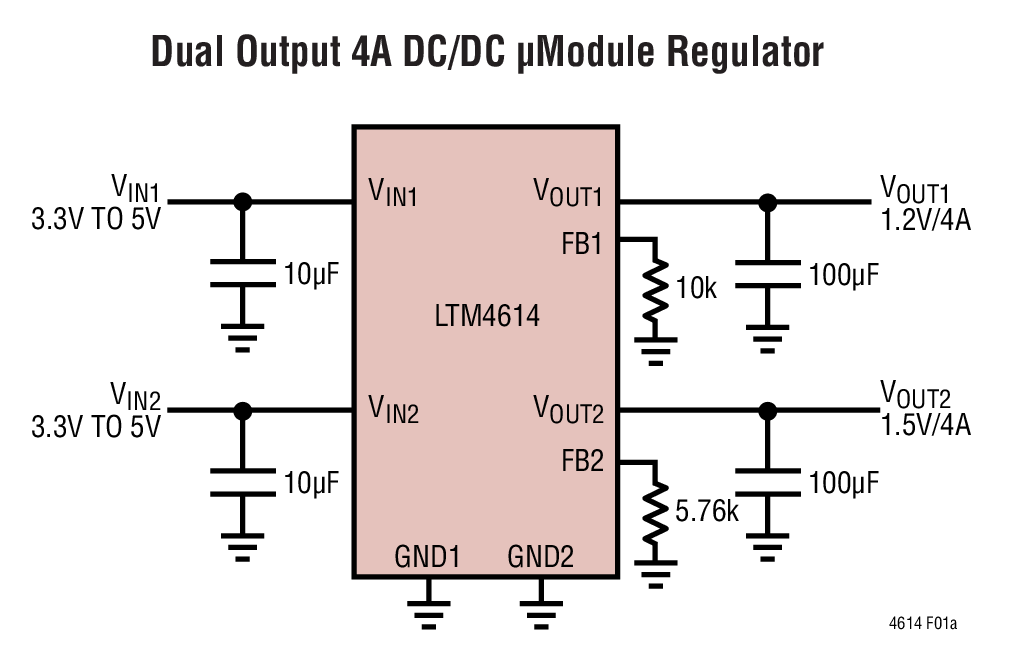

LTM4614 は完全な4Aデュアル出力スイッチモードDC/DC 電源で、スイッチング・コントローラ、パワーFET、インダクタならびにすべてのサポート部品をパッケージに搭載しています。このデュアル4A DC/DC コンバータは2.375V~5.5Vの入力電圧範囲で動作し、0.8V~5Vの出力電圧範囲が可能です。レギュレータの出力電圧は、各出力ごとに1本の抵抗で設定されます。入力と出力にバルク・コンデンサを使用するだけで設計を完成させることができます。

パッケージの高さが低く(2.82mm)、PCボード底面の未使用スペースを利用できるので、高部品密度のポイントオブロード・レギュレーションが可能です。

この他に、過電圧保護、フォールドバック過電流保護、サーマル・シャットダウン、プログラム可能なソフトスタートなどの特長を備えています。このパワーモジュールは省スペースで熱特性が改善された 15mm × 15mm × 2.82mm のLGAパッケージで供給されます。LTM4614 は鉛(Pb)フリー、RoHS 準拠です。


アプリケーション

  • テレコムおよびネットワーク機器
  • FPGA電源
  • SERDES などの低ノイズ・アプリケーション

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

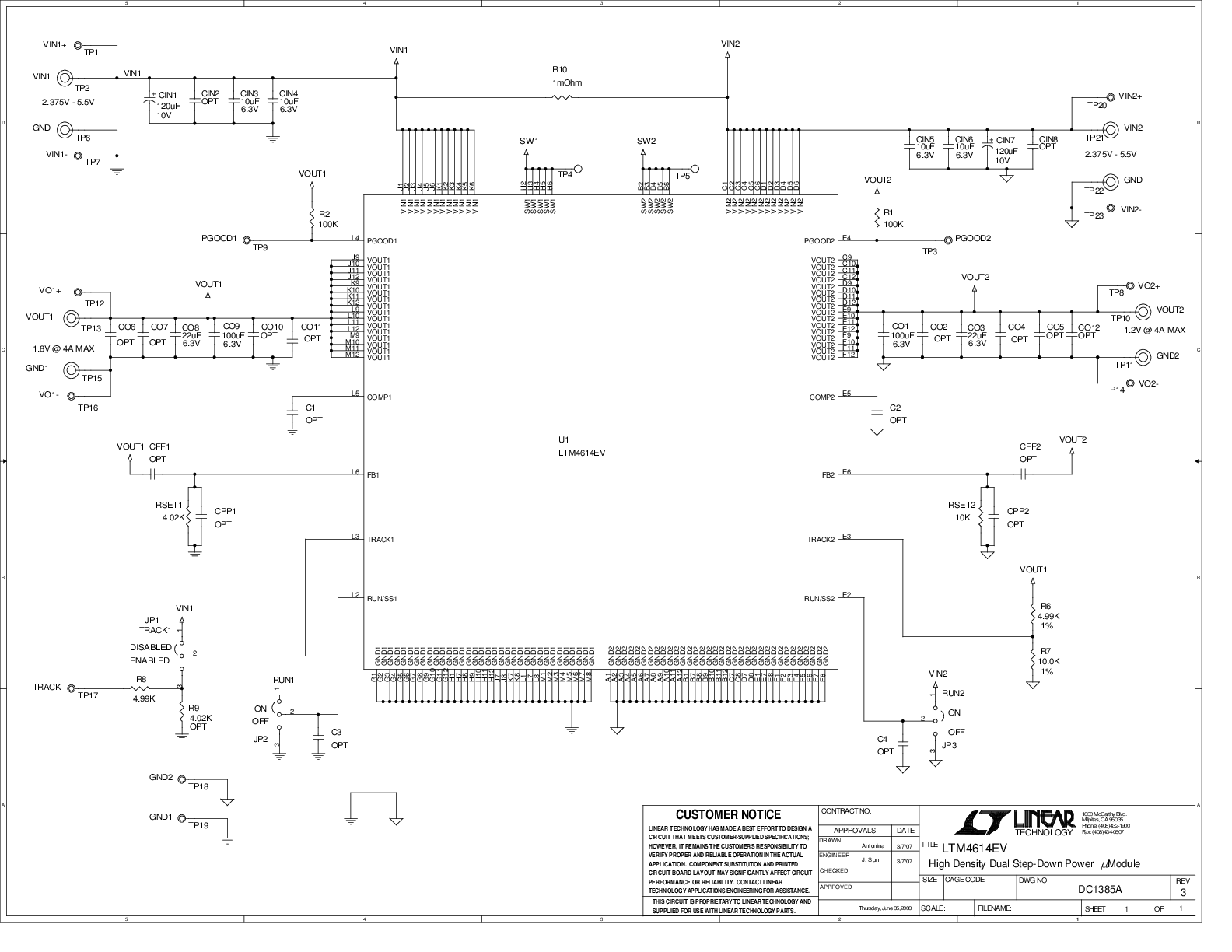

評価キット (1)
