特長
- 完全なスタンドアロン電源
- 広い入力電圧範囲:4.5V~26.5V
- 標準6AのDC出力電流、8Aのピーク出力電流
- 出力電圧:0.8V~5V
- 出力電圧トラッキング
- 最大±1.75%の全DC誤差
- 電流モード制御/高速過渡応答
- フェーズロック可能な固定周波数:250kHz~780kHz
- 周波数同期機能を搭載
- 選択可能なBurst Mode®動作
- パワーグッド電圧インジケータ
- 出力過電圧保護
- 出力電流フォールドバック制限
- 9mm × 15mm × 4.32mm LGA パッケージ
LTM4618は9mm × 15mm × 4.32mm LGAパッケージの完全な6A出力スイッチング・モードDC/DC電源で、スイッチング・コントローラ、パワーFET、インダクタの他、すべてのサポート部品をパッケージに搭載しています。LTM4618は4.5V~26.5Vの入力電圧で動作し、出力電圧は1本の外付け抵抗を使用して0.8V~5Vの範囲で設定できます。高効率設計により、6Aの連続電流(ピーク電流は8A)を供給します。必要なのは、数個の入力コンデンサと出力コンデンサのみです。
高いスイッチング周波数と電流モード・アーキテクチャにより、安定性を損なうことなく、入力および負荷の変動に対する高速過渡応答が可能です。このデバイスは、周波数同期に加えて、電源レールのシーケンス制御のための出力電圧トラッキングをサポートしています。軽負荷時にはBurst Mode動作とパルス・スキップ・モードのいずれかを選択できます。
フォールト保護機能には、過電圧保護、過電流保護、短絡保護用のフォールドバック電流制限などがあります。
LTM4618は鉛フリーで、RoHSに準拠しています。
アプリケーション
- テレコムおよびネットワーク機器
- サーバ
- ストレージ・カード
- ATCAカード
- 産業用機器
- ポイントオブロード・レギュレーション
- 医療システム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM4618
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
1.00M
信頼性データ
1
347.53 K
技術記事
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTM4618EV#PBF | 84-Lead LGA (15mm x 9mm x 4.32mm) |
|
|
LTM4618EY#PBF | 84-Lead BGA (15mm x 9mm x 4.92mm) |
|
|
LTM4618IV#PBF | 84-Lead LGA (15mm x 9mm x 4.32mm) |
|
|
LTM4618IY#PBF | 84-Lead BGA (15mm x 9mm x 4.92mm) |
|
- LTM4618EV#PBF
- ピン/パッケージ図
- 84-Lead LGA (15mm x 9mm x 4.32mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTM4618EY#PBF
- ピン/パッケージ図
- 84-Lead BGA (15mm x 9mm x 4.92mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTM4618IV#PBF
- ピン/パッケージ図
- 84-Lead LGA (15mm x 9mm x 4.32mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTM4618IY#PBF
- ピン/パッケージ図
- 84-Lead BGA (15mm x 9mm x 4.92mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM4618EV#PBF
製造中
LTM4618EY#PBF
製造中
LTM4618IV#PBF
製造中
LTM4618IY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4618EV#PBF
製造中
LTM4618EY#PBF
製造中
LTM4618IV#PBF
製造中
LTM4618IY#PBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM4618EV#PBF
製造中
LTM4618EY#PBF
製造中
LTM4618IV#PBF
製造中
LTM4618IY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4618EV#PBF
製造中
LTM4618EY#PBF
製造中
LTM4618IV#PBF
製造中
LTM4618IY#PBF
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
µModule バッテリ・チャージャ1 |
||||
新規設計に推奨 |
36VIN、5A、2象限CVCC降圧μModuleレギュレータ |
|||
サージ・ストッパ、過電圧および過電流保護1 |
||||
新規設計に推奨 |
電流制限付き高電圧サージ・ストッパー |
|||
シリコン発振器1 |
||||
製造中 |
スペクトル拡散変調付き、1~8 出力、マルチフェーズ・シリコン発振器 |
|||
デジタル・パワー・システム・マネージメント(PSM)1 |
||||
新規設計に推奨 |
正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ |
|||
デジタル温度センサー1 |
||||
新規設計に推奨 |
I2C インタフェース搭載のオクタル電圧、電流、温度モニタ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ |
|
新規設計に推奨 |
I2C インタフェース搭載のオクタル電圧、電流、温度モニタ |
|
新規設計に推奨 |
電流制限付き高電圧サージ・ストッパー |
評価用キット 1
DC1472A

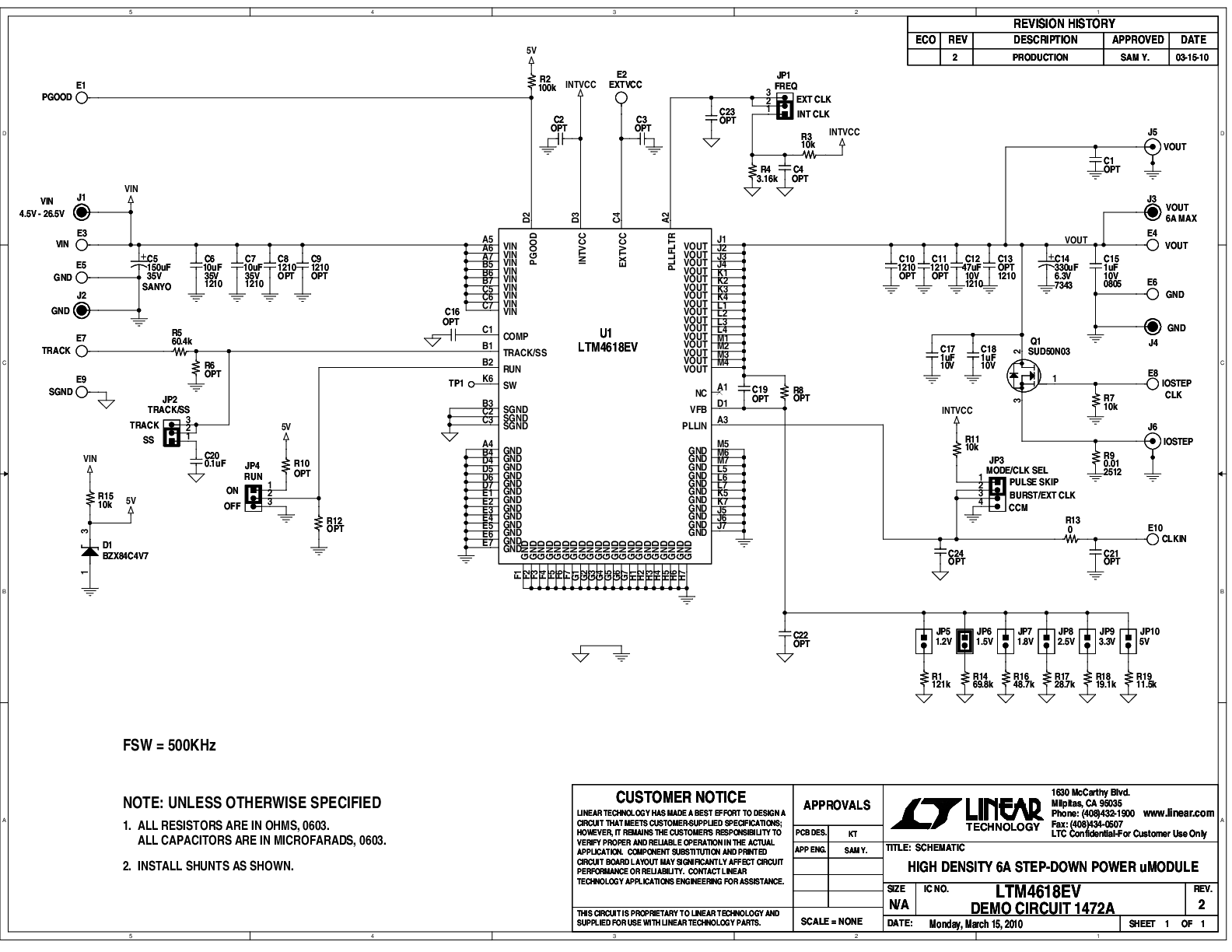

LTM4618EV Demo Board | µModule Regulator, 4.5V ≤ VIN ≤ 26.5V, VOUT = Programmable 1.2V to 5V @ 6A
製品の詳細
Demonstration circuit 1472 features the LTM4618EV μModule® regulator, a complete high efficiency synchronous buck regulator with tracking. The DC1472 input range is from 4.5V to 26.5V and is capable of delivering up to 6A of output current; however, current derating may be necessary under certain VIN, VOUT, frequency and thermal conditions. The output voltage is jumper programmable from 1.2V to 5V and can be set as low as 0.8V, the reference voltage of the LTM4618EV.
