LT3980

静止電流が85μAの58V、2A、2.4MHz降圧スイッチング・レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$4.25
特長
  • 広い入力電圧範囲:3.6V~58Vで動作
  • 過電圧ロックアウトにより、80Vのトランジェントからデバイスを保護
  • 最大出力電流:2A
  • 低リップル(15mVP-P未満)のBurst Mode®動作IQ = 85μA(12V入力/3.3V出力時)
  • 調整可能なスイッチング周波数:100kHz~2.4MHz
  • 低シャットダウン電流:IQ < 1μA
  • キャッチ・ダイオード電流の検出により、短絡および入力過電圧からデバイスを保護
  • 250kHz~2MHzの範囲で同期可能
  • パワーグッド・フラグ
  • 飽和スイッチ設計:200mΩのオン抵抗
  • 過熱保護
  • ソフトスタート機能

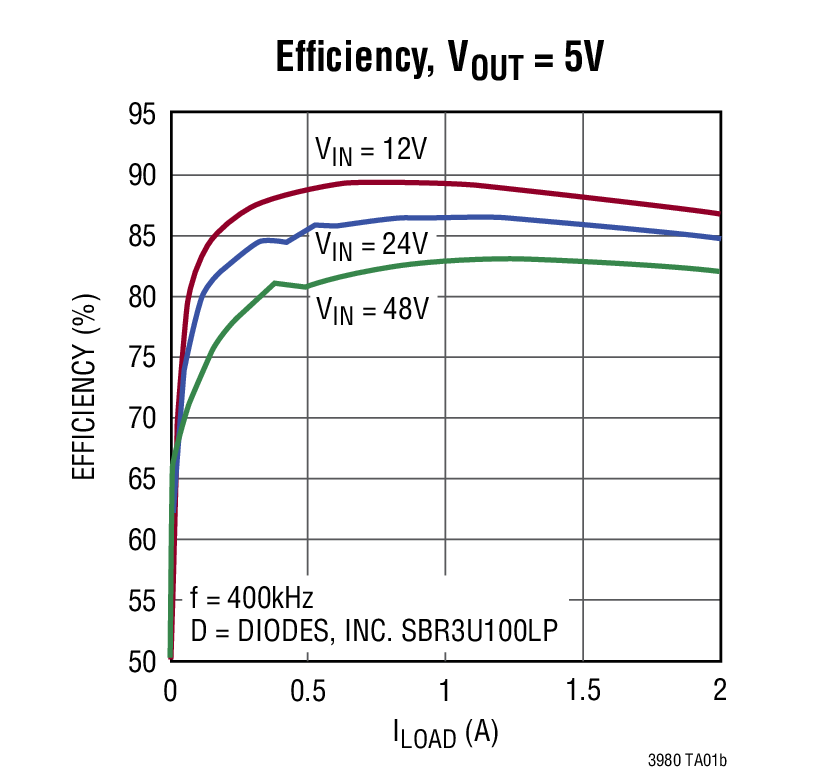

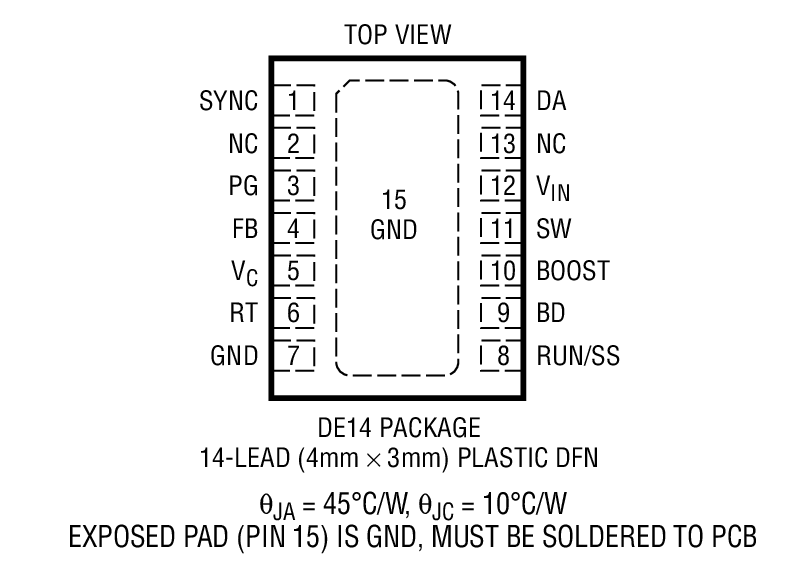

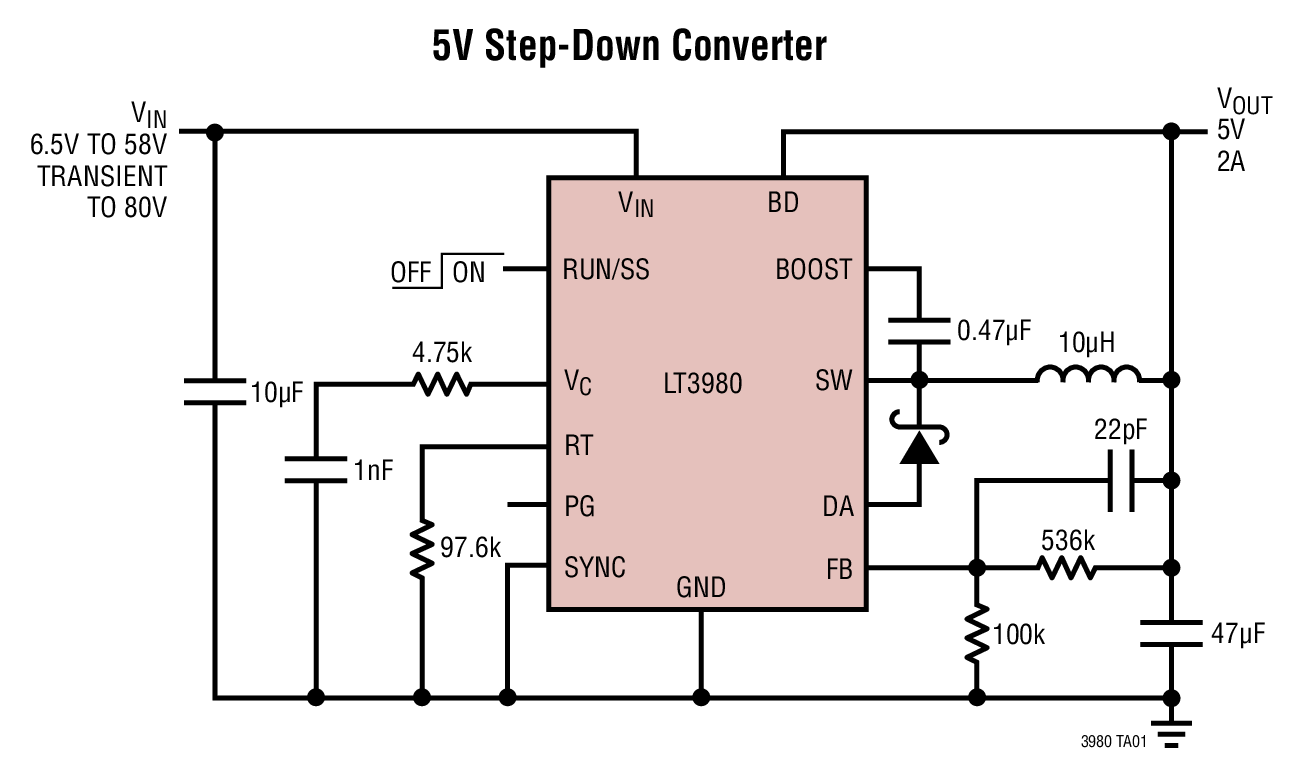

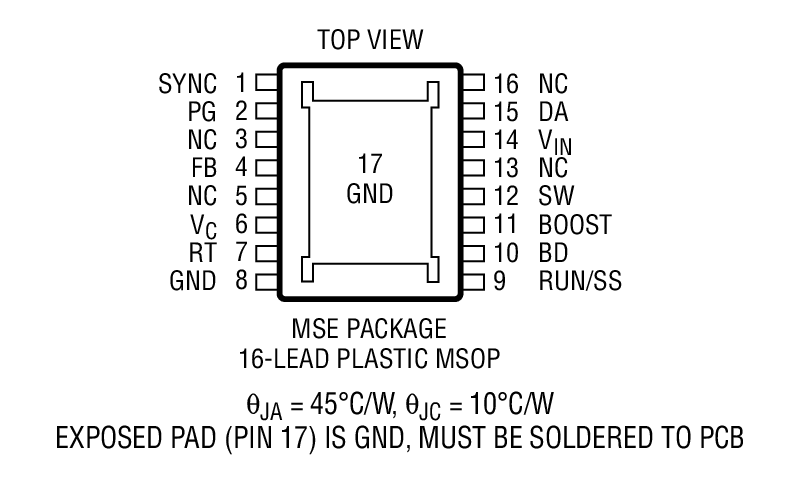

  • 熱特性が改善された小型16ピンMSOPおよび3mm × 4mm DFNパッケージ
製品概要
show more Icon

LT3980は、最大58V(トランジェント時は80V)の入力電圧で使用可能な可変周波数(100kHz~2.4MHz)モノリシック降圧スイッチング・レギュレータです。高効率の200mΩスイッチに加えて、昇圧ショットキ・ダイオードや必要な発振器、制御回路、ロジック回路を内蔵しています。高速トランジェント応答と優れたループ安定性を確保するため、電流モード方式が使用されています。キャッチ・ダイオード電流の検出(DAピン)により、高いスイッチング周波数を使用している場合でも入力電圧トランジェント時にデバイスを保護します。低リップルのBurst Mode動作により、標準的なアプリケーションでは出力リップルを15mV未満に抑えつつ、低出力電流時には高い効率を維持します。さらに、LT3980はVOUTが3Vを超える場合に出力からバイアス電流を流すことにより、低出力電流時の効率をさらに向上させることができます。シャットダウンによって入力電源電流を1μA未満に低減するとともに、RUN/SSピンの抵抗とコンデンサによって出力電圧ランプを制御します(ソフトスタート)。出力電圧が設定出力電圧の91%に達すると、パワーグッド・フラグによって通知されます。LT3980は、熱抵抗を低く抑えるための露出パッドを備えた16ピンMSOPパッケージおよび3mm × 4mm DFNパッケージで供給されます。


アプリケーション

  • 自動車用バッテリのレギュレーション
  • 分散電源のレギュレーション
  • 産業用電源
  • ACアダプタ・トランスのレギュレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$4.25

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3980EDE#PBF
  • HTML
  • HTML
LT3980EDE#TRPBF
  • HTML
  • HTML
LT3980EMSE#PBF
  • HTML
  • HTML
LT3980EMSE#TRPBF
  • HTML
  • HTML
LT3980HMSE#PBF
  • HTML
  • HTML
LT3980HMSE#TRPBF
  • HTML
  • HTML
LT3980IDE#PBF
  • HTML
  • HTML
LT3980IDE#TRPBF
  • HTML
  • HTML
LT3980IMSE#PBF
  • HTML
  • HTML
LT3980IMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3980EMSE#PBF

製造中

LT3980EMSE#TRPBF

製造中

LT3980HMSE#PBF

製造中

LT3980HMSE#TRPBF

製造中

4 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT3980EMSE#PBF

製造中

LT3980EMSE#TRPBF

製造中

LT3980HMSE#PBF

製造中

LT3980HMSE#TRPBF

製造中

2 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT3980EMSE#PBF

製造中

LT3980EMSE#TRPBF

製造中

LT3980HMSE#PBF

製造中

LT3980HMSE#TRPBF

製造中

LT3980IMSE#PBF

製造中

LT3980IMSE#TRPBF

製造中

2 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3980EMSE#PBF

製造中

LT3980EMSE#TRPBF

製造中

LT3980HMSE#PBF

製造中

LT3980HMSE#TRPBF

製造中

4 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT3980EMSE#PBF

製造中

LT3980EMSE#TRPBF

製造中

LT3980HMSE#PBF

製造中

LT3980HMSE#TRPBF

製造中

2 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT3980EMSE#PBF

製造中

LT3980EMSE#TRPBF

製造中

LT3980HMSE#PBF

製造中

LT3980HMSE#TRPBF

製造中

LT3980IMSE#PBF

製造中

LT3980IMSE#TRPBF

製造中

2 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

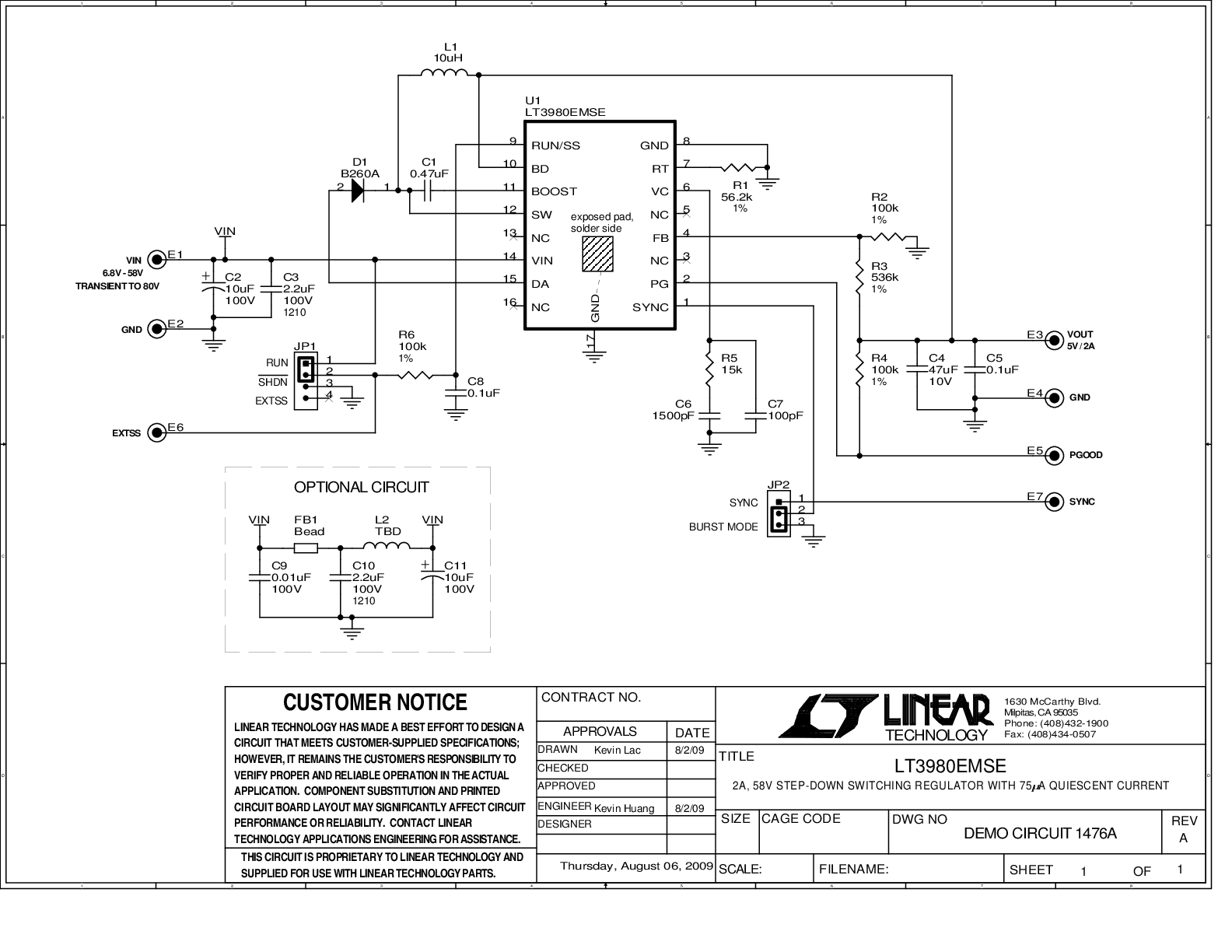

DC1476A

LT3980EMSE Demo Board | 6.8V ≤ VIN ≤ 58V (80V Transients), VOUT = 5V @ 2A

zoom

DC1476A

LT3980EMSE Demo Board | 6.8V ≤ VIN ≤ 58V (80V Transients), VOUT = 5V @ 2A

LT3980EMSE Demo Board | 6.8V ≤ VIN ≤ 58V (80V Transients), VOUT = 5V @ 2A

製品の詳細

Demonstration circuit 1476A is a 2A, 58V step-down switching regulator with 75µA quiescent current featuring the LT3980EMSE. The demo board is designed for a 5V/2A output from a 6.8V to 58V input with transients up to 80V.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン

リファレンス・デザイン 1

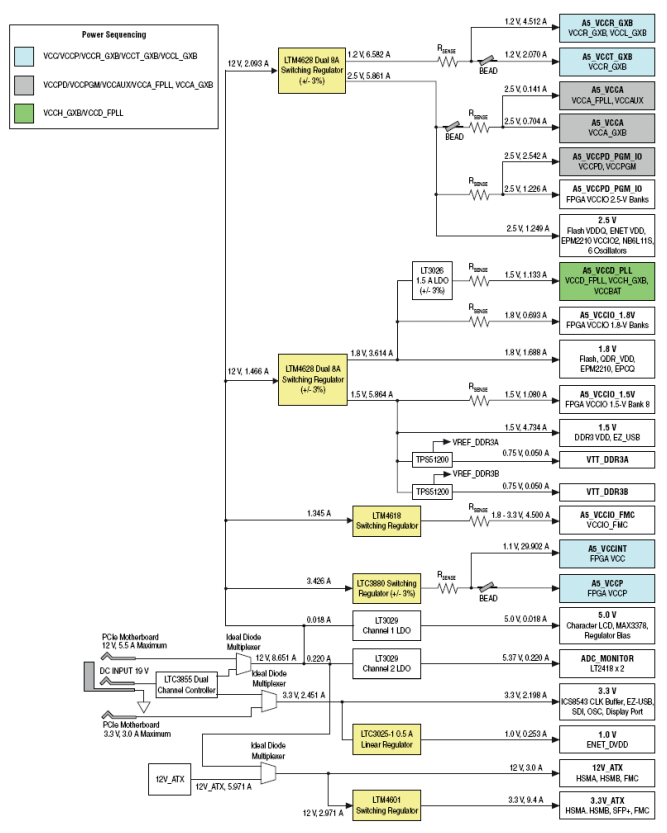

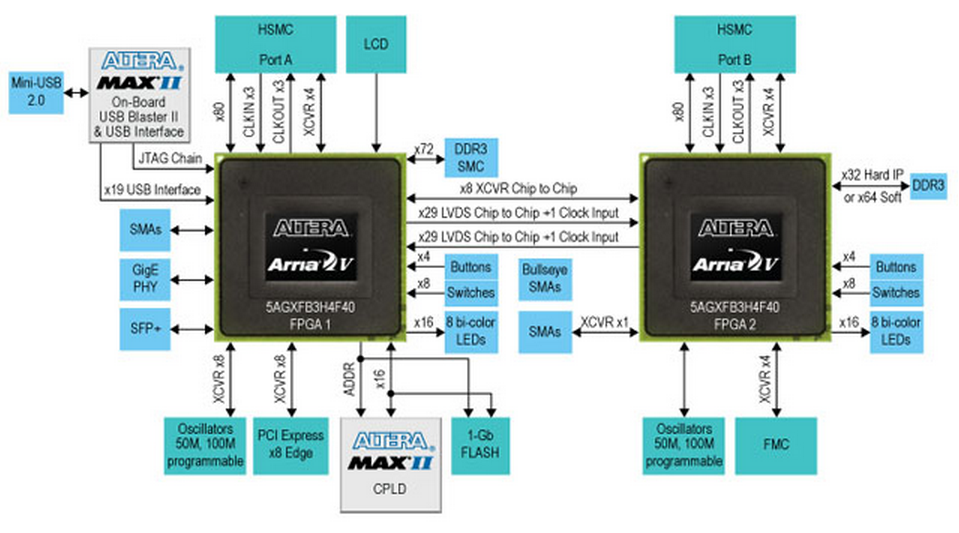

DK-DEV-5AGXB3NES Dev Kit

zoomopens a dialog

altera-arria-v-gx-fpga-development-kit

altera-arria-v-gx-fpga-development-kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link

リファレンス・デザイン1
