LTM4615

トリプル出力、低電圧DC/DC μModule レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$20.24
特長
  • 1.5A VLDO付きデュアル4A 出力電源
  • 短絡および過温度保護
  • パワーグッド・インジケータ

スイッチング・レギュレータ・セクション—電流モード制御

  • 入力電圧範囲:2.375V~5.5V
  • 各チャネルで標準4A のDC出力電流、5A のピーク出力電流
  • 各チャネルの出力:0.8V~5V、並列接続可能
  • 総DC出力誤差:±2%
  • 出力電圧トラッキング

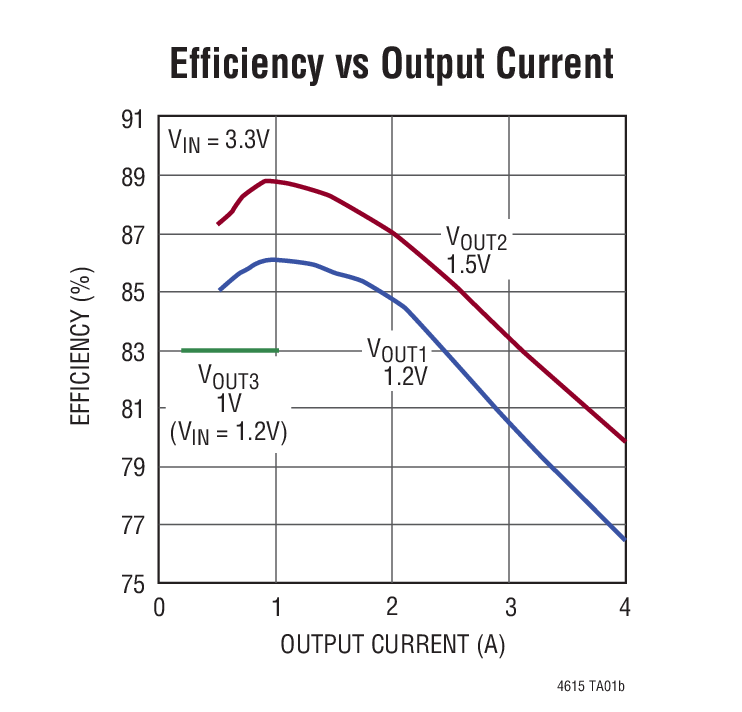

  • 効率:最大95%
  • プログラム可能なソフトスタート

VLDO セクション

  • VLDOの入力範囲:1.14V~3.5V
  • VLDOの出力:0.4V~2.6V、1.5A
  • VLDOのfSWでの電源除去比:40dB
  • 総DC 出力誤差:±1%

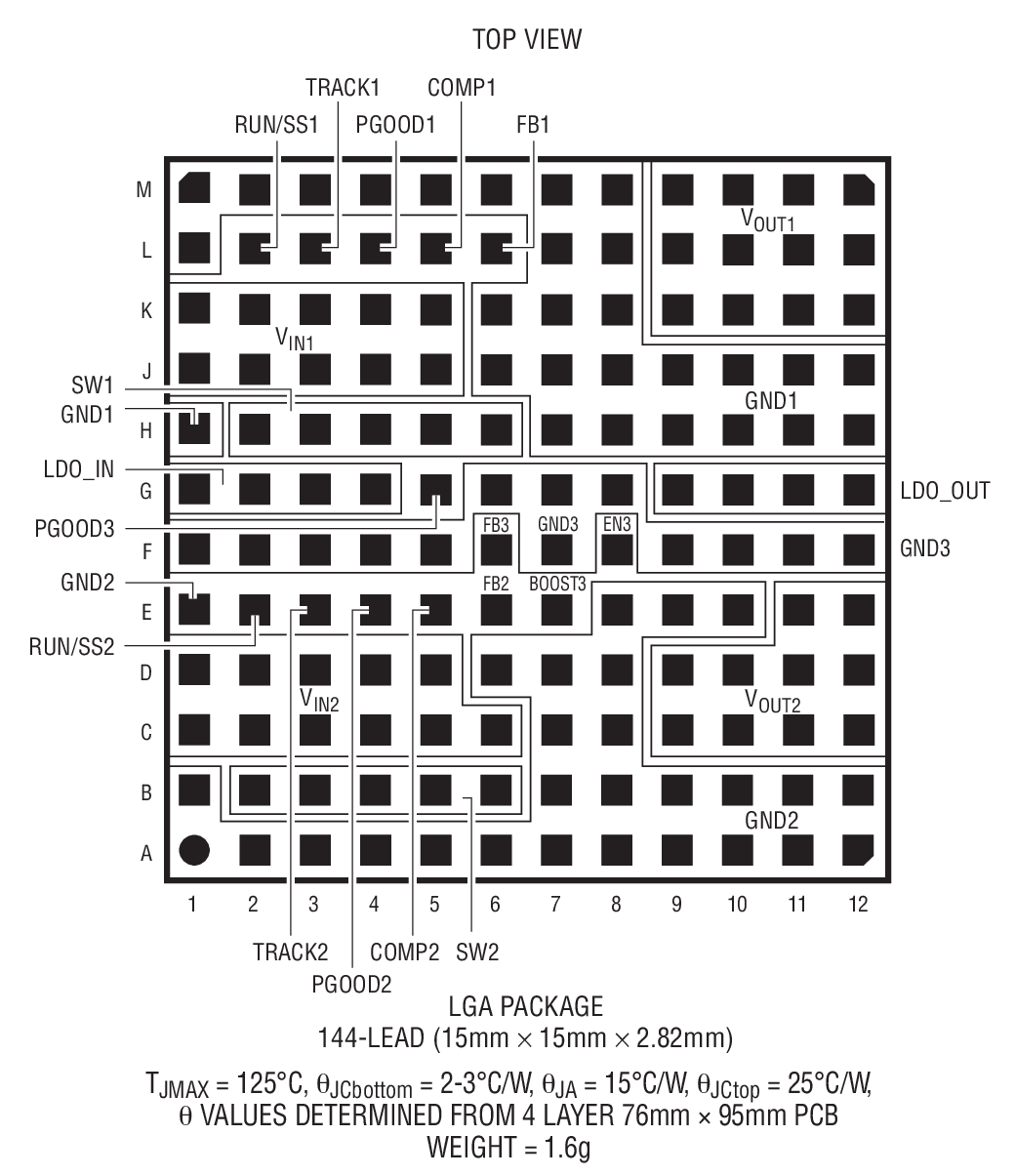

  • 高さの低い小型パッケージ:15mm × 15mm × 2.82mm
製品概要
show more Icon

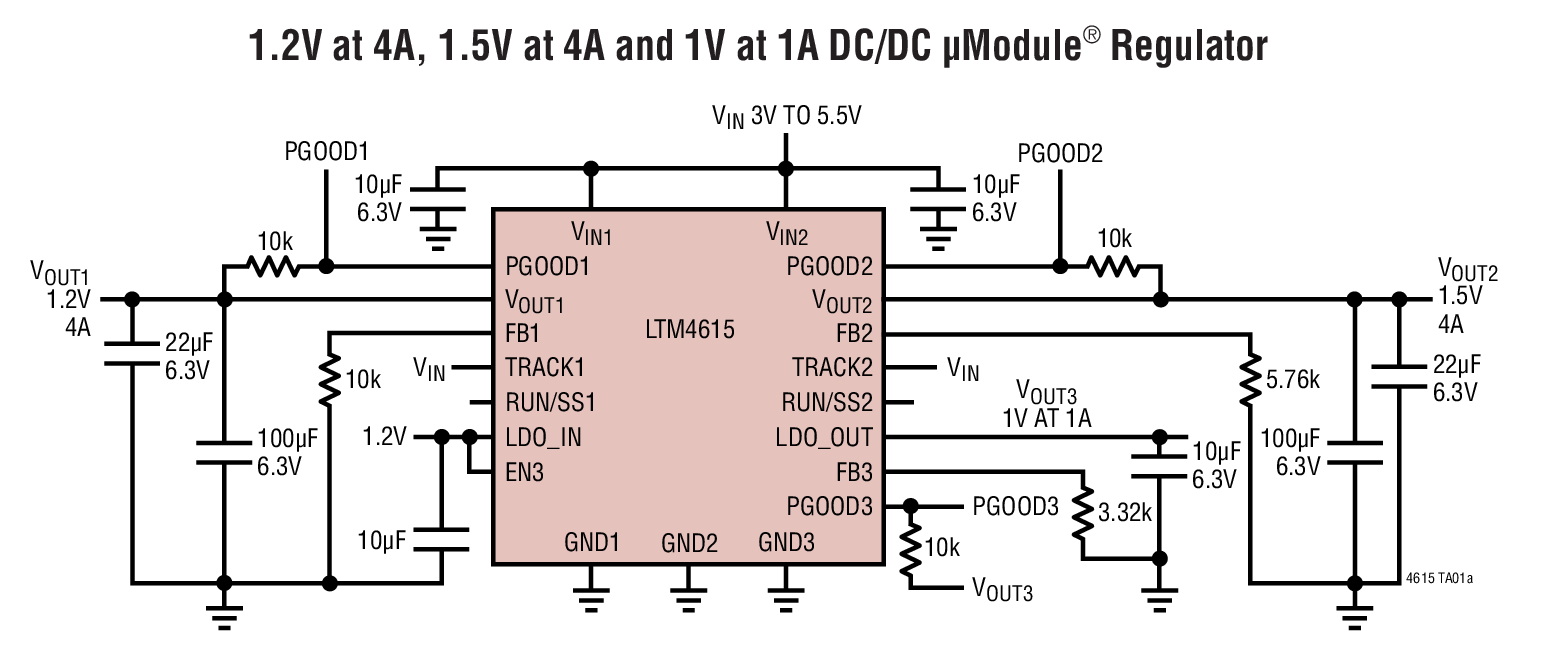

LTM4615は、完全な4A デュアル出力スイッチモードDC/DC 電源に1.5A VLDO (very low dropout)リニア・レギュレータを追加したデバイスで、スイッチング・コントローラ、パワーFET、インダクタ、1.5Aレギュレータ、すべてのサポート部品をパッケージに搭載しています。デュアル 4A DC/DCコンバータは2.375V~5.5Vの入力電圧範囲で動作し、VLDOは1.14V~3.5Vの入力電圧で動作します。出力電圧は、DC/DC コンバータが0.8V~5V、VLDOが0.4V~2.6V です。これらの3個のレギュレータの出力電圧は、各出力ごとに1本の抵抗で設定されます。入力と出力にバルク・コンデンサを使用するだけで設計を完成させることができます。

パッケージの高さが低く(2.82mm)、PCボード底面の未使用スペースを利用できるので、高部品密度のポイントオブロード・レギュレーションが可能です。高いスイッチング周波数と電流モード・アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対する高速過渡応答が可能です。また、このデバイスは出力電圧トラッキングをサポートしているので、電源レールのシーケンス制御が可能です。

この他に、過電圧保護、フォールドバック過電流保護、サーマル・シャットダウン、プログラム可能なソフトスタートなどを特長としています。このパワーモジュールは省スペースで熱特性が改善された15mm × 15mm×2.82mm LGA パッケージで供給されます。LTM4615は鉛フリー、RoHS準拠です。


アプリケーション

  • テレコムおよびネットワーク機器
  • 産業用電源システム
  • 低ノイズ・アプリケーション
  • FPGA、SERDESの電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$20.24

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4615EV#PBF
  • HTML
  • HTML
LTM4615IV#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

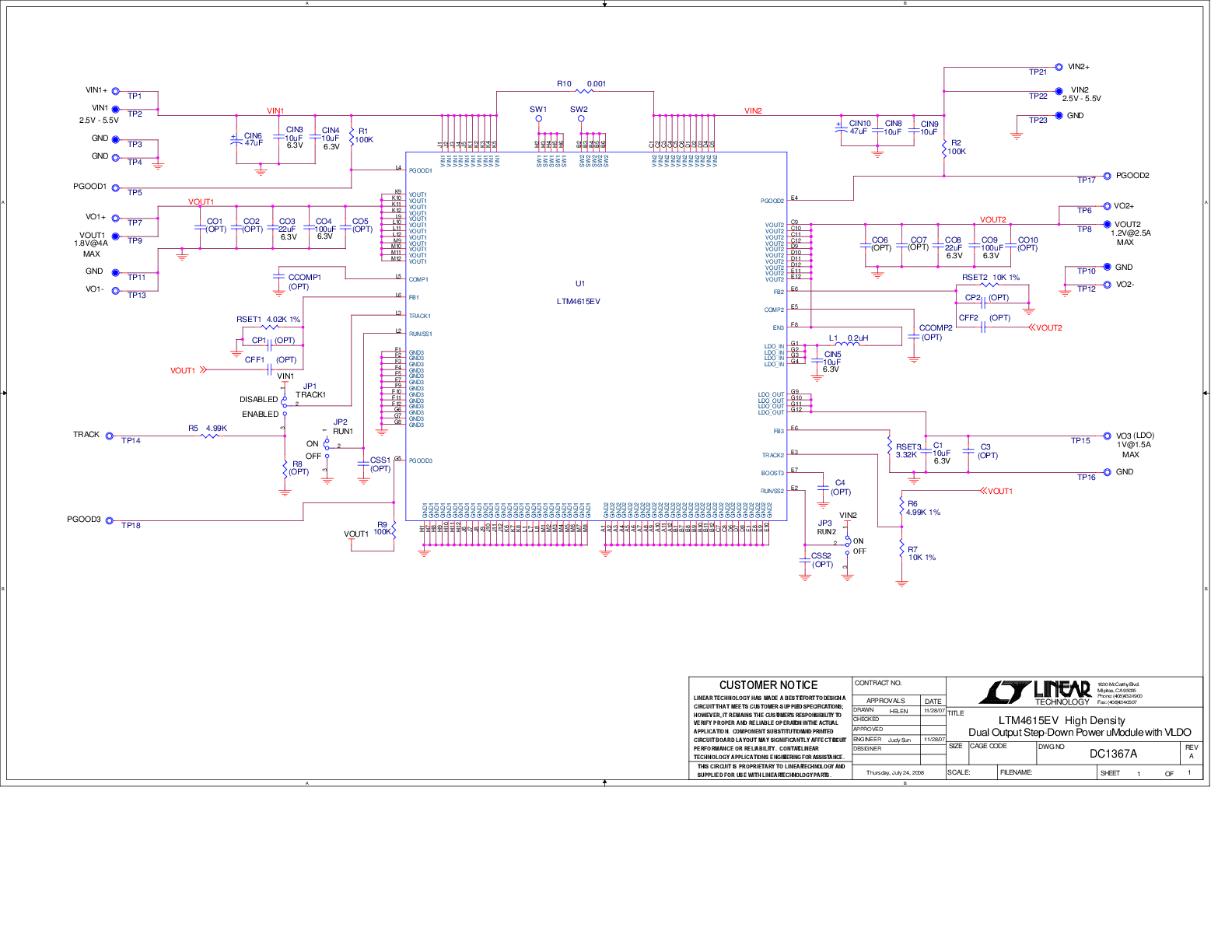

DC1367A
