製品概要
機能と利点

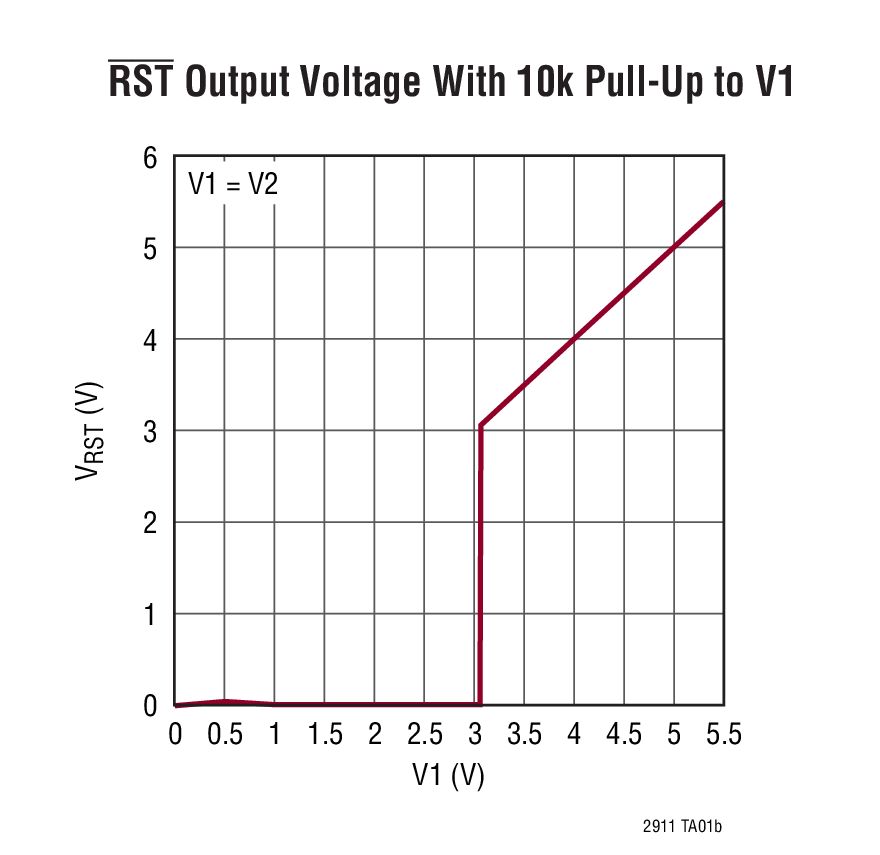

- 超低電圧リセット: VCC = 0.5Vを保証
- 3つの入力を同時にモニタ:
- 3.3V、5V、可変 (LTC2911-1)
- 3.3V、2.5V、可変 (LTC2911-2)
- 3.3V、1.8V、可変 (LTC2911-3)
- 3.3V、1.2V、可変 (LTC2911-4)
- 3.3V、可変、可変 (LTC2911-5)
- スレッショルド精度: ±1.5%
- パワーフェイル・モニタ
- RST状態を保持できるので、マージニングに対応可能
- 低消費電流: 標準30µA
- 入力グリッチに対する耐性
- 調整可能なリセット・タイムアウト期間
- 選択可能な内部タイムアウトにより、部品を節減

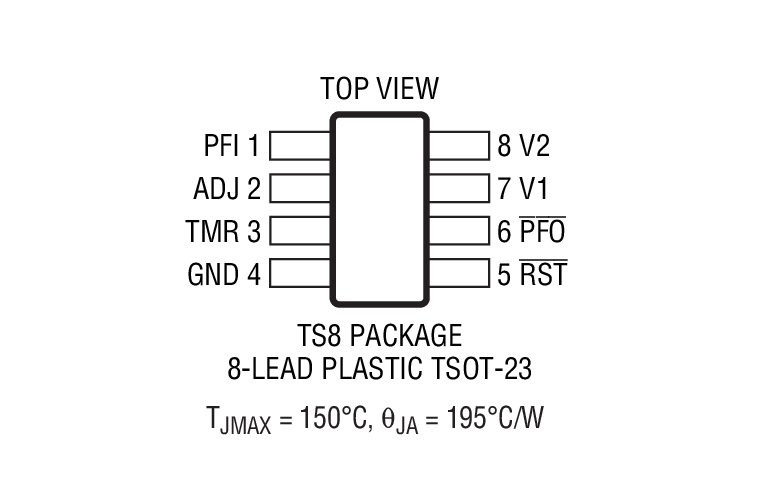

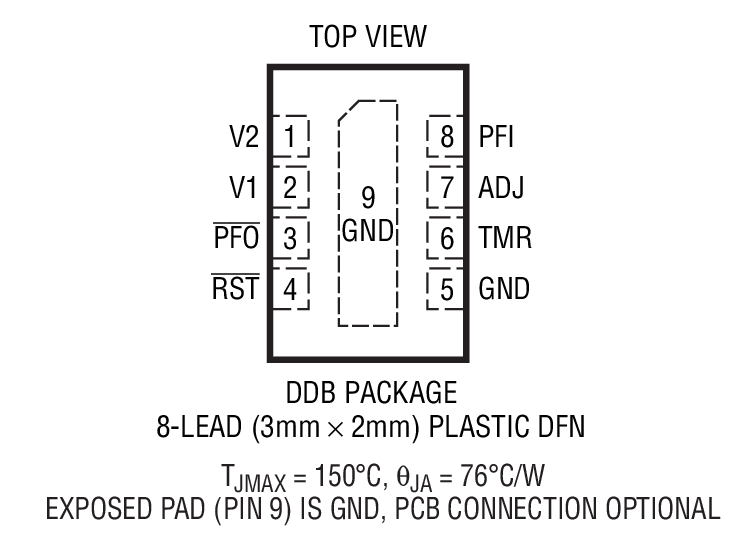

- 省スペースの8ピンTSOT-23および3mm × 2mm DFNパッケージ
製品概要
LTC2911は、パワーフェイル・コンパレータを備えた、低消費電力、高精度のトリプル電源モニタです。リセット・タイムアウトは外付けコンデンサで選択できますが、内部で生成される200msに設定することも可能です。
V1ピンは3.3Vの電源電圧をモニタし、V2ピンは5V、2.5V、1.8V、1.2Vまたは可変の電源電圧をモニタします。 3つ目の可変入力の公称スレッショルドは0.5Vで、モニタされる電源電圧のスレッショルドを抵抗分割器で設定できます。3個のコンパレータはすべて、全動作温度範囲にわたり1.5%の高いスレッショルド精度を実現します。また、グリッチ・フィルタにより、信頼できるリセット動作が確実に行われます。
予備のコンパレータは低電圧状態の早期警告を行うように設定することができます。これにより、PFI入力の電圧が 0.5Vを下回るとPFO出力が“L”になり、パワーフェイル・スレッショルドを抵抗分割器で設定できます。TMRピンのラッチ機能により、RST出力をラッチしてシステム・リセットを防止することができ、マージン・テストが簡素化されます。
アプリケーション
- ネットワーク・サーバー
- デスクトップおよびノートブック・コンピュータ
- 車載および産業用電子機器
