LT1374: 4.5A、500kHz 降圧スイッチング･レギュレータ データシート (Rev. )5/28/2005PDF904K
製品概要
機能と利点
- 500kHz固定スイッチング周波数
- 高電力16ピンTSSOPパッケージ
- あらゆる表面実装型部品を使用可能
- 最小1.8μHのインダクタ･サイズ
- 飽和スイッチ設計：0.07Ω
- 実効消費電流：2.5mA
- シャットダウン電流：20μA
- サイクルごとの電流制限
- 同期が容易
製品概要
LT1374は、500kHzのモノリシック降圧スイッチング･レギュレータです。4.5Aスイッチに加え、必要な発振器、制御回路、ロジック回路をすべてチップに搭載しています。高いスイッチング周波数により、外付け部品のサイズを大幅に低減できます。電流モード方式を採用しているので、過渡応答が高速で、優れたループ安定性が得られます。固定電圧出力と可変電圧出力の両方を使用できます。
特殊な高速バイポーラ･プロセスと新しい設計技術を採用することで、高いスイッチング周波数で高効率を達成します。回路をバイアスする出力とパワー・スイッチを飽和させる電源ブースト･コンデンサを使用することにより、広い出力電流範囲で高い効率を維持します。

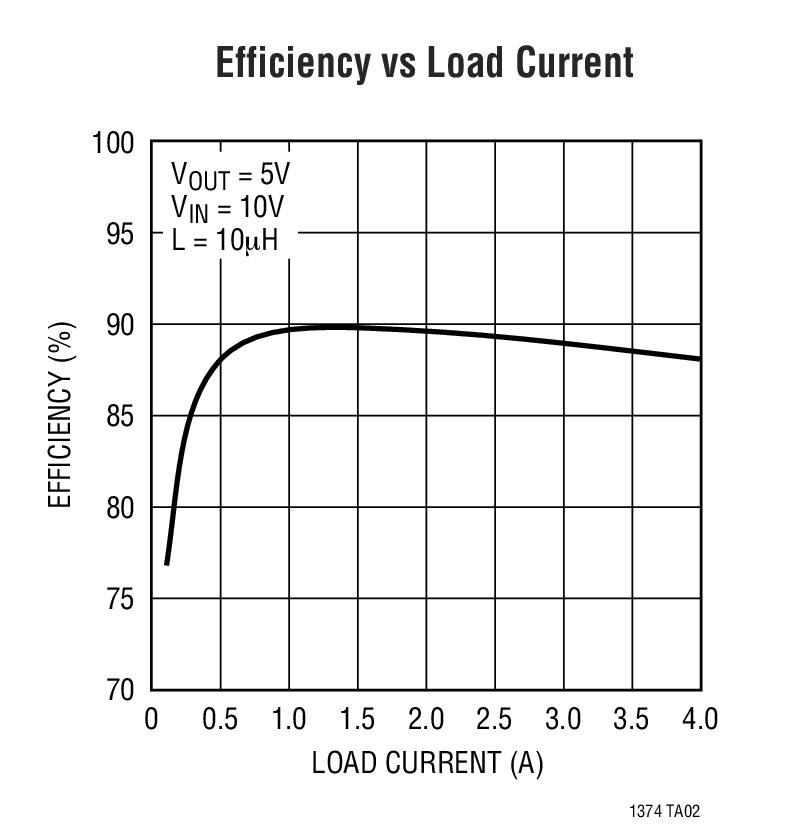

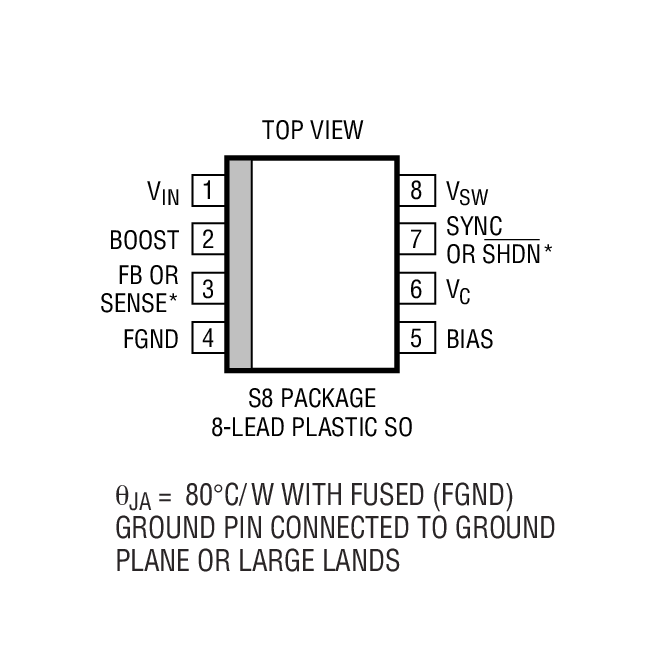

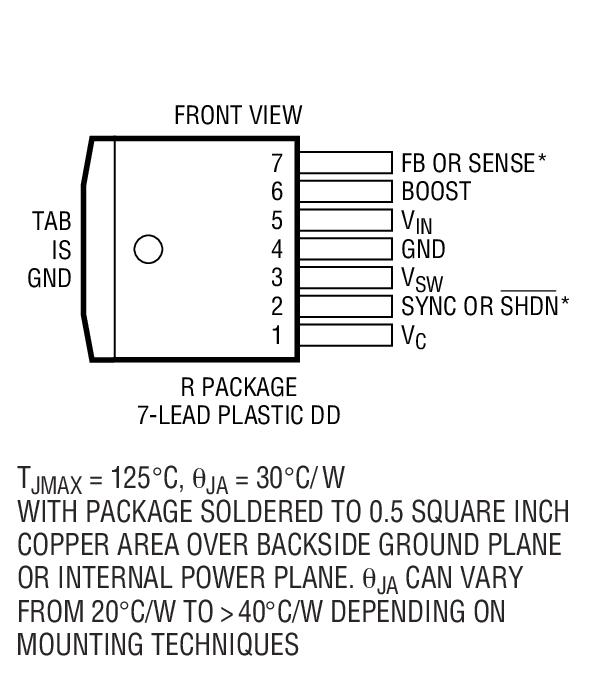

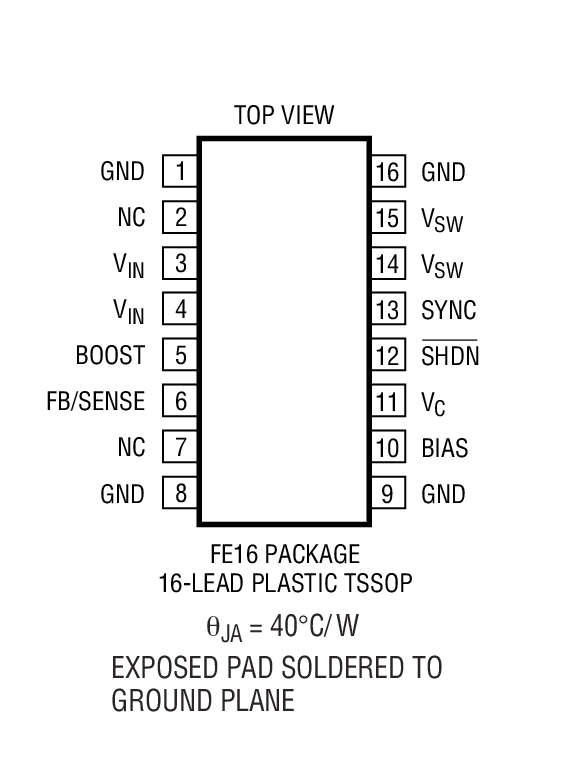

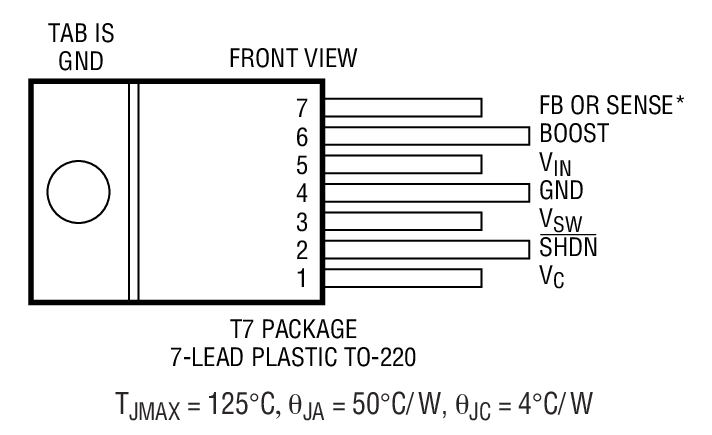

LT1374は標準7ピンDD、TO-220、ヒューズド･リードSO-8、16ピン露出パッドTSSOPパッケージで供給されます。完全なサイクルごとの短絡保護機能とサーマル･シャットダウン機能を備えています。インダクタやコンデンサなどの外付け部品は、標準表面実装のものを使用できます。また、シャットダウンまたは同期のオプション機能があります。シャットダウン信号により、消費電流を20μAに低減できます。同期機能により、外部ロジック･レベル信号を使用して内部発振器の周波数を580 kHzから1MHzに上げることができます。
アプリケーション
- 携帯用コンピュータ
- バッテリ駆動システム
- バッテリ・チャージャ
- 配電
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (5)
参考資料
-
R388 Reliability Data3/26/2018PDF32 K
-
AN84 - Linear Technology Magazine Circuit Collection, Volume IV8/20/2007PDF2M
-

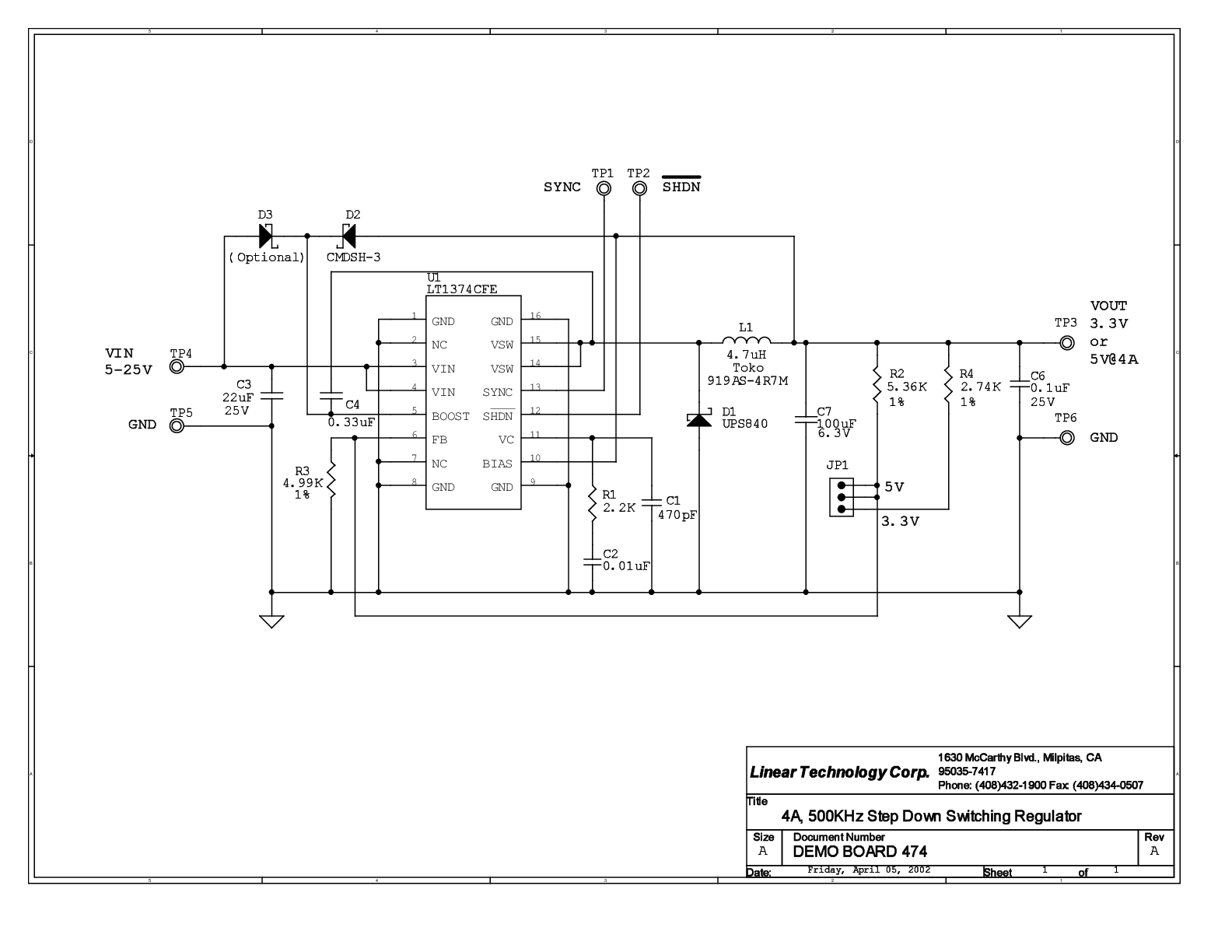

DC474A - Demo Manual9/24/2009PDF132K
-

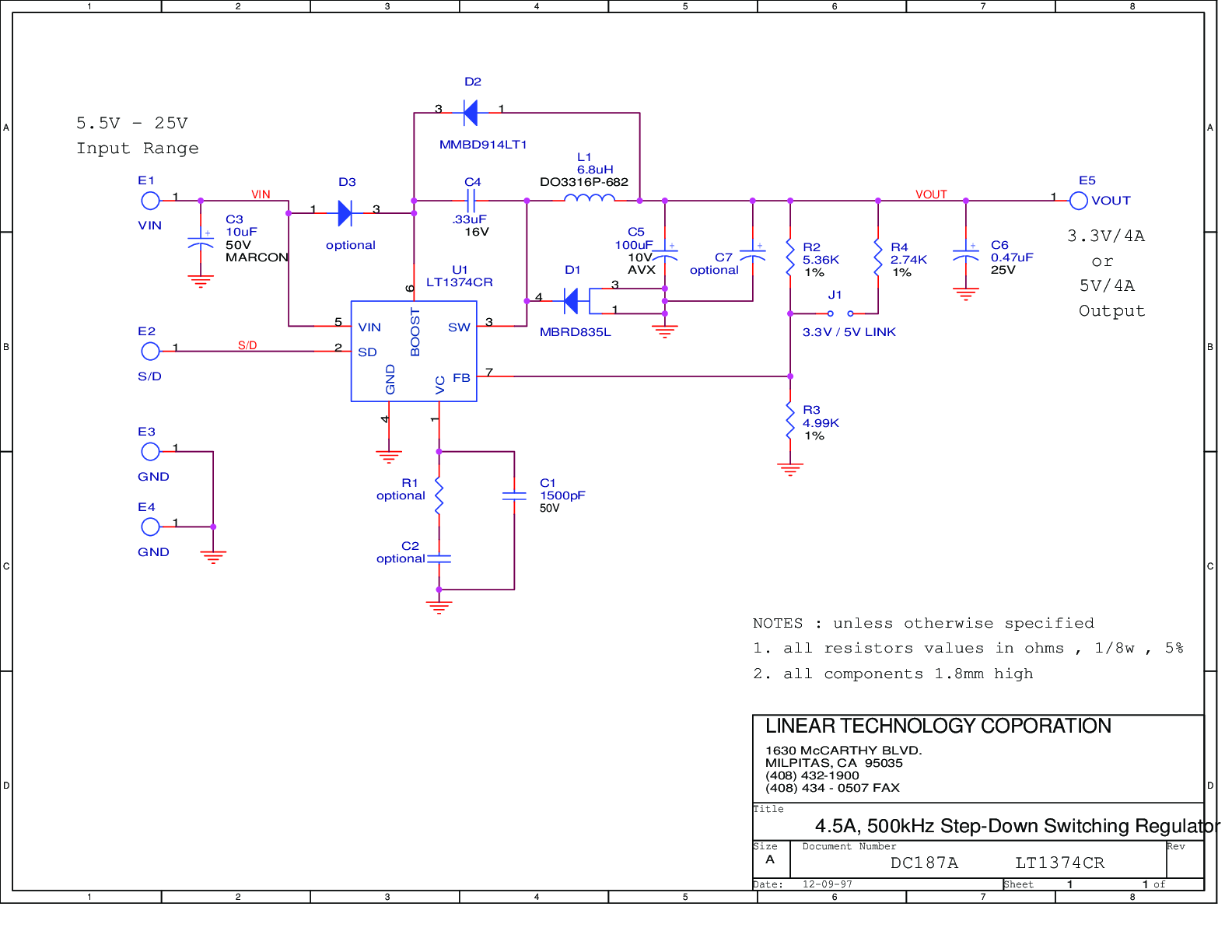

DC187A - Demo Manual9/24/2009PDF342K
