LT3510

デュアル・モノリシック・トラッキング2A降圧スイッチング・レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.88
特長
  • 広い入力電圧範囲:3.1V~25V
  • 2A出力が可能な2個のスイッチング・レギュレータ
  • 各レギュレータに個別の電源を供給
  • 調整可能/同期可能な固定周波数動作:250kHz~1.5MHz
  • 逆位相スイッチング
  • 出力を並列接続可能
  • 出力間の単独、逐次、比例または絶対トラッキング
  • 独立したソフトスタート・ピンとパワーグッド・ピン
  • 強化された短絡保護機能
  • 低損失:最大95%のデューティサイクル
  • 低いシャットダウン電流: <10µA
  • 露出リードフレーム付き20ピンTSSOPパッケージ
製品概要
show more Icon

LT3510は2個の2.5Aスイッチを内蔵するデュアル電流モードPWM降圧DC/DCコンバータです。各チャネルに入力電圧ピン、帰還ピン、ソフトスタート・ピン、パワーグッド・ピンを個別に装備しているので、複雑な電源トラッキング/シーケンス要件を簡素化します。

どちらのコンバータも共通の外部クロック入力または抵抗でプログラム可能な250kHz~1.5MHzの固定周波数の内部発振器のいずれかに同期します。すべての周波数において、チャネル間で位相を180°ずらした関係を維持するので、電圧リップルと部品サイズを低減します。また、周波数をプログラム可能なので、効率と外付け部品サイズ間の最適化が可能です。

スイッチが複数のクロック・サイクルの間オンにとどまり、ブースト・コンデンサの再充電が必要なときにのみオフして、95%に達する最大デューティサイクルを可能することで、最小入出力電圧比を改善しています。

各出力は対応するソフトスタート・ピンを使用して個別にディスエーブル可能です。または、SHDNピンを使用して、デバイス全体を低消費電流のシャットダウン・モードにすることができます。

LT3510は露出リードフレーム付きの20ピンTSSOPパッケージで供給されるので、熱抵抗を低く抑えます。


アプリケーション

  • DSP電源
  • ディスク・ドライブ
  • DSL/ケーブル・モデム
  • ACアダプタ・トランスの安定化
  • 分配型電源の安定化
  • PCI カード

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.88

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3510EFE#PBF
  • HTML
  • HTML
LT3510EFE#TRPBF
  • HTML
  • HTML
LT3510IFE#PBF
  • HTML
  • HTML
LT3510IFE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3510EFE#PBF

製造中

LT3510EFE#TRPBF

製造中

LT3510IFE#PBF

製造中

LT3510IFE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3510EFE#PBF

製造中

LT3510EFE#TRPBF

製造中

LT3510IFE#PBF

製造中

LT3510IFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC1157A

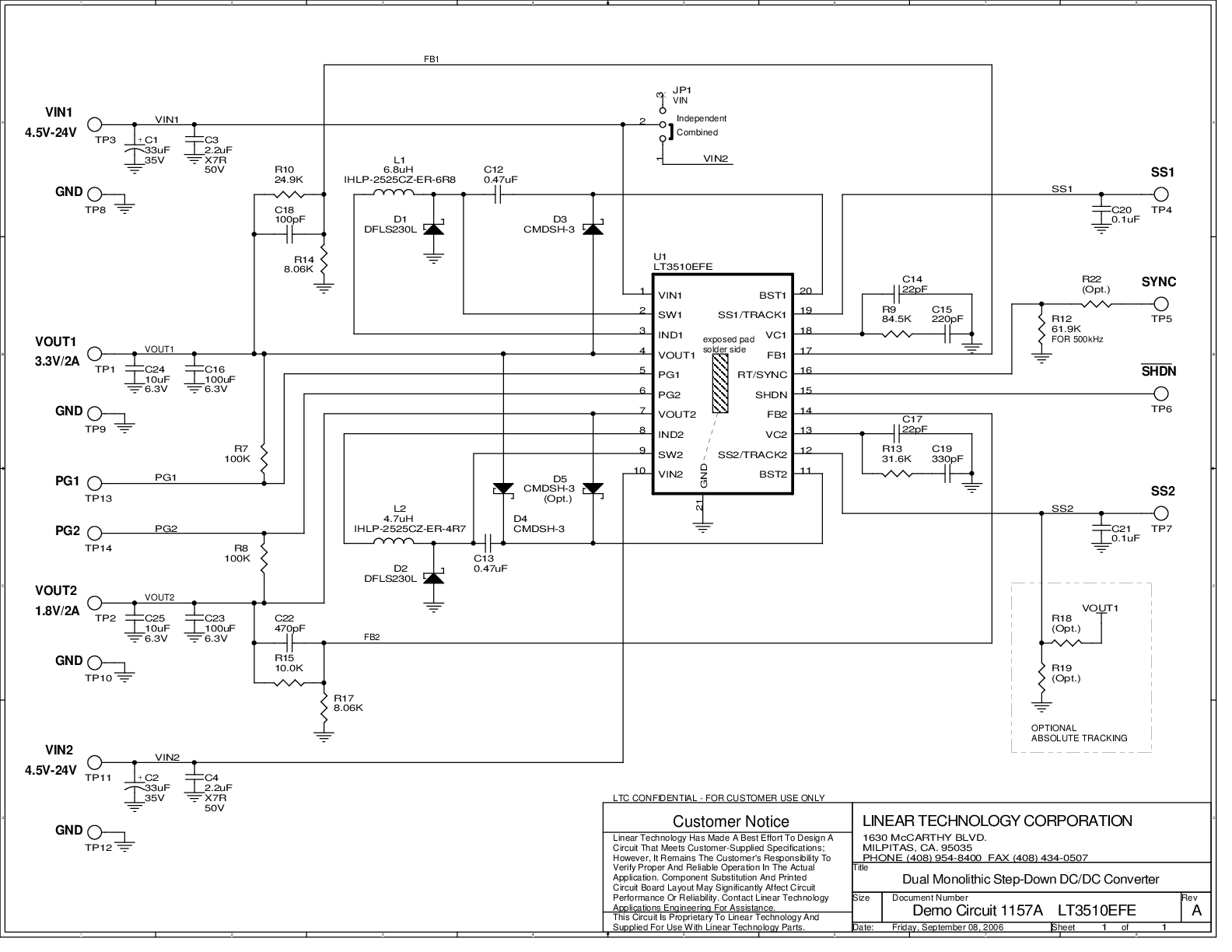

LT3510EFE Demo Board | 4.5V ≤ VIN ≤ 24V, VOUT1 = 3.3V @ 2A, VOUT2 = 1.8V @ 2A
