LTM4616

デュアル8A/チャネル 低VIN、DC/DC μModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$22.90
特長
  • 完全なデュアルDC/DCレギュレータ・システム
  • 入力電圧範囲:2.7V~5.5V
  • 0.6V~5V範囲のデュアル8A出力またはシングル16A出力
  • 出力電圧トラッキングおよびマージニング
  • ±1.75%の全DC出力誤差(–55°C~125°C)
  • 電流モード制御/高速トランジェント応答
  • パワーグッドのトラッキングおよびマージニング
  • 過電流/サーマル・シャットダウン保護
  • 周波数同期機能内蔵
  • スペクトル拡散周波数変調
  • マルチフェーズ動作
  • 選択可能なBurst Mode®動作
  • 出力過電圧保護
  • SnPb仕上げ(BGA)またはRoHS準拠の仕上げ(LGAおよびBGA)
  • 表面実装面積が小さく高さの低い
    • (15mm × 15mm × 2.82mm)LGAパッケージおよび
    • (15mm × 15mm × 3.42mm)BGAパッケージ
製品概要
show more Icon

LTM4616は15mm×15mmの表面実装LGAパッケージまたはBGAパッケージに収容した完全なデュアル2相8A/チャネル、スイッチモードDC/DCパワー・レギュレータ・システムです。スイッチング・コントローラ、パワーFET、インダクタ、およびすべての支持部品がパッケージに搭載されています。LTM4616は、2.7V~5.5Vの入力電圧範囲で動作し、0.6V~5Vの電圧範囲を持つ2つの出力を備えています。各出力は1本の外付け抵抗で設定可能です。このような高効率設計により、各出力で最大8Aの連続電流(ピーク電流は10A)を供給します。必要なのは入力と出力のバルク・コンデンサだけであり、リップル要件によって値は異なります。また、このデバイスは、最大16Aの2相シングル出力としても構成できます。

パッケージの高さが低いので、PC基板裏面の未使用スペースを利用して、高部品密度のポイントオブロード・レギュレーションが可能です。

フォルト保護機能には、過電圧保護、過電流保護、サーマル・シャットダウンなどがあります。このパワーモジュールは省スペースで熱特性が改善された15mm × 15mm × 2.82mmのLGAパッケージおよび15mm × 15mm × 3.42mmのBGAパッケージで供給されます。LTM4616は、SnPb(BGA)またはRoHS準拠の端子仕上げで供給されます。


アプリケーション

  • 通信機器、ネットワーク機器、および産業用機器
  • ストレージ・カード、ATCAカード、PCI Expressカード
  • バッテリ駆動機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$22.90

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4616EV#PBF
  • HTML
  • HTML
LTM4616EY#PBF
  • HTML
  • HTML
LTM4616IV#PBF
  • HTML
  • HTML
LTM4616IY
  • HTML
  • HTML
LTM4616IY#PBF
  • HTML
  • HTML
LTM4616MPV#PBF
  • HTML
  • HTML
LTM4616MPY
  • HTML
  • HTML
LTM4616MPY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4616EV#PBF

製造中

LTM4616EY#PBF

製造中

LTM4616IV#PBF

製造中

LTM4616IY

製造中

LTM4616IY#PBF

製造中

LTM4616MPV#PBF

製造中

LTM4616MPY

製造中

LTM4616MPY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4616EV#PBF

製造中

LTM4616EY#PBF

製造中

LTM4616IV#PBF

製造中

LTM4616IY

製造中

LTM4616IY#PBF

製造中

LTM4616MPV#PBF

製造中

LTM4616MPY

製造中

LTM4616MPY#PBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4616EV#PBF

製造中

LTM4616EY#PBF

製造中

LTM4616IV#PBF

製造中

LTM4616IY

製造中

LTM4616IY#PBF

製造中

LTM4616MPV#PBF

製造中

LTM4616MPY

製造中

LTM4616MPY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4616EV#PBF

製造中

LTM4616EY#PBF

製造中

LTM4616IV#PBF

製造中

LTM4616IY

製造中

LTM4616IY#PBF

製造中

LTM4616MPV#PBF

製造中

LTM4616MPY

製造中

LTM4616MPY#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

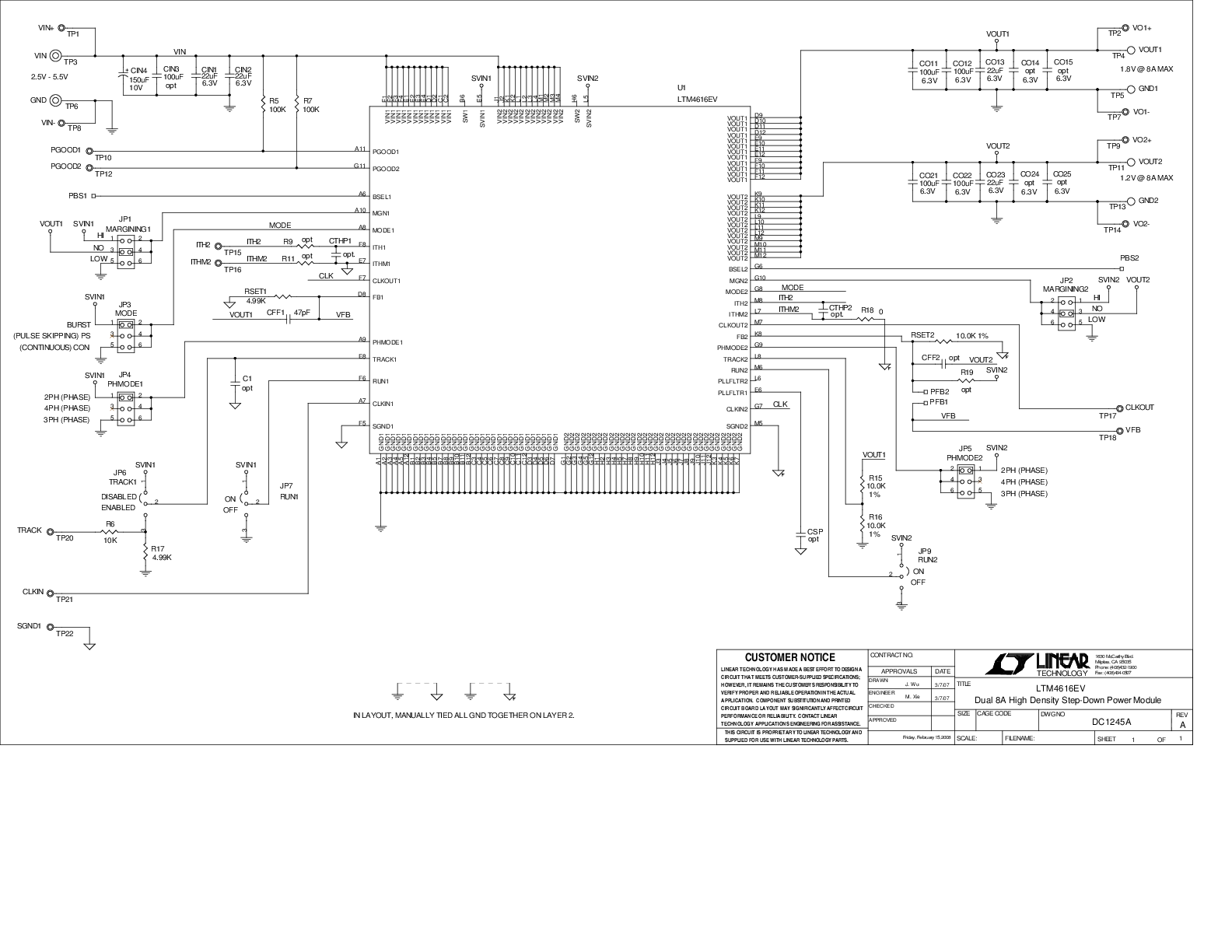

DC1245A

LTM4616EV | Low Voltage Dual 8A or Single 16A uModule Regulator

zoom

DC1245A

LTM4616EV | Low Voltage Dual 8A or Single 16A uModule Regulator

LTM4616EV | Low Voltage Dual 8A or Single 16A uModule Regulator

製品の詳細

Demonstration circuit 1245A features the LTM4616, the high efficiency, high density, dual output switch mode power module. The rated load current is 8A for each channel, while derating is necessary for certain VIN, VOUT, and thermal conditions. By applying a clock signal to the CLKIN pin, the module’s switching frequency may be synchronized from 0.75MHz to 2.25MHz. The same clock frequency is available at the CLKOUT pin with the phase relationship between CLKIN and CLKOUT determined by the PHMODE pin. This feature can be used not only to reduce undesirable frequency harmonics but also to parallel the two channels of LTM4616 or even multiple LTM4616s and LTM4608s to provide higher output currents.





ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン

リファレンス・デザイン 2

DK-SI-4SGX230N Kit

zoomopens a dialog

Altera Transceiver Signal Integrity Kit, Stratix IV GX Edition

Altera Transceiver Signal Integrity Kit, Stratix IV GX Edition

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
DE4 Dev Kit

zoomopens a dialog

Terasic DE4 Development and Education Board

Terasic DE4 Development and Education Board

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
